Edge-Core ECS4120 Series Manuel utilisateur

– 1 –

Quick Start Guide

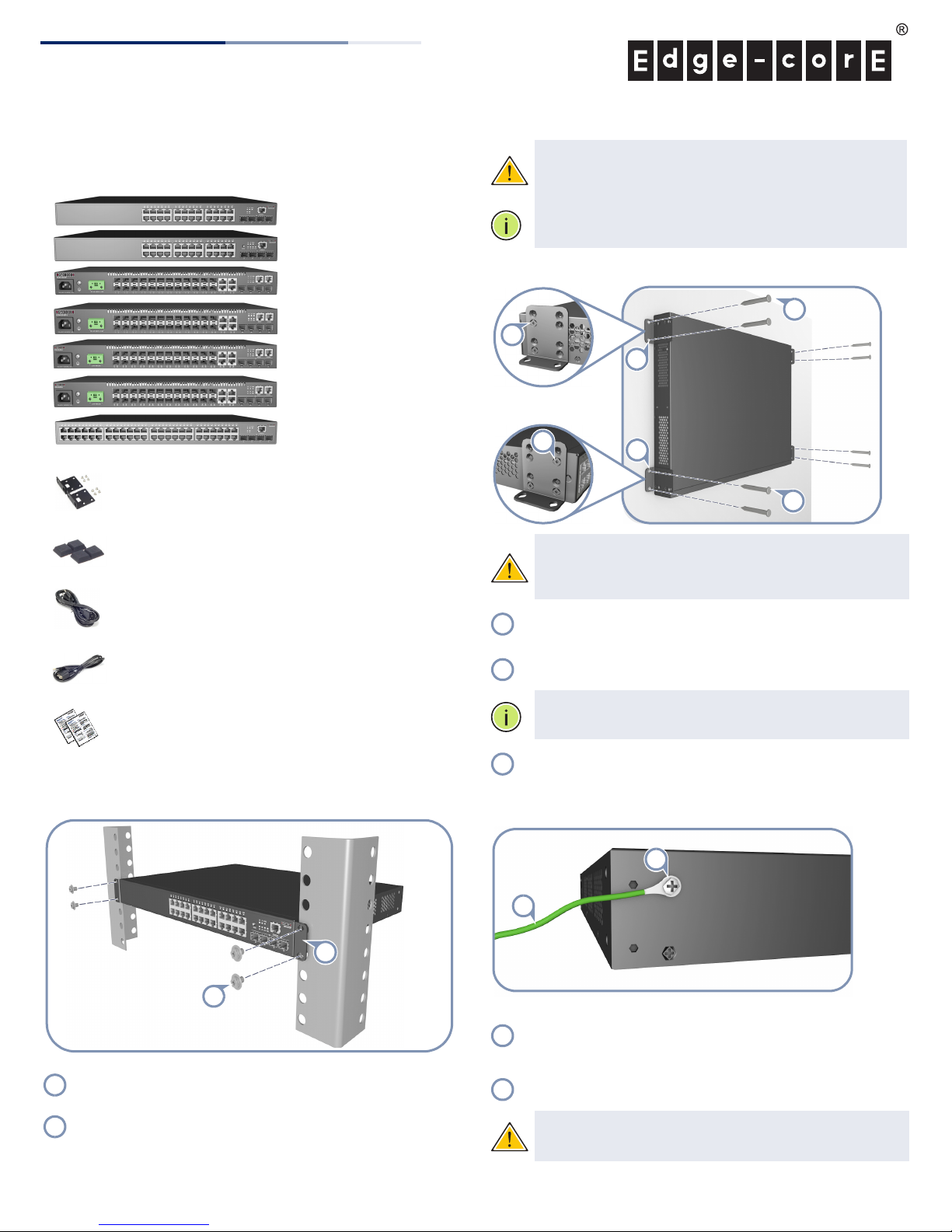

1. Unpack the Switch and Check Contents

ECS4120-28T

ECS4120-28P

ECS4120-28F

ECS4120-28F-I

ECS4120-28Fv2

ECS4120-28Fv2-I

ECS4120-52T

28T/28P/52T Mounting Kit — 4 brackets and 10 screws

28F/28F-I /28Fv2/28Fv2-I Mounting Kit — 2 brackets

and 4 screws

Four adhesive foot pads

Power cord — US, Continental Europe, or UK

Console cable — RJ-45 to DB-9

Documentation—Quick Start Guide (this document)

and Safety and Regulatory Information

2. Mount the Switch

a. Mounting in a Rack

Attach the brackets to the front of the switch.

Use the screws and cage nuts supplied with the rack to

secure the switch in the rack.

Caution:

Installing the switch in a rack requires two

people. One person should position the switch in the rack,

while the other secures it using the rack screws.

Note:

The switch can also be installed on a desktop or shelf

using the included adhesive rubber foot pads.

b. Mounting on a Wall

Caution:

Wall mount the switch with the network ports

facing down.

Caution:

Wall mount the switch using four brackets

(included) attached to the front and rear of the switch.

Rotate the brackets 90 degrees and attach them to the front

and rear of the switch. Use three screws for the front brackets

and two screws for the rear brackets.

In the required location, mark and drill eight holes in the wall

for the wall anchors (not included).

Note:

For a wood wall, drilling holes and using wall anchors

is not required.

Mount the switch on the wall and secure it in place using

eight #12 wood screws (not included).

28-Port and 52-Port L2 Gigabit Ethernet Switches

ECS4120 Series

www.edge-core.com

E122017-CS-R03

150200001742H

– 2 –

3. Ground the Switch

Ensure the rack on which the switch is to be mounted is

properly grounded and in compliance with ETSI ETS 300 253.

Verify that there is a good electrical connection to the

grounding point on the rack (no paint or isolating surface

treatment).

Attach an 18 AWG minimum grounding wire (not included)

to the grounding point on the switch rear panel, and then to

rack ground.

Caution:

The earth connection must not be removed

unless all supply connections have been disconnected.

4. Connect Power

a. AC Power

Plug the power cord into a 100-240 VAC, 50-60 Hz AC power

source.

Insert the other end of the power cord directly into the AC

input socket on the back of the switch.

b. DC Power

Warning:

Before wiring the DC plug or connecting power

to the switch, ensure that power to the feed lines are turned

off at the supply circuit breaker or disconnected from the

power bus.

Warning:

This unit is intended to be supplied by a IEC/UL

listed DC power source suitable for whose input is rated DC

-48 to -60V, 3.0 A.

3 2

The ECS4120-28F/ECS4120-28F-I /ECS4120-28Fv2/ECS4120-

28Fv2-I switch supports the option of connecting an

external -48 to -60 VDC power source to its DC terminal

block.

Connect the -48 VDC power feed wire to the DC plug “-” pin.

Connect the ground/return wire to the DC plug “+” pin.

5. Verify Switch Operation

Verify basic switch operation by checking the system LEDs.

When operating normally, the following LEDs should be on

green:

◆28T/28P/52T: DIAG

◆28F/28F-I/28Fv2/28Fv2-I: PWR and DIAG

6. Perform Initial Configuration

Connect a PC to the switch console port using the included

console cable.

Configure the PC’s serial port: 115200 bps, 8 characters, no

parity, one stop bit, 8 data bits, and no flow control.

and password “admin.”

Note:

For further information on switch configuration,

refer to the Web Management Guide and CLI Reference

Guide.

Quick Start Guide

– 3 –

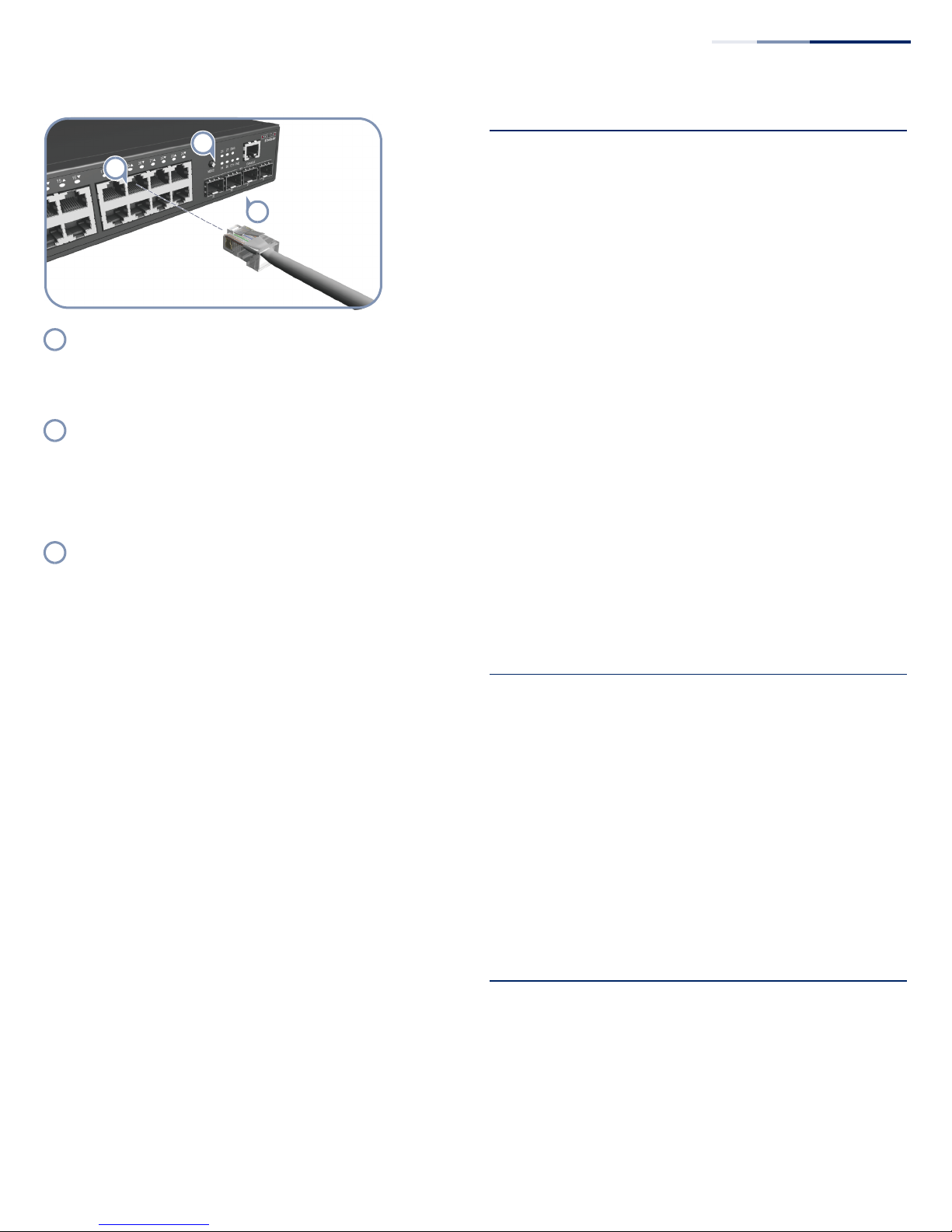

7. Connect Network Cables

For RJ-45 ports, connect 100-ohm Category 5, 5e or better

twisted-pair cable.

For the SFP/SFP+ slots, first install SFP/SFP+ transceivers and

then connect fiber optic cabling to the transceiver ports.

The following transceivers are supported:

◆10GBASE-CR

◆10GBASE-SR

◆1000BASE-SX

◆1000BASE-LX

◆1000BASE-T

As connections are made, check the port status LEDs to be

sure the links are valid. Press the Mode button to change

from Ethernet to PoE status:

◆On/Blinking Green — Port has a valid link. Blinking

indicates network activity.

◆On Amber — Port is supplying PoE power.

Hardware Specifications

Switch Chassis

Size (W x D x H)

28T: 44.0 x 22.0 x 4.4 cm (17.32 x 8.66 x 1.73 in)

28P: 44.0 x 33.0 x 4.4 cm (17.32 x 12.99 x 1.73 in)

28F/28F-I /28Fv2/28Fv2-I : 44.0 x 22.0 x 4.4 cm

(17.32 x 8.66 x 1.73 in)

52T: 44.0 x 28.0 x 4.4 cm (17.32 x 11.02 x 1.73 in)

Weight

28T: 2.47 kg (5.45 lb)

28P: 4.53 kg (10.0 lb)

28F/28F-I /28Fv2/28Fv2-I : 2.82 kg (6.22 lb)

52T: 3.76 kg (8.29 lb)

Temperature

Operating: 0° C to 50° C (32° F to 122° F)

Operating: -10° C to 65° C (14° F to 149° F,

ECS4120-28F-I and ECS4120-28Fv2-I only)

Storage: -40° C to 70° C (-40° F to 158° F)

Humidity Operating: 5% to 95% (non-condensing)

AC Input Power

28T: 100-240 VAC, 50/60 Hz, 0.37-0.22 A

28P: 100-240 VAC, 50/60 Hz, 4.6-2.1 A

28F/28F-I /28Fv2 : 100-240 VAC, 50/60 Hz 1 A

28Fv2-I : 100-240 VAC, 50/60 Hz 1.2 A

52T: 100-240 VAC, 50/60 Hz, 0.75-0.42 A

DC Input Power 28F: -48 – -60 VDC, 3.0 A

Max. Power

Consumption

28T: 20 W

28P: 460 W

28F/28F-I /28Fv2/28Fv2-I : 60 W

52T: 60 W

PoE Power

Budget 28P: 370 W

Regulatory Compliances

Emissions

EN 55022:2010, Class A

EN 55032:2012+AC:2013, Class A

EN 61000-3-2:2014, Class A

EN 61000-3-3:2013

FCC Class A

VCCI Class A

CE Mark

CCC GB 9254-2008 Class A

Immunity EN 55024:2010

IEC 61000-4-2/3/4/5/6/8/11

Safety

UL (CSA 22.2 No 60950-1 & UL60950-1)

CB (IEC 60950-1/EN 60950-1)

CCC GB 4943.1-2011

Taiwan RoHS CNS 15663

Quick Start Guide

– 4 –

快速安装指南

超高速交换器　

ECS4120 系列

1. 打开交换机的包装并检查内装物

ECS4120-28T

ECS4120-28P

ECS4120-28F

ECS4120-28F-I

ECS4120-28Fv2

ECS4120-28Fv2-I

ECS4120-52T

28T/28P/52T 安装套件 — 4 个支架和 10 个螺钉

28F/28F-I /28Fv2/28Fv2-I 安装套件 — 2 个支架和 4 个

螺钉

四个粘合型支脚垫

电源线 — 美规、欧规或英规

控制台线缆 — RJ-45 至DB-9

文档 — 快速入门指南（本文档）以及安全和管制

信息

2. 安装交换机

a. 在机架中安装

将支架安装到交换机前面。

使用机架随附的螺丝和卡式螺母，将交换机固定到支架

上。

小心：

将此交换机安装在机架中时需要两个人。一个人

将交换机放置在机架中，同时另一个人用机架螺丝将其

固定。

注意：

也可以使用附带的粘合型支脚垫将交换机安装到

桌面或搁架上。

b. 在墙上安装

小心：

将交换机安装在墙上，并使网络端口朝下。

小心：

使用交换机前面和后面配备（附带）的四个支架

将其安装在墙上。

将支架旋转 90 度后将其安装到交换机前面和后面。将三

个螺钉用于前面支架，将一个螺钉用于后面支架。

在所需的位置，在墙壁上标记和钻出 8 个孔用于墙壁固

定锚（未附带）。

注意：

如果是木墙，不需要钻孔和使用墙壁固定锚。

将交换机安装到墙上，使用 8 个#12 木螺钉（未附带）

将其固定到位。

3. 将交换机接地

确保要安装交换机的机架已正确接地，并且符合 ETSI ETS

300 253 规范。确认到机架上接地点的电力连接良好（未

经过油漆或绝缘表面处理）。

将最小 18 AWG 的接地线（未附带）连接到交换机后面

板上的接地点，再连接到机架接地端。

小心：

必须在所有电源连接都断开的情况下，才能移除

接地连接。

快速安装指南

– 5 –

4. 连接电源

a. 交流电源

将电源线插接到 100-240 VAC, 50-60 Hz 交流电源。

将电源线的另一端直接插入到交换机背后的交流输入插

口。

b. 直流电源

警告：

在插入直流线插头或连接交换机电源之前，确保

断路器的供电线电源已关闭或已从电源总线中断开。

警告：

根据制造商提供的产品规格，本机将由适用 IEC/

UL 直流电源供电，输入额定值为 DC -48 到-60V，3.0A。

ECS4120-28F/ECS4120-28F-I /ECS4120-28Fv2/ECS4120-

28Fv2-I 交换机可支持外部 -48 到-60 V 直流电源，连接到

其直流接线盒。

将-48 V 直流供电线连接到直流插头 “-” 针脚。

将接地 /回线连接到直流插头 “+” 针脚。

5. 检查交换机运行

通过系统 LED 检查交换机的基本运行。

正常工作时，以下 LED 应亮起绿色 :

◆28T/28P/52T: DIAG

◆28F/28F-I /28Fv2/28Fv2-I: PWR 和DIAG

3 2

6. 执行初始配置

使用附带的控制台线将 PC 连接到交换机控制台端口。

配置 PC 的串行端口 : 115200 bps，8 个字符，无奇偶校

验，一个停止位， 8 个数据位，无流程控制。

使用默认设置登录 CLI: 用户名 “admin” 和密码 “admin”。

注意：

有关交换机配置的详情，请参考 Web 管理指南和

CLI 参考指南。

7. 连接网线

对于 RJ-45 端口，连接 100-ohm Category 5、5e 或双绞线

更好。

对于 SFP/SFP+ 槽，先安装 SFP/SFP+ 收发器，再将光纤连

接到收发器端口。

支持下列收发器：

◆10GBASE-CR

◆10GBASE-SR

◆1000BASE-SX

◆1000BASE-LX

◆1000BASE-T

建立连接后，检查端口状态 LED，确保连接正常。按模

式按钮从以太网更改为 PoE 状态 :

◆开机 /闪烁绿色 — 端口具有有效连接。闪烁表示网络

活动。

◆开机 /琥珀色 — 端口正在进行 PoE 供电。

快速安装指南

– 6 –

硬件规格

交换机机箱

尺寸

(W x D x H)

28T: 44.0 x 22.0 x 4.4 cm (17.32 x 8.66 x 1.73 英寸 )

28P: 44.0 x 33.0 x 4.4 cm (17.32 x 12.99 x 1.73 英

寸)

28F/28F-I /28Fv2/28Fv2-I: 44.0 x 22.0 x 4.4 cm

(17.32 x 8.66 x 1.73 英寸 )

52T: 44.0 x 28.0 x 4.4 cm (17.32 x 11.02 x 1.73 英

寸)

重量

28T: 2.47 kg (5.45 磅)

28P: 4.53 kg (10.0 磅)

28F/28F-I /28Fv2/28Fv2-I: 2.82 kg (6.22 磅)

52T: 3.76 kg (8.29 磅)

温度

工作时：0° C 到50° C (32° F 到122° F)

工作时：-10° C 到65° C (14° F 到149° F，仅限

ECS4120-28F-I 及ECS4120-28Fv2-I)

存放时：-40° C 到70° C （-40° F 到158° F）

湿度工作时：5% 到95% （无冷凝）

交流输入电源

28T: 100-240 V 交流， 50/60 Hz, 0.37-0.22 A

28P: 100-240 V 交流， 50/60 Hz, 4.6-2.1 A

28F/28F-I /28Fv2: 100-240 V 交流，50/60 Hz, 1 A

28Fv2-I: 100-240 V 交流， 50/60 Hz, 1.2 A

52T: 100-240 V 交流， 50/60 Hz, 0.75-0.42 A

直流输入电源 28F: -48 – -60 V 直流， 3.0 A

最大功耗

28T: 20 W

28P: 460 W

28F/28F-I /28Fv2/28Fv2-I: 60 W

52T: 60 W

PoE 功耗 28P: 370 W

管制符合性

辐射

EN 55022:2010, Class A

EN 55032:2012+AC:2013, Class A

EN 61000-3-2:2014, Class A

EN 61000-3-3:2013

FCC Class A

VCCI Class A

CE Mark

CCC GB 9254-2008 Class A

抗干扰性 EN 55024:2010

IEC 61000-4-2/3/4/5/6/8/11

安全

UL (CSA 22.2 No 60950-1 & UL60950-1)

CB (IEC 60950-1/EN 60950-1)

CCC GB 4943.1-2011

台湾 RoHS CNS 15663

– 7 –

快速入門指南

超高速交换器　

ECS4120 系列

1. 拆開交換器包裝並檢查內容物

ECS4120-28T

ECS4120-28P

ECS4120-28F

ECS4120-28F-I

ECS4120-28Fv2

ECS4120-28Fv2-I

ECS4120-52T

28T/28P/52T 機架安裝套件包含 4 個擴充托架、10

個用於固定托架與交換器的螺絲

28F/28F-I /28Fv2/28Fv2-I 機架安裝套件包含 2 個

擴充托架、4個用於固定托架與交換器的螺絲

4 個自黏腳墊

電源線 —美規、歐規或英規

控制電纜 — RJ-45 轉DB-9

文件 —快速入門指南（本文件）及安全性與法規

資訊

2. 安裝交換器

a. 安裝於托架上

將擴充托架安裝於交換器上。

使用隨機櫃提供的螺絲和固定螺母，將交換器固定在機

櫃上。

警告 :需要兩個人，將交換器裝到機櫃上。一人負責固

定交換器在機櫃上之位置，另一人負責用機櫃螺絲固

定。

注意 : 也可以使用附帶的橡膠腳墊安裝在桌面或架上。

b. 在牆上安裝

小心 :將交換器安裝於牆上時，務必使 RJ-45 連接埠朝下。

小心 :使用隨附的四個耳掛，安裝於交換器前後。

將耳掛旋轉 90 度後將其安裝到交換機的前方和後方，三

個螺釘用來固定前面耳掛，一個螺釘用來固定後面耳

掛。

在預定的位置標記以及鑽出八個孔且使用壁虎。(未隨附 )

注意 :若是木牆，則不需要鑽孔及使用壁虎。

使用 8個#12 木螺釘 ( 未隨附 ) 將交換器安裝於牆上且固

定到位。

3. 連接接地線

請確保對機架正確實施接地，並確保符合 ETSI ETS 300

253。請確認機架上的接地點的電氣導通狀態良好（確

保沒有油漆或絕緣表面處理）。

將18 號AWG 接地線連接至交換器背面面板上的接地點

上。然後將接地線的另一端連接至機架的接地。

警告 :接地線在電源尚未切斷前請勿移除。

快速入門指南

– 8 –

4. 連接電源

a. 連接 AC 電源

將電源線插入到 100-240 VAC, 50-60 Hz 交流電源。

將電源線的另一端插入到交換器背板 AC 電源孔。

b. 連接 DC 電源

警告：在插入直流線插頭或連接交換機電源之前，確保交

流電電線電源已關閉或已從電源匯流排中斷開。

警告：根據製造商提供的產品規格，本交換器適用

IEC/UL 直流電源供電，輸入額定值為 DC -48 到-60V，

3.0 A。

ECS4120-28F/ECS4120-28F-I /ECS4120-28Fv2/

ECS4120-28Fv2-I 使用外接 DC 電源（-48 到-60

VDC），請依照 DC 孔的正負極指示連接 DC 線。

將-48 V 直流電源線連接到直流插頭 “-” 針腳。

將接地 / 回流線連接到直接插頭 “+” 針腳。

5. 確認交換器運作

檢查系統 LED，確認基本交換器運作。

正常運作時，以下 LED 應該亮起綠色。

◆28T/28P/52T: DIAG

◆28F/28F-I /28Fv2/28Fv2-I: PWR 和DIAG

3 2

6. 初始設定

使用隨附的控制電纜連接 PC 與交換器。

設定序列埠的如下：115200 bps、8 個字元、無同位檢

查、1 個停止位元、8 個資料位元且無流量控制。

您可使用預設設定（使用者為「admin」，密碼為

「admin」）登入命令列介面（CLI）。

注意：有關更多初始化設定，請參考 Web 管理指南以及

CLI 參考指南。

7. 連接網路線

對於 RJ-45 連接埠，請使用 100-ohm Category 5、5e 以

上等級的雙絞線。

對於 SFP/SFP+ 埠，先安裝 SFP/SFP+ 收發器，再將光

纖線連接至收發器連接埠，支持下列收發器 :

◆10GBASE-CR

◆10GBASE-SR

◆1000BASE-SX

◆1000BASE-LX

◆1000BASE-T

完成連接線，檢查連接埠狀態 LED，確保連結有效。按

模式按鈕從乙太網路更改為 PoE 狀態 :

◆開機 / 閃爍綠燈 — 有效連接。燈號閃爍表示網路

正在運作中。

◆開機 / 琥珀色 – 端口正在進行 PoE 供電。

快速入門指南

– 9 –

硬體規格

交換器機殼規

格

尺寸

(W x D x H)

28T: 44.0 x 22.0 x 4.4 cm

（17.32 x 8.66 x 1.73 英吋）

28P: 44.0 x 33.0 x 4.4 cm

（17.32 x 12.99 x 1.73 英吋）

28F/28F-I /28Fv2/28Fv2-I: 44.0 x 22.0 x 4.4 cm

（17.32 x 8.66 x 1.73 英吋）

52T: 44.0 x 28.0 x 4.4 cm

（17.32 x 11.02 x 1.73 英吋）

重量 28T: 2.47 kg (5.45 磅）

28P: 4.53 kg (10.0 磅）

28F/28F-I /28Fv2/28Fv2-I: 2.82 kg (6.22 磅）

52T: 3.76 kg (8.29 磅）

溫度操作：0° C 到50° C (32° F 到122° F）

操作：-10° C 到65° C (14° F 到149° F，僅限

ECS4120-28F-I 及ECS4120-28Fv2-I）

儲存：-40° C 到70° C （-40° F 到158° F）

濕度操作： 5% 到 95% （無冷凝）

交流輸入電源

28T: 100-240 V 交流，50/60 Hz, 0.37-0.22 A

28P: 100-240 V 交流，50/60 Hz, 4.6-2.1 A

28F/28F-I /28Fv2: 100-240 V 交流，50/60 Hz, 1

28Fv2-I: 100-240 V 交流，50/60 Hz, 1.2 A

52T: 100-240 V 交流，50/60 Hz, 0.75-0.42 A

直流輸入電源 28F: -48 – -60 V 直流，3.0 A

最大功耗

28T: 20 W

28P: 460 W

28F/28F-I /28Fv2/28Fv2-I: 60 W

52T: 60 W

PoE 功耗 28P: 370 W

管制符合性

輻射 EN 55022:2010, Class A

EN 55032:2012+AC:2013, Class A

EN 61000-3-2:2014, Class A

EN 61000-3-3:2013

FCC Class A

VCCI Class A

CE Mark

CCC GB 9254-2008 Class A

抗擾性 EN 55024:2010

IEC 61000-4-2/3/4/5/6/8/11

安全 UL (CSA 22.2 No 60950-1 & UL60950-1)

CB (IEC 60950-1/EN 60950-1)

CCC GB 4943.1-2011

台灣 RoHS CNS 15663

Autres manuels pour ECS4120 Series

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Edge-Core Changer

Edge-Core

Edge-Core ECS2000-50P Manuel utilisateur

Edge-Core

Edge-Core ECS5610-52S Manuel utilisateur

Edge-Core

Edge-Core AS7712-32X Manuel du propriétaire

Edge-Core

Edge-Core AS4600-54T Manuel utilisateur

Edge-Core

Edge-Core AGR420 Manuel utilisateur

Edge-Core

Edge-Core Minipack-AS8000 Manuel utilisateur

Edge-Core

Edge-Core ECS3510-10PD Manuel de programmation

Edge-Core

Edge-Core AS4610-30T Manuel utilisateur

Edge-Core

Edge-Core ECS4150-28P Manuel utilisateur

Edge-Core

Edge-Core ECS4650-54T Manuel utilisateur

Edge-Core

Edge-Core ES4324 Manuel utilisateur

Edge-Core

Edge-Core ECS4510 Series Manuel utilisateur

Edge-Core

Edge-Core ECS3510-52T Manuel utilisateur

Edge-Core

Edge-Core ES3526VA-PoE Manuel utilisateur

Edge-Core

Edge-Core Gigabit Ethernet Switch Manuel utilisateur

Edge-Core

Edge-Core ECS2000-10P Manuel utilisateur

Edge-Core

Edge-Core AS5812-54T Manuel utilisateur

Edge-Core

Edge-Core ES4524M-PoE Manuel de programmation

Edge-Core

Edge-Core AS4600-54T Manuel utilisateur

Edge-Core

Edge-Core AS4630-54NPE Manuel utilisateur

Edge-Core

Edge-Core ECS4810-12M Layer 2 Manuel de programmation

Edge-Core

Edge-Core ES4308-POE Manuel de programmation

Edge-Core

Edge-Core ECS4510-12PD Manuel utilisateur

Edge-Core

Edge-Core ES4624-SFP Manuel utilisateur

Manuels Changer populaires d'autres marques

URC

URC Total Control MFS-8 Manuel utilisateur

Azbil

Azbil HPQ-D11 Manuel utilisateur

Sony

Sony DFS-900M Manuel utilisateur

SICK

SICK i17S Manuel utilisateur

F&F

F&F SZR-277 Manuel utilisateur

Shure

Shure UAMS/BK Manuel utilisateur

Dräger

Dräger X-zone Switch Off Manuel utilisateur

Asco

Asco Joucomatic 349 Series Manuel utilisateur

BT Mini Hub Manuel utilisateur

D-Link

D-Link DES-1226G Manuel utilisateur

Johnson Controls

Johnson Controls FS80-C Manuel utilisateur

Alcatel-Lucent

Alcatel-Lucent 7450 ESS-12 Manuel utilisateur

MicroNet

MicroNet SP1200A Manuel utilisateur

Ruijie

Ruijie RG-PF2920 Series Manuel d'installation et d'exploitation

Altinex

Altinex DA1914SX Manuel utilisateur

MiLAN

MiLAN MIL-SM2401M Manuel utilisateur

RJM

RJM MASTERMIND PBC/6X Manuel utilisateur

Atlas

Atlas MMK-KVM8 Manuel utilisateur
