Ecoflam Multicalor 45 Manuel utilisateur

420010239602

14.03.2017

Multicalor 45

Multicalor 70

Multicalor 100

Multicalor 140

PR Gas / PR Light oil

BRUCIATORI MISTI GAS + GASOLIO

GAS/LIGHT-OIL DUAL BURNERS

BRULEURS MIXTE GAZ + MAZOUT

QUEMADORES MIXTOS GAS + GASOLEO

КОМБИНИРОВАННЫЕ ГОРЕЛКИ ГАЗ/ДИЗТОПЛИВО

Multicalor 45 70 100 140

Potenza termica max. kW 500 700 1000 1300

kcal/h 430.000 602.000 860.000 1.118.00

Potenza termica min. kW 120 190 200 250

kcal/h 103.200 163.400 172.000 215.000

Tensione di alim.trifase + neutro 50 HzV 230 / 400 230 / 400 230 / 400 230 / 400

Motore kW 0,55 1,1 1,1 2,2

Giri/minuto del motore N° 2800 2800 2800 2800

CARATTERISTICHE OPERATIVE

Modello : Multicalor 45-70-100-140 Categoria gas

G20 G25 G31 G30

Pressione massima mbar 25 - 45 -

Pressione minima mbar 17 - 25 -

Combustibile gas P.C.I. kcal/Nm38.570 - 22.260 -

Combustibile gasolio P.C.I. = 10.200 kcal/kg max 1,5° E a 20° C

CARATTERISTICHE TECNICHE

CAMPO DI LAVORO DEI BRUCIATORI

Contropressione in camera di combustione

DIMENSIONI DI INGOMBRO

Multicalor 70 PR Multicalor 100 PR Multicalor 140 PR

Multicalor 45 PR

mbar

100

100 200 300 400 500 600 700 800 900 1000 1100

200 300 400 500 600 700 800 900 1000 1100 1200 1300 kW

kcal/h

x 1000

30 40 50 60 70 80 90 100 110

20 kg/h

NB. : Campi di lavoro riferiti al funzionamento a gas PR/MD.

Potenza

Categoria gas : AT I2H, I3B/P BE I2E(R)B, I3P DE I2E, I3B/P DK I2H, I3B/P SE I2H, I3B/P

ES I2H, I3P FI I2H, I3B/P FR I2Er, I3B/P GB I2H, I3B/P NL I2L, I3B/P

GR I2H, I3B/P IE I2H, I3B/P IT I2H, I3B/P PT I2H, I3B/P

MODELLI A B C D D1 E F G H1 I L M N O

Multicalor 45 1045 510 535 175 335 760 160 390 600 190 190 M10 140 165

Multicalor 70 1045 510 535 175 395 760 180 390 600 190 190 M10 140 165

Multicalor 100 1045 510 535 175 395 760 190 390 600 190 190 M10 140 165

Multicalor 140 1070 510 560 307 457 760 215 390 600 190 190 M10 140 165

D - D1E CB

SUNTEC

250

D = testa corta D1 = testa lunga

• = (OPZIONE)

Dimensioni (mm)

IT 420010239602 Multicalor 45 ÷ 140 PR/PR

FUNZIONAMENTO DEL BRUCIATORE A GAS

Prima di accendere il bruciatore, assicurarsi che sia montato correttamente. Controllare i collegamenti elettrici secondo i

diagrammi e le tubazioni dell’impianto. Prima del collegamento elettrico assicurarsi che il voltaggio corrisponda ai dati

indicati nella targhetta caratteristiche.Il diagramma del collegamento elettrico e il ciclo di avviamento sono illustrati

separatamente. Per collegare l’apparecchiatura al bruciatore, vedere lo schema. Prestare particolarmente attenzione al

collegamento del neutro e della fase: non scambiarli mai. Controllare il collegamento terra dell’impianto. Nei motori

trifase controllare il senso di rotazione del motore (vedere freccia). Sfiatare l’aria e le impurità della tubazione del gas.

Controllare che la pressione del gas sia nei limiti indicati nella targhetta. Questo controllo deve

essere effettuato con un manometro gas nell’apposita presa di pressione prevista sul bruciatore.

Si avvia il motore ed inizia la preventilazione. Il motoriduttore porta la serranda dell’aria alla

massima apertura in circa 30 secondi. Quando il motoriduttore é completamente aperto, un

segnale all’apparecchiatura elettronica di controllo avvia un ciclo di preventilazione di circa 66

secondi. Alla fine di questa preventilazione, il motoriduttore porta la serranda in bassa fiamma

permettendo l’accensione del bruciatore alla minima portata. Contemporaneamente il trasformatore di accensione viene

alimentato e dopo tre secondi (pre-accensione) vengono alimentate le valvole del gas. A questo punto la valvola a farfalla

regola la portata del gas nella testa di combustione. Due secondi dopo l’apertura delle valvole, il trasformatore é escluso

dal circuito. In caso di mancanza di accensione il bruciatore va in blocco entro due secondi. Il bruciatore si trova acceso

alla minima potenza (circa 30% della massima potenza). Lo strumento modulatore farà aprire il servomotore alla massi-

ma potenza o lo fermerà alla potenza intermedia richiesta dall’impianto. L’apertura del servomotore farà aprire gas ed

aria in modo proporzionale per avere sempre a tutte le portate (30%-100%) una combustione ottimale. Al termine del

funzionamento il servomotore si porta in posizione di chiusura.

CONSIGLI IMPORTANTI

Tutti gli organi regolabili devono essere fissati dall’installatore dopo le regolazioni. Ad ogni regolazione controllate la

combustione al camino. I valori di CO2 devono essere circa 9,7 (G20) 9,6 (G25) 11,7 (I3B) 11,7 (I3P) ed il CO infe-

riore a 75 ppm.

0 - STOP

1 - GASOLIO

2 - GAS

ALLACCIAMENTO ELETTRICO

Tutti i bruciatori sono collaudati a 400 V 50 Hz trifase per i motori e 230V 50 Hz monofase con neutro per gli ausilia-

ri. Se fosse necessario alimentare il bruciatore a 230 V 50 Hz trifase senza neutro, eseguire le modifiche necessarie rife-

rendosi allo specifico schema elettrico del bruciatore e controllare che il relé termico sia entro il campo di assorbimento

del motore. Accertare inoltre il corretto senso di rotazione del motore del ventilatore.

ALLACCIAMENTO ALLA LINEA GAS

Allacciato il bruciatore alla tubazione del gas è necessario assicurarsi che quest’ultima sia a tenuta perfetta. Assicurarsi

pure che il camino non sia ostruito. Aperto il rubinetto del gas sfiatare con prudenza la tubazione attraverso l’apposita

presa di pressione e quindi controllare il valore della pressione con un manometro idoneo. Dare tensione all’impianto e

regolare i termostati alla temperatura desiderata. Alla chiusura dei termostati, il dispositivo di controllo fughe gas effet-

tua una prova di tenuta delle valvole; Al termine della prova il bruciatore riceve il consenso per effettuare il ciclo di

avviamento.

REGOLAZIONE DELLA COMBUSTIONE

ATTENZIONE : per ottenere una corretta regolazione della combustione e della portata termica occorre effettuare l'analisi dei fumi, ser-

vendosi degli appositi strumenti. La regolazione della combustione e della portata termica va eseguita contemporaneamente ad una analisi

dei prodotti della combustione, assicurandosi che i valori riscontrati siano corretti, e, in ogni caso, rispondenti alle normative di sicurezza

vigenti. A tal proposito vedere la tabella e la figura sottostanti. TALE OPERAZIONE DEVE ESSERE ESEGUITA DA PERSONALE

PROFESSIONALMENTE QUALIFICATO ED AUTORIZZATO DALLA ECOFLAM SPA .

ECCESSO D'ARIA (%)

FATTORE D'ARIA

10 10 20 30 40 50 60

100 200 300 400

500

600

700

800

900

1000 2000

1,1

1,15

1,2 1,2 1,2

1,25

1,3

POTENZA UTILE NOMINALE (kW)

Metano

CO29,6%

CO <50 ppm

VALORI DI RIFERIMENTO CONSIGLIATI

420010239602 Multicalor 45 ÷ 140 PR/PR

AGK25... resistenza PTC

AL Segnalazione di blocco

esterma

V... Valvola combustibile

CPI Indicatore di posizione chiusa

DBR... Collegamento

EK Pulsante di sblocco (interno)

EK2 Pulsante di sblocco remoto

ION Elettrodo di rivelazione

FS Segnale di fiamma

FSV Amplificatore del segnale di

fiamma

GP Pressostato gas

H Interuttore principale

HS Contatto ausiliario rele’

K1...4 Contatti dei rele’ di controllo

interni

KL Bassa fiamma

LK Serranda aria

LKP Posizione serranda aria

LP Pressostato aria

LR Termostato alta/bassa

M Motore del bruciatore

R Termostato di lavoro

SA Servocomando

STB Termostato di sicurezza

Si Fusibile esterno

W Termostato o pressostato

limite

Z Trasformatore di accensione

ZV Valvola gas pilota

A Comando inizio ciclo

B-B´ Intervallo accensione fiamma

C Posizione funzionamento

bruciatore

C-D Funzionamento bruciatore

D Spegnimento comandato da R

t1 tempo di preventilazione

t3 tempo di preaccensione

t3n tempo di postaccensione

t4 intervallo prima del consenso

al 2° stadio

t10 Tempo disponibile per il

segnale pressostato aria

t11 Tempo d'apertura programmato

dal servocomando «SA»

t12 Tempo di chiusura programmato

dal servocomando «SA»

TSA Tempo di sicurezza

all’accensione

tw Tempo di attesa

Tabella codici LED multicolore

Stato Codice colore Colore

Stato di attesa ❍................................................................................... spento

Fase di accensione ● ❍ ● ❍ ● ❍ ● ❍ ● ❍ ● ❍ ● ❍ ● ❍ ● ❍ ● ❍ ● ❍ giallo lampeggiante

Funzionamento, fiamma ok . ❑................................................................................... verde

Funzionamento, fiamma non ok ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ ❑ ❍ verde lampeggiante

Segnale di fiamma estraneo ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ ❑ ▲ verde-rosso

Bassa tensione ● ▲ ● ▲ ● ▲ ● ▲ ● ▲ ● ▲ ● ▲ ● ▲ ● ▲ ● ▲ ● ▲ giallo-rosso

Blocco ▲................................................................................... rosso

Codice di errore ▲ ❍ ▲ ❍ ▲ ❍ ▲ ❍ ▲ ❍ ▲ ❍ ▲ ❍ ▲ ❍ rosso lampeggiante

Trasmissione codice di errore ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ rosso lampeggiante veloce

Legenda : ....... Accesa continua ▲ rosso ❑ verde ❍ Spenta ● giallo

APPARECCHIATURA LME22

Connection diagram and control sequence LME22… / LME23…

NT μC control

RESET

FSV

ION

BV1

BV2

R / W

STB

7101a02e/0606

K2/1 K3 K4

K2/2

QRC

br bl sw

Nur LME23...

SB / R

W / GP

BV1

(LR) BV2

tw t1 t3n

TSA

t4 7101d02/0606

t11

t12

EK2

ABB´ C D

t10

Diagramma connessioni e collegamenti interni LME22...

IT 420010239602 Multicalor 45 ÷ 140 PR/PR

Tabella codici errori

Lampeggi «AL» Possible cause

(LED) term. n°10

2 lampeggi on Assenza di fiamma al termine del tempo di sicurezza all’accensione «TSA»

- elettrovalvole difettose - rilevatore fiamma difettoso

- regolazione bruciatore errata - elettrodi difettosi

3 lampeggi on Guasto pressostato aria

- Mancanza del segnale pressostato aria dopo«t10»,

- Contatti pressostato aria incollati in posizione di riposo

4 lampeggi on Segnale fiamma estraneo

5 lampeggi on Segnale pressostato aria fuori tempo

Contatti pressostato aria incollati in posizione di lavoro

6 lampeggi on Non utilizzati

7 lampeggi on Troppe mancanze di fiamma durante il funzionamento

(superato il limite del n° di ripetizioni del ciclo) - elettrovalvole difettose.

- rilevatore fiamma difettoso - regolazione bruciatore errata.

8 lampeggi on Non utilizzati

9 lampeggi on Non utilizzati

10 lampeggi off Contatti in uscita difettosi o guasto del dispositivo interno od errore nel cablaggio

14 lampeggi on Indicatore di posizione chiusa aperto

Per calcolare la portata di funzionamento, in kW, del bruciatore, procedere nel modo seguente:

Controllare al contatore la quantità di litri erogati e la durata, in secondi, della lettura, quindi procedere

al calcolo della portata secondo la seguente formula:

CALCOLO DELLA PORTATA DI FUNZIONAMENTO DEL BRUCIATORE

e x f = kW

e = Litri di gas

s = Tempo in secondi

G20 = 34,02

G25 = 29,25

G30 = 116

G31 = 88

VgR

VgS

VGS

CIRCUITO IDRAULICO GAS

1 - POMPA

2 - VALVOLA GASOLIO DI SICUREZZA

3 - VALVOLA GASOLIO

4 - VALVOLA DI RITORNO

5 - UGELLO

6-PRESSOSTATO GAS

7-VALVOLA GAS DI SICUREZZA

8-VALVOLA GAS

Aspirazione

Ritorno

2,5

0,4

0,6

0,9

3,0

1,5

2,1

1,8

2,4

2,7

1,2

Regolazione del pressostato gas di minima

Il pressostato gas di minima ha la funzione di controllare la pressione minima del gas

prima della valvola gas permettendo al bruciatore di funzionare correttamente.

Svitare le viti I e L e togliere il coperchio M. posizionare la ghiera N ad un valore pari al

60% della pressione nominale di alimentazione gas (es.: per gas metano press. nominale

=20 mbar; regolatore posizionato al valore 12 mbar; per G.P.L. pressione nominale G30-

G31 30/37 mbar regolatore posizionato al valore di 18 mbar). Rimontare il coperchio M.

Regolazione del pressostato aria

Il pressostato aria controlla la pressione dell’ aria di ventilazione. Svitare le viti A e B e

rimuovere il coperchio C.

•Tarate la combustione con il pressostato aria regolato al minimo.

•Ostruite l’aspirazione dell’aria con un cartone facendo attenzione ai valori di O2 e CO

dell’ analizzatore.

•Progressivamente aumentate la chiusura del passaggio aria finché il valore del CO è

leggermente sopra i 1000 ppm. Fermate il cartone in questa posizione.

•Aumentate la taratura del pressostato aria fino al blocco del bruciatore.

•Ora il pressostato è tarato in modo da evitare la produzione di CO.

•Togliete il cartone e rimontare il coperchio C.

420010239602 Multicalor 45 ÷ 140 PR/PR

REGOLAZIONE DELL’ARIA DI COMBUSTIONE

Togliere il coperchio per accedere alle camme di regolazione. Lo spostamento

delle camme va effettuato con l’ausilio dell’apposita chiavetta in dotazione.

Descrizione :

I-Camma di regolazione posizione di apertura in 2° fiamma

(potenza max.)

II - Camma di regolazione della posizione serranda allo spegnimento

(chiusura)

III - Camma di regolazione posizione di apertura in 1° fiamma

(potenza min.)

V- Non utilizzata.

SERVOCOMANDO ARIA SIEMENS SQN 30/31 251A2700

LEVA DI

BLOCCO

REGOLAZIONE DELLA PORTATA ARIA E GAS

REGOLAZIONE DELLA POTENZA MASSIMA DEL BRUCIATORE

Posizionare il commutatore, situato nel quadro comandi, nella posizione massima potenza e agire come segue:

Regolazione della portata massima del gas: agire come indicato nella regolazione elettrovalvole gas, sino al raggiungi-

mento della portata corretta del gas determinata dall'analisi della combustione. Correggere eventualmente la portata

modificando la posizione della lamina di guida della camme(3) con una chiave a brugola adeguata; avvitando, la portata

aumenta, svitando diminuisce.

Regolazione della portata massima dell'aria : correggere eventualmente questa posizione agendo sulla vite “1” dopo

aver allentato il dado “2”. Fissare nuovamente il dado “2”.

REGOLAZIONE DELLA POTENZA MINIMA DEL BRUCIATORE

Posizionare il commutatore, situato nel quadro comandi, nella posizione minima potenza e agire come segue:

Regolazione della portata minima del gas : Agendo con una chiave a brugola adeguata, modificare la posizione della

lamina di guida della camme(3); avvitando, la portata aumenta, svitando diminuisce.

Regolazione della portata minima dell'aria : agire sulla camma di regolazione posizione di apertura in fiamma poten-

za min.

COMMUTATORE

AUTO

0 =

bloccaggio degli apparati per il

funzionamento in una posizione intermadia

funzionamento alla massima potenza

funzionamento alla minima potenza

AUTO =

funzionamento automatico

IT 420010239602 Multicalor 45 ÷ 140 PR/PR

REGOLAZIONE DELLE POTENZE INTERMEDIE DEL BRUCIATORE

Con il commutatore azionare il servomotore (chiusura o apertura) e posizionare nello 0 per fermare la corsa; per la rego-

lazione agire come sottoindicato. Ripetere l’operazione per altri punti delle camme.

Regolazione delle portate intermedie del gas : agendo con una chiave a brugola adeguata, modificare la posizione della

lamina di guida della camme(3); avvitando, la portata aumenta, svitando diminuisce.

AVVIAMENTO DEL BRUCIATORE GASOLIO

Dopo aver eseguito l’installazione del bruciatore, verificare i seguenti punti:

- Tensione di alimentazione del bruciatore ed i fusibili di protezione di rete.

- I collegamenti del motore.

- La corretta lunghezza lunghezza delle tubazioni e la loro tenuta.

- Il tipo di combustibile, che deve essere adatto al bruciatore.

- Il collegamento dei termostati caldaia e delle varie sicurezze.

- Il senso di rotazione del motore.

- La corretta taratura della protezione termica del motore.

Quando tutte queste condizioni sono verificate e soddisfatte, si può procedere con il collaudo

del bruciatore.

Dare tensione al bruciatore. L’apparecchiatura di controllo alimenterà il motore del bruciatore,

che provvederà ad effettuare un prelavaggio della camera di combustione. Al termine del prela-

vaggio, l’apparecchiatura di controllo alimenta il trasformatore di accensione e quindi apre le

elettrovalvole del gasolio ed il bruciatore si accende. Dopo l’intervallo di sicurezza di 2 secondi,

ad accensione avvenuta, l’apparecchiatura di controllo disinserisce il trasformatore di accensione, quindi dopo altri 10

secondi, aziona il servocomando dell’aria alla massima apertura.In caso di accensione difettosa, l’apparecchiatura di con-

trollo causa il blocco del bruciatore entro 5 secondi. Per avere una combustione ottimale, occorrerà regolare la portata

dell’aria in ALTA e BASSA fiamma, seguendo le istruzioni fornite più avanti. Durante tale fase si potrà passare manual-

mente dalla posizione ALTA fiamma a quella di BASSA fiamma, e viceversa tramite il selettore di ALTA / BASSA fiam-

ma. Al termine delle regolazioni, lasciare il selettore in posizione AUTO. Tarare la pressione di alimentazione della

pompa gasolio a 20-21 bar.

0 - STOP

1 - GASOLIO

2 - GAS

REGOLAZIONE DELLA PRESSIONE DEL RITORNO DI GASOLIO

Il diagramma illustra il sistema di regolazione del ritorno di gasolio per questi tipi di bruciatori i quali

hanno incorporato un ugello con ritorno variabile progressivo. La portata del gasolio può essere

variata attraverso l’ugello di ritorno cambiando la pressione nel ritorno. La portata massima di gaso-

lio si ottiene quando la pressione della pompa è di circa 20-21 bar e il ritorno è completamente chiu-

so. La portata minima del gasolio si ottiene quando la linea di ritorno è completamente aperta. La

pressione in mandata si legge montando un manometro sulla pompa. La pressione del ritorno si

legge sul manometro montato a corredo del bruciatore sul regolatore di pressione.

Pressione pompa 20-21 bar.

Max portata bruciatore, pressione di ritorno:

MONARCH BPS ugello : 8 ÷12 bar.

Min portata bruciatore, pressione di ritorno:

MONARCH BPS ugello : 1 ÷4 bar

420010239602 Multicalor 45 ÷ 140 PR/PR

Per la lunghezza delle tubazioni, bisogna considerare tutte le parti rettilinee, le curve, le salite e le discese. L'altezza stati-

ca di aspirazione è la distanza tra la valvola di fondo e l'asse della pompa del bruciatore.

La depressione non deve superare 0,45 bar ; in caso di depressione maggiore la pompa si può deteriorare, con conse-

guente aumento dei rumori meccanici ed eventuale rottura.

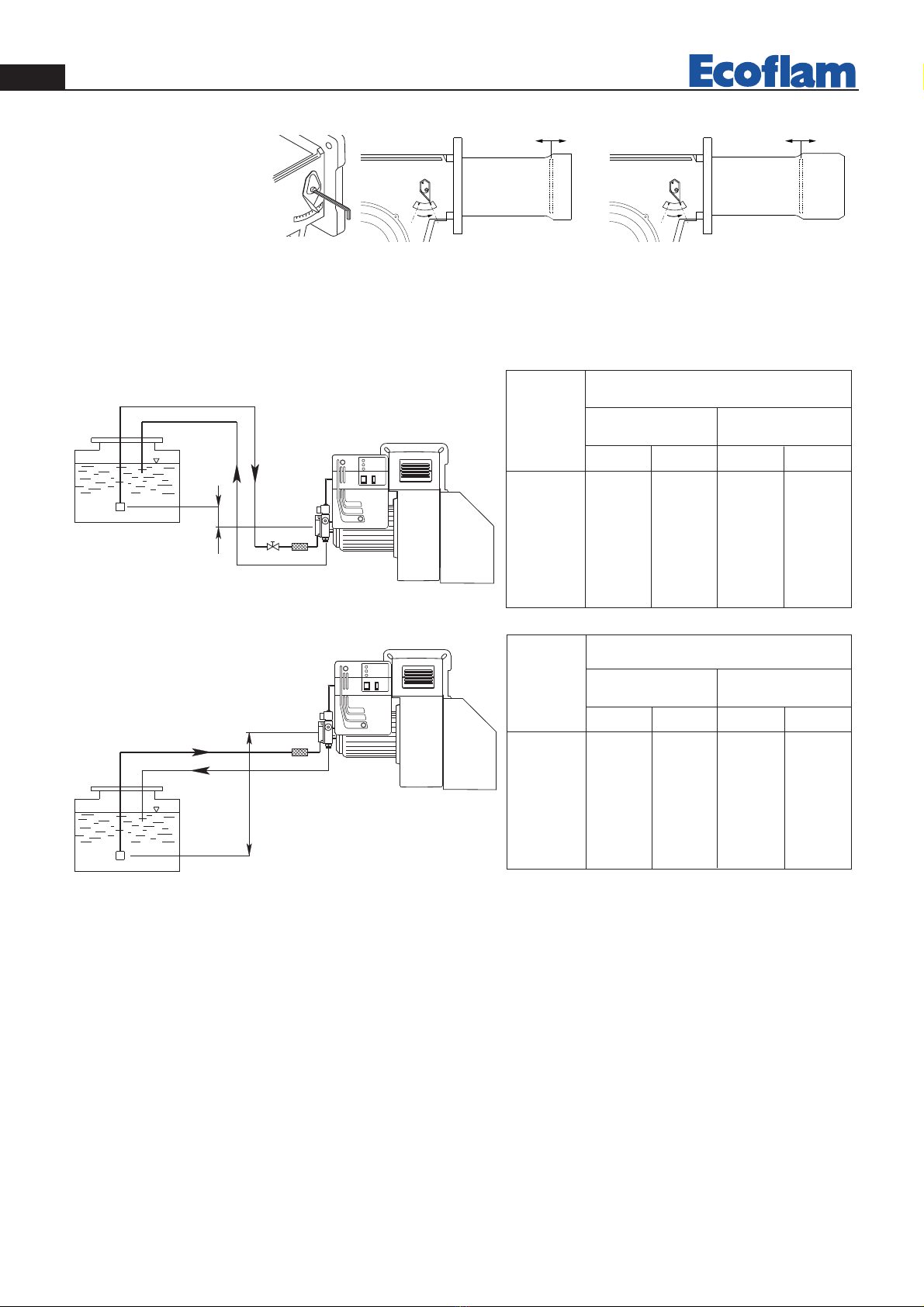

ALIMENTAZIONE COMBUSTIBILE

(m)

ø 10 mm ø 12 mm

0,5

3,5

ø 14 mm ø 16 mm

AS 67 / AN 77

(m)

AJ 6

(m)

ø 10 mm ø 12 mm

0,5

3,5

---

ø 14 mm ø 16 mm

AS 67 / AN 77

(m)

AJ 6

(m)

Bitubo in aspirazione

Bitubo dalla sommità del serbatoio Lunghezza tubazioni

Lunghezza tubazioni

REGOLAZIONE POSIZIONE TESTA DI COMBUSTIONE

La regolazione della posizione

della testa di combustione

viene effettuata per ottenere il

miglior rendimento di com-

bustione. Nelle applicazioni alle portate minime del brucia-

tore la testa viene arretrata, alle potenze massime viene avanzata. Esecuzione : - allentare la vite di fissaggio della leva A.

- spostare la leva sino al raggiungimento della posizione desiderata. - ribloccare la vite di fissaggio.

min. max.

MULTICALOR

45-70-100

MULTICALOR

140

IT 420010239602 Multicalor 45 ÷ 140 PR/PR

VgR

VgS

VGS

CIRCUITO IDRAULICO GASOLIO

A - FLESSIBILI

B - FILTRO

C - RUBINETTO

1 - POMPA

2 - VALVOLA GASOLIO DI SICUREZZA

3 - VALVOLA GASOLIO

4 - VALVOLA DI RITORNO

5 - UGELLO

6- PRESSOSTATO GAS

7- VALVOLA GAS DI SICUREZZA

8- VALVOLA GAS

Aspirazione

Ritorno

PORTATA UGELLI TIPO : MONARCH F80-BPS

UGELLO PRESSIONE POMPA

PRESSIONE DI RITORNO BAR 20 bar

GPH 0 4,218 8,436 12,654 16,872 CAPACITA’ kg/h

4.00 7,52 8,91 13 19 - 22,24

4.50 7,52 8,91 13 21,16 - 24,96

5.00 7,52 9,33 13,38 21,39 - 27,68

5.50 7,52 9,36 13,93 25,6 30 30,56

6.00 9,2 11,42 13,93 17,8 33,45 33,28

6.50 9,2 9,49 11,42 20 36,19 36,00

7.00 9,74 13,38 17,27 24,5 39 38,88

7.50 9,74 13,38 18,66 31,2 41,82 41,6

8.00 9,74 10,87 15,6 25,64 44,55 44,16

9.00 11,16 15 18,4 25,64 36,77 49,92

9.50 12 13,38 18,94 29,53 52,9 52,64

10.50 12,8 13,93 22,29 33,7 58,55 58,24

12.00 13,93 15 22,29 34 66,9 66,56

13.80 16,72 20 31,2 57,9 76,89 76,48

15.30 16,72 20 29,27 43,46 72,54 84,8

17.50 20,9 23,42 36,5 66,27 - 96,96

19.50 22,29 29,53 43,49 64,6 108,74 108,16

21.50 22,8 27,3 40,15 61,28 120 119,04

PORTATA kg/h

420010239602 Multicalor 45 ÷ 140 PR/PR

POMPA GASOLIO

PULIZIA E SOSTITUZIONE UGELLI

Utilizzare una chiave appropriata per rimuovere gli ugelli facendo attenzione a non rovinare gli elettrodi.

NB. : Controllare sempre la posizione degli elettrodi dopo il montaggio degli ugelli (vedi fig.). Assicurarsi che gli elet-

trodi siano posizionati in maniera corretta. Una posizione errata comporta problemi di accensione.

3,5 mm

6 mm

SUNTEC

SUNTEC AJ 6 C-C 1 - ASPIRAZIONE

2 - RITORNO

3 - SFIATO E PRESA MANOMETRO

4 - PRESA VUOTOMETRO

5 - REGOLAZIONE PRESSIONE

6 - ALL' UGELLO

SUNTEC

SUNTEC J 7 C-C

CONTROLLARE:

- Che le tubazioni siano perfettamente a tenuta;

- Che siano usati tubi rigidi (preferibilmente di rame), ove possibile;

- Che la depressione in aspirazione non ecceda 0,45 bar, per evitare che la pompa entri in cavitazione;

- Che la valvola di fondo sia dimensionata correttamente;

Prima di avviare il bruciatore, spurgare l’aria contenuta nella pompa attraverso la presa del manometro. Riempire le

tubazioni di gasolio per facilitare l’innesco della pompa. Avviare il bruciatore e verificare la pressione di alimentazione

della pompa. Se l’innesco della pompa non dovesse avvenire durante il primo prelavaggio, con conseguente, successiva

entrata in blocco del bruciatore, riarmarne il blocco per riavviarlo, premendo il pulsante rosso sull’apparecchiatura di

controllo. Se, ad innesco della pompa avvenuto, il bruciatore dovesse andare in blocco dopo la fase di prelavaggio, a

causa di una caduta di pressione del gasolio nella pompa, riarmarne il blocco per riavviarlo. Non permettere che la

pompa funzioni per più di tre minuti senza gasolio.

Nota: prima di avviare il bruciatore, assicurarsi che il tubo di ritorno sia aperto. Una sua eventuale occlusione provo-

cherebbe una rottura dell’organo di tenuta della pompa.

Il controllo della corrente di rivelazione si effettua inserendo un microamperome-

tro con fondo scala di 1000 µA (corrente continua) in serie alla fotocellula.

Se la corrente di rivelazione è troppo bassa verificare il collegamento fase e neutro

del bruciatore e la messa a terra del bruciatore stesso. Normalmente il valore della

corrente di rivelazione è 200 µA.

LME22

QRA

AGQ3.1A27

RIVELAZIONE FIAMMA

SW = NERO

BL = BLU

IT 420010239602 Multicalor 45 ÷ 140 PR/PR

Autres manuels pour Multicalor 45

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Ecoflam Brûleur

Ecoflam

Ecoflam BLU 7000.1 PR Manuel utilisateur

Ecoflam

Ecoflam BLU 1500.1 LN PAB Manuel utilisateur

Ecoflam

Ecoflam Multiflam 1500.1 Multiflam 1800.1 Manuel utilisateur

Ecoflam

Ecoflam MAIOR P 60 AB Manuel utilisateur

Ecoflam

Ecoflam OILFLAM 50 AB Manuel utilisateur

Ecoflam

Ecoflam Multicalor 170.1 PRE Series Manuel utilisateur

Ecoflam

Ecoflam MINOR 20.1 Manuel utilisateur

Ecoflam

Ecoflam BLU 10000.1 PR Manuel utilisateur

Ecoflam

Ecoflam MAIOR P 300.1 AB Manuel utilisateur

Ecoflam

Ecoflam BLU 1500.1 PAB Manuel utilisateur

Ecoflam

Ecoflam Multiflam 170.1 AB/AB Manuel utilisateur

Ecoflam

Ecoflam MAX 4 HT Manuel d'instructions

Ecoflam

Ecoflam BLU 500.1 P Manuel utilisateur

Ecoflam

Ecoflam BLU 700.1 LN PAB TC Manuel utilisateur

Ecoflam

Ecoflam Multicalor 45 Manuel utilisateur

Ecoflam

Ecoflam BLU 700.1 P AB Manuel utilisateur

Ecoflam

Ecoflam Blu 5000.1 PR Manuel utilisateur

Ecoflam

Ecoflam MAX P 15 Manuel utilisateur

Ecoflam

Ecoflam BLU 2000.1 PR Manuel utilisateur

Ecoflam

Ecoflam MAX 15 TC HT 230-50 TW VC Manuel utilisateur

Ecoflam

Ecoflam BLU 8000.1 PR Manuel utilisateur

Ecoflam

Ecoflam Multicalor 170.1 PR Manuel utilisateur

Ecoflam

Ecoflam Multicalor 45 Manuel utilisateur

Ecoflam

Ecoflam MAXFLAM 30 AB Manuel utilisateur

Manuels Brûleur populaires d'autres marques

Riello

Riello RS 28/M Guide de démarrage rapide

True Induction

True Induction TI4B Manuel utilisateur

Weishaupt

Weishaupt WG20 Series Manuel utilisateur

Carolina Cooker

Carolina Cooker M116672 Manuel utilisateur

Riello

Riello RX 500 S/PV Mode d’emploi

Unigas

Unigas HTP2000 Manuel utilisateur

baltur

baltur BT 250 DSG 4T Manuel utilisateur

muenkel design

muenkel design round burner Manuel utilisateur

baltur

baltur BT 14 DSGW Manuel utilisateur

artisan

artisan Art-SB1 Mode d’emploi

Riello

Riello P 140 T/G Guide de démarrage rapide

AESYS

AESYS TurboFire II Manuel utilisateur

Riello

Riello RG1RKD Guide de démarrage rapide

IKEA

IKEA GRILLSKÄR Manuel utilisateur

RUSTA

RUSTA SAREK Manuel utilisateur

PROPOINT

PROPOINT 8933657 Manuel utilisateur

baltur

baltur TBL 1000 ME Manuel de référence

Riello Burners

Riello Burners P 200 P/G Guide de démarrage rapide
