Ecoflam MAX 1 Manuel utilisateur

BRUCIATORI DI GASOLIO

OIL BURNERS

BRULEURS A MAZOUT

QUEMADOR DE GASOLEO

420010356001

08.02.2011

MAX 1

MAX 1 R

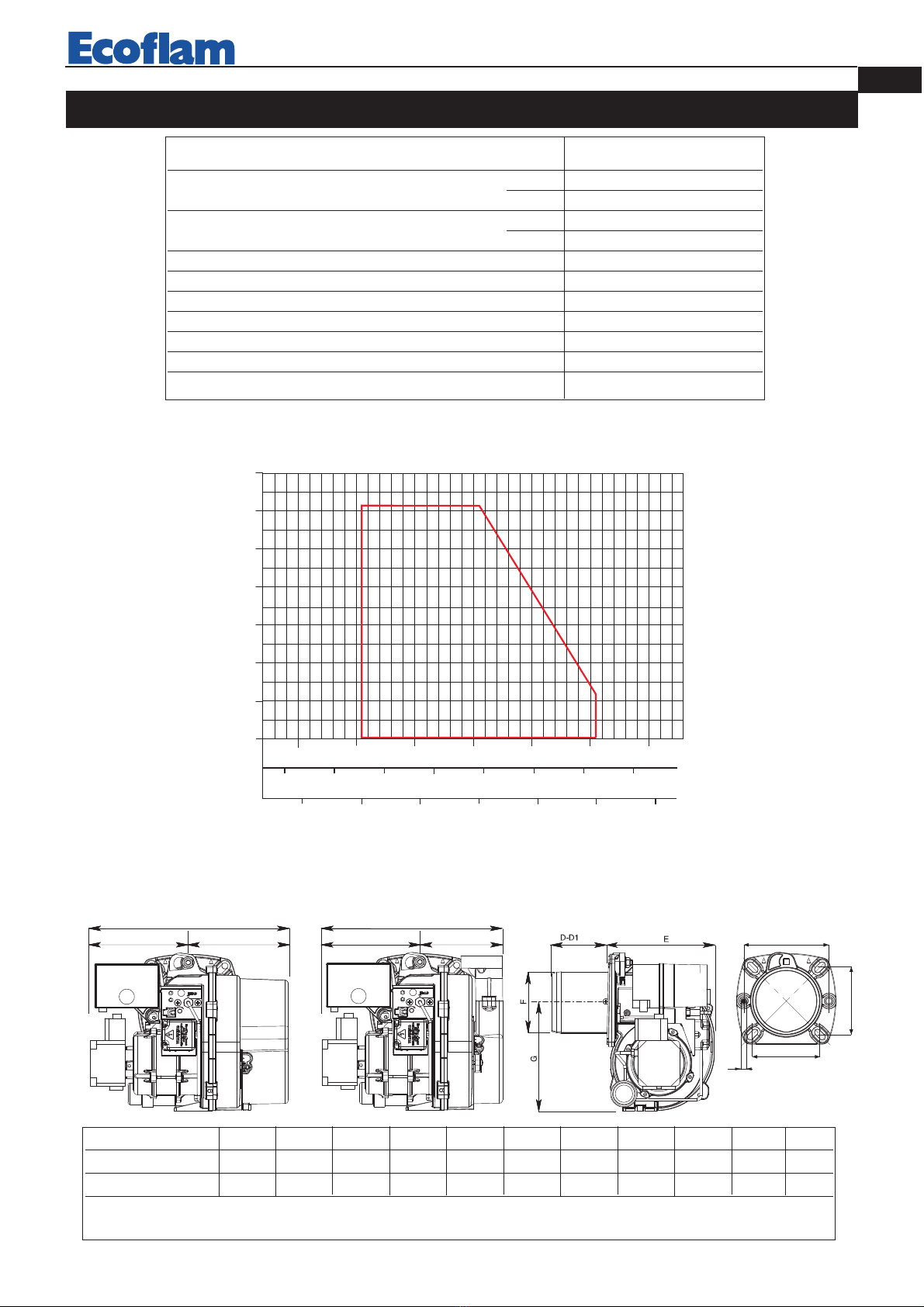

CARATTERISTICHE TECNICHE

MODELLO ABCDD1EFG ILM

MAX 1 288 143 145 80 140 153 89 160 92-107 92-107 M8

MAX 1 Snorkel 263 143 120 80 140 153 89 160 92-107 92-107 M8

D = testa corta D1 = testa lunga

DIMENSIONI DI INGOMBRO

MODELLO MAX 1

Portata termica max. kcal/h 35.700

kW 41,4

Portata termica min. kcal/h 15.300

kW 17,6

Max. portata gasolio kg/h 3,5

Min. portata gasolio kg/h 1,5

Tensione alimentazione 50 (60) Hz V 230

Potenza motore W 75

Giri -minuto Nº 2.800(3.400)

App. controllo fiamma LANDIS LOA 24

Combustibile : gasolio kcal/kg 10.200 max. visc 1,5°E a 20°C

10 15 20 25 30 35

0,5

1,5

2,5

10 20 25 35

mbar

15 30 40 45

11,5 2 2,5 3 3,5 4

kcal/h

x1000

kg/h

MAX 1

3,5

CURVE DI LAVORO

PRESSIONE IN CAMERA DI COMBUSTIONE

PORTATA

125

pag.2

IT 420010356000 Max 1 / 1R

(m) ø 6 mm ø 10 mm

0,5

1,5

2,5

3,5

100

(m) ø 6 mm ø 10 mm

0,5

1,5

2,5

3,5

ø 8 mm

100

H = x-y

ALIMENTAZIONE COMBUSTIBILE DANFOSS BFP21 R3

Bitubo dalla sommità del serbatoio

Bitubo in aspirazione

Lunghezza tubazioni (m)

(m)

(m) ø 8 mm ø 10 mm

0,5

1,5

2,5

3,5

(m) ø 8 mm ø 10 mm

0,5

1,5

2,5

3,5

Bitubo dalla sommità del serbatoio

Bitubo in aspirazione Lunghezza tubazioni (m)

Lunghezza tubazioni (m)

ALIMENTAZIONE COMBUSTIBILE SUNTEC AS V 47 A

pag.3

420010356001 Max 1 / 1R

CONTROLLARE:

- Che le tubazioni siano perfettamente a tenuta;

- Che siano usati tubi rigidi (preferibilmente di

rame), ove possibile;

- Che la depressione in aspirazione non ecceda

0,45 bar, per evitare che la pompa entri in cavitazione;

- Che la valvola di fondo sia dimensionata correttamente;

La pressione della pompa viene regolata al valore di 12 bar durante il collaudo del bruciatore. Prima di avviare il brucia-

tore, spurgare l’aria contenuta nella pompa attraverso la presa del manometro. Riempire le tubazioni di gasolio per faci-

litare l’innesco della pompa. Avviare il bruciatore e verificare la pressione di alimentazione della pompa. Se l’innesco

della pompa non dovesse avvenire durante il primo prelavaggio, con conseguente, successiva entrata in blocco del bru-

ciatore, riarmarne il blocco per riavviarlo, premendo il pulsante rosso sull’apparecchiatura di controllo. Se, ad innesco

della pompa avvenuto, il brucia-

tore dovesse andare in blocco

dopo la fase di prelavaggio, a

causa di una caduta di pressione

del gasolio nella pompa, riarmar-

ne il blocco per riavviarlo. Non permettere che la pompa

funzioni per più di tre minuti senza gasolio. Nota: prima

di avviare il bruciatore, assicurarsi che il tubo di ritorno sia

aperto. Una sua eventuale occlusione provocherebbe una

rottura dell’organo di tenuta della pompa.

pag.4

IT 420010356000 Max 1 / 1R

SUNTEC

SUNTEC AS

V 47 A

INNESCO E REGOLAZIONE DELLA POMPA GASOLIO

1 - ASPIRAZIONE

2 - RITORNO

3 - SFIATO E PRESA MANOMETRO

4 - PRESA VUOTOMETRO

5 - REGOLAZIONE PRESSIONE

6 - ALL' UGELLO

7 - CARTUCCIA FILTRO

-+ V

DANFOSS

BFP 21 R3

1 - FLESSIBILI

2 - FILTRO

3 - RUBINETTO DI

INTERCETTAZIONE

DATI DI TARATURA

UGELLO : DANFOSS H÷S 80°÷60°; DELAVAN W 60°; STEINEN S 60°

UGELLO POMPA PORTATA REGOLAZIONE TESTA REGOLAZIONE ARIA

gph spry bar kg/h Pos. Pos.

0.40 60°S 12 1,6 0 1,8

0.50 60°S 12 2 0,3 2,3

0.55 60°S 12 2,3 0,5 3

0.60 60°S 12 2,4 1 3,5

0.65 60°S 12 2,7 1,5 4,5

0.75 60°S 12 3,1 2 5,3

0.85 60°S 12 3,5 2,5 6,5

MAX 1

pag.5

420010356001 Max 1 / 1R

PULIZIA E SOSTITUZIONE DELL’UGELLO

Utilizzare solo la apposita chiave fornita in dotazione pre rimuovere l’ugello, facendo attenzione a non dan-

neggiare gli elettrodi. Montare il nuovo ugello con la medesima cura.

N.B.: Verificare sempre la posizione degli elettrodi dopo il montaggio dell’ugello (vedi figura). Una posizione

errata può comportare problemi di accensione.

Dopo aver eseguito l’installazione del bruciatore, verificare i seguenti punti:

- Tensione di alimentazione del bruciatore ed i fusibili di protezione di rete.

- I collegamenti del motore.

- La corretta lunghezza delle tubazioni e la loro tenuta.

- Il tipo di combustibile, che deve essere adatto al bruciatore.

- Il collegamento dei termostati caldaia e delle varie sicurezze.

- Il senso di rotazione del motore.

- La corretta taratura della protezione termica del motore.

Quando tutte queste condizioni sono verificate e soddisfatte, si può procedere con il collaudo del bruciatore.

Dare tensione al bruciatore. L’apparecchiatura di controllo alimenterà, allo stesso tempo, sia il trasformatore

di accensione che il motore del bruciatore, che provvederà ad effettuare un prelavaggio della camera di com-

bustione per un periodo di 12 secondi circa . Al termine del prelavaggio, l’apparecchiatura di controllo apre

l’elettrovalvola della pompa gasolio, il trasformatore d’accensione produce una scintilla ed il bruciatore si

accende. Dopo l’intervallo di sicurezza di 5 secondi, ad accensione avvenuta, l’apparecchiatura di controllo

disinserisce il trasformatore di accensione. In caso di accensione difettosa, l’apparecchiatura di controllo causa

il blocco del bruciatore entro 10 secondi. In questo caso, il riarmo manuale del bruciatore non potrà avvenire

prima che siano trascori 30 secondi dall’entrata in blocco. La pressione di alimentazione della pompa gasolio

dovrà aggirarsi sui 12 bar. Nota: Nella versione con preriscaldatore, il bruciatore effettua un preriscaldamento

della testa di combustione per circa un minuto. In questo caso, alla chiusura dei termostati caldaia, il consen-

so all’accensione del bruciatore verrà dato dal termostato montato sul preriscaldatore stesso.

AVVIAMENTO E REGOLAZIONE DEL BRUCIATORE

3mm

5/6 mm

4 mm

pag.6

IT 420010356001 Max 1 / 1R

–

RIMOZIONE BOCCAGLIO

MONTAGGIO DEL BRUCIATORE

–

REGOLAZIONE ARIA REGOLAZIONE TESTA DI

COMBUSTIONE

10 15 20 25 30 35

0,5

1,5

2,5

10 20 25 35

mbar

15 30 40 45

11,5 2 2,5 3 3,5 4

kcal/h

x1000

kg/h

MAX 1

3,5

pag.7

420010356001 Max 1 / 1R

TECHNICAL DATA

OVERALL DIMENSIONS

MODELS MAX 1

Thermal power max. kcal/h 35.700

kW 41,4

Thermal power min. kcal/h 15.300

kW 17,6

Max. flow rate light oil kg/h 3,5

Min. flow rate light oil kg/h 1,5

Feeding power 50 (60) Hz V 230

Motor W 75

Rpm Nº 2.800(3.400)

Control box LANDIS LOA 24

Fuel: light oil kcal/kg 10.200 max. visc 1,5°E a 20°C

WORKING FIELDS

PRESSURE IN THE COMBUSTION CHAMBER

BURNER OUTPUT

MODELS ABCDD1EFG ILM

MAX 1 288 143 145 80 140 153 89 160 92-107 92-107 M8

MAX 1 Snorkel 263 143 120 80 140 153 89 160 92-107 92-107 M8

D = short head D1 = long head

125

(m) ø 6 mm ø 10 mm

0,5

1,5

2,5

3,5

100

(m) ø 6 mm ø 10 mm

0,5

1,5

2,5

3,5

ø 8 mm

100

H = x-y

(m) ø 8 mm ø 10 mm

0,5

1,5

2,5

3,5

(m) ø 8 mm ø 10 mm

0,5

1,5

2,5

3,5

pag.8

420010356000 Max 1 / 1R

MAXIMUM LENGTHS OF SUCTION LINES FOR TWO-PIPE SYSTEM DANFOSS BFP21 R3

Two-pipe siphon feed system

Two-pipe lift system

Length pipe (m)

(m)

Two-pipe siphon feed system

Two-pipe lift system Length pipe (m)

Length pipe (m)

MAXIMUM LENGTHS OF SUCTION LINES FOR TWO-PIPE SYSTEM SUNTEC AS V 47 A

VERIFY:

- That piping system is perfectly sealed.

- That the use of hoses is avoided whenever is

possible (use copper pipes preferably).

- That depression is not greater than 0,45 bar, to

avoid pump’s cavitation.

- That check valve is suitably designed for the duty.

The pump pressure is set at a value of 12 bar during the testing of burners. Before starting the burner, bleed the air

in the pump through the gauge port. Fill the piping with light-oil to facilitate the pump priming.

Start the burner and check the pump feeding pressure. In case the pump priming does not take place during the

first prepurging, with a consequent, subsequent lock-out of the burner, rearm the burner’s lock-out to restart, by

pushing the button on the control box. If, after a successful pump priming, the burner locks-out after the prepur-

ging, due to a fuel pressure drop in the pump, rearm the

burner’s lock-out to restart the bur-

ner. Do never allow the pump

working without oil for more than

three minutes.

Note: before starting the burner, check that the return

pipe is open. An eventual obstruction could damage the

pump sealing device.

pag.9

420010356001 Max 1 / 1R

SUNTECSUNTEC

SUNTEC

AS V 47 A

PRIMING AND ADJUSTMENT OF OIL PUMP

1 - INLET

2 - RETURN

3 - BLEED AND PRESSURE GAUGE PORT

4 - VACUUM GAUGE PORT

5 - PRESSURE ADJUSTMENT

6 - TO NOZZLE

7 - CARTRIDGE FILTER

-+ V

DANFOSS

BFP 21 R3

1 - HOSE

2 - OIL FILTER

3 - OIL COCK

ADJUSTMENT DATA

NOZZLE : DANFOSS H÷S 80°÷60°; DELAVAN W 60°; STEINEN S 60°

NOZZLE PUMP OUTPUT FIRING HEAD SETTING AIR DAMPER ADJUSTMENT

gph spry bar kg/h Pos. Pos.

0.40 60°S 12 1,6 0 1,8

0.50 60°S 12 2 0,3 2,3

0.55 60°S 12 2,3 0,5 3

0.60 60°S 12 2,4 1 3,5

0.65 60°S 12 2,7 1,5 4,5

0.75 60°S 12 3,1 2 5,3

0.85 60°S 12 3,5 2,5 6,5

MAX 1

Once having installed the burner, check the following items:

- The burner power feeding and the main line protection fuses

- The correct length of pipes and that sames are sealed.

- The type of fuel, which must be suitable for burner.

- The connection of boiler’s thermostats and all safeties.

- The motor direction of rotation.

- The correct calibration of the motor’s thermal protection.

When all said conditions are checked and accomplished, it is possible to go on with burner’s tests.

Power the burner. The control box feeds at the same time the ignition transformer and the burner’s motor,

which will run a prepurging of the combustion chamber for about 12 seconds. At the end of prepurging, the

control box opens the fuel pump solenoid valve, the ignition transformer produces a spark and the burner

ignites. After a safety interval of 5 seconds and a correct ignition, the control box turns off the ignition tran-

sformer. In case of faulty ignition, the control box switches the burner into safety condition within 10 secs.

In such a case, the manual rearming of the burner shall not take place before 30 seconds are elapsed from the

burner’s safety shutdown. The fuel pump feeding pressure, must keep around 12 bar. Note: With preheated

version, the burner runs a preheating of the combustion head for about 1 minute. In such a case, at the boi-

ler’s thermostats make, the ignition signal shall be done by the thermostat mounted on the preheater itself.

BURNER START-UP AND ADJUSMENT

Use only the suitable box wrench provided for this operation to remove the nozzle, taking care to not damage

the electrodes. Fit the new nozzle by the same care. Note: Always check the position of electrodes after having

replaced the nozzle (see illustration). A wrong position could cause ignition troubles.

NOZZLE CLEANING AND REPLACEMENT

3mm

5/6 mm

4 mm

pag.10

420010356000 Max 1 / 1R

Autres manuels pour MAX 1

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Ecoflam Brûleur

Ecoflam

Ecoflam MAX 15 Manuel utilisateur

Ecoflam

Ecoflam BLU 1500.1 PR Manuel utilisateur

Ecoflam

Ecoflam MINOR 4 C 1G Manuel utilisateur

Ecoflam

Ecoflam BLU 1700.1 PR Manuel utilisateur

Ecoflam

Ecoflam MAX 4 HT Manuel d'instructions

Ecoflam

Ecoflam MAX 1R LOW NOx Manuel utilisateur

Ecoflam

Ecoflam Blu 5000.1 PR Manuel utilisateur

Ecoflam

Ecoflam Multiflam 700.1 Manuel utilisateur

Ecoflam

Ecoflam BLU 1700.1 PR Manuel utilisateur

Ecoflam

Ecoflam BLU 500.1 PR Manuel utilisateur

Ecoflam

Ecoflam BLU 170 P Manuel utilisateur

Ecoflam

Ecoflam Multiflam 170.1 AB/AB Manuel utilisateur

Ecoflam

Ecoflam MAIOR P 60 AB Manuel utilisateur

Ecoflam

Ecoflam Multicalor 700.1 MD Manuel utilisateur

Ecoflam

Ecoflam MULTICALOR 300.1 PR Series Manuel utilisateur

Ecoflam

Ecoflam MULTIFLAM 500.1 PRE Manuel utilisateur

Ecoflam

Ecoflam Multicalor 170.1 Manuel utilisateur

Ecoflam

Ecoflam MAX GAS 170 LN P TC SGT 230-50 TW Manuel utilisateur

Ecoflam

Ecoflam BLU 1500.1 LN PRE TC Manuel utilisateur

Ecoflam

Ecoflam Multicalor 170.1 PRE Series Manuel utilisateur

Ecoflam

Ecoflam OILFLAM 80.1 PR Manuel utilisateur

Ecoflam

Ecoflam OILFLAM 700.1 PR/MD Manuel utilisateur

Ecoflam

Ecoflam BLU 700.1 P Manuel utilisateur

Ecoflam

Ecoflam MAIOR P 15 Manuel utilisateur

Manuels Brûleur populaires d'autres marques

Riello

Riello RS 28/M Guide de démarrage rapide

True Induction

True Induction TI4B Manuel utilisateur

Weishaupt

Weishaupt WG20 Series Manuel utilisateur

Carolina Cooker

Carolina Cooker M116672 Manuel utilisateur

Riello

Riello RX 500 S/PV Mode d’emploi

Unigas

Unigas HTP2000 Manuel utilisateur

baltur

baltur BT 250 DSG 4T Manuel utilisateur

muenkel design

muenkel design round burner Manuel utilisateur

baltur

baltur BT 14 DSGW Manuel utilisateur

artisan

artisan Art-SB1 Mode d’emploi

Riello

Riello P 140 T/G Guide de démarrage rapide

AESYS

AESYS TurboFire II Manuel utilisateur

Riello

Riello RG1RKD Guide de démarrage rapide

IKEA

IKEA GRILLSKÄR Manuel utilisateur

RUSTA

RUSTA SAREK Manuel utilisateur

PROPOINT

PROPOINT 8933657 Manuel utilisateur

baltur

baltur TBL 1000 ME Manuel de référence

Riello Burners

Riello Burners P 200 P/G Guide de démarrage rapide
