Echo CS-8002(36) Mode d’emploi

PARTS CATALOG

CHAIN SAW

CS-8002(36)

P014-000390-10Hb

36001406

CS-8002(36)

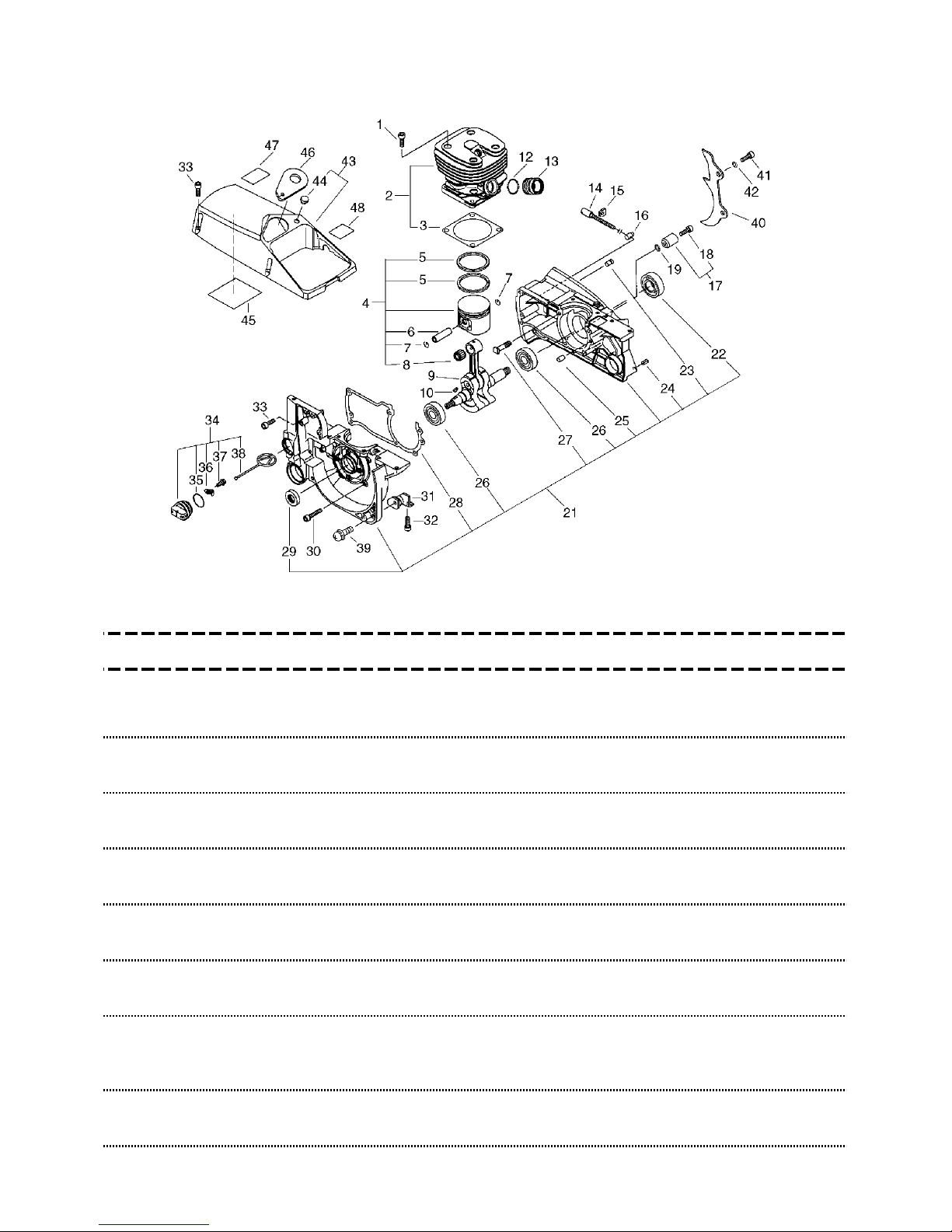

1. CYLINDER, CRANKCASE, PISTON

KEY LV PART NUMBER Q'TY DESCRIPTION REMARKS NOTE1

NOTE2

1 900162-06025 4

BOLT, H.S. 6*25

6*25 W,SW

2 P021-005410 1

CYLINDER ASY

3 + 101010-30830 1

GASKET, CYL. BASE

4 P021-005420 1

PISTON KIT

5 + 100011-30831 2

RING, PISTON

6 + V611-000000 1

PIN,ENG 13

8*13*38.8

7 + 100015-30830 2

CIRCLIP, PISTON PIN

8 + 100012-30830 1

BEARING, NEEDLE

9 100100-30830 1

CRANKSHAFT ASSY

10 100142-30830 1

KEY, WOODRUFF

12 130516-30830 1

BAND

13 130510-30830 1

ADAPTER, INTAKE

14 433016-11031 1

SCREW, TENSIONER

15 433028-11030 1

CLIP

16 433014-02830 1

TENSIONER

17 P021-014070 1

CHAIN CATCHER KIT

18 + 900162-05020 1

BOLT, H.S. 5*20

5*20 W,SW

19 900600-00005 1

WASHER 5

21 100204-30832 1

CRANKCASE KIT

22 + 100213-30830 1

OILSEAL

25Z-16 39.9 7

23 + 436114-13930 1

VALVE, CHECK

24 + 900345-50010 1

PIN, SPRING 5*10SUS

5*10SUS

25 + 100215-02830 2

PIN, DOWEL

26 + 900810-36203 2

BEARING, BALL 6203

6203/C3

27 + 433011-19830 2

STUD, GUIDE BAR

- 1 -

CS-8002(36)

1. CYLINDER, CRANKCASE, PISTON

KEY LV PART NUMBER Q'TY DESCRIPTION REMARKS NOTE1

NOTE2

28 + 100242-30830 1

GASKET, CRANKCASE

29 + 100212-19830 1

OILSEAL

ISM 15*25*6

30 900162-05035 4

BOLT, H.S. 5*35

5*35 W,SW

31 100921-30830 1

CUSHION

32 900162-05014 1

BOLT, H.S. 5*14

5*14 W,SW

33 900162-05020 5

BOLT, H.S. 5*20

5*20 W,SW

34 436001-31730 1

CAP ASSY, OIL TANK

35 + 900721-00025 1

O-RING 25

G-25

36 + 131050-19830 2

RETAINER, LINK

37 + 900246-03008 1

SCREW 3*8

3*8

38 + 131051-19830 1

LINK

60L

39 900238-05014 1

SCREW 5*14

5*14

40 880210-30830 1

BUMPER, SPIKED

41 900105-06020 2

BOLT, H.S. 6*20

6*20

42 900605-00006 2

WASHER, SPRING 6

43 101501-31730 1

COVER, CYLINDER

44 + 101578-30830 1

PLUG

45 101520-33330 1

COVER

46 101541-30831 1

PLATE, GUIDE

47 890345-39230 1

LABEL,CAUTION

48 890631-38130 1

LABEL, CAUTION

- 2 -

CS-8002(36)

2. AIR CLEANER, CARBURETOR, UFFLER

KEY LV PART NUMBER Q'TY DESCRIPTION REMARKS NOTE1

NOTE2

1 130302-30830 1

COVER SET, AIR CLN

2 + 130406-30830 1

NUT, THUMB

3 + 900720-00010 1

O-RING P-10

P-10

4 + 900720-00003 1

O-RING P-3

P-3

5 X503-009160 1

LABEL,MODEL

CS-8002 EU

10 890169-60830 1

LABEL, ADJUSTING

11 130303-30831 1

FILTER, AIR W/SEAL

12 + 130356-19830 1

GROMMET

13 + 130320-30831 1

SEAL, CLEANER

14 130306-30830 1

CASE, CARBURETOR(BS)

15 101529-30830 1

PLATE, GUIDE (A)

16 129013-30831 1

SCREW, IDLE SPEED

17 129010-38830 1

GROMMET, NEEDLE

18 100905-19830 1

CUSHION

19 130339-30830 1

PLUG

20 130007-30830 1

INSULATOR

21 + 130012-30830 1

SEAL, DUST

22 + 130020-19830 2

NUT

23 900162-05025 4

BOLT, H.S. 5*25

5*25 W,SW

24 130110-30830 1

PIPE, IMPULSE

25 129011-19831 1

PLATE

26 900162-05055 2

BOLT, H.S. 5*55

5*55 W,SW

27 900162-05014 2

BOLT, H.S. 5*14

5*14 W,SW

28 130405-30830 1

SUPPORTER, FILTER

29 123000-38832 1

CARBURETOR HDA-153B

HDA-153B

30 178078-19830 1

SPRING

- 3 -

CS-8002(36)

2. AIR CLEANER, CARBURETOR, UFFLER

KEY LV PART NUMBER Q'TY DESCRIPTION REMARKS NOTE1

NOTE2

31 178114-19830 1

HOLDER, THR. LEVER

32 178510-30830 1

ROD, CHOKE

33 178810-11231 1

GROMMET

34 178307-30830 1

ROD, THROTTLE

35 163400-30830 1

SWITCH, IGNITION

36 890157-19830 1

LABEL, SWITCH

37 156114-04920 2

GROMMET

38 162021-30830 1

LEAD

39 900242-04008 1

SCREW

4*8

40 900220-04008 1

SCREW 4*8

4*8

41 145610-30830 1

MUFFLER

42 900162-04010 4

BOLT, H.S. 4*10

4*10 W,SW

43 145861-30830 1

LID, MUFFLER

46 145510-30830 1

GASKET, MUFFLER

47 900162-06020 2

BOLT, H.S. 6*20

6*20 W.SW

48 145711-30830 1

BRACKET, MUFFLER

49 145813-31730 1

COVER, MUFFLER

50 900162-05020 1

BOLT, H.S. 5*20

5*20 W,SW

- 4 -

CS-8002(36)

3. STARTER, AGNETO

KEY LV PART NUMBER Q'TY DESCRIPTION REMARKS NOTE1

NOTE2

1 101534-30830 1

PLATE, GUIDE

2 900162-05020 2

BOLT, H.S. 5*20

5*20 W,SW

3 156800-32631 1

ROTOR, MAGNETO

4 101521-30832 1

FAN, COOLING

5 100143-19830 1

WASHER

8.2*31*0.8

6 433019-12330 1

NUT, FLANGE 8

M-8

7 159012-03433 1

CAP, SPARK PLUG

8 159011-03432 1

COIL, SPARK PLUG

9 159017-31730 1

PLUG, SPARK RCJ-6Y

RCJ-6Y

10 152112-05730 1

BUSHING

11 156601-30832 1

COIL, IGNITION

12 900162-04020 2

BOLT, H.S. 4*20

4*20 W,SW

13 150611-30830 1

TUBE

7*8.6*45

20 177234-30830 2

SPRING, RETURN

21 177247-12331 2

SPACER, RATCHET

22 177218-30830 2

PAWL, STARTER

23 900603-00005 2

WASHER 5

5.5*12*0.8

24 V203-000140 2

BOLT,5

5*30

25 101535-30830 1

COVER, FAN

26 177200-30831 1

STARTER ASSY

27 + 900162-05014 1

BOLT, H.S. 5*14

5*14 W,SW

28 + 177214-02830 1

WASHER

5.2*16*1.0T

29 + 177226-07060 1

ROPE, STARTER

4.0*950

30 + 177206-12330 1

DRUM, STARTER

31 + 177216-12330 1

COLLAR

32 + 177242-30830 1

PLATE, STARTER

- 5 -

CS-8002(36)

3. STARTER, AGNETO

KEY LV PART NUMBER Q'TY DESCRIPTION REMARKS NOTE1

NOTE2

33 + 177220-02834 1

SPRING, REWIND

34 + 177221-02830 1

PLATE, STARTER

35 + 177228-30830 1

GRIP, STARTER

36 + 177227-10630 1

GUIDE, ROPE

37 900162-05020 4

BOLT, H.S. 5*20

5*20 W,SW

38 X502-000460 1

LABEL,ECHO

- 6 -

CS-8002(36)

4. HANDLE

KEY LV PART NUMBER Q'TY DESCRIPTION REMARKS NOTE1

NOTE2

1 132012-02960 1

PIPE, FUEL

3*6*120L

2 132011-19831 1

CONNECTOR, FUEL PIPE

3 132115-01461 1

GROMMET

4 132010-30830 1

PIPE

5 131205-19831 1

STRAINER, FUEL

6 100910-30830 2

CUSHION

7 900162-05014 5

BOLT, H.S. 5*14

5*14 W,SW

8 100918-19830 2

CAP, CUSHION

9 351155-30131 1

COVER, HANDLE

10 900162-04014 1

BOLT, H.S. 4*14

4*14 W,SW

11 178090-30130 1

LOCKOUT, T. CONTROL

12 178073-32430 1

CUSHION, THROTTLE

13 178043-19830 1

SPRING, THR. RETURN

14 178010-19830 1

CONTROL, THROTTLE

15 900342-50025 1

PIN, SPRING 5*25

5*25

16 351111-19830 1

GRIP, HANDLE

17 890157-39130 1

LABEL, SWITCH

18 351103-30832 1

HANDLE,W/FUEL TANK

20 + 437210-31730 1

PIPE 3* 5* 55

20 + 437210-31730 1

PIPE 3* 5* 55

21 + 130111-00530 1

CLIP

5.5

22 + 131328-40630 1

COVER, VENT

23 + 131300-56430 1

VALVE, CHECK

24 + 100252-30830 1

CUSHION

25 178302-12330 1

LATCH, THROTTLE

26 900162-05020 1

BOLT, H.S. 5*20

5*20 W,SW

- 7 -

CS-8002(36)

4. HANDLE

KEY LV PART NUMBER Q'TY DESCRIPTION REMARKS NOTE1

NOTE2

30 131004-19831 1

CAP ASSY, FUEL TANK

31 + 900720-20029 1

O-RING 29

P-29

33 + 900246-03008 1

SCREW 3*8

3*8

34 131051-19830 1

LINK

60L

35 100917-30830 1

CUSHION

36 900162-04010 2

BOLT, H.S. 4*10

4*10 W,SW

37 100922-30830 1

CUSHION

38 900162-05020 8

BOLT, H.S. 5*20

5*20 W,SW

39 351614-60830 1

BRACKET, F. HNDL. BS

41 305114-06060 1

BRACKET

42 351606-60830 1

HANDLE, FRONT

43 132013-26630 1

CLIP

6.5MM

- 8 -

CS-8002(36)

5. CLUTCH, SPROCKET

KEY LV PART NUMBER Q'TY DESCRIPTION REMARKS NOTE1

NOTE2

1 X502-000560 1

LABEL,ECHO

2 433019-12330 2

NUT, FLANGE 8

M-8

3 433012-30830 1

PLATE, GUIDE (OUTER)

4 900241-03006 2

SCREW 3*6

3*6

5 900241-04008 1

SCREW 4*8

4*8

6 433013-30830 1

PLATE, GUIDE (INNER)

7 175000-30832 1

CLUTCH ASSEMBLY

8 + 175019-30830 2

PLATE, CLUTCH

9 + 175029-30830 1

PLATE, CLUTCH

10 + 175059-30830 1

PLATE, SPRING

11 + 175016-30830 1

HUB, CLUTCH

12 + 175018-30830 1

SPRING, CLUTCH

13 + 175002-30831 1

SHOE, CLUTCH

14 + 900105-04008 6

BOLT, H.S. 4*8

4*8

15 175012-30831 1

BEARING, NEEDLE

16 175105-30831 1

DRUM, CLUTCH

17 175033-14731 1

SPROCKET, RIM 68210S

18 890316-39130 1

LABEL, CAUTION

19 890155-30130 1

LABEL, CAUTION

22 895812-03930 1

DRIVER, SCREW 50

23 X602-000080 1

TOOL,WRENCH

13*19 L180

24 P021-014640 1

SCABBARD,CHAIN

25 + 898568-14530 1

ROPE

5*900

26 898510-07130 1

BAG, TOOL

- 9 -
