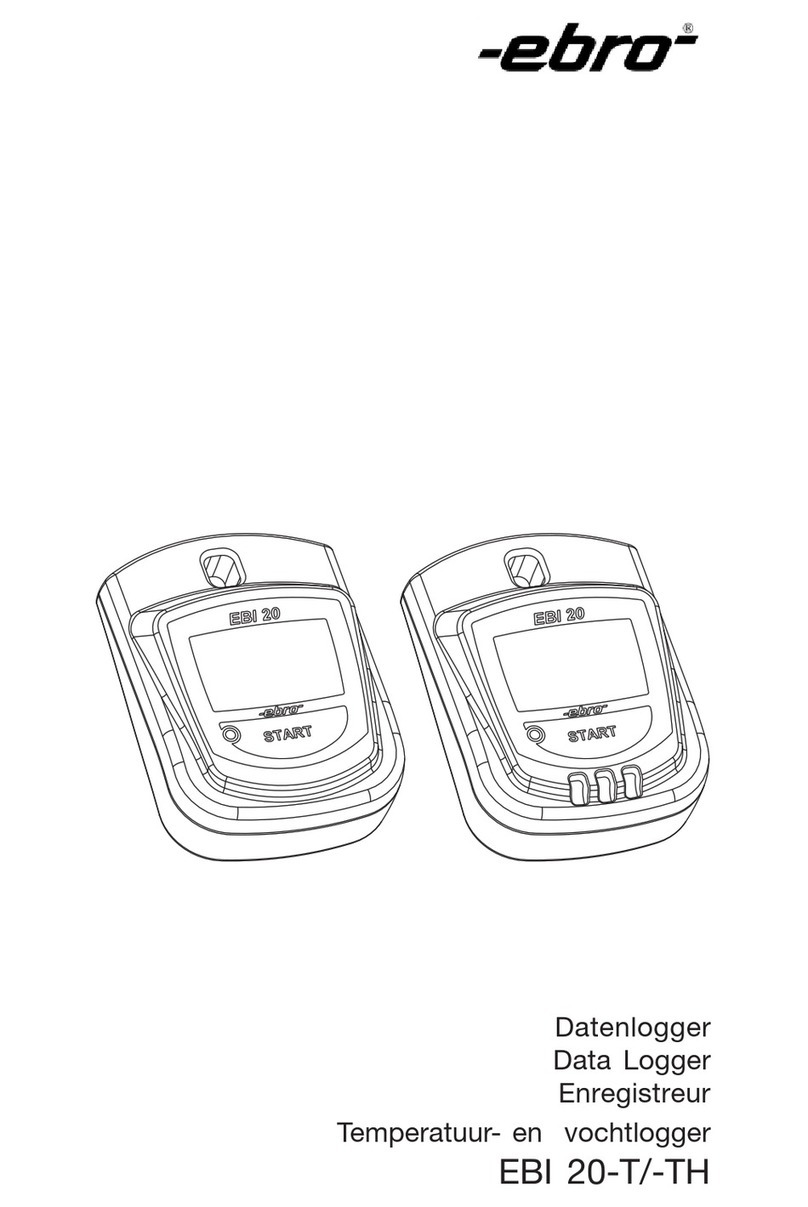

Ebro EBI 20 Series Manuel utilisateur

Datenlogger

Data Logger

Enregistreur

Temperatuur- en vochtlogger

Serie EBI 20

Nederlands

Deutsch English

Lieber Kunde,

wir gratulieren Ihnen zum Erwerb eines

ebro Produkts.

Wir hoffen, dass Sie den Nutzen dieses

Produkts lange genießen können und das

es Ihnen bei Ihrer Arbeit hilft.

Bitte nehmen Sie sich die Zeit die Be-

dienungsanleitung sorgfältig zu lesen und

machen Sie sich mit dem Gerät vertraut,

bevor Sie es verwenden.

Dear customer,

Congratulations on the purchase of an

ebro product.

We hope than you can make use of this

product for a long time and that it helps

you with your work.

Information that are useful and important

for understanding the function are high-

lighted in the instructions text.

Bitte beachten Sie, dass bei diesem Gerät nach

EN 12830 eine regelmäßige Überprüfung gemäß

EN 13486 (jährlich) durchgeführt werden muss.

In accordance with EN 12830, this device is sub-

ject to regular (yearly) inspections as per EN

13486

Normen:

Dieses Produkt erfüllt laut

Konformitätsbescheini-

gung das EMVG.

Das Produkt EBI 20-T/-TE erfüllt die

Richtlinien gemäß Norm EN 12830.

Eignung:

S (Lagerung), T (Transport)

Umgebung:

C (Lebensmittellager - und Verteileinrich-

tung)

Genauigkeitsklasse:

1, zur Messung der Lufttemperatur und

Produktinnentemperatur.

Messbereich:

-30 ... +60°C

Standards:

The conformity certificate

confirms that this product ful

fills CEguidelines.

The product EBI 20-T/-TE fulfills the gui-

delines in accordance with EN 12830.

Suitability:

S (Storage), T (Transport)

Location:

C (Food storage and distribution systems)

Accuracy classification:

1, for measurement of the air tempera-

ture and of the internal product tempe-

rature.

Measurement range:

-30 ... +60°C

Français

1601 - 0001 - 0307

Nederlands

Cher client,

Nous vous remercions d’avoir acquis un

produit ebro.

Nous espérons que vous pourrez pro-

fiter longtemps de ce produit et qu’il vous

aidera dans votre travail.

Les informations utiles et importantes

pour la compréhension du fonctionne-

ment de l’instrument sont repérées par

une bordure à gauche du texte.

Geachte klant,

Wij feliciteren u met de aanschaf van dit

ebro-product.

Wij hopen dat u er lang gebruik van zult

maken en dat het u helpt bij uw werk.

Neemt u a.u.b. even de tijd om deze

gebruiksaanwijzing door te nemen en

maakt u zich ermee vertrouwd voordat u

het instrument gaat gebruiken.

Veuillez prendre garde que cet appareil doit être

soumis d’après la norme EN 12830 à un contrô-

le régulier (annuel) conformément à la norme EN

13486.

Overeenkomstig EN 12830, is dit apparaat on-

derworpen aan regelmatige (jaarlijkse) inspec-

ties zoals per EN 13486.

Normes :

Le certificat de la conformité

confirme que ce produit suit

les directives de CE.

Ce produit EBI 20-T/-TE répond aux di-

rectives selon la norme EN 12830.

Aptitude:

S (Stockage), T (Transport)

Environnement:

C (Entreposage et distribution)

Classe d’exactitude:

1, pour la mesure de la température

ambiante et de la température interne

des produits.

Plage de mesures:

-30 ... +60°C

Normen:

De conformiteitsverklaring be-

vestigt dat dit product voldo

et aan de CE richtlijnen.

Het product EBI 20-T/-TE voldoet aan de

richtlijn overeenkomstig de norm EN

12830.

Geschikt voor o.a.:

(S) opslag, T (transport)

Omgeving:

C (voedingsmiddelenopslag en -distribu-

tiemagazijn)

Nauwkeurigheidsklasse:

1, voor meting van de luchttemperatuur

en product(kern)temperatuur

Meetbereik:

-30 ... 60°C

Nederlands

Deutsch English

Inhaltsverzeichnis

Überblick/Bedienelemente ............... 6

Sicherheitshinweise ........................12

Was bedeutet der Begriff ... ...........12

Auspacken/Lieferumfang ................14

Messen und Aufzeichnen ...............16

Das Anzeigefeld ...................................16

Anzeige ändern ...................................18

Die Aufzeichnungsarten ...................... 20

Aufzeichnung starten/beenden ...........22

Optischer Alarm ...................................24

Was tun, wenn ...............................26

Batterie austauschen .......................... 26

Reinigung und Pflege......................30

Kalibrierservice .................................... 30

Entsorgung .....................................32

Technische Daten ...........................32

Prüfbescheinigung

Konformitätserklärung

Table of contents

Overview/Control elements ............ 6

Safety instructions ..........................12

What does the term mean? ... .......12

Unpacking/Scope of supply ...........14

Measurement and recording ..........16

The display panel ................................ 16

Changing the display .......................... 18

The recording methods .......................20

Starting/ending recording ................... 22

Optical alarm ....................................... 24

Trouble shooting .............................26

Replacing the battery .......................... 26

Cleaning and maintenance ............. 30

Calibration service .............................. 30

Disposal ...........................................32

Technical data .................................32

Test Attestation

Conformity declaration

Français

1601 - 0001 - 0307

Nederlands

Table des matières

Vue d’ensemble/Èléments de commande

Précautions à prendre .................... 13

Que signifie la notion de ................. 13

Déballage/Matériel livré...................15

Mesures et enregistrements ..........17

Affichage ............................................. 17

Modification de l’affichage .................. 19

Procédures d’enregistrements ............ 21

Début/fin de l’enregistrement ............. 23

Alarme optique .................................... 25

En cas de problèmes ......................27

Remplacement des batteries ............... 27

Nettoyage et entretien .................... 31

Service de calibration .......................... 31

Elimination .......................................33

Caractéristiques techniques ..........33

Constat de vérification

Déclaration de conformité

Inhoudsopgave

Overzicht .......................................... 7

Veiligheidsadviezen .........................13

Wat betekent het begrip ... ............13

Uitpakken/levering ..........................15

Meten en registreren ......................17

Display ................................................. 17

Aanwijzing wijzigen ............................ 19

Registratiemogelijkheden.................... 21

Registratie starten/stoppen .................23

Optisch alarm ...................................... 25

Wat doen, wanneer... ......................27

Batterij vervangen ............................... 27

Reiniging en onderhoud ................. 31

IJkservice .............................................31

Verwijderingsbijdrage en terugname

.................................................33

Technische gegevens......................33

Testverklaring

Conformiteitsverklaring

Nederlands

Deutsch English

Überblick/Bedienelemente

Die Datenlogger der Serie EBI 20 sind

handliche Mess- und Aufzeichnungsge-

räte für die Temperatur für die relative

Feuchte sowie für den Luftdruck. Sie be-

sitzen ein großes Anzeigefeld (LCD), wer-

den mit einer Lithium-Batterie betrieben

und mit Hilfe eines PCs programmiert.

Zum Programmieren

der Datenlogger

wird daher ein pas-

sendes Interface

(Schreib-Lesegerät,

als Zubehör liefer-

bar) benötigt sowie

ein entsprechendes

Schreib-/Lesepro-

gramm auf dem PC

( „Winlog.basic“, als

Zubehör lieferbar).

Das Interface wird

über den Universal

Serial Bus (USB) mit

dem PC verbunden.

Aufbau des Datenloggers:

1........... Öse zum Aufhängen

2........... Anzeigefeld (LCD)

3........... Leuchtdiode (LED)

4........... Feuchtesensor/Drucksensor

(optional)

5........... Start Taste

Overview/Control elements

The EBI 20 data logger serie are conve-

nient measuring and recording units for

temperature, relative humidity and air

pressure. They have a large display pa-

nel (LCD), are operated with a lithium bat-

tery and are programmed by means of a

PC.

A suitable interface

(write-read unit, avai-

lable as an accesso-

ry) is therefore re-

quired for program-

ming the data loggers,

together with a sui-

table write/read pro-

gram on the PC

(„Winlog.basic“,

available as an ac-

cessory). The inter-

face is connected to

the PC by the Univer-

sal Serial Bus (USB).

Construction of the data logger:

1........... Eye for suspension

2........... Display panel (LCD)

3........... Light emitting diode (LED)

4........... Humidity sensor/Pressure sen-

sor (optional)

5........... START key

Français

1601 - 0001 - 0307

Nederlands

Vue d‘ensemble/Èlé-

ments de commande

Le serie d’ appareils d’enregistrement de don-

nées

EBI 20

sont des appareils transpor-

table servant à la mesure et à l’enregistrement

de la température, de l’humidité relative et

de pression d’air. Ils sont dotés d’un grand

affichage, sont alimentés par une batterie au

lithium et se programment au moyen d’un

PC.

La programmation des

appareils

d’enregistrement de

données se fait par

une interface approp-

riée (appareil d’écriture

et de lecture) ainsi que

par un programme

d’écriture et de lecture

correspondant chargé

sur PC

(Winlog.basic», liv-

rable en option).

L’interface est reliée

par un câble USB au

PC.

Caractéristiques constructives de

l’appareil d’enregistrement de données:

1........... Boucle de fixation de courroie

2........... Affichage (LCD)

3........... Diode lumineuse (LED)

4........... Senseur d'humidité/Senseur

d'pression (optionnel)

5........... Touche START

Overzicht

De logger serie EBI 20 zijn handige meet-

en registratie-instrumenten voor tempe-

ratuur, vocht én luchtdruk. Ze hebben

een groot LCD-display, worden gevoed

door een lithiumbatterij en met de PC ge-

programmeerd.

Voor het programmeren

en uitlezen is er als to-

ebehoren een leessta-

tion beschikbaar, een

USB-kabel die het

leesstation verbindt

met de PC en softwa-

re (WinLog.basic).

Opbouw van de logger

1........... ophangoog

2........... LCD-display

3........... LED (lichtdiode)

4........... vochtsensor/druksensor (optie)

5........... starttoets

Nederlands

Deutsch English

Unter dem Anzeigefeld befindet sich eine

Taste mit der Beschriftung „Start“. Mit

dieser Taste lassen sich verschiedene

Gerätefunktionen auslösen.

Links neben der Taste „Start“ befindet

sich eine rote Leuchtdiode (LED). Diese

LED zeigt bei entsprechender Program-

mierung des Geräts einen Alarm (Grenz-

wertüberschreitung des Messwertes) an,

indem sie zu blinken beginnt.

Underneath the display panel there is a

key marked „Start“. Different equipment

functions can be initiated with this key.

To the left of the „Start“ key there is a

red light emitting diode (LED), which, if

the system is programmed correctly, in-

dicates an alarm (limit measured value

exceeded) when it begins to flash.

Zum Programmieren

des Datenloggers

und zum Auslesen

der aufgezeichneten

Daten wird der Da-

tenlogger in das In-

terface eingescho-

ben.

The data logger is in-

serted in the interface

for programming the

data logger and rea-

ding the recorded

data.

Typ Messgröße

EBI 20-T Temperatur

EBI 20-TH Temperatur,

relative Feuchte

EBI 20-TE Temperatur,

externer Fühler

EBI 20-DL Temperatur,

externer Fühler

EBI 20-THP Temperatur,

relative Feuchte,

Luftdruck

Type Measurand

EBI 20-T Temperature

EBI 20-TH Temperature,

relative Humidity

EBI 20-TE Temperature,

external probe

EBI 20-DL Temperature,

external probe

EBI 20-THP Temperature,

relative Humidity,

Air pressure

Français

1601 - 0001 - 0307

Nederlands

Une touché munie de l’inscription «start»

se trouve sous l’affichage. Cette touché

permet d’activer plusieurs fonctions de

l’appareil.

A gauche de la touche «start» se trouve

une diode lumineuse rouge (LED). Après

une programmation appropriée de

l’appareil, cette diode signale au moyen

d’un clignotement le dépassement d’une

valeur d’alarme (dépassement des va-

leurs-limites de l’appareil).

Met de starttoets kunnen verschillende

functies worden geactiveerd.

Links naast de starttoets bevindt zich een

LED. Deze LED knippert zodra een alarm-

grens (indien geprogrammeerd) wordt

overschreden.

Pour la programma-

tion de l’appareil

d’enregistrement des

données et le trans-

fert des données en-

registrées, l’appareil

d’enregistrement des

données doit être

connecté à

l’interface.

Voor het programme-

ren en uitlezen wordt

de logger in het lees-

station geschoven.

Type Meeteenheid

EBI 20-T temperatuur

EBI 20-TH temperatuur

vocht

EBI 20-TE temperatuur,

extern sonde

EBI 20-DL Ttemperatuur,

extern sonde

EBI 20-THP temperatuur

vocht, luchtdruk

Type Mesurande

EBI 20-T

Température

EBI 20-TH

Température

Humidité relative

EBI 20-TE

Température,

capteur externe

EBI 20-DL

Température,

capteur externe

EBI 20-THP Temperature,

Humidité relative

Pression d’air.

Nederlands

Deutsch English

Bild Logger im Interface

The interface (write/read unit)

A suitable interface (write-read unit, avai-

lable as an accessory) is required to pro-

gram the data loggers. This interface is

connected to the PC and supplied with

power from there by means of the Uni-

versal Serial Bus (USB, special cable

available as an accessory).

Für den Fall, dass Sie das Gerät

länger als einen Monat nicht ein-

setzen, empfehlen wir, die Batte-

rie aus dem Gerät zu entfernen

(siehe Seite 26) oder zumindest die

Datenaufzeichnung auszuschal-

ten. Dadurch halten Sie den Bat-

terieverbrauch gering.

If you do not use the unit for more

than a month we recommend that

you remove the battery from the

unit (see page 26) or at least switch

of the data recording. In this way

you can keep the battery con-

sumption low.

Das Gerät besitzt keinen Ein-/Aus-Schal-

ter. Es ist in Betrieb, sobald und solan-

ge die Batterie Strom liefert.

The data logger has its own on/off switch

and comes into operation as soon and

as long as the battery supplies power.

Näheres zum Programmieren des

Datenloggers und zum Auslesen

der Daten entnehmen Sie bitte der

Gebrauchsanleitung Ihres Schreib-

/Leseprogramms.

You will find more details on pro-

gramming the data logger and rea-

ding the data in the instructions

for use accompanying your write/

read program.

Das Interface (Schreib-/Lesege-

rät)

Zum Programmieren der Datenlogger wird

ein passendes Interface (Schreib-Lese-

gerät, als Zubehör lieferbar) benötigt.

Dieses Interface wird über den Univer-

sal Serial Bus (USB, spezielles Kabel als

Zubehör lieferbar) mit dem PC verbun-

den und von dort mit Strom versorgt.

Ce manuel convient aux modèles suivants

Table des matières

Autres manuels Ebro Enregistreur de données

Manuels Enregistreur de données populaires d'autres marques

TESTO

TESTO 176 Manuel utilisateur

HT Italia

HT Italia XL421 Manuel utilisateur

HBM

HBM SOMAT XR CX22B-R Manuel utilisateur

Agtrix

Agtrix 380i Manuel utilisateur

Hobo

Hobo H8 Pro Manuel utilisateur

Beijing ART Tech

Beijing ART Tech PCI2320 Manuel utilisateur

Athena

Athena GET SL1 Manuel utilisateur

Motec Systems

Motec Systems C185 Manuel utilisateur

Beijing ART Tech

Beijing ART Tech USB2832 Manuel utilisateur

Rotronic

Rotronic HygroLog HL20 Manuel utilisateur

MRC

MRC DW-6092 Manuel utilisateur

Racelogic

Racelogic VBOX LapTimer Manuel utilisateur

Edu-Logger

Edu-Logger 900-240 Manuel utilisateur

Elma

Elma DT173 Manuel utilisateur

MadgeTech

MadgeTech PRTemp140 Fiche technique

Comet

Comet U0121M Manuel utilisateur

pico Technology

pico Technology PT-104 Manuel utilisateur

Soil Instruments

Soil Instruments GTecLink Manuel utilisateur
