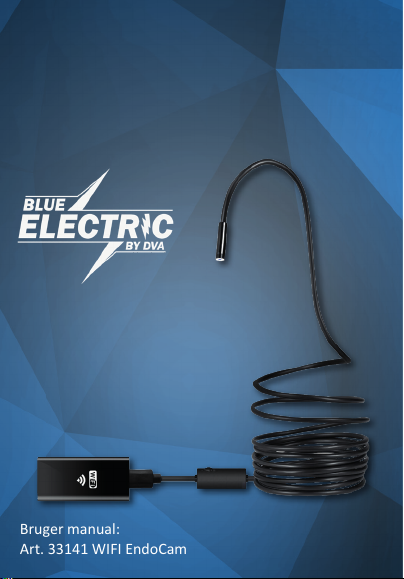

DVA BLUE ELECTRIC ENDOCAM 3.5M Manuel utilisateur
Bruger manual:
Art. 33141 WIFI EndoCam
MANUALMANUAL
ENDOCAM
WIFI HD
3.5M
Brugermanual (Dansk)
Læs venligst alle instruktioner i denne manual grundigt.
Forkert brug kan resultere i elektrisk stød, brand og
personskade. Gem Instruktionen til senere brug. Brug
ikke kameraet hvis der er opstået kondens på indersiden
af kameraglasset. Afvent til at fugten er fordampet. Sluk
kameraet når det ikke er i brug. Må kun oplades med 5V
strømforsyning.
Bemærk om bortskaffelse af dette produkt:
Elektrisk og elektronisk udstyr (EEE) indeholder
materialer, komponenter og stoffer, der kan være
farlige og skadelige for menneskers sundhed og for
miljøet, når affaldet af elektrisk og elektronisk udstyr
(WEEE) ikke bortskaffes korrekt. Produkter, der er mærket
med nedenstående overkrydsede skraldespand’, er
elektrisk og elektronisk udstyr. Den krydsede skraldespand
symboliserer, at affald af elektrisk og
elektronisk udstyr ikke må bortskaffes sammen med usorteret
husholdningsaffald, men skal indsamles
særskilt. Til dette formål har alle kommuner etableret
indsamlingsordninger, hvor affald af elektrisk og
elektronisk udstyr gratis kan afleveres af borgerne på
genbrugsstationer eller andre indsamlingssteder eller
hentes direkte fra husholdningerne. Nærmere information
skal indhentes hos kommunens tekniske forvaltning.
Brugere af elektrisk og elektronisk udstyr må ikke bortskaffe
affald af elektrisk og elektronisk udstyr sammen med
husholdningsaffald. Brugere skal benytte de kommunale
indsamlingsordninger for at mindske den miljømæssige
belastning i forbindelse med bortskaffelse af affald af
elektrisk og elektronisk udstyr og øge mulighederne for
genbrug, genanvendelse og nyttiggørelse af affald af elektrisk
og elektronisk udstyr.
Tillykke med dit nye kamera!
Inden du starter med at bruge det, bedes du læse disse
instruktioner nøje.
Dette produkt er egnet både til private samt håndværkere og
bruges til live-videovisning, videooptagelse samt fotografering
i snævre områder. Perfekt til brug ved bilreparationer, vvs-
inspektioner og vedligeholdelse.
Funktioner:
Live-videovisning, optagelse af video og fotografering.
Ø8 mm. vandtæt kamera med LED lys.
8 LED’er med justerbar lysstyrke.
Blød fleks-rør som let sammenfoldes under opbevaring.
Mulighed for påsætning af spejle, krog eller magnet.
Kan bruges med alle enheder via Wifi eller USB-adapter.
Indbygget batteri med USB-ladeport.
Sættet indeholder:
1 x Trådløst sendeapparat med Wifi
1 x Blød fleksrør med indbygget lysjusteringshjul.
1 x USB-adapter til PC
1 x Ladekabel til USB
1 x Vinkelspejl-hoved
1 x Magnet-hoved
1 x Krog-hoved
1 x Vandtæt kamerabeskytter med gummiring
Krav til klient styresystem:
Android 4.2 og nyere
iOS 7.0 og nyere
Windows systemer
MAC systemer
Basis anvendelse:
1. Tænd sendeapparatet på tænd knappen
2. Hvis kameraet bruges i mørke områder, kan led-lyset
tændes og justeres på justeringshjulet på fleks-røret.
3. Det fleksible rør kan bøges i forskellige formationer og kan
derfor indsættes i lange, trænge og forskellig-vinklede rum.
4. De 3 medfølgende værktøjer, krog, vinkel-spejl og
magnet kan let monteres foran kamerahovedet med
gevindforskruning.
Download klient app til mobile enheder:
Apple:
Åben app store og søg efter ”WiFi-Check”. Download og
installér.
Android:
Åben Play store og søg efter ”WiFi Check”. Download og
installér.
Tilslut kameraet via WIFI til den mobile enhed:
Vigtigt: Læs hele dette afsnit inden du tilslutter din telefon til
WIFI-netværket.
På den mobile enhed navigeres til tilgængelige WIFI-netværk.
Se efter et åbent tilgængeligt netværk ved navn Wifi Check.
Tryk på netværket for at tilslutte automatisk.
Bemærk at nogle Android telefoner sommetider automatisk
tilslutter det netværk med stærkeste signal til internet. Derfor
kan det være at du skal reagere på en pop-up, som kommer
frem på skærmen når du tilslutter netværket.
Hvis du ser denne pop-up: ”Wi-fi-netværket har ikke
internetadgang - tryk for at se valgmuligheder” tryk da på
denne pop-up. Nu åbnes indstillingerne for dette netværk.
Marker feltet ”Spørg ikke igen for dette netværk” inden du
trykker ”JA”, til at netværket skal bruges, selvom der ingen
internetadgang er.
Når kameraet slukkes, afbrydes forbindelsen til dets netværk
automatisk og din enhed tilslutter et nyt tilgængeligt netværk
med internet.
Anvendelse af app:
1. Efter at WIFI-netværket er tilsluttet, skal du starte den
downloade app på enheden ved at klikke på ikonet for appen.
2. Appen tilslutter automatisk til kameraet og på skærmen ses
nu billedet fra kameraet.

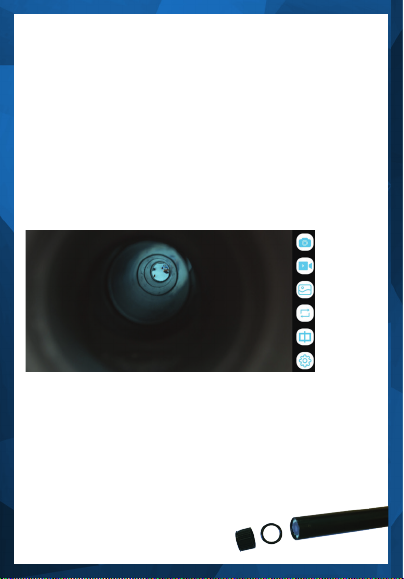

3. I siden af skærmen ses ikoner for indstillinger og
anvendelse.
wi check_da
wi check_da
Knap 1 Fotografering: Tryk på knap 1 for at tage et foto. Fotos
gemmes automatisk på den mobile enhed.
Knap 2 Videooptagelse: Tryk på knap 2 for at starte
videooptagelse, tryk igen på knap 2 for at stoppe
videooptagelse.
Knap 3 Mappe: Tryk på knap 3 for at åbne mappen hvor du
kan se gemte fotos og videooptagelser.
Knap 4 Rotering: Tryk på knappen for at rotere optagebilledet
90 grader i urets retning.
Knap 5 Spejlvend: Tryk på knappen for at spejlvende
optagebilledet horisontalt.
Knap 6 Indstillinger: Tryk på knappen for at indstille
optagebilledets opløsning. 640x480, HD 1280x720 eller
1600x1200.
1
2
3
4
5
6
Bemærk!
1. Når enheden er tændt, lyser den røde og den grønne led
på siden af sendeapparatet.
2. Når den trådløse forbindelse er tilsluttet og appen er
åbnet, blinker den grønne led.
3. Det røde led lys er tændt mens enheden lader og slukker
når enheden er fuldt opladet.
4. Montér den medfølgende gummiring og kamerabeskytter
for at opnå fuld vandtæthed og for at beskytte kameraet
bedst muligt.
Anvendelse på PC:
1. Download PC-programmet ViewPlayCap på: www.dva.dk/
downloads og installer softwaren.
2. Brug den medfølgende USB-adapter for at tilkoble
fleksrøret med kamera direkte til computerens USB-indgang.
(Du skal ikke bruges det trådløse sendeapparat)
3. Åben programmet ViewPlayCap ved at trykke på ikonet
på computerens skrivebord og tryk på ”Device” i øverst i
programmet for at vælge kameraenheden.
4. Tag foto ved at trykke på fotoknappen og gem derefter
billedet.
5. Optag video ved at trykke på videoknappen eller tryk på
”File” og derefter ”set capture file”.
Anvendelse på MAC:
Find MAC-programmer på www.dva.dk/downloads
1. Brug den medfølgende USB-adapter for at tilkoble
fleksrøret med kamera direkte til MAC computerens USB-
indgang. (Du skal ikke bruges det trådløse sendeapparat)
2. Åben et af de MAC understøttede programmer: Photo
Booth, Quick Time eller VLC.
3. Følg programmernes instruktioner for brug med USB-
kamera.
Tekniske data:
- Model: F130
- Billedsensor: CMOS
- Kamera opløsning: Op til 1600 x 1200p
- Batteri: 3.7V 800mAh Li-Ion
- Minimum lysstyrke: 0 LUX
- Vinkling: 70 grader
- Uhindret forbindelses rækkevidde: 5-10 meter
- Ladetid: ca. 2 timer
- IP 68 (Kun for kamera og fleksibel ledning)
- Længde på fleksibel ledning: 3,5 meter
- Strømtilførsel ved ladning: 5V - 2A/1A/500 MAH
- Fokus område for kamera: 40-60 mm
- Kameradiameter: 8 mm
Ved yderligere spørgsmål eller tvivl kontakt forhandler eller
importør for mere info:
DVA A/S | Marielundvej 48C, 2730 Herlev | M: info@dva.dk | T: +45 70 234 239
Dette produkt er CE certiceret i overensstemmelse med gældende EN
normer for denne kamera.
Instrucon for:
Art. 33141 WIFI EndoCam
ENDOCAM
WIFI HD
3.5M
INSTRUCTIONINSTRUCTION
Instructions (English)
Please read all instructions in this manual.
Improper use can result in electric shock, fire and personal
injury. Save the instruction for later use. Do not use the
camera if condensation (fog) has occurred on the inside of
the camera glass. Wait for the moisture to evaporate. Turn
the camera off when not in use. Only charge with 5V power
supply.
Note about disposal of this product:
Electrical and electronic equipment (EEE) contains
materials, components and substances that may
be dangerous and harmful to human health and the
environment when waste electrical and electronic
equipment (WEEE) not disposed of properly. Products marked
with the following crossed “bin” are
electrical and electronic equipment. The crossed trash
symbolizes the waste of electrical and
electronic equipment must not be disposed of with unsorted
household waste but must be collected
separate. To this end, all municipalities have established
collection systems where waste electrical and
Electronic equipment free of charge can be handed over
by citizens at recycling stations or other collection sites or
retrieved directly from households. Further information
should be obtained from the municipality’s technical
management. Users of electrical and electronic equipment
must not dispose of waste electrical and electronic
equipment together with household waste. Users should use
the municipal collection systems to reduce the environmental
impact of waste disposal of electrical and electronic
equipment and increase the possibilities for recycling,
recycling and recovery of waste electrical and electronic
equipment.
