Duerkopp Adler 669 Premium Manuel utilisateur

Teileliste und Naeheinrichtungen

Parts List and Sewing Equipment

669

Postfach 17 03 51, D-33703 Bielefeld • Potsdamer Str. 190, D-33719 Bielefeld

Telefon +49 (0) 5 21/ 9 25-00 • Telefax +49 (0) 5 21/ 9 25 24 35 • www.duerkopp-adler.com

Ausgabe / Edition: Aenderungsindex Teile-Nr./Part.-No.:

08/2012 Rev. index: 04.0 Printed in Czech Republic 0791 669801

Alle Rechte vorbehalten.

Eigentum der Dürkopp Adler AG und urheberrechtlich geschützt. Jede, auch auszugsweise

Wiederverwendung dieser Inhalte ist ohne vorheriges schriftliches Einverständnis der Dürkopp Adler AG

verboten.

All rights reserved.

Property of Dürkopp Adler AG and copyrighted. Reproduction or publication of the content in any manner,

even in extracts, without prior written permission of Dürkopp Adler AG, is prohibited.

Copyright © Dürkopp Adler AG - 2012

Teileliste und Naeheinrichtungen

Parts List and Sewing Equipment

669

Inhaltsverzeichnis Tafel / Table Contents

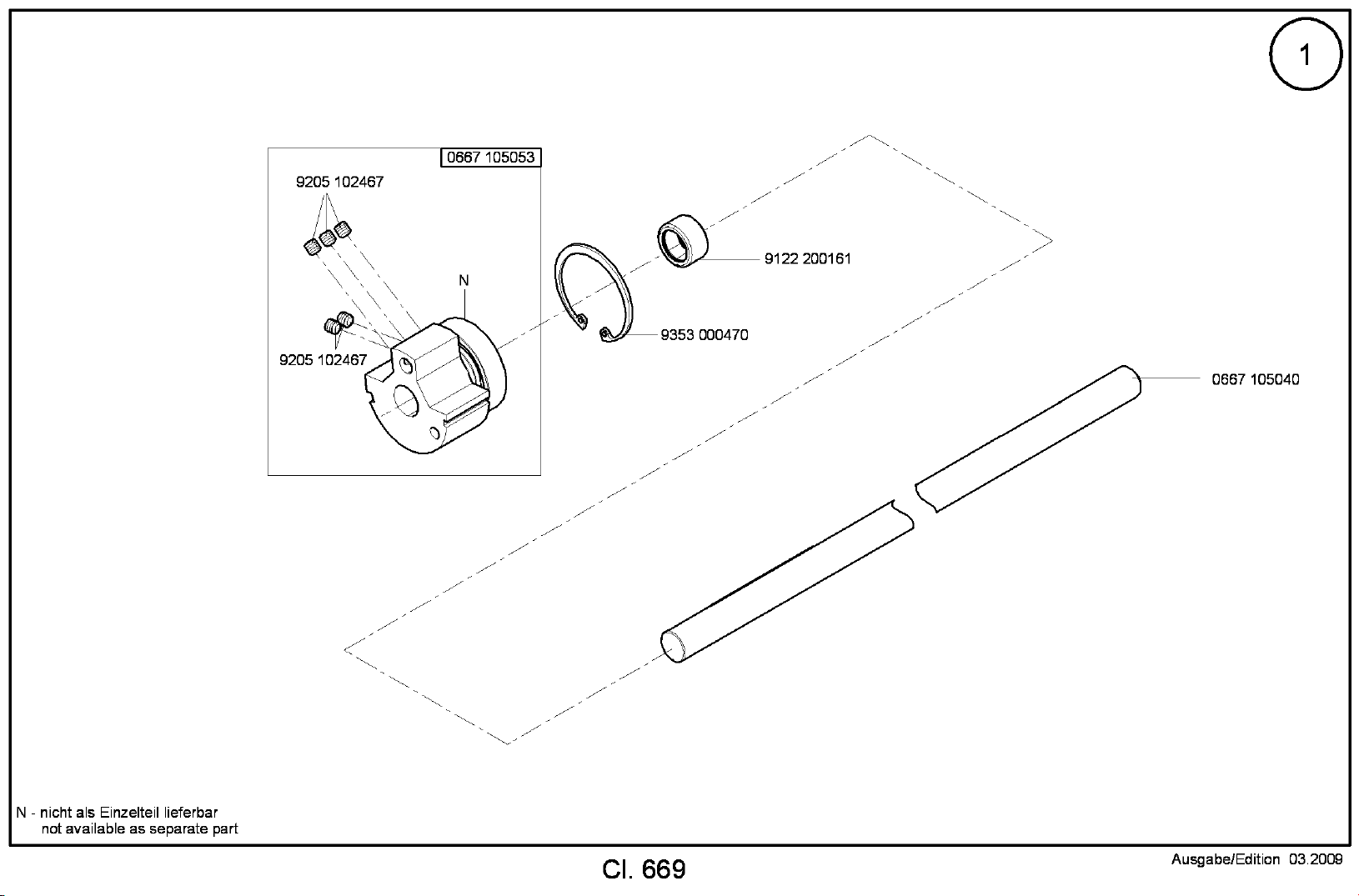

Armwelle 1 Upper shaft

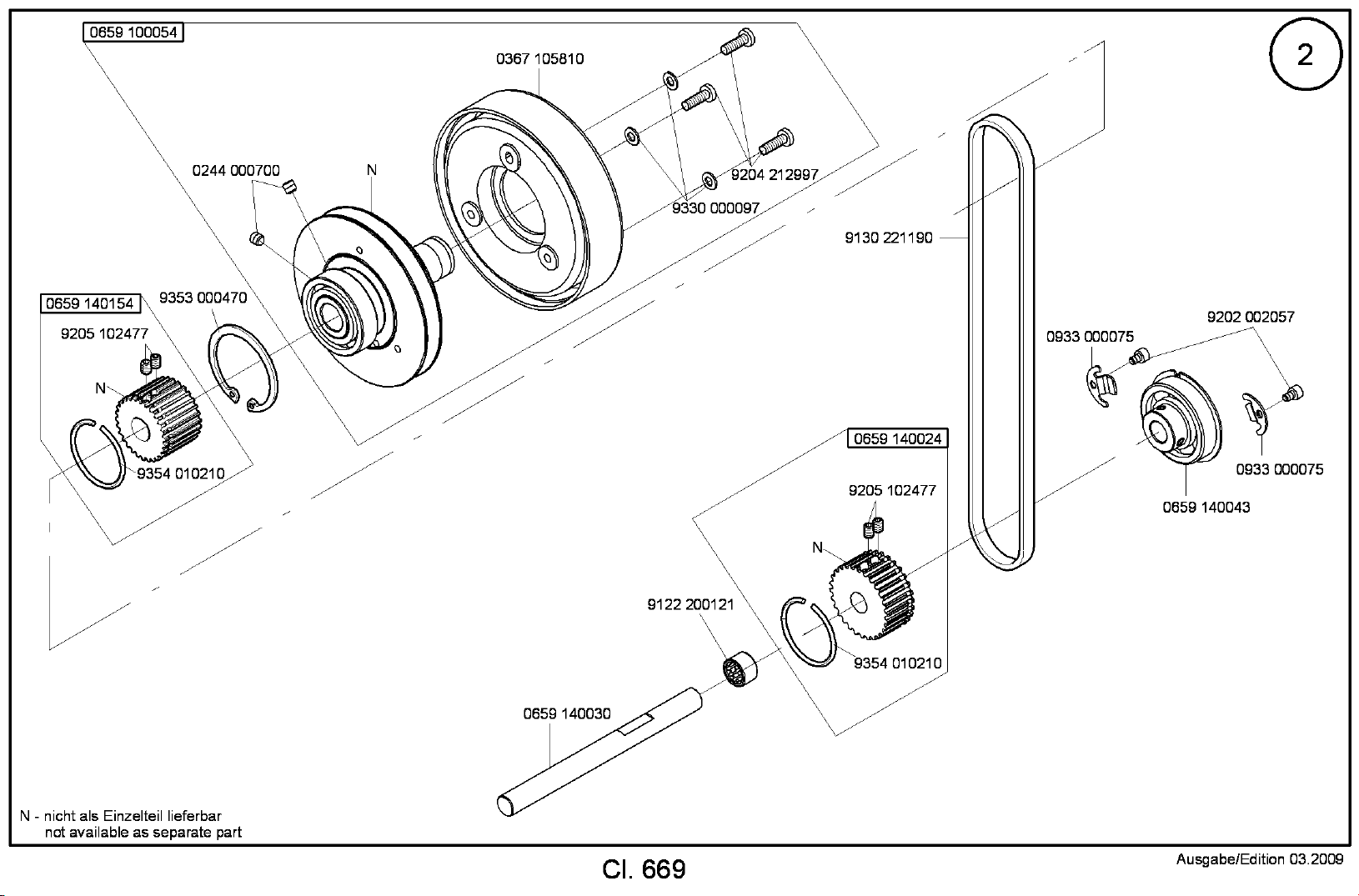

Antrieb Arm- und Unterwelle 2 Upper and bottom shaft drive

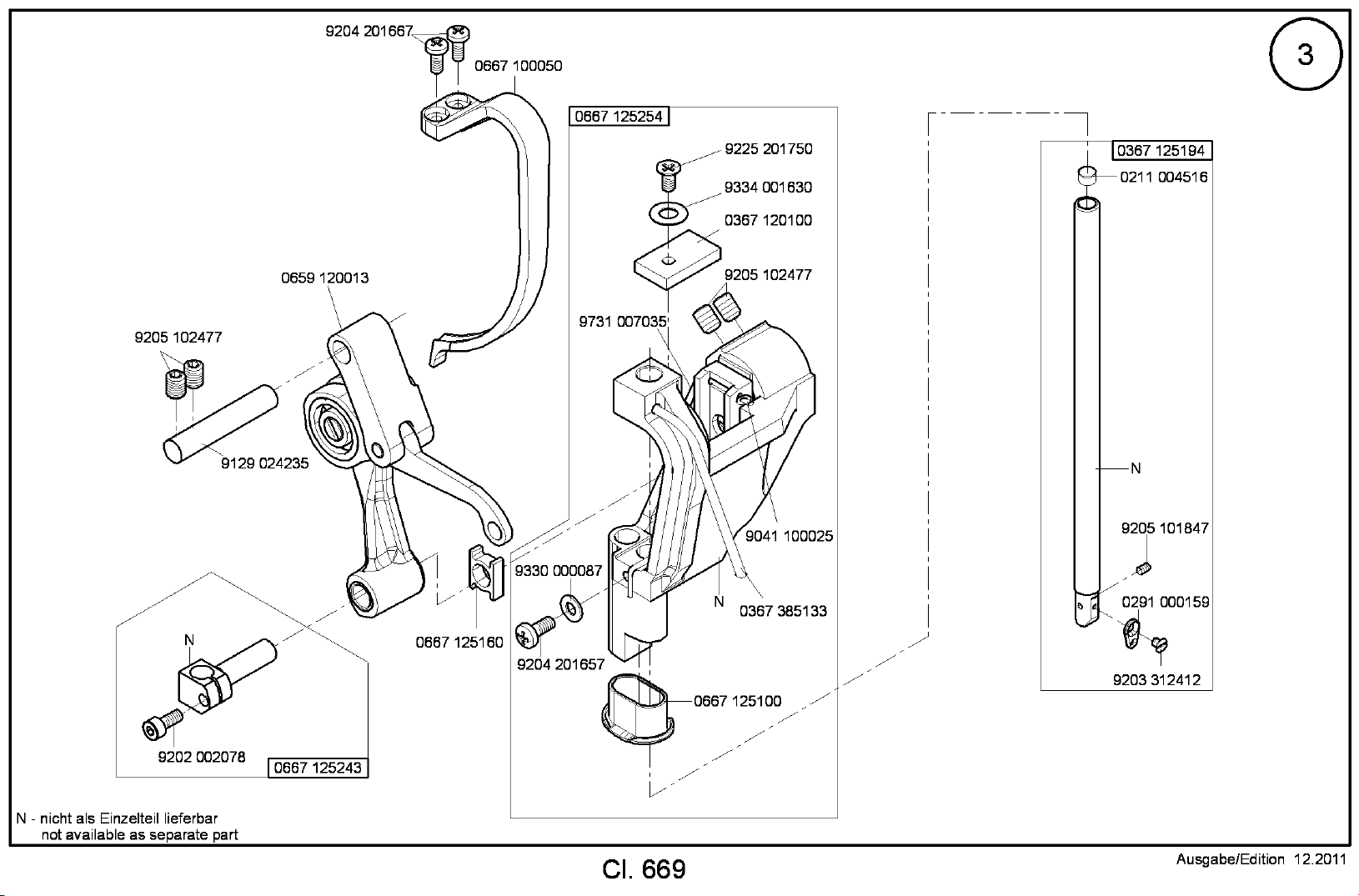

Fadenhebel 3 Thread lever

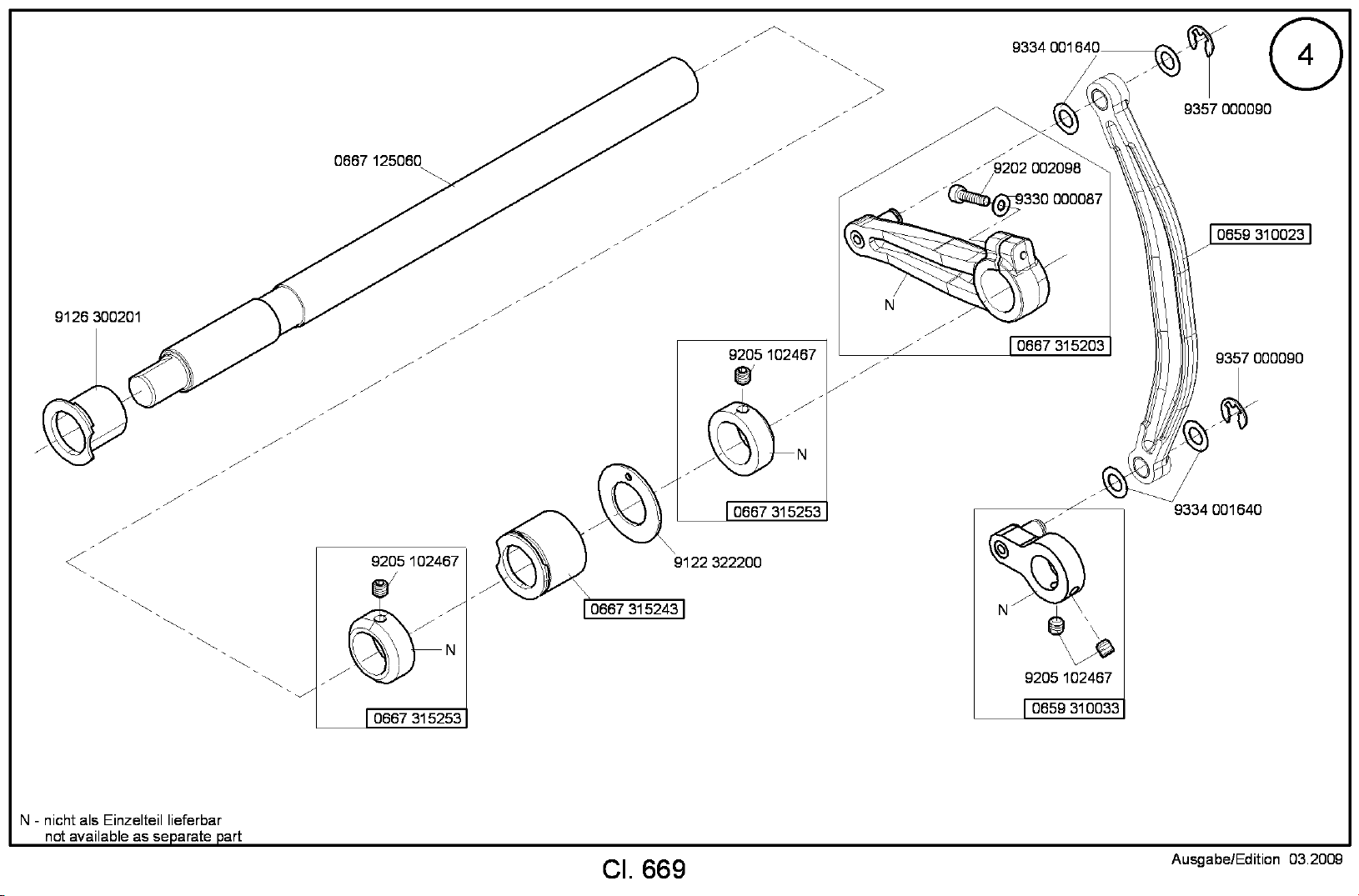

Nadeltransport 4 Needle feed

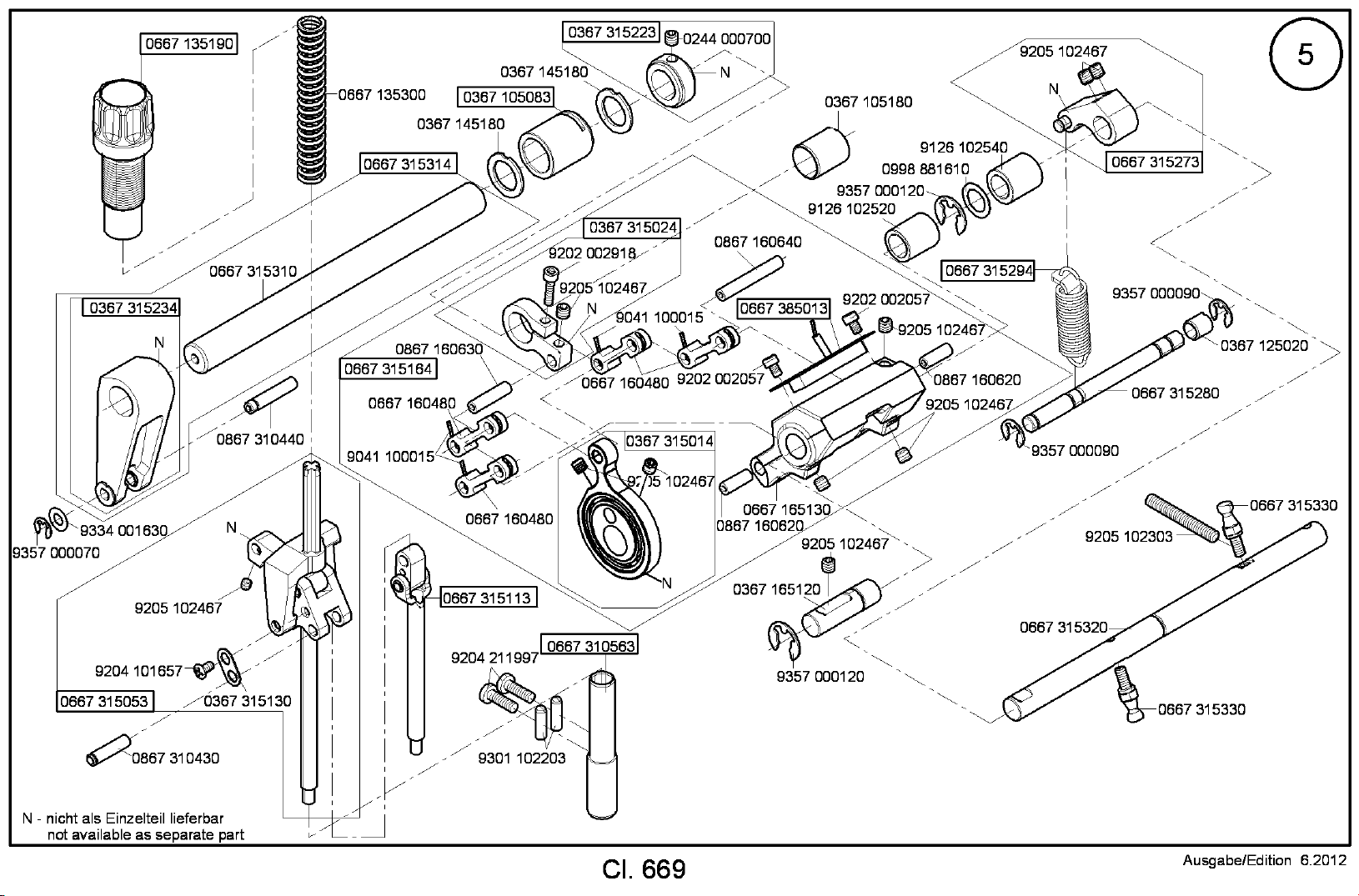

Alternierender Obertransport mech. 5 Alternating foot top feed mech.

Untertransport 6 Bottom feed

Untertransport 7 Bottom feed

Fusslueftung Handhebel 8 Presser foot lift hand lever

Fusslueftung Kniehebel 9 Presser foot lift knee lever

Fusslueftung pneu. 10 Presser foot lift pneu.

Hubverstellung 11 Skipping foot lift pneumatic

Grosser Greifer mit Spule 12 Large hook with bobbin

Antrieb Greifer, Antrieb Greifer ECO 13 Hook drive, Hook drive ECO

Fadenabschneider 14 Thread trimmer

Spuler 15 Winder

Spannungsplatte Einnadel mech. 16 Tension plate 1 needle mech.

Spannungsplatte Einnadel pneu. 17 Tension plate 1 needle pneu.

Stichverstellung 1 Stichlaenge, 18 Stitch adjustment 1 stitch length,

Stichverstellung 2 Stichlaengen Stitch adjustment 2 stitch lengths

Verriegelung mech., pneu. 19 Backtacking mech., pneu.

Magnetventileinheit, Taster 20 Solenoid valve unit, Push-buttons

Magnetventileinheit, Taster 21 Solenoid valve unit, Push-buttons

Zentralschmierung, 22 Central lubrication,

Oelstandanzeige Maintenance indicator

Arm, Fadenfuehrung, 23 Arm, Thread guide,

Integr. Diodennaehleuchte Sewing light LEDs

Armdeckel ECO 24 Arm cover ECO

Armdeckel BASIS 25 Arm cover BASIS

Unterarm 26 Bottom arm

Socle 27 Sockel

Naehleuchte Halogen, 28 Sewing lamp halogen,

Teilesatz Part set

Teilesatz fuer DAC ECO 29 Part set for DAC ECO

Teilesatz fuer DAC Classic 30 Part set for DAC Classic

Naehantrieb EFKA DC1550/DA321G, 31 Ministop EFKA DC1550/321G,

Teilesatz DC1550/DA321G, Part set DC1550/DA321G,

Bedienfeld, USB Memory Stick Control panel, USB memory key

Gestell 32 - 34 Stand

Wartungseinheit 35 Maintenance unit

Teileliste und Naeheinrichtungen

Parts List and Sewing Equipment

669

Inhaltsverzeichnis Tafel / Table Contents

Beipack 36, 37 Accessories

Elektropneum. Nadelkuehlung, 38 Electropneum. needle cooling,

Rollenanschlag Roller stop

Diodennaehleuchte 39 Sewing lamp LEDs

Netzteil Power supply

Werkzeug M-Type Tool kits M-Type

Fusslueftung Pedal 40 Foot lift pedal

Fusslueftung pneu. Foot lift pneu.

Verriegelung mech. Backtacking mech.

Fusslueftung el. pneu. Foot lift el. pneu.

Index Index

Naeheinrichtungen Sewing equipment

Bauschaltplan Wiring diagram

Pneu. Geraeteplan Pneumatic circuit plan

Teileliste und Naeheinrichtungen

Parts List and Sewing Equipment

669

kleben/stick

N nicht einzeln lieferbar/not available as separate part
