Drive Diamond Manuel utilisateur

Rollator Diamond

Gebrauchsanweisung – Operating instructions

ROLLATOR – ROLLATOR

Art.Nr. 740 B (blau) und 740 R (rot)

Rollator Diamond

Gebrauchsanweisung

– Operating instructions

ROLLATOR

– ROLLATOR

Art.Nr. 740 B (blau) und 740 R (rot)

Teile des Rollators – Parts of rollator

1 Schiebegriff höhenverstellbar

2 Bremse

3 Rückenstütze

4 Sitz

5 Hinterrad

6 Vorderrad

7 Tasche

8 Sicherungsschraube für Hinterrad

1 Adjustable tube of handgrips

2 Brake

3 Backrest

4 Seat

5 Rear wheel

6 Vorderrad – Front wheel

7 Tasche - Bag

8 Safety screw – Footrest

Indikation – Indication

Gehhilfe für den Innen- und Außenbereich zum

Ausgleich bzw. zur Verbesserung eingeschränkter

Gehleistung. Kann durch die abnehm- und schwenk-

baren Fußstützen auch als Transportstuhl verwendet

werden.

Walking device for indoor and outdoor use for com-

pensation and improvement respectively of restricted

ability of walking. Can be used also as a transport chair

because of the removable and swivelling footrests.

Wiedereinsatz – Reapplication

Dieses Produkt ist für den Wiedereinsatz geeignet.

Bei der Aufbereitung sind die Vorgaben des Her-

stellers zu beachten und werden auf Anfrage zur

Verfügung gestellt.

This product is suitable for the reapplication. With the

processing the standards of the manufacturer must be

considered. This standards are made available on inquiry.

Montage – Assembly

Legen Sie die Einzelteile wie in Bild 1 gezeigt bereit.

Führen Sie die Hinterräder in die Aufnahmerohre

ein (Bild 2) und sichern Sie sie mit den Sicherungs-

schrauben (Bild 3). Die Vorderräder werden kraftvoll

in die Aufnahmen eingedrückt bis sie einrasten (Bild

4). Zum Lösen des Rades, den roten Knopf drücken

und Rad herausziehen (Bild 5)

Prepare the individual parts as shown in picture 1. Insert

the back wheels in the admission pipes (picture 2) and

protect them with the protection screws (picture 3). The

front wheels must be pushed powerfully in the admissions

(picture 4). To reassemble press the red button and pull

the wheel out (picture 5).

Stellen Sie nun den Rollator (Bild 6) auf die Räder

(Bild 7) und drücken Sie von oben seitlich auf die

Sitzfläche bis diese hör- und spürbar einrastet (Bild

8). Zur Höheneinstellung der Griffe drücken sie bei-

de Clips und verschieben das Führungsrohr in die

gewünschte Stellung (Bild 9).

Put now the Rollator (picture 6) on the wheels (picture

7) and press from above at the side of the seat until it

locks audible and perceptibly (picture 8). For height

adjustment of the handgrips press both clips and shift

the leadership pipe in the desired position (picture 9).

Bremsen – Braking / Parking

Zum Bremsen während des Gehens mit dem Rollator

beide Bremsgriffe mit den Händen nach oben ziehen

(siehe Bild).

Immer langsam und gleichmäßig mit beiden Händen

bremsen.

For braking the walking device pull both brakes upwards

to the handgrip (see picture).

Always brake slowly and steady.

Zum Feststellen/Parken des Rollators beide Brems-

griffe nach unten drücken bis sie hörbar einrasten

(siehe Bild)!

Zum Entriegeln der Bremse beide Bremsgriffe wieder

nach oben ziehen bis sie entriegelt sind (Bremsgriffe

sind in mittlerer Position).

For parking the walking device press down the brakes

until they click in the parking position (see picture).

For unlocking the brakes pull them upwards towards

the handgrips until they are unlocked (both brakes are

in a middle position).

Die Bremswirkung kann durch die Abnutzung der

Reifen beeinträchtigt werden. Deshalb Bremswirkung

regelmäßig prüfen.

The effect of the brakes can be affected by abrasion of

the wheels. Therefore test regularly the brakes.

Einstellung Bremse – Adjustment of brake

Bei schlechter oder zu harter Bremswirkung kann die

Bremse entweder am Brems-gehäuse oben (Bild 1)

oder mit entsprechendem Werkzeug (nicht im Lie-

ferumfang) an der Einstellschraube am Bowdenzug

unten (Bild 2) auf die gewünschte Bremswirkung

eingestellt werden.

For desired braking strength adjust the brake either ma-

nually at the screw on the housing of the brake (picture

1) or with the suitable tool (not included) on the brake

wire (picture 2).

Zusammenfalten/Transport/Verstauen –

Folding/Transport/Storage

Um den Rollator zusammen zu falten, Sitz am Rollator

nach oben ziehen und Rollator seitlich zusammen-

drücken!

For folding pull the handle at the seat upwards and fold

the rollator sidewise

Sicherheitshinweise – Safety instructions

REINIGUNG/WARTUNG CLEANING/MAINTENANCE

Von Hand mit einem feuchten Tuch regelmäßig reinigen! Clean regularly by hand with a damp cloth!

Keine aggressiven Reinigungsmittel verwenden! Do not use any aggressive detergents!

Schrauben am Rollator regelmäßig kontrollieren und gegebe-

nenfalls nachziehen! Screws of walking device must be checked regularly and if

necessary retightened

Reinigung/Wartung –

Cleaning/Maintenance

MASSE DIMENSIONS

Länge gesamt (m.Fußstützen) Length over all (with footrests) 740 mm (1042 mm)

Breite gesamt Width over all 640 mm

Breite zwischen Handgriffen Width between handgrips 475 mm

Breite zwischen Hinterrädern Width between the rear wheels 460 mm

Schiebegriffe

8-fachverstellbar Adjustment of handgrips

in 8 steps 770 – 945 mm

Sitzhöhe Seat height 540 mm

Sitzplatte L/B Dimensions seat L/W 190/ 4000 mm

GEWICHT WEIGHT

Ohne Fußstützen Without footrests 8,8 kg

mit Fußstützen With footrests 10,3 kg

MAXIMALE BELASTUNGEN MAX. LOADS

Max. Belastung Max. load 136 kg

MATERIALIEN MATERIAL

Präzi-Stahlrohr, Kunststoff in Leichtbauweise – Precision steel tube, high-quality plastic.

Technische Daten – Technical Data

Garantie - Warranty

GARANTIE WARRANTY

Die Gewährleistung beträgt 24 Monate ab Kaufdatum. We issue a warranty of 24 months from date of purchase.

Irrtum und Änderungen aufgrund von technischen Verbesserungen

und De-signveränderungen vorbehalten. Subject to technical alterations.

Errors and omissions excepted.

SICHERHEITSHINWEISE SAFETY INSTRUCTIONS

Zum Aufstehen stets Fußstützen wegschwenken, diese nie als

Aufstehhilfe verwenden – Sturzgefahr ! Never use the footrest as device to stand up, swing them away

before - Danger of falling !

Typenschild - Type label

1 Produktname

2 Artikelnummer

3 Seriennummer

4 Produktionsdatum Jahr/Woche

5 Gebrauchsanweisung beachten

1 Product name

2 Article number

3 Serial number

4 Date of manufacturing year/week

7 Attention: See operating instructions

Notizen – Notes

Stand - as per: 06 / 2013

www.drivemedical.de

Ihr Fachhändler – Your specialist:

dealerdealer

Drive Medical GmbH & Co . KG • Leutkircher Straße 44 • D-88316 Isny/Allgäu • Germany • [email protected] • Tel.: +49 7562 9724-0 • Fax: +49 7562 9724-25

Ce manuel convient aux modèles suivants

Table des matières

Autres manuels Drive Aide à la mobilité

Drive

Drive DeVilbiss HEALTHCARE ROAD Manuel utilisateur

Drive

Drive DUPONT Novaltis Manuel utilisateur

Drive

Drive Nitro Carbon Manuel utilisateur

Drive

Drive Delphi Manuel utilisateur

Drive

Drive R800KD-RD Manuel utilisateur

Drive

Drive Diamond Deluxe Manuel utilisateur

Drive

Drive Clever-Lite LS Manuel d'instructions d'installation

Drive

Drive 13031-1SV Manuel utilisateur

Drive

Drive 1239RD Manuel utilisateur

Drive

Drive RTL12031KDR Manuel utilisateur

Drive

Drive PreserveTech RTL12C002-WH Manuel utilisateur

Drive

Drive Inspired GT1000-2GB Manuel utilisateur

Drive

Drive 10200-2 Manuel utilisateur

Drive

Drive WA008 Manuel utilisateur

Drive

Drive Gecko 700 100 100 STARR Manuel utilisateur

Drive

Drive 11130-2 Manuel utilisateur

Drive

Drive PreserveTech RTL12C005-WH Manuel utilisateur

Drive

Drive DUPONT MADRID Manuel utilisateur

Drive

Drive KA 1200N Manuel utilisateur

Drive

Drive FC 2029 Manuel

Drive

Drive 10215RD-1 Manuel utilisateur

Drive

Drive FC 2030N Manuel utilisateur

Drive

Drive Road Manuel utilisateur

Drive

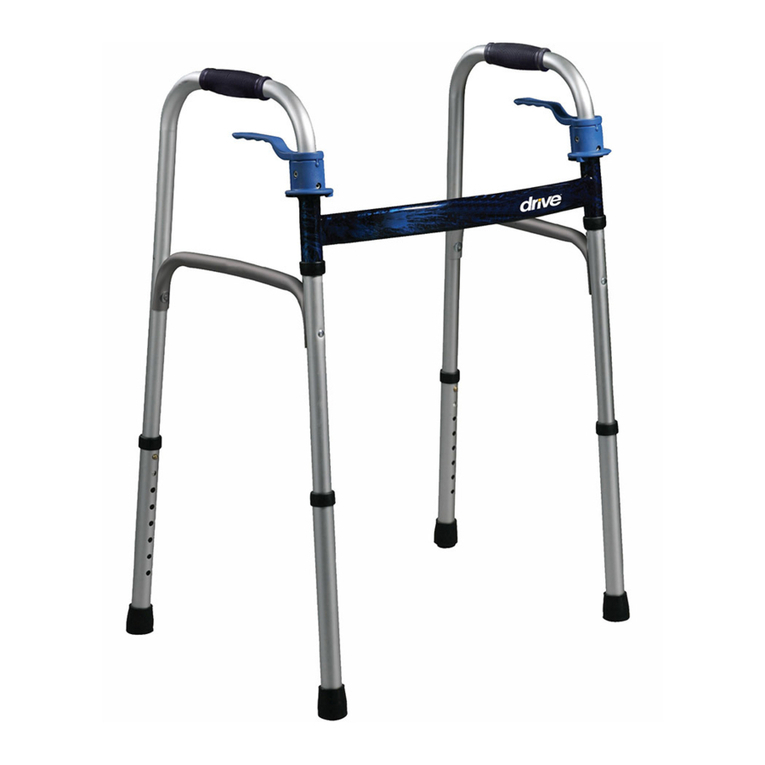

Drive 10224-2 Manuel utilisateur
