Dorel Ameriwood Industries 5514015PCOM Manuel utilisateur

WARNING ADVERTENCIA AVERTISSEMENT

Unit can tip over causing severe injury

or death.

Anchor unit to stud or wall.

DO NOT allow children to climb on unit.

Put heavy items on lower shelves or drawers.

Read and ollow all assembly instructions.

Este mueble puede caerse por encima

causando daño serio o la muerte

Anolar el mueble a un espárrago muro.

NO dejar que los niños suben por encima del mueble.

Poner los articulos mas pesados en los tableros o cajones in eriores.

Leer y sequir todos de los instucciones para el montaje.

L'unité peut basculer et causer des

blessures graves ou la mort.

Fixez l'unité au mur ou à un montant.

Ne laissez PAS les en ants grimper sur le meuble

Déposez les pièces lourdes sur les tablettes ou tiroirs

du bas.

Lire et suivre toutes les instructions d'assemblage.

STOP

ALTO

ARRÊT

DO NOT RETURN PRODUCT TO THE STORE

NO REGRESAS ESTA PRODUCTO A LA TIENDA

NE RETOURNEZ PAS LE PRODUIT AU MAGASIN

Individual stores do not stock parts.

Las tiendas no tiene partes.

Les magasins individuels ne gardent pas de pièces.

I a part is missing or damaged, please visit our website or call our toll- ree customer

service line. We will gladly ship your replacement parts FREE o charge.

Si las partes están perdidas o dañadas Por favor visite nuestra página de Internet o

llame a nuestra línea de teléfono gratis de Servicio al Cliente. Nosotros le enviaremos

sus repuestos sin cargo adicional, serán totalmente gratis.

Si une pièce est manquante ou endommagée, veuillez visiter notre site web ou appelez

sans frais notre Service à la clientèle. Nous expédierons avec plaisir vos pièces de

rechange GRATUITEMENT.

Need Parts or

Assistance?

Nesacitas partes o

Asistancia?

Besoin de Pièces ou

d'assistance?

WWW.AMERIWOOD.COM/PARTS

or call toll ree:

o llame a nuestra línea gratis:

ou appelez sans frais: 1-800-489-3351

For prompt, reliable service; please have your assembly manual ready.

Para servicio mas rapido y reliable por avor tenga esta manual listo.

Pour un service rapide et iable, s'il vous plaît ayez votre livret d'assembage en

main.

-KEEP FOR REFERENCE- -GUARDAR PARA REFERENCIA- -GARDEZ POUR RÉFÉRENCE-

B345514015PCOM

5514015PCOM

Please Recycle

Recicle Por Favor

Réutilisez SVP

A Dorel Company

MERIWOOD

INDUSTRIES

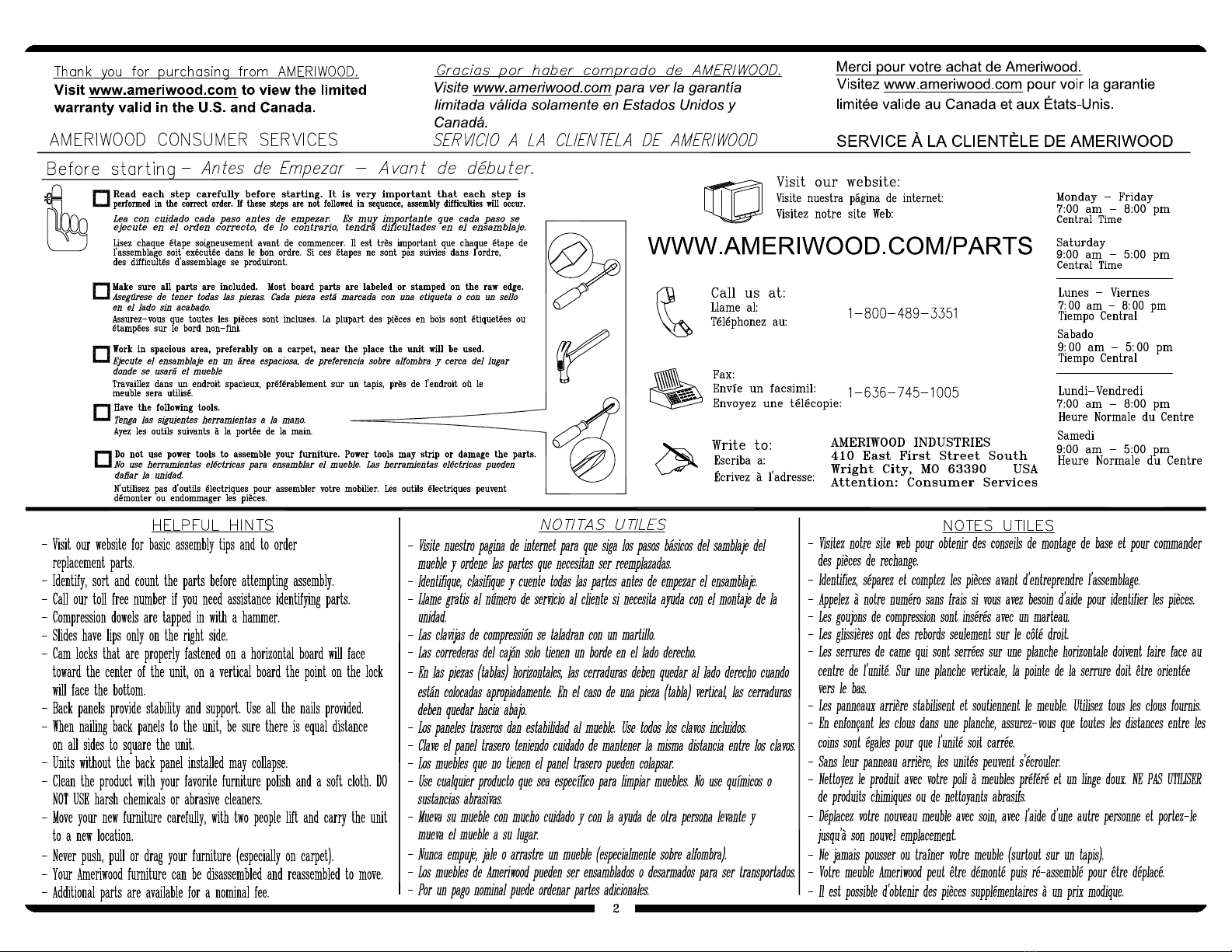

xxxxxxxxxxxxxxx

xxxxxxx

xxxxxxxxxxxxxxx

xxxxxxxxx

xxxxxxxxxxxxxxx

xxxxx

xxxxxxxxxxxxxxx

xxxxxxxxxxx

xxxxxxxxxxxxxxx

xxxxx

xxxxxxxxxxxxxxx

xxxxxxxxxxxxxxxxxxx

9:00am - 5:00pm

B345514015PCOM

3 /20

?? www.ameriwood.com ??

PARTS - PIEZAS - PIECES

left panel

panel izquierdo

panneau gauche

35514015010

right panel

panel derecho

panneau droit

35514015020

top drawer front

cajon del frente superior

devant du tiroir supérieur

35514015080

top drawer back

cajon trasero superior

dos du tiroir

35514302100

2 top drawer sides

2 cajones de los lados superior

2 côtés du tiroir supérieur

35514302090

front rail

carril de enfrente

rail avant

35514015050

3 drawer bottoms

3 cajones inferiores

3 fonds de tiroir

35514302140

back panel

panel trasero

panneau arriere

K551401500

CDEF

GHIJ

shelf

estante

étagère

35514015040

top

cime

dessus

35514015030

2 drawer backs

2 cajones trasero

2 dos du tiroir

35514302130

4 drawer sides

4 cajones de los lados

4 côtés du tiroir

35514302120

rail

carril

rail

35514000060

2 moldings

2 molduras

2 moulures

35514015070

2 drawer fronts

2 cajones del frente

2 devants du tiroir

35514015110

This piece is paperboard construction. It is not made from wood but is

required for the assembly of your unit.

Esto pedazo son la construcción del cartón. Ello no son hecho de

madera, pero se requlere para la asamblea de su unidad.

Ces peèce sont de construction en carton. Alle ne sont pas fabriquées

de bois, mais nécessaires pour l'assemblage de votre meuble.

B345514015PCOM

4 /20

?? www.ameriwood.com ??

PARTS - PIEZAS - PIECES

#A12700

7/8" pan head

cabeza redondo 7/8"

tête ronde

712

#A53760

drawer bracket

soporte del cajón

support de tiroir

824

#A15600

drawer screw

tornillo euro del cajón

vis de tiroir

10 12

#A11600

1-1/4" flat head

cabeza plano 1-1/4"

tête plate 1-1/4"

11 3

#A50680

handle

el tirón

poignée

526

#A21110

nail

clavo

clou

#A21500

steel dowel

pasador de acero

goujon de acier

12 1

#A84050

safety bracket kit

juego del soporte de seguridad

ensemble de courroie de sécurite

2 12

#A22500

cam lock

cerradura de leva

serrure de came

cam bolt

#A22510

perno de leva

boulon de came

12a

12b

12c 12d

13 4

#A22800

connector

conector

raccord

14 4

#A22810

connector bolt

perno conector

boulon relieur

x30

#A11080

7/16" cabeza plano

7/16" flat head

7/16"

tête plate

right cabinet memberleft cabinet member left drawer runner right drawer runner

corredera de mueble derechacorredera de mueble izquierda deslizador izquierdo de cajón deslizador derecha de cajón

111

#A56030

c dba

glissière gauche du cabinet glissière droite du cabinet coulisse gauche du tiroir coulisse droite du tiroir

B345514015PCOM

5 /20

?? www.ameriwood.com ??

½ turn to fully

lock.

½ se vuelven a

totalmente

cerradura.

½ tour pour

verrouiller

complètement.

Tighten to fully seat. Do not over

tighten.

Apriétese a totalmente asiento. No

haga encima de apriétese.

Serrez pour mettre le siège bien en

place. Ne pas trop serrer.

Proper orientation of cam.

La orientación apropiada de leva.

Bonne orientation de la came.

This illustration shows how the CAM fastening system works.

Esta ilustración muestra el sistema de fijación de leva y como funciona.

Cette illustration montre le système de fixation CAME et son fonctionnement.

Lock

Apretar

Serrer

B345514015PCOM

6 /20

?? www.ameriwood.com ??

13 2

2 2

Proper orientation of CAM LOCK

Posición correcta de la cerradura de leva.

Bonne orientation de la SERRURE DE CAME

6 x9

B345514015PCOM

7 /20

?? www.ameriwood.com ??

2 2

13 2

Proper orientation of CAM LOCK

Posición correcta de la cerradura de leva.

Bonne orientation de la SERRURE DE CAME

6 x9

B345514015PCOM

8 /20

?? www.ameriwood.com ??

14 4

14 14

Screw the connector bolt (14) into the moldings as

shown. Press the molding against the panel and

turn the lock screw in the center of the connector

(13) clockwise to lock.

Atornille el perno conector (14) en las molduras

como es mostrado. Presione la moldura hacia el

panel y voltee el tornillo cerrador en el centro del

conector (13) ala derecha para laquear.

Vissez le boulon relieur (14) dans les moulures

comme montré. Pressez la moulure contre le

panneau et tournez la vis de blocage dans le centre

du raccord (13) dans le sens des aiguilles d'une

montre pour verrouiller.

B345514015PCOM

9 /20

?? www.ameriwood.com ??

Finished Edge

Borde Acabado

Bord Fini

12a

12b

12a

12b

B345514015PCOM

10 /20

?? www.ameriwood.com ??

Proper orientation of CAM LOCK

Posición correcta de la cerradura de leva.

Bonne orientation de la SERRURE DE CAME
