ES SLIMCOOL
®
2
ATENCIÓN:
Si durante el montaje el equipo se inclina o
se abate la cabina con el equipo montado,
se deberá esperar un mínimo de 60 minutos,
desde que el quipo quede horizontal, antes
de ponerlo en marcha.
Gracias por su adquisición y por conar en nuestra gama de productos. SlimCool es
un equipo de Aire Acondicionado diseñado y fabricado por dirna Bergstrom para ser
utilizado a motor del vehículo parado durante los períodos de descanso a la sombra y/o
por la noche.
El único mantenimiento requerido es la limpieza periódica del condensador al menos 1
vez al año (1) (ver página 9).
SlimCool está diseñado con la más avanzada tecnología para lograr un ecaz
rendimiento, una reducción en el gasto de combustible y en las emisiones de CO2a
la atmósfera. Son estas características lo que lo hace único en el mercado del Aire
Acondicionado para vehículos.
Si la temperatura en la cabina de su vehículo es muy elevada para el descanso, enfrie la
cabina con el Aire Acondicionado del vehículo durante unos minutos y después conecte
el SlimCool para mantener la temperatura de confort.
Para cualquier duda consulte a su concesionario o directamente a dirna Bergstrom, s.l.
No olvide solicitar a su concesionario su tarjeta de garantía.
!
(1) Para realizar esta operación, es necesario desmontar la tapa superior de plástico del equipo (8 tornillos
roscachapa) y soplar con aire a presión. Es recomendable que esta operación la realice un Servicio Autorizado
por dirna Bergstrom, s.l.
ES
SLIMCOOL
®
3
ºC
ºF
TEMP
ON/OFF
+
-
2
3
1
4

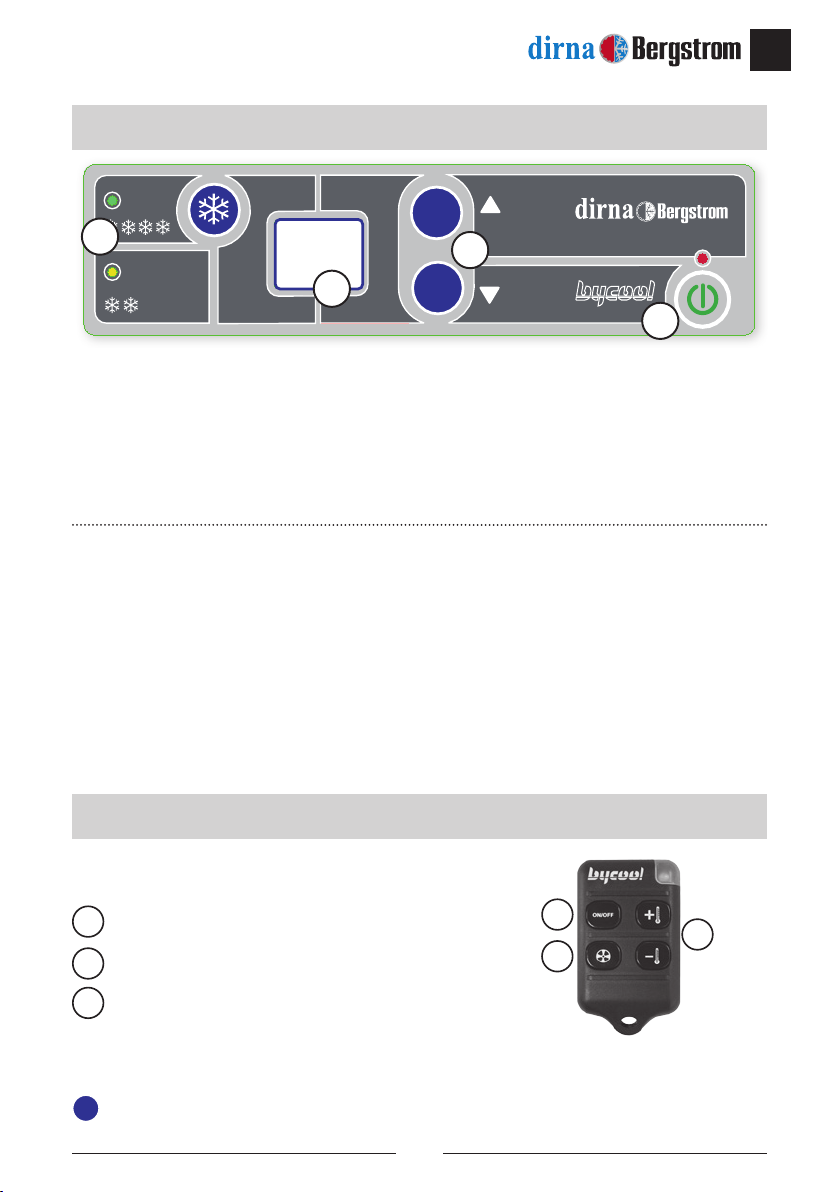

1.- On/off: encendido y apagado del equipo y selección de modos de funcionamiento.
2.- Indica el funcionamiento del compresor.
3.- Display: Pantalla donde se indica la función seleccionada y el estado del equipo.
4.- Selectores de temperatura: Selección de la temperatura ambiente y la velocidad del soplador
(esta sólo en modo manual), programación del mando y grados Fahrenheit.
• Al conectar, el equipo hace un chequeo de los leds y aparece en display 88--SC y se apaga.
Funciones del Mando a distancia:
Encendido / Apagado del equipo.
Control de las velocidades del soplador.
Control de temperatura.
Dar de alta el mando a distancia:
Para dar de alta el mando a distancia, con el equipo apagado mantener pulsada la tecla
-
del panel de control. Aparecerá en el display
C
C
parpadeando. Cuando quede jo,
Panel de control
Mando a distancia
Mensajes especiales del display (por favor mirar Diagnosis de averías):
l8
: Batería baja.
E2
: Fallo electroventilador o soplador.
E3
: Fallo compresor.
E5
: Sobrecalentamiento del módulo del compresor.
E9
: Protección compresor (cabina abatida).
E0
: Mal contacto de los cables del sensor de aire de retorno o sensor de aire de retorno averiado.
ec
: Fallo cable de comunicaciones.
1
2
3
1
2
3
ES SLIMCOOL
®
4
Al seleccionar
F0
en el display se muestra la temperatura seleccionada y le permite
al usuario elegir la temperatura de confort que aparecerá en el display de 15ºC a 27ºC
o 59ºF a 71ºF así como variar la velocidad del soplador del equipo (5 velocidades
señaladas con las siglas
u1
a
u5
).
La temperatura de confort se controla pulsando las teclas
-
+
del panel de control o
del mando.
Las velocidades del soplador será controlado manteniendo pulsadas las teclas
-
+
o del panel de control o desde del mando apareciendo en el display las siglas
u1
,
u2
,
u3
,
u4
,
u5
. Cuando el equipo está en funcionamiento aparecerá en el display
los grados seleccionados.
Pulsar la tecla On/off del panel de control o del mando. El equipo siempre arranca en
Función
F4
(Función Automática). Para cambiar de función se debe mantener pulsado
continuamente On/off del panel de control, irán apareciendo las distintas funciones
en el display, soltar al obtener la función deseada. En la primera puesta en marcha el
equipo se iniciará con los parámetros establecidos de fábrica.
Encendido del equipo
Función
F0
-Funcionamiento Manual
Dar de baja el mando a distancia:
Para dar de baja el mando a distancia se debe mantener pulsada la tecla
-
del panel
de control hasta que aparezca en el display
C
C
, parpadeando, cuando quede jo pulsar
la tecla
+
del panel antes de 30 seg. o habrá que repetir la operación completa.
Funciones del equipo:
-
F0
- Función manual.
-
F1
- Función termómetro digital.
-
F2
- Función programadora de tiempo
-
F4
- Función funcionamiento automático del equipo.
-
F6
- Función Selección º F.
pulsar la tecla On/Off del mando antes de 30 seg. y el equipo emitirá una señal
acústica de conrmación. En caso de que esto no suceda, repetir la operación completa.
ES
SLIMCOOL
®
5
Seleccionando esta función se indica en su display la temperatura interior de la cabina.
Función
F1
-Función termómetro digital
F2
programa al equipo para su desconexión automática en un período de entre 1 y
9 horas. Para programar mantener pulsada la tecla On/off hasta visualizar en el
display
F2
, seleccionar el tiempo de funcionamiento con las teclas
-
+
y conrmar
pulsando On/off .
Al seleccionar
F4
le permite al usuario elegir la temperatura de confort 15ºC a 27ºC, o
59ºF a 71ºF que selecionará desde las teclas
-
+
del panel de control o de las teclas
del mando. Al seleccionar aparecerá en el display intercalados
CA
y los
grados seleccionados. Con esta función el equipo regula y controla automáticamente la
temperatura de confort actuando sobre las velocidades del ventilador y los compresores.
Pulsando la tecla del mando a distancia se anula la función
F4
y pasa a
F0
(Función Manual).
Para activar esta función se debe mantener pulsada la tecla On/off hasta que
aparezca en el display
F6
, soltar la tecla y se activará directamente ºF. Para volver a
ºC se debe mantener pulsada la tecla
-
del panel de mandos con el equipo apagado,
aparecerá en el display
C
C
parpadeando, cuando se quede fijo pulsar la tecla
+
del panel de mando. Al realizar esta operación el mando se desactiva por lo que al
nalizar se debe dar de alta el mando.
Función
F2
-Función Programadora de tiempo
Función
F4
-Funcionamiento automático del equipo
Función
F6
- Selección ºF
ES SLIMCOOL
®
6
TODOS LOS MODELOS CON TOMA ORIGINAL EN ESCOTILLA

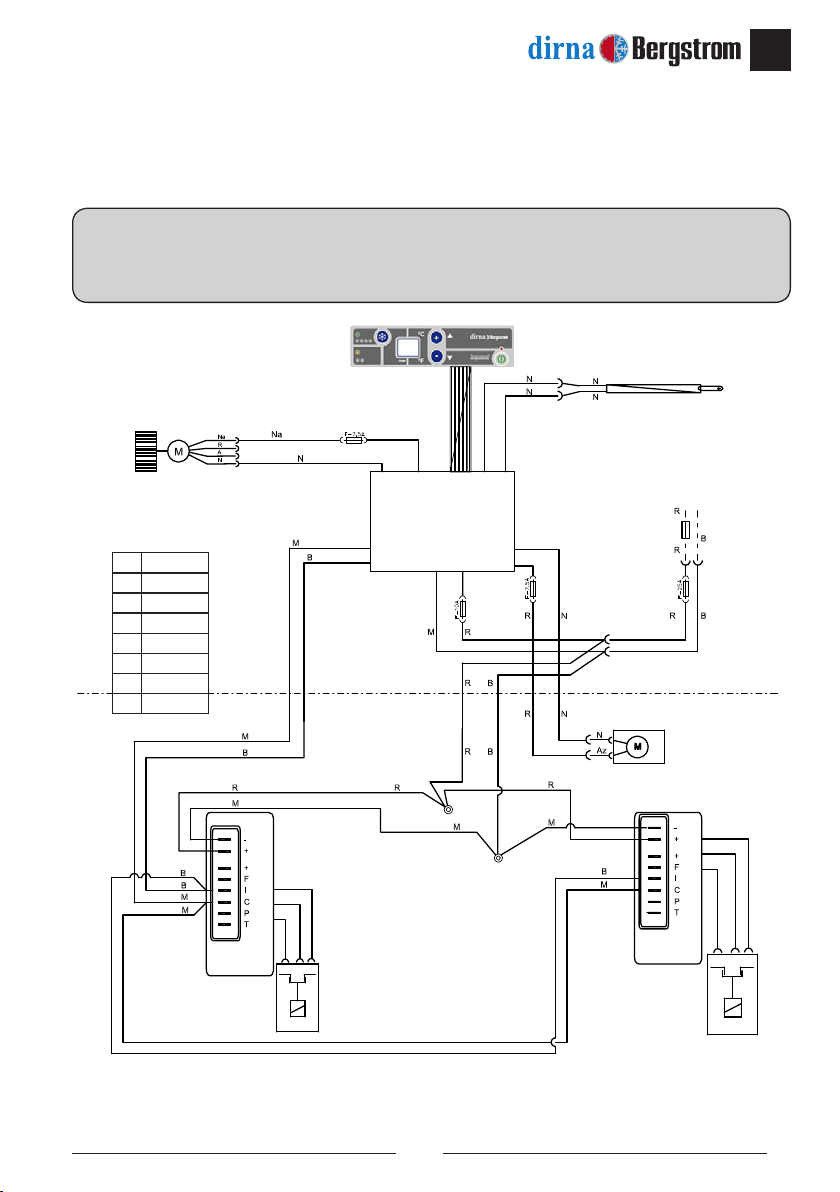

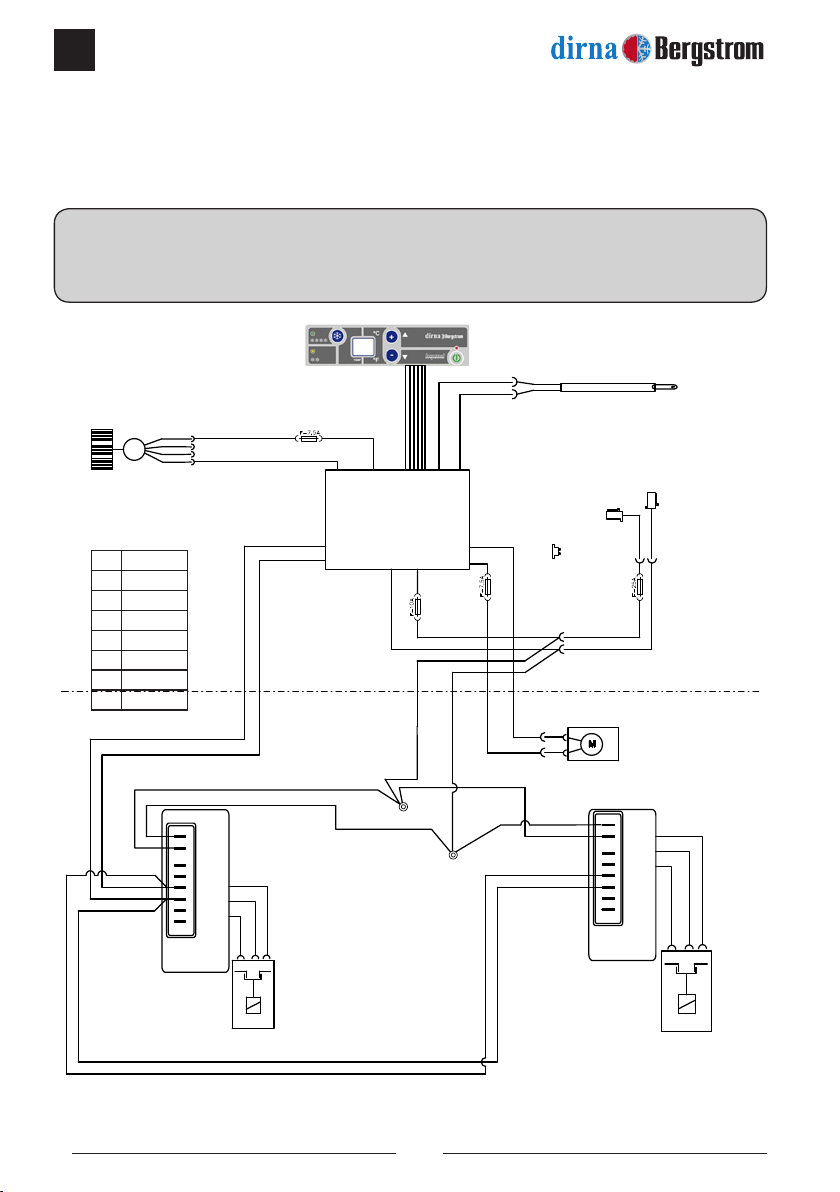

Esquema eléctrico
N
N
N
N
Na
N
B
M
M
RB
B
M
-
+
+
R
M
F
I
C
P
T
-
+
+
F
I
C
P
T
R
M
NR
NR
RR
M
N
Az
Na
R
A
N
R B
M
B
B
M
M
M
B
M
B
R
R
B
M
Az Azul
NNegro
RRojo
V Verde
BBlanco
AAmarillo
Na Naranja
M Marrón
Sensor
aire de retorno
Control
electrónico
Soplador
centrífugo
Ventilador del
condensador
Módulo
electrónico
Compresor
Módulo
electrónico
Compresor
Fusible 25A
(en caja de fusibles
original)
Compresor
Compresor
2 Amp.
PWM.
NTC 15KΩ a 25º
Consumo 30 mAmp.
4 Amp.
¡AVISO IMPORTANTE!
Precaución de no invertir las polaridades al conectar la alimentación en el equipo el display no se
enciende y el equipo no funciona.
ES
SLIMCOOL
®
7
TODOS LOS MODELOS EURO 5 DETRÁS DE LAS GUANTERAS

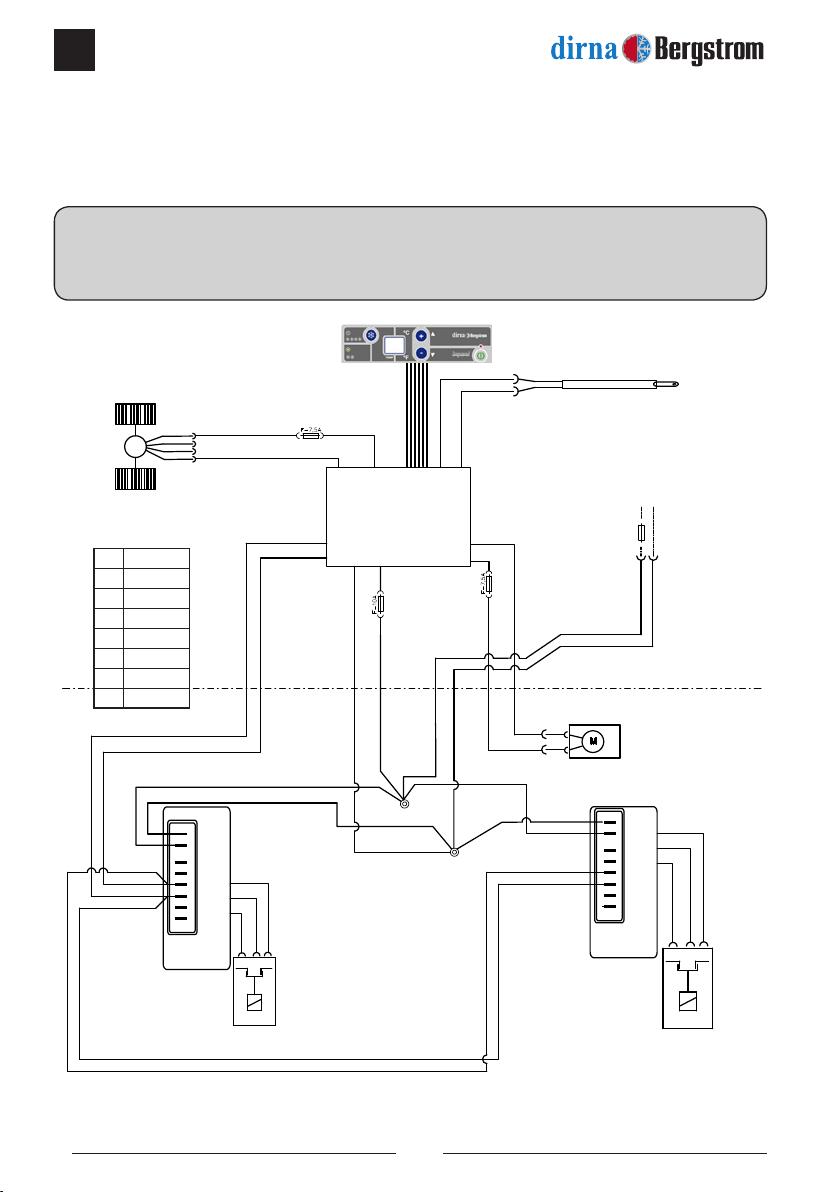

Esquema eléctrico
Az Azul
NNegro
RRojo
V Verde
BBlanco
AAmarillo
Na Naranja
M Marrón
Sensor
aire de retorno
Control
electrónico
Soplador
centrífugo
Ventilador del
condensador
Módulo
electrónico
Compresor
Módulo
electrónico
Compresor
Fusible 40A
(en caja de fusibles
original)
Compresor
Compresor
2,9 Amp.
PWM.
NTC 15KΩ a 25º
Consumo 30 mAmp.2,6 Amp.
¡AVISO IMPORTANTE!
Precaución de no invertir las polaridades al conectar la alimentación en el equipo el display no se
enciende y el equipo no funciona.
ES SLIMCOOL
®
8
MODELOS EURO 6 SIN TOMA ORIGINAL EN ESCOTILLA
Esquema eléctrico
N
N
N
N
Na
N
B
M
M
RB
B
M
-
+
+
R
M
F
I
C
P
T
-
+
+
F
I
C
P
T
R
M
NR
NR
RR
M
R B
N
Az
Na
R
A
N
R B
Az M
M
B
B
M
M
M
B
M
B
Az Azul
NNegro
RRojo
V Verde
BBlanco
AAmarillo
Na Naranja
M Marrón
Sensor
aire de retorno
Control
electrónico
Soplador
centrífugo
Ventilador del
condensador
Módulo
electrónico
Compresor
Módulo
electrónico
Compresor
Fusible 25A
en conector
original
Conectores
originales
Compresor
Compresor
2,9 Amp.
PWM.
NTC 15KΩ a 25º
Consumo 30 mAmp.
2,6 Amp.
¡AVISO IMPORTANTE!
Precaución de no invertir las polaridades al conectar la alimentación en el equipo el display no se
enciende y el equipo no funciona.
ES
SLIMCOOL
®
9

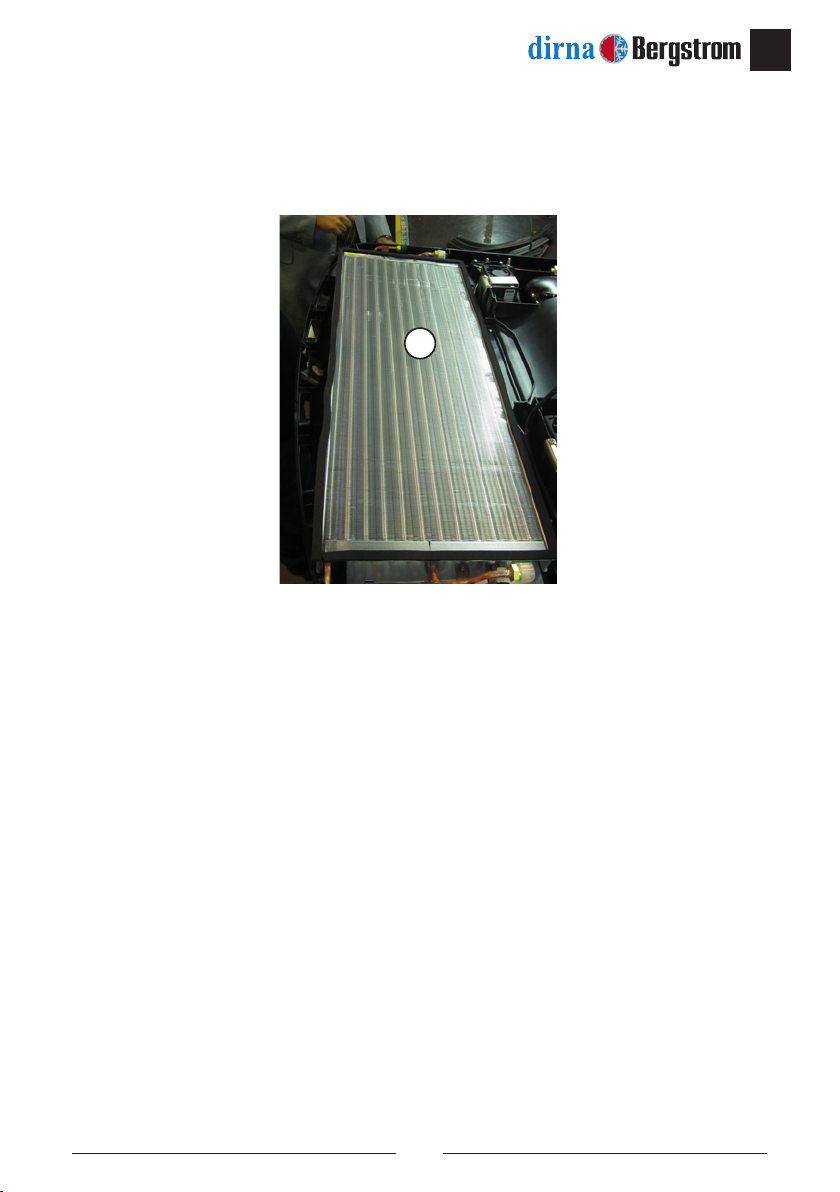

Para limpiar el condensador (*) es necesario desmontar la tapa superior del equipo (8
tornillos roscachapa) y soplar con aire a presión el condensador. Es recomendable que
ésta operación la realice un servicio autorizado por dirna Bergstrom.
*
EN SLIMCOOL
®
10
CAUTION:
If the cabin is tilted during assembly with
the unit in place, wait for at least 60 minutes
with the unit in horizontal position before
starting it up.
Thank you for your purchase and for placing your trust in our range of products. SlimCool
is an air conditioning unit designed and manufactured by dirna Bergstrom to run off a
stationary vehicle’s engine during rest periods in the shade and/or at night.
The only maintenance required is periodic cleaning of the condenser at least once per
year (1) (see page 17).
SlimCool is designed with cutting-edge technology to achieve high performance,
reduced fuel consumption and a lower level of CO2 emissions. These are the features
which make it unique on the vehicle air conditioning market.
If the temperature in the vehicle cabin is too hot for comfort, cool down the cabin with the
vehicle’s air conditioning for a few minutes and then connect the SlimCool to maintain
this comfort temperature.
For any questions, ask your dealer or contact dirna Bergstrom, s.l. directly.
Remember to ask your dealer for your warranty card.
!
(1) In order to carry out this operation, rst take down the unit’s plastic top cover (8 self-tapping screws) and
blow with pressurised air. We recommend entrusting this operation to a technical service authorised by dirna
Bergstrom, s.l.
Autres manuels pour TRP SLIMCOOL
4
Ce manuel convient aux modèles suivants
1
Table des matières
Langues :
Autres manuels dirna Bergstrom Climatiseur
dirna Bergstrom
dirna Bergstrom Bycool Flat Concept Manuel utilisateur
dirna Bergstrom
dirna Bergstrom bycool DINAMIC 1.2 Mode d’emploi
dirna Bergstrom
dirna Bergstrom bycool green line COMPACT 1.6 Mode d’emploi
dirna Bergstrom
dirna Bergstrom bycool green Series Mode d'emploi
dirna Bergstrom
dirna Bergstrom bycool green line LITE Manuel utilisateur
dirna Bergstrom
dirna Bergstrom bycool green line LITE Manuel utilisateur
dirna Bergstrom
dirna Bergstrom bycool green line COMPACT 1.6 Manuel utilisateur
dirna Bergstrom
dirna Bergstrom TRP COMPACT N&D Mode d'emploi
dirna Bergstrom
dirna Bergstrom bycool SLIM Manuel utilisateur
dirna Bergstrom
dirna Bergstrom TRP SLIMCOOL Mode d'emploi
dirna Bergstrom
dirna Bergstrom bycool green line COMPACT 1.4 Manuel utilisateur
dirna Bergstrom
dirna Bergstrom bycool green line COMPACT 1.4 Manuel utilisateur
dirna Bergstrom
dirna Bergstrom bycool green line COMPACT 1.4 Manuel utilisateur
dirna Bergstrom
dirna Bergstrom Bycool Green Line Lite DAF XF Manuel utilisateur
dirna Bergstrom
dirna Bergstrom COMPACT 1.4 Mode d’emploi
dirna Bergstrom
dirna Bergstrom Bycool Compact Series Manuel utilisateur
dirna Bergstrom
dirna Bergstrom Bycool Compact 1.4 Manuel utilisateur
dirna Bergstrom
dirna Bergstrom TRP SLIMCOOL Mode d’emploi
dirna Bergstrom
dirna Bergstrom Bycool Compact 1.4 Manuel utilisateur
dirna Bergstrom
dirna Bergstrom bycool green line INTEGRAL POWER Manuel utilisateur
dirna Bergstrom
dirna Bergstrom Bycool Green Line Dinamic 1.1 Mode d’emploi
dirna Bergstrom
dirna Bergstrom bycool green line COMPACT 1.4 Manuel utilisateur
dirna Bergstrom
dirna Bergstrom bycool green line SLIM FIT Manuel utilisateur
dirna Bergstrom
dirna Bergstrom bycool green line LITE Manuel utilisateur
