COMPACT 1.4

Atención

Al instalar el equipo de aire acondicionado en el techo

se debe proteger la parte superior de la cabina con un

paño ó manta protectora para evitar posibles arañazos.

Al instalar Compact en el techo hay que tener en cuenta

que, normalmente, las cabinas que vienen provistas de

escotilla, tienen una estructura suciente para soportar

el peso del equipo. Sin embargo, cuando no ocurra así y

sea necesario realizar corte en el techo ó incluso si en el

caso de llevar escotilla el material no es lo sucientemente

resistente (caso de techo de bra, plástico, etc...) es el

instalador el que debe decidir, bajo su responsabilidad,

sobre la necesidad de reforzar el techo para evitar

posibles deformaciones, roturas, entradas de agua, etc...

habilitando los medios para que esto no ocurra.

Atención

Si durante el montaje el equipo se inclina, se

deberá esperar un mínimo de 60 minutos desde

que el equipo quede en posición horizontal

antes de ponerlo en funcionamiento.

Herramientas

Juego de Llaves Torx

Juego de Llaves Allen

Llave ja 10, 13, 14

Tijeras

Flexómetro

Documentación incluída

Instrucciones de montaje 1001207490

Manual del usuario 1001204545

Diagnosis de averías 1001204543

Garantía 220AA10017

Advertencias

El personal instalador debe poseer una formación

suciente en Aire Acondicionado de vehículos.

dirna Bergstrom, .s.l. queda exenta de

responsabilidad si se producen averías que procedan

de una inadecuada manipulación ó instalación

del equipo, ó por modicaciones y sustituciones

efectuadas sin nuestra expresa autorización por

escrito.

Equipo precargado con gas refrigerante. en

cada circuito. (No manipular el circuito de gas

refrigerante).

Véase procedimiento de garantía del producto

incluido en Diagnosis de Averías.

Véase Manual de Usuario del equipo para el correcto

funcionamiento del mando a distancia y del panel de

control.

Al nalizar la instalación se debe entregar al usuario:

Manual del Usuario, Garantía y Diagnosis de

averías.

Recomendaciones

Para el montaje

• Antes de iniciar el montaje leer las instrucciones y

seguirlas durante el proceso de instalacion.

• Usar las herramientas adecuadas para cada

operación.

Electricidad

• Desconectar la llave de contacto.

• Desconectar la batería antes de empezar el

montaje.

• Asegurar el conexionado de los componentes

eléctricos, vericando su correcto encaje. Simbología

Frágil

Atención corte!

Riesgo eléctrico

COMPACT 1.4 ES

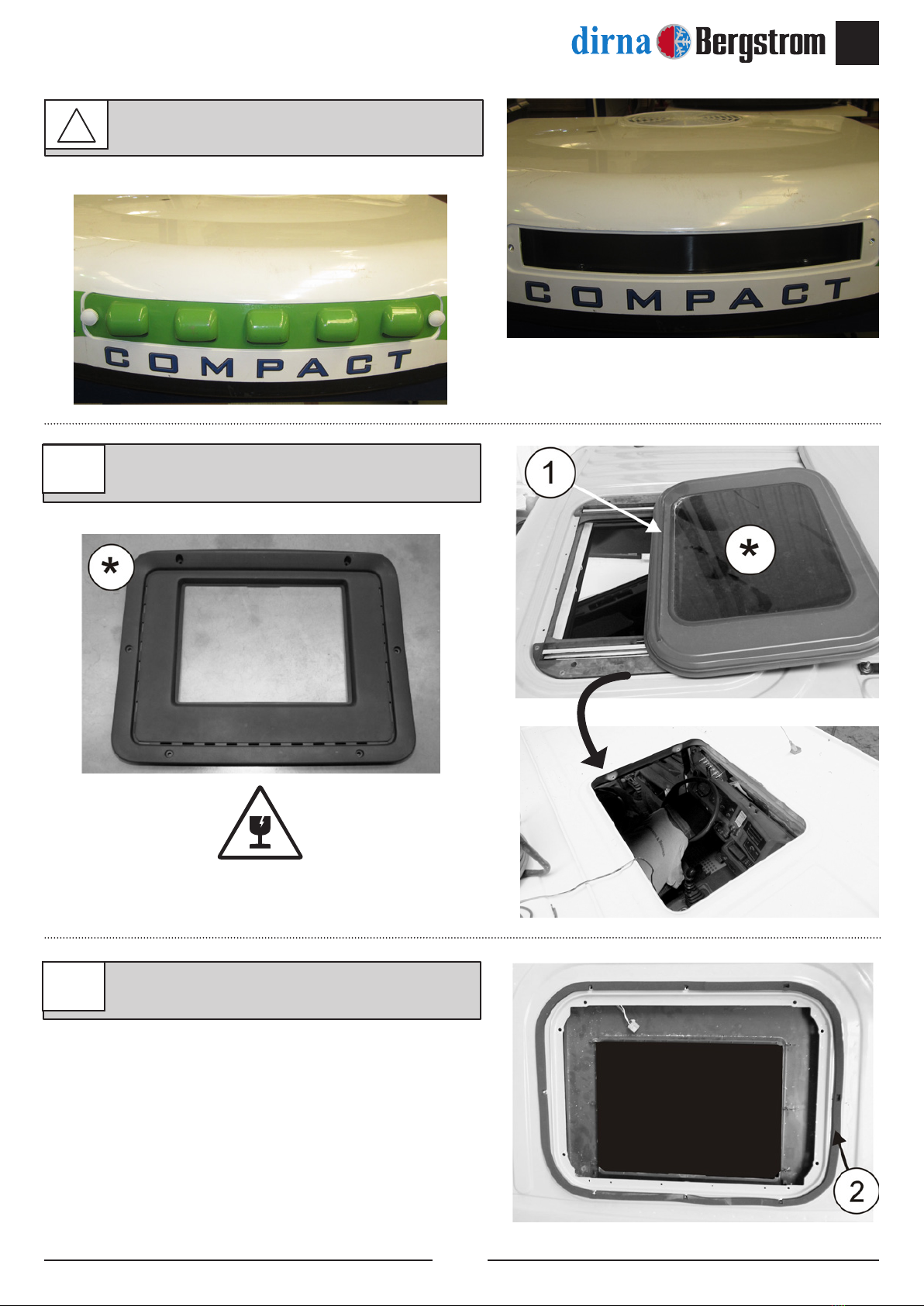

Desmontar tapa escotilla, marco interior y

entregar al cliente

Pegar junta EPDM de 30x25mm, alrededor

del corte o del hueco de escotilla.

Antes de empezar con el montaje, montar

rejilla entrada aire delantera.

COMPACT 1.4

3EXTERIOR CABINA:

Posicionar el Compact en el hueco de la

escotilla.

¡Atención! Al colocar el equipo encima del

hueco escotilla, revisar que las salidas

de desagüe no queden obstruidas por la

junta EPDM.

Junta

Eliminar

Junta

COMO CORTAR LA JUNTA EPDM

PARA EVITAR FILTRACIÓN DE

AGUA EN LA CABINA

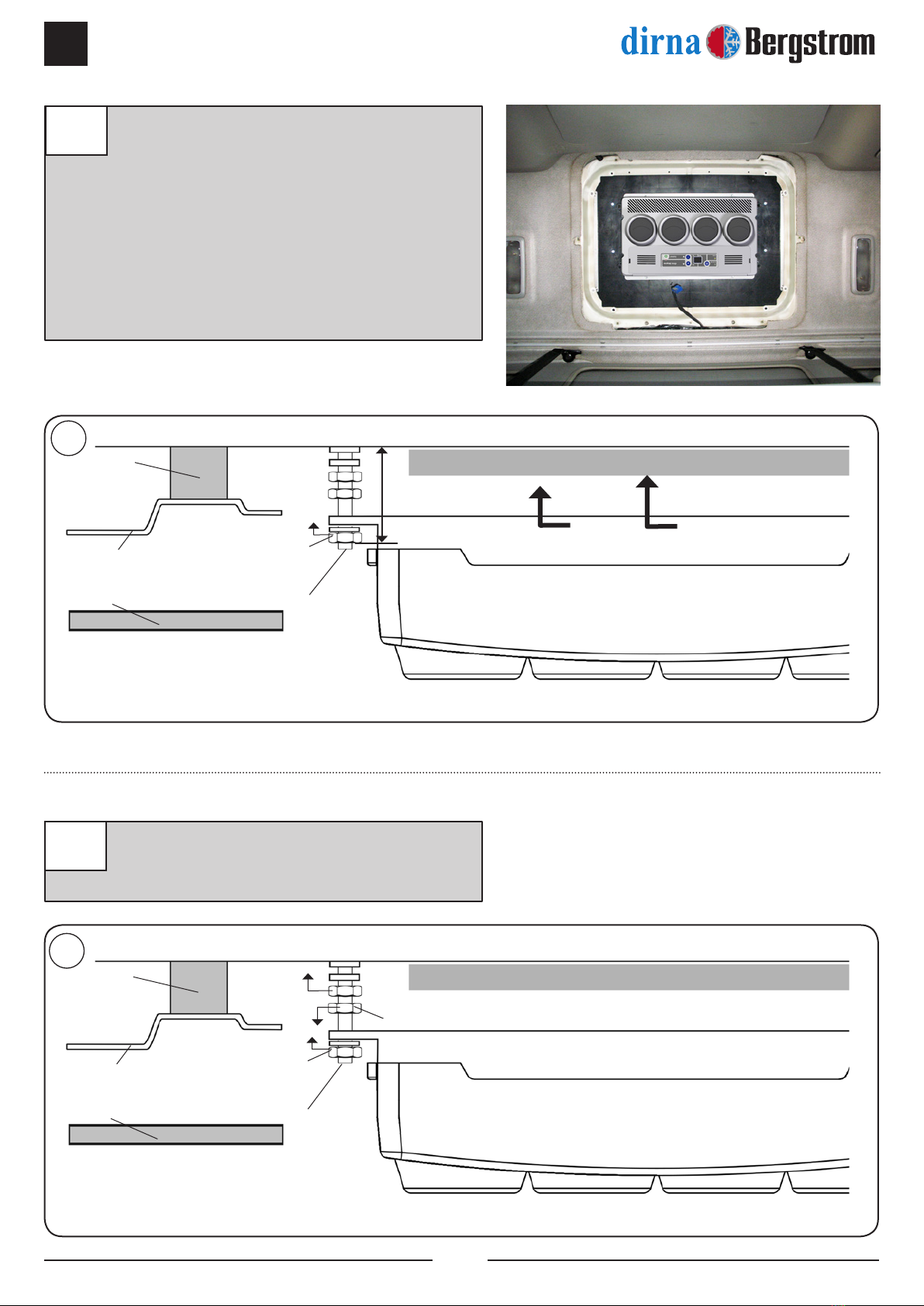

A- Pegar la junta, manteniendo 100

mm de papel protector por cada

lado.

B- Quitar los dos piezas de papel.

C- Pegue presionado ambos nales.

Junta

Techo cabina

Junta

100 mm Aprox. (papel protector)

15 mm

Escotilla

COMPACT 1.4 ES

5INTERIOR CABINA:

Roscar 5 mm aproximadamente (4) espárragos

8/125x100-70 ó 120, la medida se elegirá

tras presentar los soportes de sujección y

teniendo en cuenta que los espárragos deben

sobresalir de los mismos por la parte inferior

unos 20 mm.

20 mm

5 mm

Soporte

Espárrago

Base Compact

6Colocar (1) arandela Ø 7 de goma, (1) arandela

plana Ø 8 ala ancha, (2) tuerca M8 y (1) arandela

plana Ø 8 ala ancha , en cada uno de los

espárragos anteriores; siguiendo dicho orden.

5 5

Arandela

goma

Arandela plana

Ø 8 ala ancha

Arandela plana

Ø 8 ala ancha

Tuerca M8

Distancia

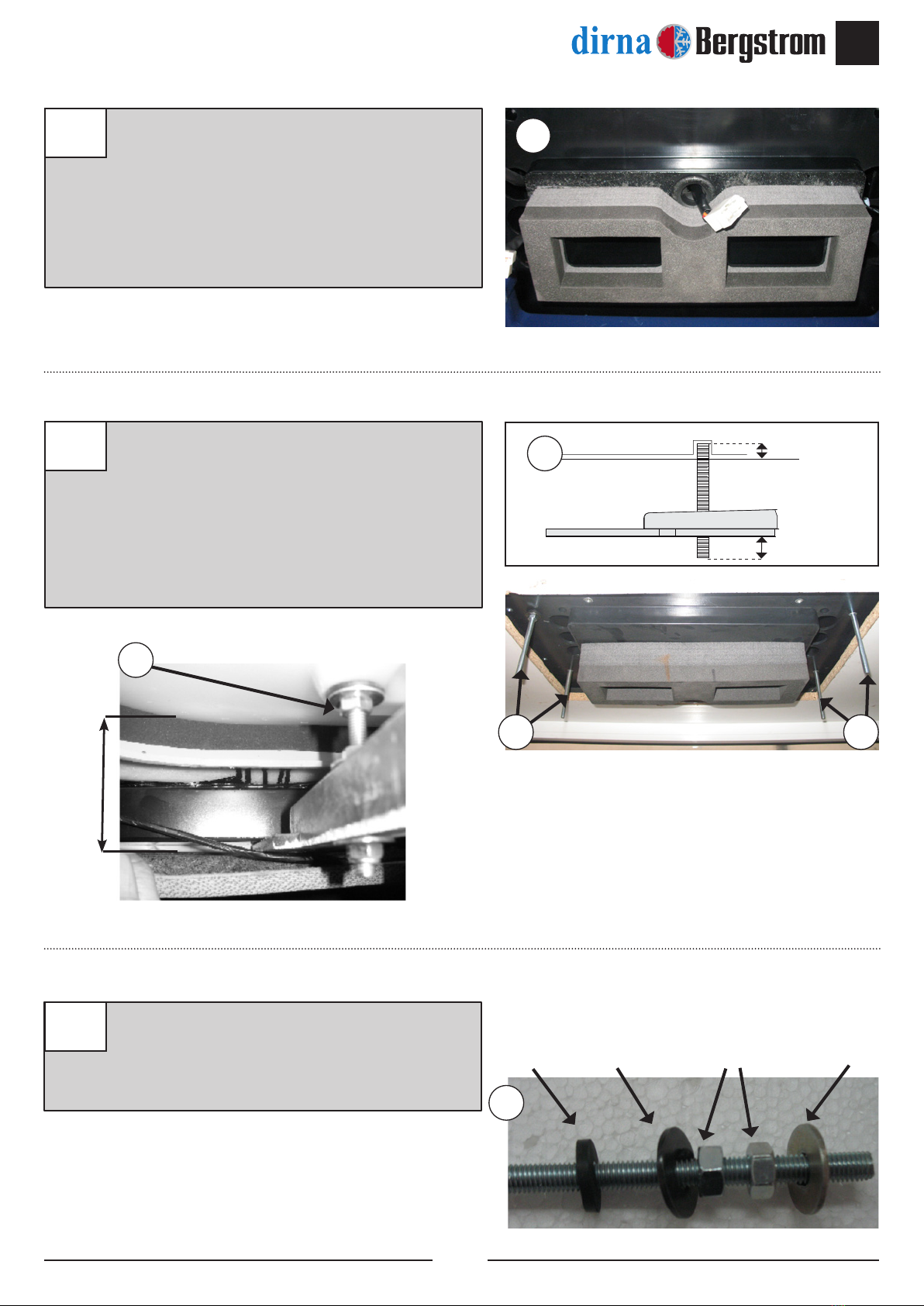

4Colocar canalizador gomaespuma quedando

la parte más blanda en la base del equipo.

Atención: Dependiendo de la cabina, es

posible que sea necesario usar los (2)

canalizadores suminitrados para que el panel

de distribución de aire quede totalmente

ajustado con ellos.

COMPACT 1.4

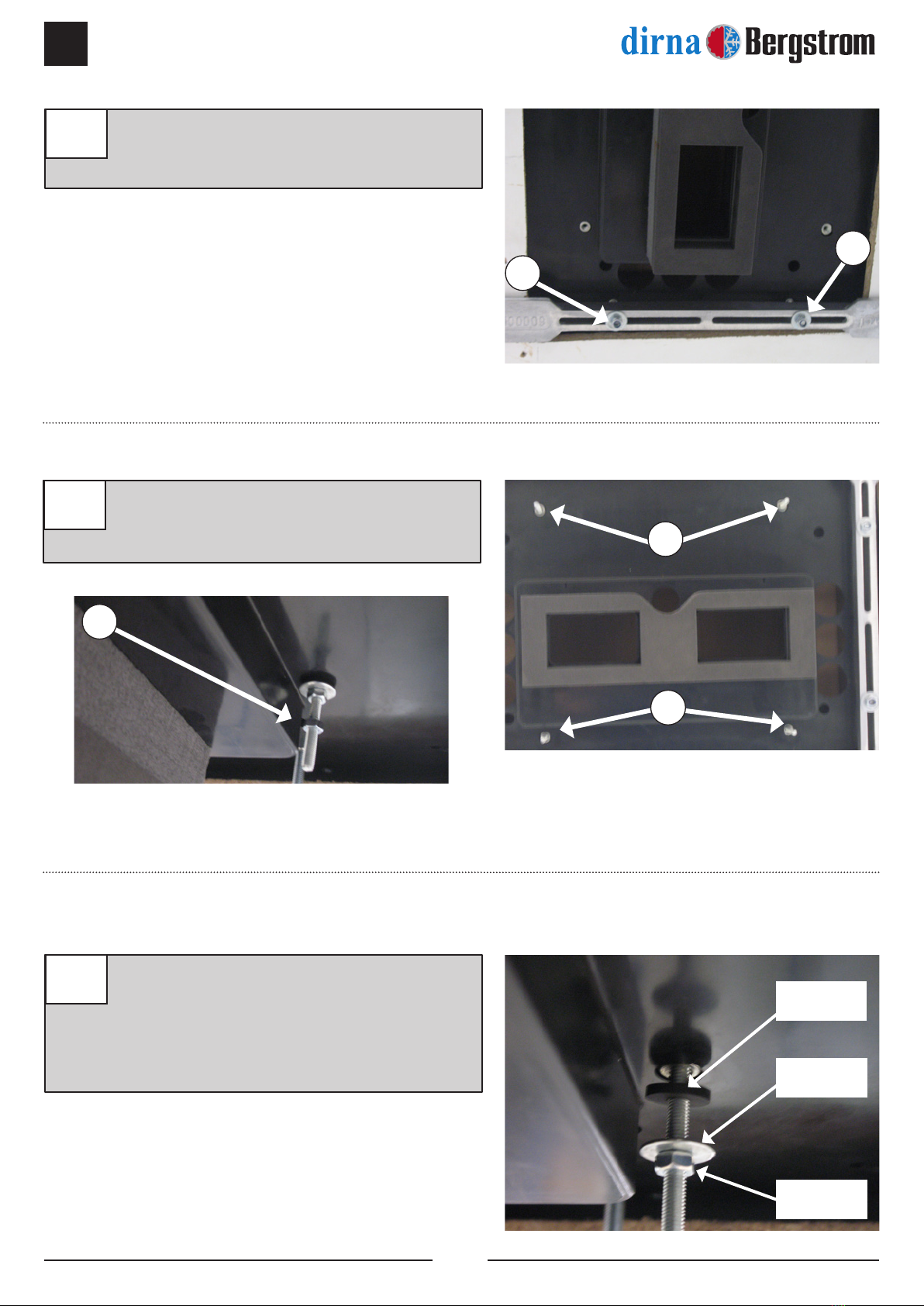

7Colocar (2) soportes sujeción, con (1) arandela

y (1) tuerca autoblocante M8, sin llegar a

apretar.

8Roscar 10 mm (4) espárragos M6, donde se

indica, según distancia (D) del esquema del

punto 10.

9Colocar (1) arandela Ø6 de goma, (1)

arandela plana Ø6 ala ancha y (1) tuerca M6,

sobre cada uno de los espárragos de M6. A

continuación apretar la tuerca hasta que la

arandela de goma quede un poco oprimida.

Arandela

goma

Arandela

ala ancha

Tuerca M6

COMPACT 1.4 ES

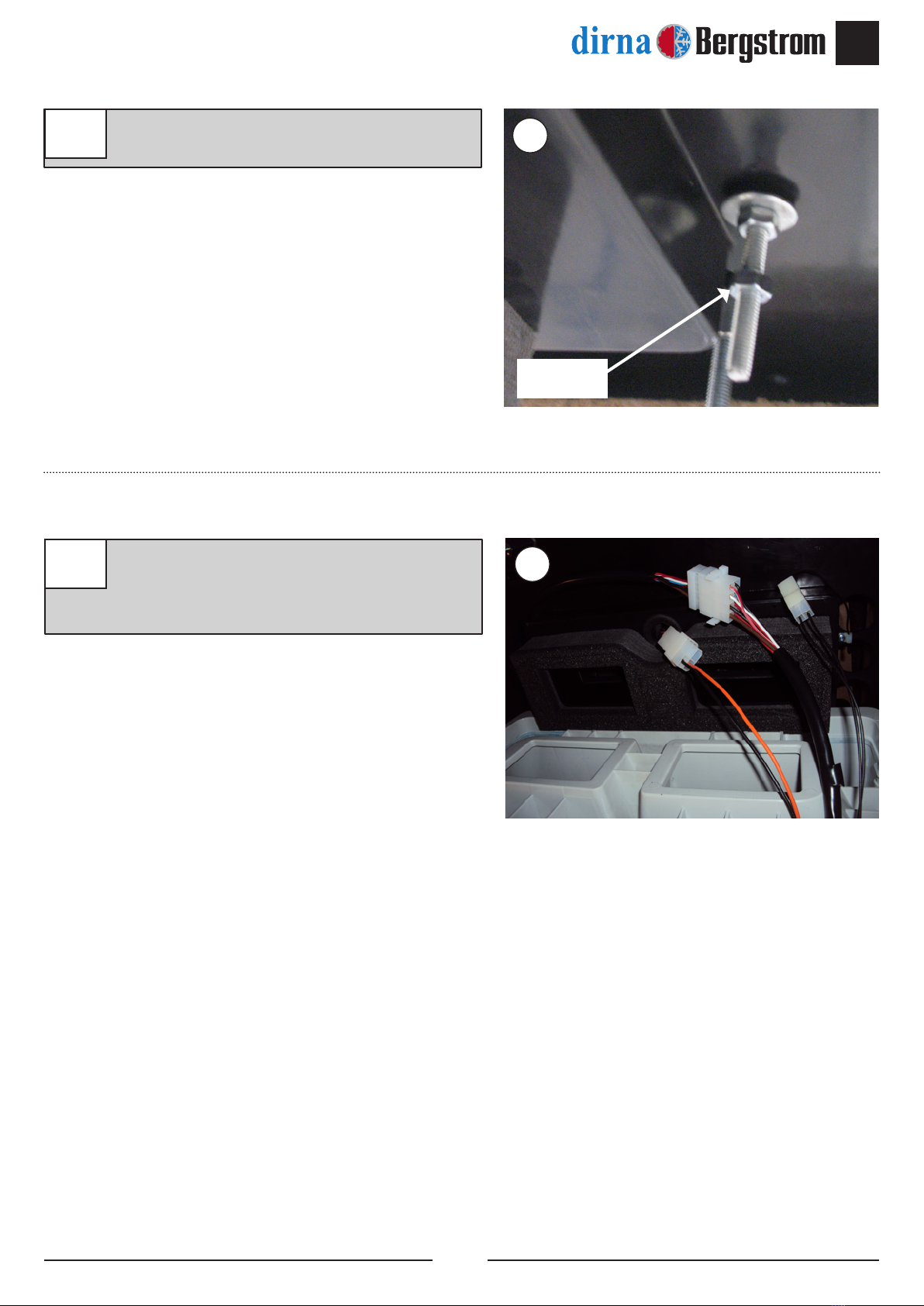

9a Colocar (1) tuerca M6 sin apretar en cada

espárrago. 9a

Tuerca M6

9b Conectar la caja de 2 vías del sensor del aire

de retorno, la caja de 4 vías del soplador y la

de 8 vías de conexión de los cableados del

control electrónico.

COMPACT 1.4

Tapizado

Junta

EPDM

Techo cabina Tuerca M6

Espárrago M6

10 Base Compact

Gomaespuma

10 Colocar panel de distribución de aire en los

espárragos anteriores con (1) arandela M6

ala ancha y (1) tuerca M6 en cada espárrago.

Apretar tuercas hasta que el canalizador del

panel de distribución de aire haga tope en el

acoplamiento canalizador colocado en el equipo.

Importante: El canalizador de gomaespuma

debe hacer tope contra la goma espuma

superior del equipo para evitar fugas de aire.

Tuerca M6 (9a)

Tapizado

Junta

EPDM

Techo cabina Tuerca M6

Espárrago M6

11 Base Compact

Gomaespuma

Panel interior de distribución de aire

11 Apretar tuerca del punto 9a hasta hacer tope

con la parte superior del panel de distribución

de aire.

COMPACT 1.4 ES

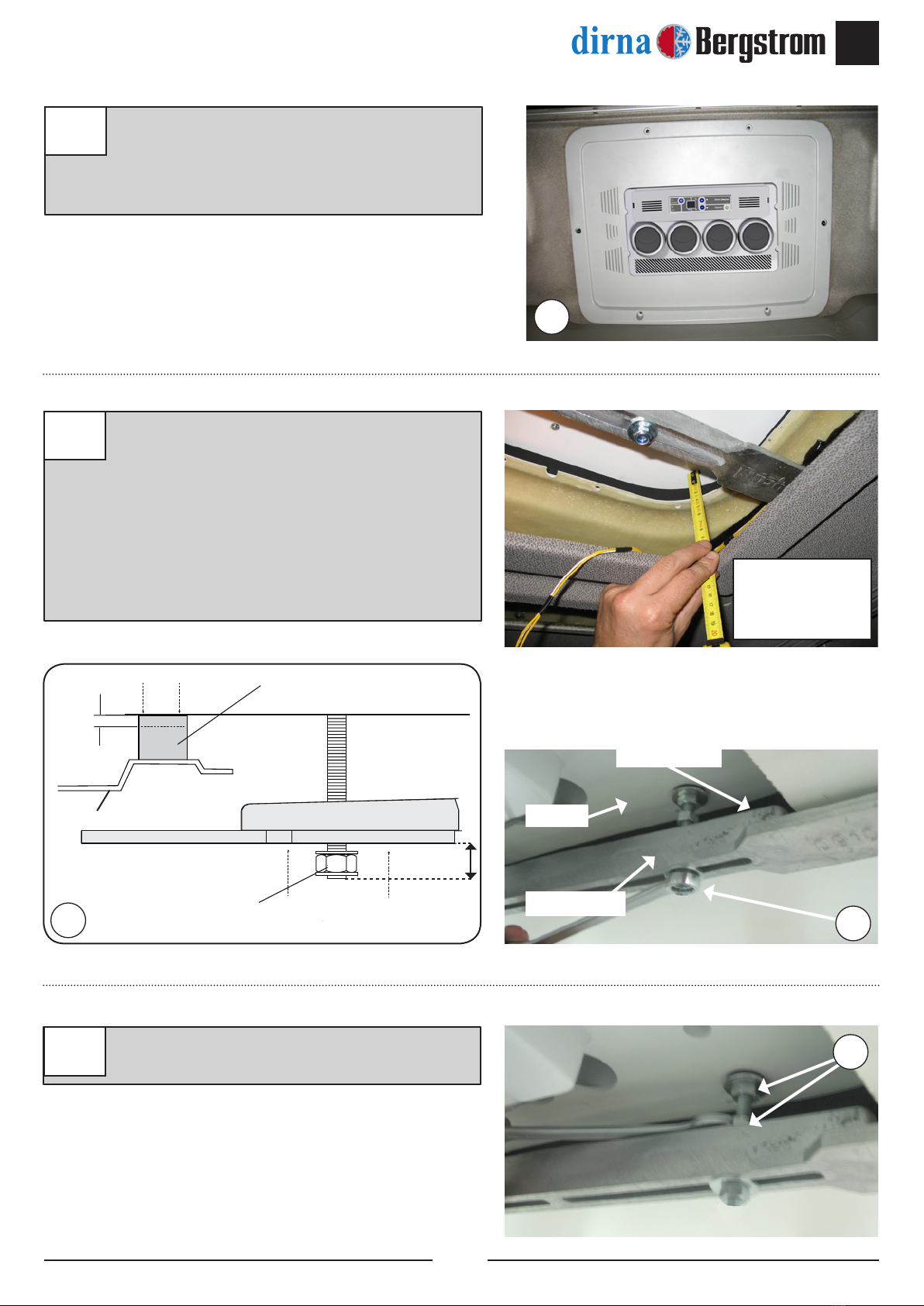

12 Presentar consola con tornillos originales y

centrar el equipo en la posición mas idónea,

hasta hacer coincidir los tornillos originales en

su ubicación.

Comprobar la

compresión de la

junta EPDM usando

un exómetro en las

cuatro esquinas.

Junta EPDM

Base

Soporte

Apretar las tuercas hasta el

apriete de la junta de goma

entre 3 y 6 mm.

3-6mm.

Techo cabina

Junta EPDM

10 mm*

(*) (aprox. después de apretar)

13 Fijar los soportes de sujección apretando las

tuercas hasta el apriete de la junta de EPDM

exterior del equipo entre 3 y 6mm.

Importante: Para evitar posibles ltraciones

de agua al interior de la cabina se debe

asegurar el apriete de la junta EPDM con la

base del Compact tal y como se indica en el

esquema.

14 Apretar (4) tuercas M8 al soporte y (4) a la

base del Compact.

COMPACT 1.4

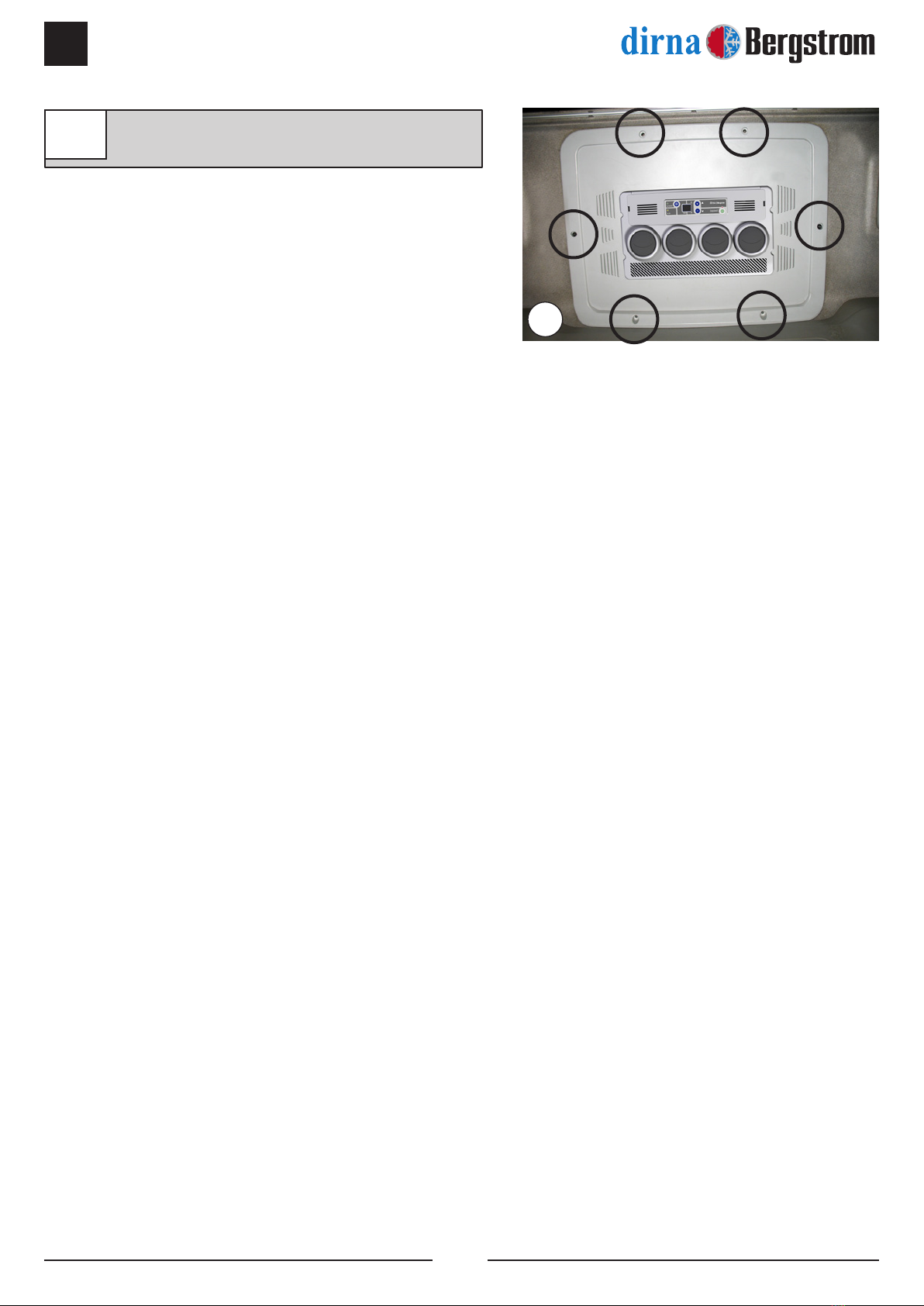

15 Colocar consola con (6) tornillos originales.
