Dimplex DFI23TRIMX Manuel utilisateur

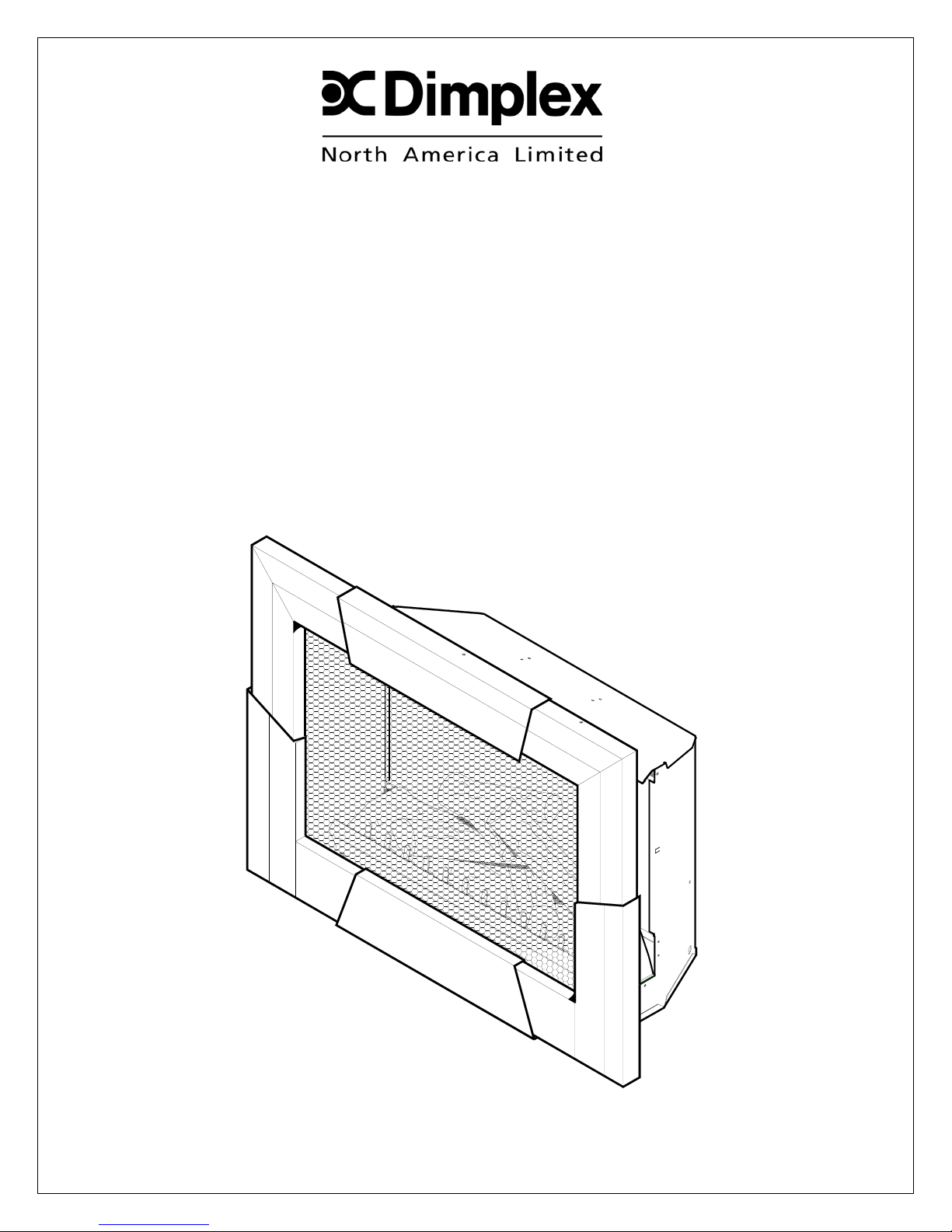

PRACTICAL USERS GUIDE FOR THE

FIREPLACE TRIM

MODEL NUMBER:

DFI23TRIMX

7205080100REV00

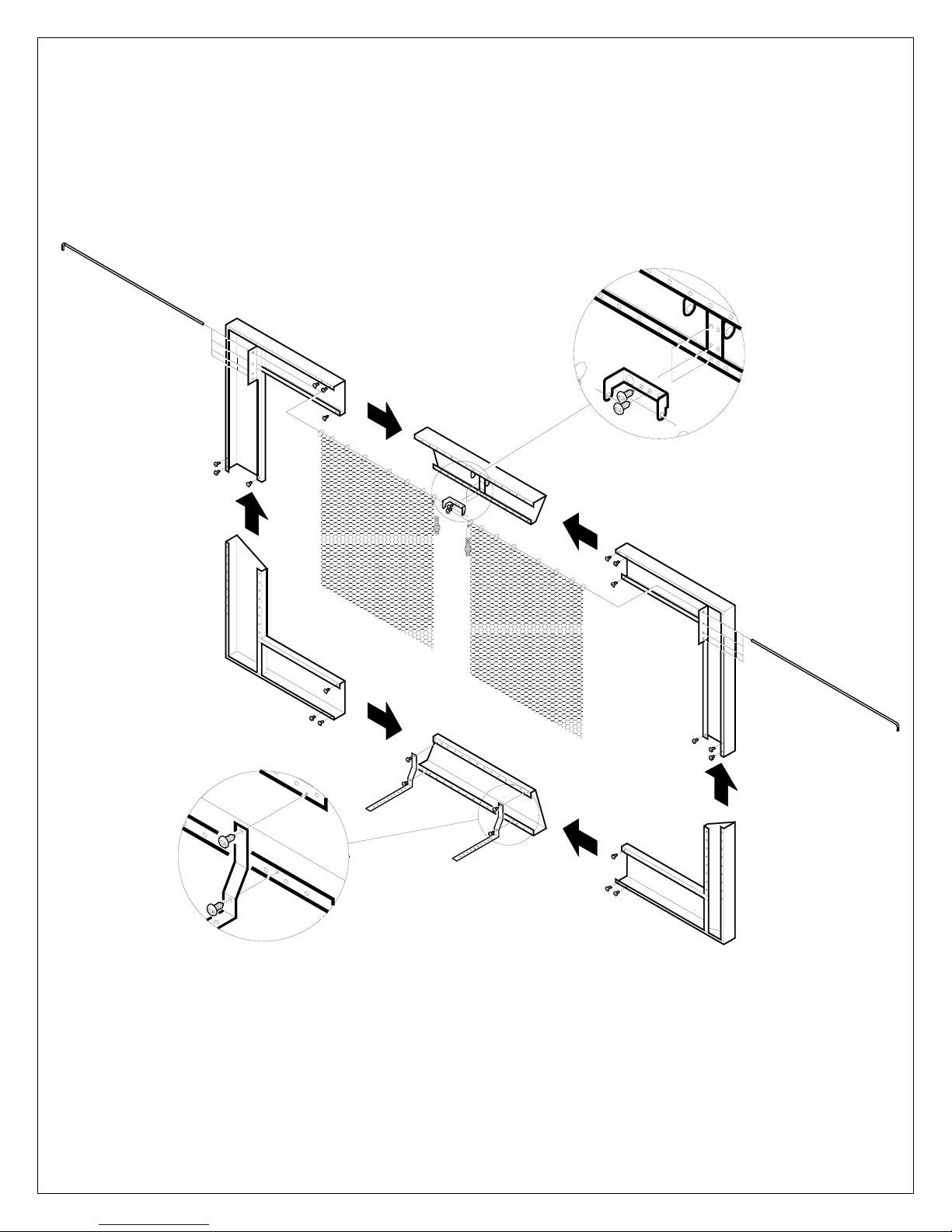

FIREPLACE TRIM ASSEMBLY

TOP

BOTTOM

NOTE:

VIEW FROM BACK OF FIREPLACE TRIM

FIREPLACE TRIM INSTALLATION

1. Adjust trim width and height to fit the fireplace opening.

2. Install the two L-shaped brackets (A) onto the back of the trim

with the screws provided.

3. Install the two brackets (B) onto the bottom of the fireplace

insert with the crews provided.

4. Slide the trim into the brackets that are mounted on the bottom

of the fireplace insert.

5. Adjust the trim to the desired depth and secure with the two

screws provided.

6. Slide the trim and fireplace insert assembly into the fireplace

opening so the trim fits flush to the fireplace opening.

NOTE:

TRIM SHOWN FROM BACK

_______________________________________

1-888-DIMPLEX

1-888-346-7539

Approved for use in the United States and Canada

1367 Industrial Road

Cambridge, Ontario

Canada, N1R 7G8

GUIDE PRATIQUE DE

L’UTILISATEUR RELATIF À LA

BORDURE DE FOYER

MODÈLE NUMÉRO :

DFI23TRIMX

7205080100REV00

ASSEMBLAGE DE LA BORDURE

DU FOYER

DESSUS

BASE

NOTA :

VUE DE L’ARRIÈRE DE LA BORDURE DU FOYER

INSTALLATION DE LA BORDURE DU FOYER

1. Ajuster la largeur et la hauteur de la bordure de façon à ce

qu’elle cadre avec l’ouverture du foyer.

2. À l'aide des vis fournies, fixer les deux supports en « L » (A) sur

l'arrière de la bordure.

3. À l'aide des vis fournies, fixer les deux supports (B) sur la base

du foyer encastrable.

4. Faire glisser la bordure dans les supports fixés à la base du foyer.

5. Placer la bordure à la profondeur voulue et fixer en place à l’aide

des vis fournies.

6. Faire glisser la bordure et l'ensemble du foyer dans l'ouverture afin

que la bordure s’ajuste parfaitement à l’ouverture du foyer.

NOTA :

VUE DE L’ARRIÈRE DE LA BORDURE

_______________________________________

1-888-DIMPLEX

1-888-346-7539

Approuvé pour utilisation aux États-Unis et au Canada

1367 Industrial Road

Cambridge, Ontario

Canada, N1R 7G8

GUÍA PRÁCTICA DEL USUARIO

PARA LA CHIMENEA TRIM

NÚMERO DE MODELO:

DFI23TRIMX

7205080100REV00

MONTAJE DE LA CHIMENEA TRIM

PARTE SUPERIOR

PARTE INFERIOR

NOTA:

VISTA TRASERA DE LA CHIMENEA TRIM
