DIMOEL SHUT Manuel utilisateur

DIMOEL

www.dimoel.es

SHUT

MOTORREDUCTORES TUBULARES CON

FINAL DE CARRERA MECÁNICO

MOTORREDUTORES TUBULARES COM FIM

DE CURSO MECÂNICO

TUBULAR MOTORS WITH MECHANICAL

LIMIT SWITCH

IL 186 V 1.1

EDIZ. 18/05/2022

- 2 -













code

162728

Para motores Ø45 con par de hasta

Para motores Ø45 com força até

For Ø45 motors with torque up to

30 Nm

code

162847 30 Nm

code

162829 60 Nm

Fig. 1

Fig. 2

code

162729

Para motores Ø35 con par de hasta

Para motores Ø35 com força até

For Ø35 motors with torque up to

10 Nm

ESPAÑOL

- 3 -

mNO! NUNCA!

NO! NEVER!

Modelo carga* par velocidad alimentación potencia tiempo de

funcionamiento

vueltas ﬁnal

de carrera protección longitud

(L)

Modelo carga* força velocidad alimentação potência tempo máximo de

funcionamento

voltas de ﬁm

de curso proteção comprimento

(L)

Model load* torque speed power supply power working time limit switch

range protection length

(L)

Kg Nm rpm V/Hz W min. n° IP mm

* Valor calculado con eje Ø 40 mm - Valor calculado com rolo Ø 40 mm - Value calculated with roller Ø 40 mm

SHUT10 27 10 17 230/50 121 4 36 44 447

* Valor calculado con eje Ø 50 mm - Valor calculado com rolo Ø 50 mm - Value calculated with roller Ø 50 mm

SHUT20 35 20 15 230/50 145 4 22 44 450

SHUT40 80 40 15 230/50 198 4 22 44 500

ESPAÑOL

- 4 -

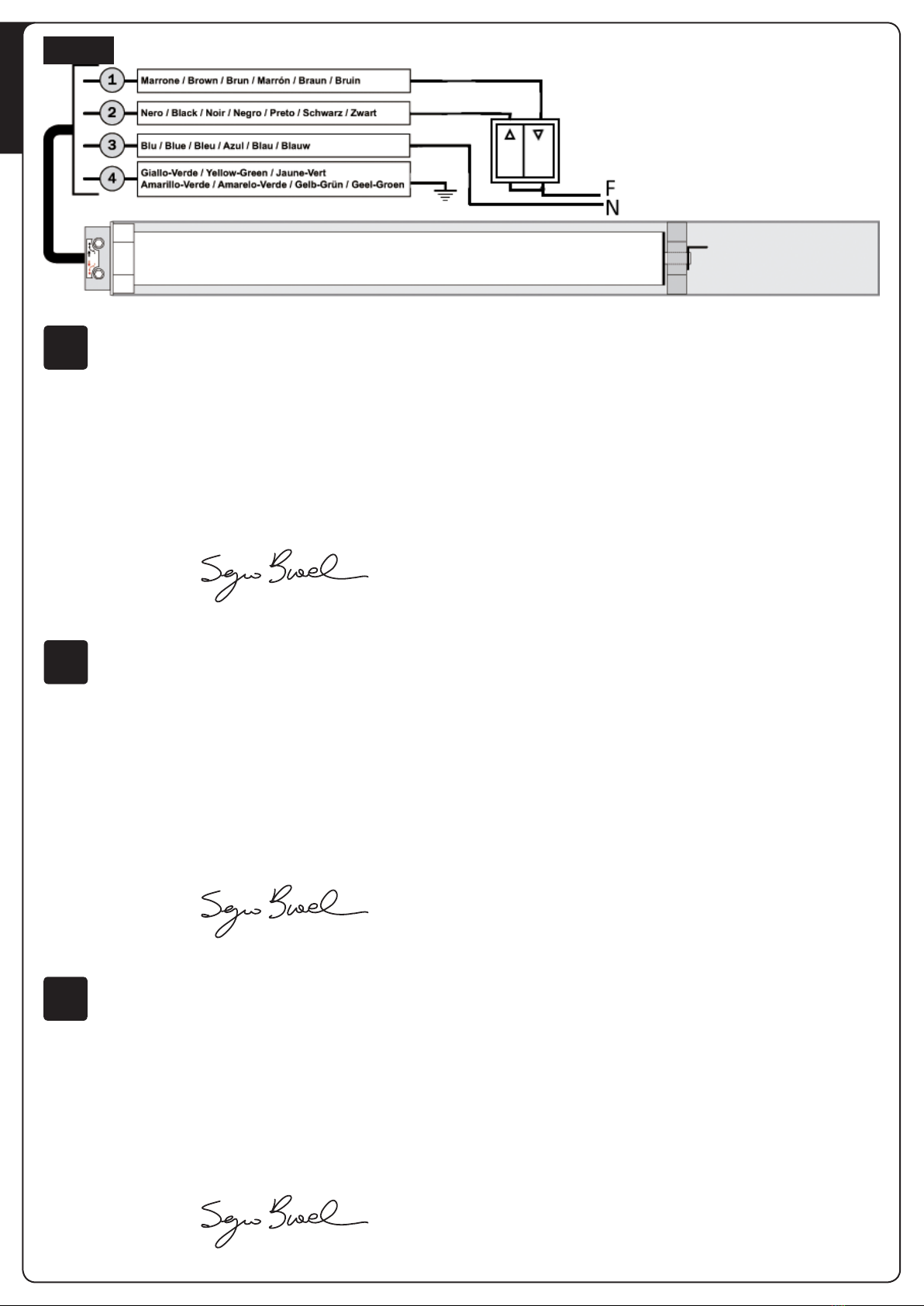

Fig. 3

DECLARACIÓN UE DE CONFORMIDAD Y DECLARACIÓN DE INCORPORACIÓN DE CASI

MAQUINAS

Declaración en conformidad con las Directivas: 2014/35/UE (LVD); 2014/30/UE (EMC); 2006/42/CE (MD) ANEXO II, PARTE B

El fabricante V2 S.p.A., con sede en Corso Principi di Piemonte 65, 12035, Racconigi (CN), Italien

Declara bajo su propia responsabilidad que: el automatismo modelo: • SHUT10 (*), SHUT20 (*), SHUT40 (*)

Descripción: Servomotor electromecánico para estores y persianas enrollables

• está destinado a ser incorporado en una estor / persiana enrollable para constituir una máquina conforme a la Directiva 2006/42/CE.

Dicha máquina no podrá ser puesta en servicio antes de ser declarada conforme con las disposiciones de la directiva 2006/42/CE (Anexo II-A)

• es conforme con los requisitos esenciales aplicables de las Directivas:

Directiva de Máquinas 2006/42/EC (Anexo I, Capítulo 1)

Directiva de baja tensión 2014/35/EU

Directiva de compatibilidad electromagnética 2014/30/EU

Directiva RoHS-3 2015/863/EU

La documentación técnica está a disposición de la autoridad competente bajo petición fundada en:

V2 S.p.A., Corso Principi di Piemonte 65,

12035, Racconigi (CN), Italia

La persona autorizada para rmar la presente declaración de incorporación y a proporcionar la documentación técnica:

Sergio Biancheri

Representante legal de V2 S.p.A.

Racconigi, a 01/06/2019 (*) producto fabricado fuera de la UE para V2 S.p.A.

DECLARAÇÃO UE DE CONFORMIDADE E DECLARAÇÃO DE INCORPORAÇÃO DA QUASE-

MÁQUINA

Declaração em conformidade com as especiﬁcações previstas nas Directivas: 2014/35/UE (LVD); 2014/30/UE (EMC); 2006/42/CE

(MD), ANEXO II, PARTE B

O fabricante V2 S.p.A., com sede em Corso Principi di Piemonte 65, 12035, Racconigi (CN), Italia

Declara sob a própria responsabilidade que: O automatismo modelo: • SHUT10 (*), SHUT20 (*), SHUT40 (*)

Descrição: Actuador electromecânico para toldos e estores

- Destina-se a ser incorporada em toldo/ estore para constituir uma máquina nos termos da Directiva 2006/42/CE.

A máquina não pode entrar em exercício antes de ser declarada conforme às disposições da directiva 2006/42/CE (Anexo II-A)

- É conforme aos requisitos essenciais aplicáveis das Directivas :

Directiva Máquinas 2006/42/EC (Anexo I, Capítulo 1)

Directiva baixa tensão 2014/35/EU

Directiva compatibilidade electromagnética 2014/30/EU

Directiva RoHS-3 2015/863/EU

A documentação técnica está à disposição da autoridade competente a pedido motivado junto à:

V2 S.p.A., Corso Principi di Piemonte 65,

12035, Racconigi (CN), Italia

A pessoa autorizada a assinar a presente declaração de incorporação e a fornecer a documentação técnica:

Sergio Biancheri

Representante legal de V2 S.p.A.

Racconigi, il 01/06/2019 (*) produto fabricado fora da UE para V2 S.p.A.

EU DECLARATION OF CONFORMITY AND DECLARATION OF INCORPORATION FOR PARTLY

COMPLETED MACHINERY

Declaration in accordance with the Directives: 2014/35/UE (LVD); 2014/30/UE (EMC); 2006/42/EC (MD) APPENDIX II, PART B

The manufacturer V2 S.p.A., headquarters in Corso Principi di Piemonte 65, 12035, Racconigi (CN), Italy

Under its sole responsibility hereby declares that: the partly completed machinery model(s): • SHUT10 (*), SHUT20 (*), SHUT40 (*)

Description: electromechanical actuator for awnings and rolling shutter

- is intended to be installed on awnings and rolling shutters to create a machine according to the provisions of the Directive 2006/42/EC. The machinery must not be put into service until the nal machinery

into which it has to be incorporated has been declared in conformity with the provisions of the Directive 2006/42/EC (annex II-A).

- is compliant with the applicable essential safety requirements of the following Directives:

Machinery Directive 2006/42/EC (annex I, chapter 1)

Low Voltage Directive 2014/35/EU

Electromagnetic Compatibility Directive 2014/30/EU

Directive RoHS-3 2015/863/EU

The relevant technical documentation is available at the national authorities’ request after justiable request to:

V2 S.p.A., Corso Principi di Piemonte 65,

12035, Racconigi (CN), Italy

The person empowered to draw up the declaration and to provide the technical documentation:

Sergio Biancheri

Legal representative of V2 S.p.A.

Racconigi, 1st June 2019 (*) made in extra EU Countries on behalf of V2 S.p.A.

ESPAÑOL

- 5 -

Fig. 4

mADVERTENCIAS IMPORTANTES

• Lea atentamente las instrucciones antes de la instalación.

• Siga todas las instrucciones: una instalación no correcta puede

provocar graves daños.

• La instalación debe estar hecha por técnicos especializados

que sepan atenerse a las normas de seguridad vigentes.

• Para remplazar el cable de alimentacción del motor, dirigirse a

técnicos especializados.

• No pinchar y no introducir tornillos a lo largo de todo el

motor.

• No poner el motor en contacto con líquidos.

• Evitar golpes, aplastamientos y caidas del motor.

• Eventuales daños o conexiones equivocadas anularán la garantía.

• Si se ha provisto un desbloqueo manual, el elemento

accionador debe ser instalado a una altura inferior a 1,8 m.

•Antes de instalar el motor, quite todos los cables no necesarios

e inhabilite los equipos que no sean necesarios para la puesta

en movimiento.

• Para la instalación de cortinas, es necesario mantener una

distancia horizontal de al menos 0,4 m entre la parte en

movimiento completamente desenrollada y cualquier objeto

jo.

•El cable de alimentación no debe estar expuesto a la acción

directa de los rayos del sol o de la lluvia

• Asegúrese de que todos los accesorios sean jados de modo

que el motor trabaje sin problemas mecánicos. La carga debe

ser equilibrada a la potencia del motor.

•Las conexiones eléctricas deben ser efectuadas por personal

técnico especializado y operar en conformidad con las leyes.

• No permita que los niños jueguen con los interruptores de

comando.

• Mantenga los mandos a distancia fuera del alcance de los niños

• Controle frecuentemente la instalación para evitar

desequilibrios y signos de desgaste o daño en los cables y en

los muelles.

• No utilice el automatismo en caso de que sean necesarias

reparaciones o regulaciones en la persiana/estor.

• Las partes en movimiento deben ser instaladas a una altura

superior a 2,5 m del suelo o de cualquier otro nivel que

permita el acceso.

• El interruptor de comando debe estar situado directamente

cerca de la persiana/estor pero lejos de partes en movimiento e

instalado a una altura mínima de 1,5 m.

• Los interruptores de comando deben ser instalados en una

posición visible.

• El dispositivo no puede ser utilizado en un ambiente exterior.

SERVICIO TÉCNICO TELEFÓNICO (ESP):

¡ 93 566 64 82

[email protected] - www.dimoel.es

• Para regular el límite de apertura y de cierre hay que intervenir

sobre los tornillos de regulación puestos en la cabeza del

motor por medio de un destornillador de plástico incluido en

el kit (g. 4).

• Soltar los ejes de la persiana del eje. Alimentar el motor y

averiguar la dirección de rotacion del eje

• Límite de cierre: hacer girar el eje en el sentido de cierre,

hasta que pare. Volver a enganchar los ejes de la persiana al

eje.

• Límite de apertura: Averiguar en la cabeza del motor el

tornillo que corresponde al nal de carrera de apertura según

el sentido de rotación del eje indicado con una echa en la

cabeza del motor (g.4).

Actuar sobre el tornillo de regulación en el sentido + para

aumentar el recorrido del motor y actuar en el sentido – para

disminuir el recorrido del motor hasta el punto deseado(g.4).

• En caso de que al dar corriente al motor, éste no se mueva

en ningún sentido (o solo en uno de los dos sentidos) es

posible que uno o los dos micros de nal de carrera estén

ya activados. En ese caso, intervenir sobre los tornillos de

regulación correspondientes puestos en la cabeza del motor

mediante el destornillador de plástico, girándolos hacia el +

(sentido horario) varias vueltas para darle recorrido (para que

los límites se muevan es necesario darle bastantes vueltas).

INSTALACIÓN

• Fijar el soporte Ga la pared o al cajón.

• Insertar la corona Asobre el rueda Bdel nal de carrera (g. 1).

• Insertar la polea Cen el perno del motor D(g.1).

• Encastrar la pieza Fsobre la polea C.

• Introducir completamente el motor en el eje de la persiana.

• Opcionalmente jar el eje con la polea C con tornillo 4 x 10 (g.2)

CONEXIÓN ELÉCTRICA

• Prever antes de motor un interruptor bipolar con una distancia de

apertura de al menos 3 mm.

• No conectar más de un motor por cada pulsador de comando.

• Para cambiar la dirección de rotación, invertir los cables marrón y

negro (g.3).

REGULACIÓN FINAL DE CARRERA

• El sistema de nales de carrera es de tipo electromecánico y mediante

un micro-switch corta la alimentación del motor en el momento que

la persiana enrollable o la cortina alcanzan el límite de apertura y

cierre.

PORTUGUÊS

- 6 -

mADVERTÊNCIAS IMPORTANTES

• Ler cuidadosamente as instruções antes de iniciar a instalação

• Seguir todas as instruções: uma instalação incorrecta pode causar

sérios danos

• A instalação deve ser efectuada por um técnico qualicado

respeitando as normas de segurança vigentes

• A substituição do cabo de alimentação do motor deve ser efectuada

por um pessoa qualicada

• Não furar nem inserir parafusos em todo o comprimento do motor

• Não pôr o motor em contacto com líquidos

• Evitar golpes, alastramentos ou quedas do motor

• A garantia não cobre alterações feitas por pessoas não qualicadas ou

ligações incorrectas

• Se for fornecido um desbloqueio manual, o elemento accionador tem

de ser instalado a uma altura inferior a 1,8 m

•Antes de instalar o motor, retirar todos os cabos desnecessários

e desactivar os aparelhos que não sejam necessários para fazer

funcionar o sistema

• Para a instalação de estores, é preciso manter uma distância horizontal

de pelo menos 0,4 m entre a parte em movimento totalmente

desenrolada e qualquer objecto xo.

INSTALAÇÃO

• Fixar a braçadeira Gna parede o na caixa do estore

• Inserir o anel Ana porca Bdo m de curso (g.1)

• Inserir a poleia Cno perno do motor D(g.1)

• Inserir o particular Fna poleia C

• Inserir completamente o motor no tubo enrolador (g.2)

• Opcionalmente xar o tubo enrolador com a poleia Ccom

parafuso 4 x 10 (g.2)

LIGAÇÕES ELÉCTRICAS

• Instalar na linha de alimentação um seccionador bipolar com

uma distância de abertura de pelo menos 3mm· (g.3)

• Não ligar mais de um motor por cada botão de comando

• Para mudar o sentido de rotação, inverter os condutores

castanhos e pretos (g.3)

REGULAÇÃO DO FIM DE CURSO

• O sistema de m de curso é electromecânico e a través de um

micro-switch se interrompe a alimentação do motor quando o

estore ou a cortina alcança o limite de abertura e fecho

•O cabo de alimentação não deve estar exposto à acção directa dos

raios solares ou da chuva

•Certicar-se de que todos os acessórios foram xados de forma a que

o motor funcione sem qualquer problema mecânico. A carga deve ser

equilibrada em relação à potência do motor

•As ligações eléctricas devem ser efectuadas por um técnico qualicado

segundo as normas de segurança em vigor

• Impedir as crianças de jogar com os comandos xos

• Manter os controlos remotos fora do alcance das crianças

• Controlar frequentemente a instalação para evitar sinais de desgaste

ou danicação dos cabos e molas

• Não utilizar o equipamento caso seja necessário efectuar alguma

reparação ou ajuste.

• As peças em movimento têm de ser instaladas a uma altura superior a

2,5 m do chão ou a qualquer outro nível que permita o acesso

• O elemento accionador de um botão deve ser colocado directamente

junto do elemento movimentado mas longe das peças em movimento

e instalado a uma altura mínima de

1,5 m

• Os comandos xos devem ser instalados de forma visível

• O mecanismo não pode ser utilizado no exterior

SERVIÇO TÉCNICO TELEFÔNICO (PT):

¡ 917 467 170

[email protected] - www.dimoel.es

• Para regular os limites de abertura e fecho é necessário operar

sobre os parafusos de regulação na cabeça do motor mediante

a chave de fenda em plástico em dotação (g.4)

• Solte as tiras das persianas do eixo. Ligue o motor e descubra

o sentido de rotação do eixo

• Limite de fechado: faça o eixo girar no sentido de

fechamento, até parar. Reconecte as tiras da persiana ao eixo.

• Limite de abertura: Localize o parafuso na cabeça do motor

que corresponde ao m de curso de abertura conforme o

sentido de rotação do eixo indicado por uma seta na cabeça

do motor (g.4).

Operar sobre o parafuso de regulação para o “+” para

aumentar o percurso do motor, operar para o “–“ para reduzir

o percurso do motor (g.4).

• Inverter o sentido de rotação do motor e operar sobre o

segundo m de curso (g.4)

• No caso de ao dar corrente ao motor, este não se mova em

nenhum sentido (ou em um dos dois sentidos) é possível que

os micros de m de curso estejam pressionados. Nesse caso,

intervir sobre os parafusos de regulação correspondentes

postos na cabeça do motor mediante a chave de plástico,

girando-os para o + (sentido dos ponteiros do relógio) várias

voltas para fazer mais curso (para que os limites se movam é

necessário dar muitas voltas).

Fig. 4

ENGLISH

- 7 -

mIMPORTANT REMARKS

• Please read the instruction carefully before installation

• Follow all instructions, since incorrect installation can lead to severe

injury

• The installation must be done by a technician following the safety

norms in force

• Only apply to authorized personnel to replace the feeding cable of the

motor

• Do not pierce nor insert screws in the whole length of the motor

• Avoid any contact of the motor with liquids

• Avoid to crush or knock over the motor

• Possible tampering or wrong connections are not covered by

guarantee

•If a manual release is provided, the actuating member is to be installed

at a height less than 1,8m

•Before installing the drive, remove any unnecessary cords and disable

any equipment not needed for powered operation.

INSTALLATION

• Fix the stirrup Gto the wall.

• Insert the crown Ain the driving wheel Bof the limit switch

(g.1).

• Insert the pulley Con the pivot of the motor D(g.1).

• Insert the copper pin Fon the pulley C.

• Insert completely the motor in the roll-tube (g.2).

• Fix the roll-tube to the driving wheel with m 4 x10 screw

(g.2).

ELECTRIC CONNECTIONS

• Operators must be installed with a bipolar switch with a

minimum contact clearance opening distance of at least 3mm

(g.3).

• Do not connect more than one motor for every push-button

of command.

• Reverse the brown and black cables, in order to change the

direction of revolution (g.3)

•For installation for awnings, a horizontal distance of at least 0,4 m

is to be maintained between the fully unrolled driven part and any

permanent object

•The power supply cable should not be exposed to sunlight or rain

directly

•Assure that all accessories have been xed so that the motor works

without any mechanical problem. The loading weight should be

matched with the output power of the motor

•Electrical connection must be done by professional technicians to

operate in conformity with the rules

• Do not allow children to play with xed controls

• Keeps remote controls away from children

• Frequently examine the installation for imbalance and sings of wear or

damage to cables and springs

• Do not use if repair or adjustment is necessary

• Moving parts of the drive must be installed higher than 2.5 m above

the oor or other level that could provide access to it

• The actuating member of a biased-off switch is to be located within

direct sight of the driven part but away from moving parts. It is to be

installed at a minimum height of 1.5 m

• Fixed controls have to be installed visibly

• The appliance can not be used in outside

SERVICIO TÉCNICO TELEFÓNICO (ESP): SERVIÇO TÉCNICO TELEFÔNICO (PT):

¡ 93 566 64 82 ¡917 467 170

[email protected] - www.dimoel.es [email protected] www.dimoel.es

LIMIT SWITCH ADJUSTMENT

• The limit switches system is electromechanical and through a

micro-switch it interrupts the feeding of the motor when the

roller shutter or the awning reaches the limit of opening and

closing.

• To adjust the opening and closing limit is necessary to turn the

adjusting screw placed on the head of the motor through the

plastic screwdriver included in the box (g.4).

• Release the shutter straps from the axis. Feed the motor and

observe the sense of the axis rotation.

• Closing limit: rotate the axis in the closing direction until it

stops. Re-hook the straps of the blind to the axis.

• Opening limit: Find the screw on the motor head that

corresponds to the opening limit switch according to the

direction of rotation of the axis indicated by an arrow on the

motor head.

• Turn the adjusting screw towards (+) to increase the speed of

the motor, turn the adjusting screw towards (-) to decrease it

(g.4).

• In case that the motor is powered and it doesn’t move in any

direction (or one of the two directions), then is possible the

limit switches are already activated In that case, use the plastic

screwdriver to turn the corresponding adjustment screws on

the head of the motor, turning them towards the + (clockwise)

several times to give it more race (to move the limits it is

necessary to give it a lot of turns).

Fig. 4

Eliminación del producto:

Al nal de la vida útil de este producto las operaciones de

desguace deben ser llevadas a cabo por personal cualicado.

Este producto está formado por diversos tipos de materiales:

algunos de ellos se pueden reciclar, pero otros deben eliminarse.

Infórmese acerca de los sistemas de reciclaje o eliminación

previstos por los reglamentos vigentes en su territorio para esta

categoría de producto.

mAtención! – Algunos componentes del producto pueden

contener sustancias contaminantes o peligrosas que si se liberan

al medio ambiente podrían tener efectos nocivos sobre el medio

ambiente y sobre la salud de las personas. Como indica el símbolo

de al lado, se prohíbe desechar este producto junto con los

residuos domésticos. Así pues, lleve a cabo la separación de los

residuos según los métodos previstos por los reglamentos vigentes

en su territorio o entregue el producto al vendedor cuando

adquiera uno nuevo equivalente.

m Atención! – Los reglamentos vigentes a nivel local pueden

prever graves sanciones en caso de eliminación incorrecta de este

producto.

Eliminação produto: P

Após a vida útil deste produto, as operações de desmantelamento

devem ser realizadas por pessoal qualicado.

Este produto é constituído por diversos tipos de materiais: alguns

podem ser reciclados, outros devem ser eliminados. Indague sobre

a reciclagem ou eliminação nos termos da regulamentação na sua

área para esta categoria de produto.

mAtención! – Partes do produto pode conter poluentes ou

substâncias perigosas que, se for libertada no ambiente, podem

causar sérios danos ao meio ambiente ea saúde humana.

Como indicado pelo símbolo do lado, você não deve lançar este

produto como lixo doméstico. Em seguida, execute a “colecta

seletiva” para a eliminação, de acordo com os métodos prescritos

pelos regulamentos em sua área, ou devolver o produto ao

varejista na compra de um novo produto.

mAtención! – Regulamentos em vigor a nível local pode

fornecer pesadas sanções para a eliminação ilegal deste produto.

Disposal of the product:

At the end of this product’s life span the dismantling operations

must be carried out by qualied experts.

This product is made up of various types of materials: some can be

recycled while others need to be disposed of. Find out about the

recycling or disposal systems envisaged by your local regulations

for this product category.

m Important! – Parts of the product could contain pollutants or

hazardous substances which, if released into the environment,

could cause harmful effects to the environment itself as well as

to human health. As indicated by the symbol opposite, throwing

away this product as domestic waste is strictly forbidden. So

dispose of it as differentiated waste, in accordance with your

local regulations, or return the product to the retailer when you

purchase a new equivalent product.

m Important! – the local applicable regulations may envisage

heavy sanctions in the event of illegal disposal of this product.

Table des matières

Manuels Changer populaires d'autres marques

URC

URC Total Control MFS-8 Manuel utilisateur

Azbil

Azbil HPQ-D11 Manuel utilisateur

Sony

Sony DFS-900M Manuel utilisateur

SICK

SICK i17S Manuel utilisateur

F&F

F&F SZR-277 Manuel utilisateur

Shure

Shure UAMS/BK Manuel utilisateur

Dräger

Dräger X-zone Switch Off Manuel utilisateur

Asco

Asco Joucomatic 349 Series Manuel utilisateur

BT Mini Hub Manuel utilisateur

D-Link

D-Link DES-1226G Manuel utilisateur

Johnson Controls

Johnson Controls FS80-C Manuel utilisateur

Alcatel-Lucent

Alcatel-Lucent 7450 ESS-12 Manuel utilisateur

MicroNet

MicroNet SP1200A Manuel utilisateur

Ruijie

Ruijie RG-PF2920 Series Manuel d'installation et d'exploitation

Altinex

Altinex DA1914SX Manuel utilisateur

MiLAN

MiLAN MIL-SM2401M Manuel utilisateur

RJM

RJM MASTERMIND PBC/6X Manuel utilisateur

Atlas

Atlas MMK-KVM8 Manuel utilisateur
