m-Dimension MTPro Manuel utilisateur
MTPro 单多芯光纤端面干涉仪
1
简介
致用户：
尊敬的维度科技产品用户，感谢您选择使用 MTPro 产品。MTPro 产品质量优，性能
佳。为充分发挥本产品的最大性能，请在使用前仔细阅读本手册，并按照说明书的步骤操
作，在阅读本手册后，应将其妥善保存，以便随时取用。自始至终 MTPro 的升级服务，
将伴随着您！使用时无论有任何问题请按照附件的电话、地址联系，我们时刻恭候为您服
务！
符号
以下符号为本手册中的重要提示信息。
注意事项
1、有关本手册的任何更改将不做另行通知。敬请谅解。
2、本手册的内容是本着准确无误的目标进行制作的。但是，如果发现有不清楚、错误
或含糊的内容，请使用该手册记载的联系方式。
3、如有缺页或装订错误，本公司予以更换。
有关产品的注意事项
1、开机预热 1小时后，进行使用；
2、保证设备在常温、干燥环境中使用；
3、设备属高精密光学仪器，要轻拿轻放；
4、保证设备在低震动环境中使用；
5、定期取下测量夹具进行插芯孔清洁；
6、定期检查夹具压槽是否松动或损坏，若松动，可调整夹具锁紧扳手处夹具夹持螺钉，
已保证夹具对被测件夹持紧固；
7、设备短期内不使用时，请用随机附配的防尘布盖好，若长时间不使用，最好放入包
装箱中；
8、不可随意更换供供电电源，必须使用维度科技定制的 24V DC 适配器；
表示使用过程中，必须遵守的注意事项和使用限制等。
注意
MTPro 单多芯光纤端面干涉仪
2
产品保修
本公司对本产品原则上承担以下保修。
自购买后 1年以内。
在保修期内，因公司的责任造成的故障，本公司将无偿地进行修理或部件更
换。
即使在保修期内，由于下列原因造成的故障不在本公司保修范围内。
1、错误操作造成设备损坏；
2、非本公司维修人员进行修理或改装；
3、仪器以外的原因造成的故障；
4、在高温潮湿、有腐蚀性气体、强烈振动等恶劣条件下使用；
5、遭遇火灾、地震等天灾以及由放射性物质、有害物质造成的污染以及战争、暴动、
犯罪等其他不可抗力时；
6、消耗品及易耗品零部件。
保修期
保修内容
免保事项
MTPro 单多芯光纤端面干涉仪
3
目录
简介................................................................................................................................. 1
产品保修.......................................................................................................................... 2
目录................................................................................................................................. 3
第一章概述 ...................................................................................................................... 5
1.1 MTPro 单多芯光纤端面干涉仪简介.................................................................. 5
1.2 性能指标 .......................................................................................................... 7
1.3 配置及附件....................................................................................................... 7
第二章 MTPro 干涉仪机身界面简介................................................................................. 8
2.1 测量操作平台 ................................................................................................... 8
2.2 背面安装板....................................................................................................... 9
第三章 MTPro 干涉仪配件简介...................................................................................... 10
3.1 多芯夹具 ........................................................................................................ 10
3.2 单芯夹具 ........................................................................................................ 10
3.3 单芯 APC 定位片 ............................................................................................11
3.4 多芯校准件..................................................................................................... 12
3.5 单芯 SC/LC 校准件 ........................................................................................ 12
3.6 SC/APC 参考件 ............................................................................................. 13
3.7 夹具锁紧螺钉 ................................................................................................. 13
第四章 BINNA MTPro 软件使用说明.............................................................................. 14
4.1 软件安装配置说明............................................................................................ 14
4.2 软件功能特征介绍............................................................................................ 14
4.3 多芯软件界面介绍.......................................................................................... 15
4.3.1 实时图像显示....................................................................................... 16
4.3.2 单芯测量结果显示区域......................................................................... 16
4.3.3 多芯测量结果显示区域......................................................................... 17
4.3.4 多芯的测量参数定义 ............................................................................ 18
MTPro 单多芯光纤端面干涉仪
4
4.3.5 测量预设区域....................................................................................... 19
4.3.6 电机控制区域....................................................................................... 20
4.3.7 测量控制区域....................................................................................... 20
4.3.8 测量任务菜单....................................................................................... 21
4.3.9 设置界面 .............................................................................................. 23
4.4 软件操作说明 ................................................................................................. 25
4.4.1 单芯校准操作....................................................................................... 25
4.4.2 多芯校准操作-两步法 ........................................................................... 25
4.4.4 添加、编辑、删除自定义测量任务....................................................... 27
第五章 MTPro 干涉仪安装及使用 .................................................................................. 28
5.1 与PC 机的连接.............................................................................................. 28
5.2 PC、APC 测量平台切换 ................................................................................ 28
5.3 器件测量 ........................................................................................................ 29
5.4 加密锁解锁..................................................................................................... 30
第六章维护及保养 ......................................................................................................... 31
6.1 软件异常信息提示说明................................................................................... 31
附录............................................................................................................................... 33
MTPro 单多芯光纤端面干涉仪
5
第一章概述
1.1 MTPro 单多芯光纤端面干涉仪简介
MTPro 单多芯光纤端面干涉仪是一台全自动、非接触式干涉仪，采用白光、红光干涉
原理还原光纤端面的几何形状进而计算各项技术参数，在测量 MT、MTP 等多芯光纤连接器
的基础上，兼容单芯 FC、SC、ST、LC、MU、E2000 等常规连接器测量，是维度科技多年干
涉测量技术的集中体现。
此测试系统采用白光扫描测量多芯连接器或表面粗糙物体，采用红光扫描测量单芯光
纤连接器。单、多芯切换及对焦、校准都通过软件自动完成，使测量变成一种体验与享受。
1、测量芯数多、速度快
MTPro 单多芯光纤端面干涉仪具有宽视野，在一分钟内可以完成最多 72 芯的多芯连
接器的快速测量。
MTPro 是目前市场上最快速、最精确、测量芯数最多的单多芯连接器测试系统。无论
是用于工艺过程开发还是大批量生产，可提供您可以依赖的、精确的测试结果。
2、强大的连接器测量功能
MTPro 专利设计的夹具包括 MT 插芯夹具、MPO 夹具、SC 单芯夹具以及 LC 单芯夹具，
可以满足最终用户各种单多芯连接器的测量要求。
MT 插芯夹具 MPO 夹具
MTPro 单多芯光纤端面干涉仪
6

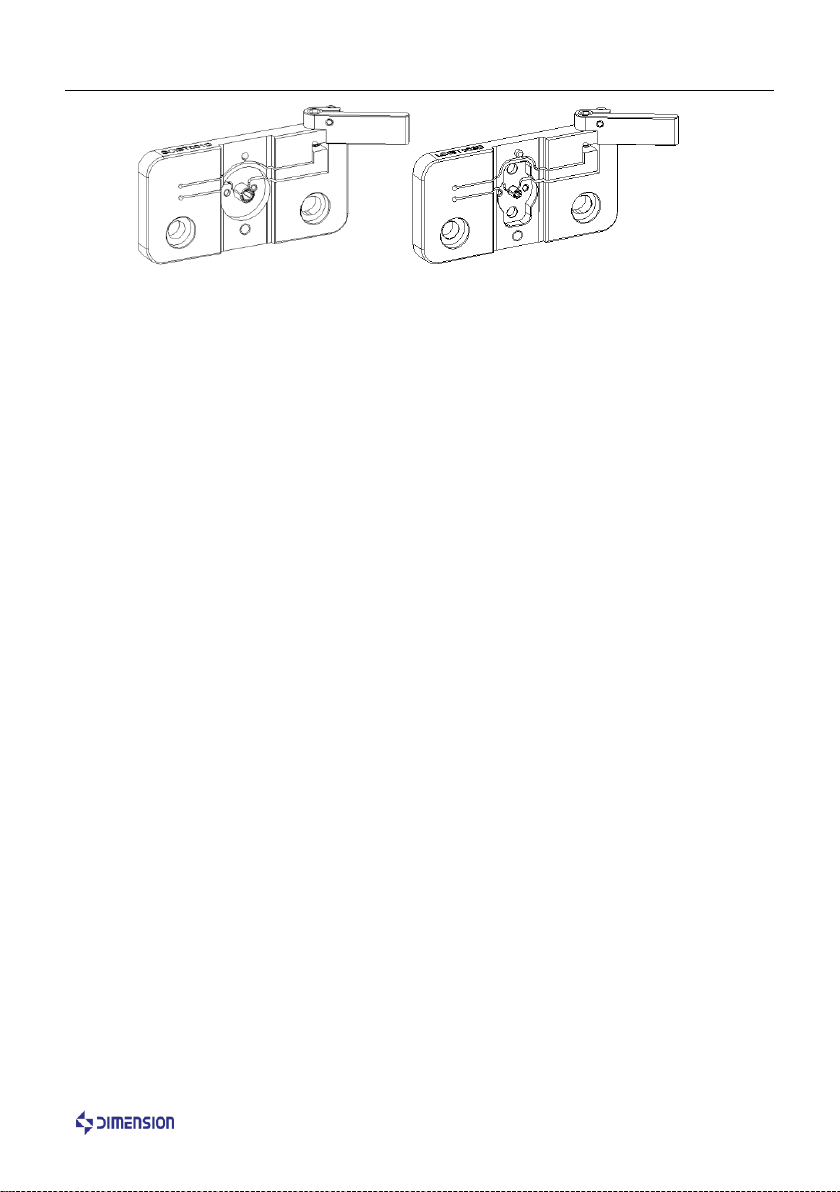

SC 单芯夹具 LC 单芯夹具
两个单芯夹具搭配三个 SC/APC、LC/APC、FC/APC 定位片配合使用，能够测量几乎所有
的单芯光纤连接器。SC 单芯夹具可以测量 FC/PC、SC/PC、ST/PC、E2000/PC、DIN、FC/APC、
SC/APC 等光纤连接器；LC 单芯夹具可以测量 LC/PC、MU/PC、LC/APC 等光纤连接器。
拥有专利技术的单芯干涉仪夹具还可以对定位片进行扩展，根据客户的特殊需求提供
特殊技术支持。
3、简洁的软件测量界面
MTPro 干涉仪测量软件界面直观明了，操作简单，并具有其他干涉仪所没有的中英文
直接切换功能。
校准界面新增“校准向导”提示。校准向导以简洁的文字及图片介绍校准步骤，使用
户的校准更方便快捷直观。校准完成后测量软件会自动分析出硬件的偏差值，点击“确认”
按钮，软件会自动对硬件的偏差值进行软件补偿，使用者不再需要对硬件进行人工调整即
可达到校准目的。
校准完成后，操作者只需要点击主界面的“测量”按钮即可实现连接器的测量工作。
软件会自动对被测件进行数据的分析判断，并将被测件端面的几何端面还原为三维图，给
出多芯连接器的 3D 图、剖线图，便于用户直观地判断被测连接器的端面状况。同时自动生
成Excel 文档格式的测试报告和测试数据报表，便于文件的管理和打印。
4、方便直观的硬件操作平台
MTPro 干涉仪只需连接电源线、USB 3.0 数据线即可完成硬件的连接。
干涉仪夹具采用锁紧定位，安装在干涉仪上后无需做任何硬件调整，通过软件即可完
成光纤图像中心定位工作。
PC 测量模式与 APC 测量模式相互转换时不需要更换夹具，也不需要对干涉仪重新校准，
只要将夹具的角度调至相应位置即可直接测量。
5、全自动对焦测量功能
MTPro 干涉仪无需手动调焦，通过软件一键式操作即可快速自动找出清晰干涉条纹，
MTPro 单多芯光纤端面干涉仪
7
进而完成整个测量过程。
为便于用户操作习惯， MTPro 干涉仪软件设置了粗调、微调按钮，可以实现手动调
焦功能，增加了使用的灵活性。
1.2 性能指标
项目
测试范围
重复性
再现性
多
芯
模
式
X/Y 曲率半径*（mm）
3~∞
0.3%
0.5%
X/Y 测量角度*（°）
0或8
±0.01
±0.02
光纤高度*（um）
-2~8
±0.015
±0.025
纤芯凹陷*（um）
-1~+1
±0.01
±0.015
测量速度（秒）
12 芯MT 测试：5秒
单
芯
模
式
曲率半径 R*（mm）
3~∞
±0.1%
±0.2%
光纤高度 H*（nm）
-160~+160
±1
±2
顶点偏移 L*（um）
0~200
±0.5
±1.5
APC 角度*（°）
0或8
±0.01
±0.015
物镜放大倍率
3X
分辨率
1.6um
光源
白光+红光
电源
DC 24V
体积
26.4cm * 15.7cm * 10.7cm（L * W * H）
重量
5.2kg
备注：*重复性和再现性数值为 sigma 统计值；
重复性是 50 次不动连接器进行测量得到的统计值；
再现性是 50 次重复插拔连接器得到的统计值。
1.3 配置及附件
请检查《产品装箱单》查看所有附件是否已包含，如有丢失事项，请您根据提供的方式
联系我们。
备注：1、根据不同的需求，配置及附件可能有所不同；
2、请保存所有包装材料和纸箱，以便将来运输之用。
MTPro 单多芯光纤端面干涉仪
8
第二章 MTPro 干涉仪机身界面简介
2.1 测量操作平台
MTPro 干涉仪测量操作平台如图 2-1 所示。
图2-1 测量操作平台
1——夹具，松开平台锁紧扳手，旋转夹具切换“0°或8°”，实现 PC 与APC 测量模
式间的相互转换；
2——电源指示灯：当启动干涉仪后，该指示灯变亮；
3——夹具锁紧螺母固定孔，锁紧夹具的锁紧螺钉装配孔；
4——夹具安装平台，用于装配夹具。
5——平台锁紧扳手，用于固定夹具安装平台，顺时针方向旋转为锁紧、反之则为松开；
6——斜度调节块，SC/APC 参考件角度与报告有偏差时，可手动微调调整平台角度。
MTPro 单多芯光纤端面干涉仪
9
2.2 背面安装板
MTPro 干涉仪背面安装板界面如图 2-2 所示。
图2-2
1——ON/OFF 电源开关，用于控制干涉仪的电源接通与断开；
2——电源输入端口， MTPro 干涉仪使用 DC 24 V 电源；
3——USB 3.0 端口，与电脑连接，用于实时图像传输；
4——M2 公制螺孔，用于锁紧 USB 3.0 数据线，保证数据传输稳定。
MTPro 单多芯光纤端面干涉仪
10
第三章 MTPro 干涉仪配件简介
夹具、定位片属于高精密贵重器件，需妥善保管保养，以免损坏或遗失。
3.1 多芯夹具
多芯夹具包含：MT 插芯夹具、MPO 夹具
图3-1 MT 插芯夹具图 3-2 MPO 夹具
MT 插芯夹具——可用于检测 PC、APC 各种规格的 MT 插芯器件；
MPO 夹具——可用于检测 PC、APC 各种规格的 MPO 连接器；
注意：使用 MT 插芯夹具、MPO 夹具时，注意水平插拔连接器，以免造成夹具损坏。
3.2 单芯夹具
单芯夹具包含 SC 单芯夹具、LC 单芯夹具。
图3-3 SC 单芯夹具图 3-4 LC 单芯夹具
