Depaepe BOREAL S Manuel utilisateur
« BOREAL S »
MODE D’EMPLOI / USER MANUAL
REF 280504
S.A HENRI DEPAEPE
98AV.,DE STALINGRAD -BP 05-92702COLOMBES CEDEX- FRANCE.
L’appareil « BOREAL S » de la société DEPAEPE est
conforme à la norme de sécurité en vigueur EN 60950
Amendements 1 à 11.
SOMMAIRE / SUMMARY
1)
PRESENTATION / INTRODUCTION .........................................
2/9
2)
ACCES AUX REGLAGES / SETTINGS ACCESS ......................
2/9
3) CHOIX DE LA NUMEROTATION / DIALLING MODE
............... 3/10
4) REGLAGE DU FLASHING (touche R) /
HOOK FLASH SETTING (R Key) ............................................
4/10
5) CHOIX DE LA LAMPE MESSAGE /
MESSAGE WAITING LAMP .....................................................
4/11
6) SONNERIE / RINGER
.............................................................. 5/11
7)
SECRET MICROPHONE / MIC MUTE ………………
................ 6/12
8)
BIS / LAST NUMBER REDIAL ……………….............................
6/12
9) PROGRAMMATION DES MEMOIRES /
MEMORY OPERATION
............................................................
6/12
10) RACCORDEMENT MODEM / MODEM CONNECTION ........
8/14
11) INSTALLATION MURALE / WALL MOUNT ..............................
8/14
2
1) PRESENTATION
Le poste BOREAL S possède 3 touches mémoires à accès direct, 10
mémoires indirectes. Une lampe message en face avant signale les
appels et indique (sur certains autocommutateurs) à l’utilisateur qu’un
message est en attente.
Le poste BOREAL S est aussi équipé d’une prise modem câblée en
parallèle sur les 2 fils de ligne du poste.
2) ACCES AUX REGLAGES
Le BOREAL S est un poste qui permet de se raccorder a la majorité
des PABX analogiques, pour ce faire il dispose de réglages pour la
numérotation, le flashing et la lampe message (Si le PABX possède
cette fonction).

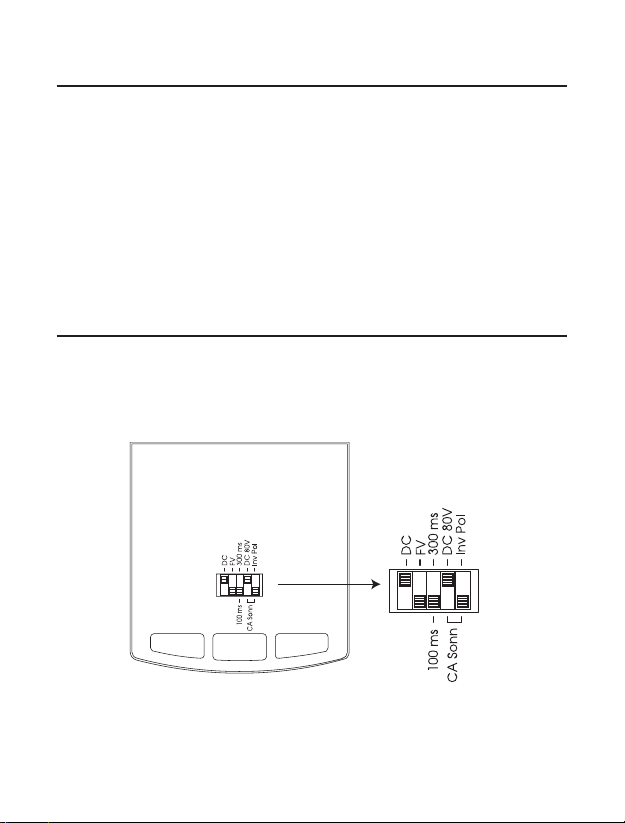

L’accès a ces réglages se situe sous l’étiquette des touches mémoires
3
3) CHOIX DE LA NUMEROTATION
BOREAL S permet de choisir entre deux types de numérotation :
Décimale ou multifréquences (Se rapprocher de l’agence commerciale
des Télécoms ou consulter votre installateur pour connaître
précisément le type de numérotation auquel le poste doit être raccordé).
La sélection du type de numérotation se fait à l’aide des switches
situés sous l’étiquette des touches mémoires.(Voir positionnement des
switches ci-dessous)
- En position FV, la numérotation est émise en mode multifréquences.
- En mode DC, la numérotation est émise en mode décimal ; toutefois,
l’appui sur la touche en cours de numérotation permet de basculer
en mode multifréquences (FV), avec émission du code .
Enraccrochant,leposterebascule automatiquement enmode décimal.
La touche « BIS » permet de recomposer automatiquement le dernier
numéro.
NB : Lorsque le poste sera raccordé pour la première utilisation ou
lorsqu’il aura été débranché relativement longtemps, il faut
décrocher le combiné au minimum 5 secondes avant de se servir
du poste.
En effet, certains composants ont besoin d’être “chargés”
préalablement par le courant de ligne.
**
DC FV
4
4) REGLAGE DU FLASHING (touche R)
BOREAL S offre le choix d’un flashing calibré à 100 ou 300 ms. Le
réglage se situe sous l’étiquette des touches mémoires, comme indiqué
ci-dessous.
5) CHOIX DE LA LAMPE MESSAGE
Elleest située surle devant de l’appareil pour signaler les appelsentrants
même lorsque la sonnerie est en position silencieuse ( ).
De plus, sur certains autocommutateurs équipés de la fonction
messagerie, elle permet de savoir si un message destiné à l’utilisateur
est en attente. (Le voyant reste allumé fixement ou clignote)
Les switches permettent de sélectionner le signal généré par
l’autocommutateur auquel le poste est raccordé :
- Par courant d’appel de sonnerie.
- Par courant continu 80-100 volts.
- Par Inversion de polarité.
Régler la lampe message comme indiqué ci-dessous.
100ms 300ms
Courant
d’Appel
Courant
continu 80V
Inversion
de Polarité
5
6) SONNERIE
Réglage du niveau de sonnerie
Il s’effectue avec le curseur situé sur le côté droit du poste. Il possède
3 positions : Fort – faible - Off.
Choix de la mélodie de sonnerie
Elle s’effectue avec le curseur situé sur le côté droit du poste.
6
7) SECRET MICROPHONE
En appuyant sur la touche “ ” , on coupe temporairement le micro
du combine pour permettre de parler en aparté sans être entendu par
le correspondant. Relâcher la touche pour rétablir l’ouverture du
microphone.
8) BIS
L’appui sur cette touche permet de recomposer le dernier numéro
émis.
9) PROGRAMMATION DES MEMOIRES
BOREAL S offre la possibilité d’enregistrer 3 numéros à accès direct
(M1, M2, M3) et 10 numéros indirects (21 digits maxi par numéro) :
- Enregistrement des numéros à accès direct :
1 - Décrocher le combiné,
2 - Appuyer sur la touche PGM,
3 - Composer le numéro à enregistrer en prenant soin d’insérer la
touche « Pause » chaque fois que nécessaire (accès réseau
derrière PABX, accès serveur, etc …)
4 - Appuyer sur la touche mémoire à accès direct (M1, M2, M3) à
laquelle vous souhaitez affecter le numéro à mémoriser,
5 - Répéter les opérations 2 à 4 pour programmer les 2 autres
mémoires.
6 - Raccrocher le combiné,
7
- Enregistrement des numéros à accès indirect
1 - Décrocher le combiné,
2 - Appuyer sur la touche PGM.
3 - Composer le numéro à enregistrer en prenant soin d’insérer la
touche “Pause” chaque fois que nécessaire (accès réseau
derrière PABX, accès serveur, etc.).
4 - Appuyer sur la touche puis sur l’une des 10 touches du
clavier (0 à 9) à laquelle vous souhaitez affecter le numéro à
mémoriser.
5 - Raccrocher le combiné ou répéter les opérations 2 à 4 pour les
autres mémoires.
NB : -Si un numéro était précédemment enregistré à cet emplacement,
il sera automatiquement remplacé par le nouvel enregistrement.
- Utiliser l’étiquette située au-dessus du clavier ou celle située
dans le combiné comme répertoire des mémoires.
- Composition d’un numéro enregistré en mémoire
Numéros à accès direct :
1 - Décrocher le combiné,
2 - Appuyer sur la touche mémoire (M1, M2, M3) concernée, le
numéro mémorisé sera composé automatiquement.
Numéros à accès indirect :
1 - Décrocher le combiné,
2 - Appuyer sur la touche immédiatement suivie de la touche
(0 à 9) correspondant à l’emplacement de la mémoire
concernée.
NB : Laisser le “BOREAL S” débranché trop longtemps entraîne la
perte des numéros en mémoire.
8
10) RACCORDEMENT MODEM
Un modem peut être branché sur le haut du poste, ce modem est
raccordé en parallèle sur les deux fils de ligne principaux.
11) INSTALLATION MURALE
Retirer et inverser le fond du boîtier, comme ci-dessous.
Position bureau Position murale.
Percer deux trous aux emplacements prévus sur le gabarit de perçage
ci-joint. Présenter le fond de l’appareil en alignant les deux orifices du
fond de poste face aux vis. Monter le kit mural. Glisser le poste vers le
bas pour bloquer.
Retourner le crochet situé sur le socle (voir illustration) pour assurer le
maintien mural du combiné.
9
1) INTRODUCTION
BOREAL S features 3 direct access memory keys, 10 two-touch
memory locations.
A message-waiting lamp indicates incoming calls and blinks or lights
steadily when a message is waiting for the user (this will only work on
some PBXs).
BOREAL S is also fitted with a data port for use with a personal computer
or a portable fax.
2) SETTINGS ACCESS
A selection of settings allows to choose the dialling mode, the hook-
flash duration and the message waiting lamp system.
Access to those settings is located below the memory keys label.
