Streugutbehälter SB/SB-O

Grit Bins SB/SB-O

Bac à sable SB/SB-O

Contenedor de gravilla SB/SB-O

DEUTSCH ………………………..….…………………………………2

ENGLISH ………………………..….……….....................................5

FRANÇAIS...……………………………………………………………8

ESPAÑOL ……..…………..………….……………………………...11

130884_BA_INT_001 2 12.2011

Funktion und Anwendungsbereich

Behälter zur witterungsbeständigen Lagerung von Materialien wie Streugut, Sand oder anderen Schüttgüter. Die

Behälter können mittels Schloß (nicht im Lieferumfang) verschlossen werden. Die Behälter der Baureihe O sind

mit einer stirnseitig angeordneten Entnahmeöffnung ausgestattet.

Die Streugutbehälter können ineinander gestapelt

werden.

Behälter im geschlossenen

Zustand höchstens dreifach übereinander stapeln.

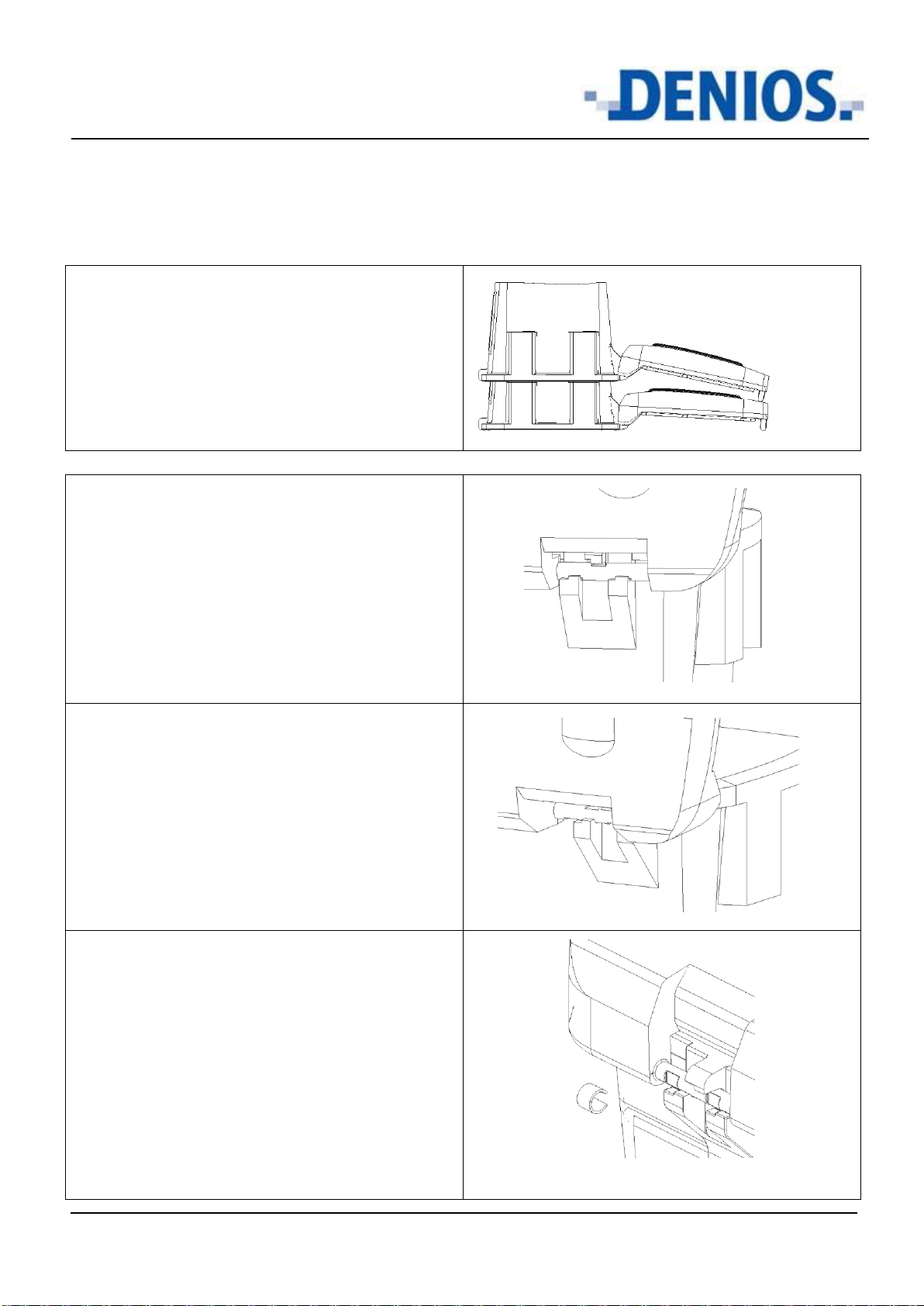

Montage / Demontage des Deckels

1. Den Deckel 90° nach oben drehen.

2. Die Deckelscharnier-Achse in die

Wannenscharnier-Nut schieben,

dabei darauf achten, dass die

Aussparungen zueinander passen.

3. Den Deckel im Scharnier nach links verschieben.

4. Den Deckel schließen.

5. Die Sicherungshülsen über die Scharnierachsen

klipsen.

Technische Daten

130884_BA_INT_001 3 12.2011

Typ

Außenmaße

Volumen

Streugutbehälter SB 100 /SB 100-O

975 x 705 x 460 mm

100 l

Streugutbehälter SB 200 /SB 200-O

975 x 705 x 665 mm

200 l

Streugutbehälter SB 400/SB 400-O

1210 x 805 x 780 mm

400 l

Streugutbehälter SB 550 /SB 550-O

1400 x 1070x 750 mm

550 l

Streugutbehälter SB 700 /SB 700-O

1400 x1070 x 930 mm

700 l

Montage / Demontage der Schütte

1. Die Schütte wird von innen an die

passenden Bohrungen gehalten.

2. Die Schrauben werden von vorne

durch die Bohrungen gesteckt.

3. Von hinten werden dann erst die

Scheiben auf die Schrauben

aufgeschoben und die Mutter

aufgeschraubt.

Zum besseren Stapeln bitte die

Schütten in umgekehrter Reihenfolge

demontieren.

Einbau der Lenkrollen bzw. Füße

mit Unterstützungsrahmen:

Wanne auf den Kopf stellen. Lenkrolle Pos. 12 (Füße Pos. 13) in die im Wannenboden

befindlichen Vertiefungen setzen.

Pos. 10 und 11 wie rechts dargestellt

zusammenstecken. Den so entstandenen

Rahmen mit den Lenkrollen Pos. 12 (Füße

Pos. 13) so in den Vertiefungen ausrichten,

dass die Löcher in der Grundstrebe Pos. 10

und die Löcher in den Lenkrollen Pos. 12

(Füße Pos. 13) fluchten.

Darauf achten, dass sich die Lenkrollen Pos.

12 frei bewegen können. Das so

entstandene Bohrbild anzeichnen und mit

Bohrer Ø 8 mm bohren.

Behälter umdrehen, Schrauben von innen in

die Bohrungen einschlagen bis der Vierkant

der Schrauben komplett im Kunststoff steckt.

Den Behälter wieder auf den Kopf drehen.

Nun wie oben rechts dargestellt die Teile auf

die Schrauben stecken und mit Pos. 15 und 16 verschrauben.

130884_BA_INT_001 4 12.2011

Montage Lenkrollen oder Füße

Wanne auf den Kopf stellen. Lenkrolle (Füße) in die im Wannenboden befindlichen Vertiefungen setzen.

Bohrbild (siehe unten) zum Anzeichnen mittig in die Vertiefungen legen und anzeichnen. Mit Bohrer

Ø 8 mm Durchgangslöcher in den Wannenboden bohren. Behälter umdrehen, Schrauben von innen in die

Bohrungen einschlagen bis der Vierkant der Schrauben komplett im Kunststoff steckt. Den Behälter wieder auf

den Kopf drehen und wie unten dargestellt verschrauben.

Aufstellung / Aufstellungsort

Stellen Sie den Streugutbehälter auf einen ebenen und ausreichend tragfähigen, festen Untergrund auf.

130884_BA_INT_001 5 12.2011

Functioning and range of application

Grit bin for weather-proof storage of materials, for instance grit, sand or other bulk materials. These bins can be

locked using a padlock (not within the scope of delivery). The Model O bins are equipped with a discharge

opening (hatch) on the face side.

The grit bins are nestable.

When closed, only stack three bins on top of each

other.

Assembly / disassembly of the lid

1. Turn the lid up by 90°.

2. Insert the lid hinge axis

in the slot of the bin hinge,

make sure that the

pockets match to each other.

3. Slide the cover in the hinge to the left.

4. Close the cover.

5. Clip the securing sleeves over the hinge axes.

130884_BA_INT_001 6 12.2011

Technical Data

Type

External dimensions

Volume

Grit bin SB 100 / SB 100-O

975 x 705 x 460 mm

100 l

Grit bin SB 200 / SB 200-O

975 x 705 x 665 mm

200 l

Grit bin SB 400 / SB 400-O

1210 x 805 x 780 mm

400 l

Grit bin SB 550 / SB 550-O

1400 x 1070x 750 mm

550 l

Grit bin SB 700 / SB 700-O

1400 x1070 x 930 mm

700 l

Assembly / disassembly of the

chute

1. Hold the chute to the matching

boreholes from the inside.

2. Insert the screws through the

boreholes from the outside of the

front panel.

3. Then, put the washers on the

screws from the rear side before

screwing on the nut.

For better stacking conditions,

disassemble the chute in the

reverse

order.

Installation of the castors or feet

with support frame:

Turn the bin upside down. Insert the castor,

Item 12, (feet, Item 13) in the hollows in

the bin bottom.

Stick Item 10 and 11 together

as shown on the right. Align the resulting

frame with the castors Item 12 (feet Item 13)

in the hollows in a way that the boreholes in

the basic brace Item 10 and the boreholes in

the castors Item 12 (feet Item 13) arrange

into a line.

Make sure that the castors Item 12 can be

moved freely. Mark the drill template

received in that way and drill the boreholes

using a Ø 8 mm drill.

Turn the bin over, beat the screws in the

boreholes from the inside until the square part of the screw is completely in the plastic body.

Turn the bin upside down again. Now, put the parts on the screws as shown at top right and screw them together

with Item 15 and 16.

130884_BA_INT_001 7 12.2011

Assembly of castors or feet

Turn the bin upside down. Insert the castors (feet) into the hollows of the bin bottom.

Put the drill template (see below) centrally in the hollow and mark. Drill through holes of Ø 8 mm in the bin bottom

using a drill. Turn the bin over, beat the screws in the boreholes from the inside until the square part of the screw

is completely in the plastic body. Turn the bin upside down again and fasten the screws as shown below.

Assembly / site

Place the grit bin on a flat and sufficiently stable, solid surface.

130884_BA_INT_001 8 12.2011

Caractéristiques et domaine d’application

Conteneur résistant aux intempéries destiné au stockage de matériaux tels que le sel, le sable et autres produits

en vrac. Les conteneurs peuvent être fermés au moyen d’un cadenas (non inclus dans la livraison). Les

conteneurs de la série O sont équipés d’un orifice de collecte situé sur la face avant.

Les bacs à sable peuvent être empilés les uns dans les

autres.

Empiler au maximum trois conteneurs fermés les uns

sur les autres.

Montage / Démontage du couvercle

1. Tourner le couvercle à 90° vers le haut.

2. Insérer l’axe de la charnière du couvercle dans

la rainure de la charnière du bac tout en

veillant à ce que les encoches s'adaptent les

unes aux autres.

3. Faire glisser le couvercle dans la charnière

vers la gauche.

4. Fermer le couvercle.

5. Clipser les manchons de sécurité sur les axes

de la charnière.

130884_BA_INT_001 9 12.2011

Caractéristiques techniques

Modèle

Dimensions extérieures

Volume

Bac à sable SB 100 /SB 100-O

975 x 705 x 460 mm

100 l

Bac à sable SB 200 /SB 200-O

975 x 705 x 665 mm

200 l

Bac à sable SB 400 /SB 400-O

1210 x 805 x 780 mm

400 l

Bac à sable SB 550 /SB 550-O

1400 x 1070 x 750 mm

550 l

Bac à sable SB 700 /SB 700-O

1400 x 1070 x 930 mm

700 l

Montage / Démontage du bac

1. Le bac est fixé de l’intérieur

aux trous correspondants.

2. Les vis sont insérées par

l'avant à travers les trous.

3. Les plaques sont alors

reculées sur les vis par

l’arrière et les écrous sont

vissés.

Pour faciliter l’empilement, veuillez

démonter les bacs en sens inverse.

Montage des roulettes ou des pieds

avec cadre de support :

Retourner le bac. Placer la roulette pos. 12

(pieds pos. 13) dans les creux se trouvant au

fond du bac.

Assembler pos. 10 et 11 comme représenté à

droite.

Ajuster le cadre ainsi monté avec les roulettes

pos. 12 (pieds pos. 13) dans les creux afin

que les trous s’alignent dans la base du

montant pos. 10 et dans les roulettes pos. 12

(pieds pos. 13).

Veillez à ce que les roulettes pos. 12 puissent

bouger librement. Marquer le gabarit ainsi

créé et percer avec une perceuse de Ø 8 mm.

Retourner le bac, insérer les vis de l’intérieur

dans les trous jusqu’à ce que le carré des vis

soit complètement enfoncé dans la matière

plastique.

Retourner à nouveau le bac. Mettre alors les pièces sur les vis comme indiqué en haut à droite et visser avec la

pos. 15 et 16.

130884_BA_INT_001 10 12.2011

Montage des roulettes ou des pieds

Retourner le bac. Placer les roulettes (pieds) dans les creux situés au fond du bac.

Placer le gabarit (cf. ci-dessous) au centre des creux et réaliser le marquage. Percer avec la perceuse

Ø 8 mm des trous de passage dans le fond du bac. Retourner le bac, insérer les vis de l’intérieur dans les trous

jusqu’à ce que le carré des vis soit complètement enfoncé dans la matière plastique. Remettre le bac à l’envers et

visser comme indiqué ci-dessous.

Installation / Endroit d’installation

Installez le bac à sable / sel sur une surface plane, suffisamment solide et dure.
