DEMA Titan EP Guide d'installation

Titan EP Training

For Modifying a Preprogrammed

Titan EP

August 11, 2009

Titan EP Features

•100-260VAC 50/60Hz

main power (constant

power)

•24-480VAC trigger

signals

•Detergent pump output

10 oz./min (300ml / min)

•Rinse pump output 0.5

oz./min (16ml / min)

•Optional Items

–Inductive probe

–Magnetic field reader

Titan EP Button Functions

LEFT arrow

moves cursor

to the left

DOWN arrow decreases value

or moves cursor down

RIGHT arrow

moves cursor

to the right

UP arrow

increases

value or

moves cursor

ENTER button

accepts values

entered

Titan EP –Idle Screen

•Idle / Default screen

shown when unit is not

being programmed

•Press enter to advance

to priming and

programming functions

•Unit will return to this

screen during

programming if long

delays are taken during

programming

•Can be modified in

programming

Titan EP – Detergent Prime

• 1st screen seen after

the idle screen

•Press enter to start &

stop pump priming

•Use the UP & DOWN

ARROWS to scroll

through other menu

selections

Titan EP –Rinse Prime

•Press enter to start &

stop pump priming

•Use the UP & DOWN

ARROWS to scroll

through other menu

selections

Titan EP –Sanitizer Prime

•Press enter to start &

stop pump priming

•Use the UP & DOWN

ARROWS to scroll

through other menu

selections

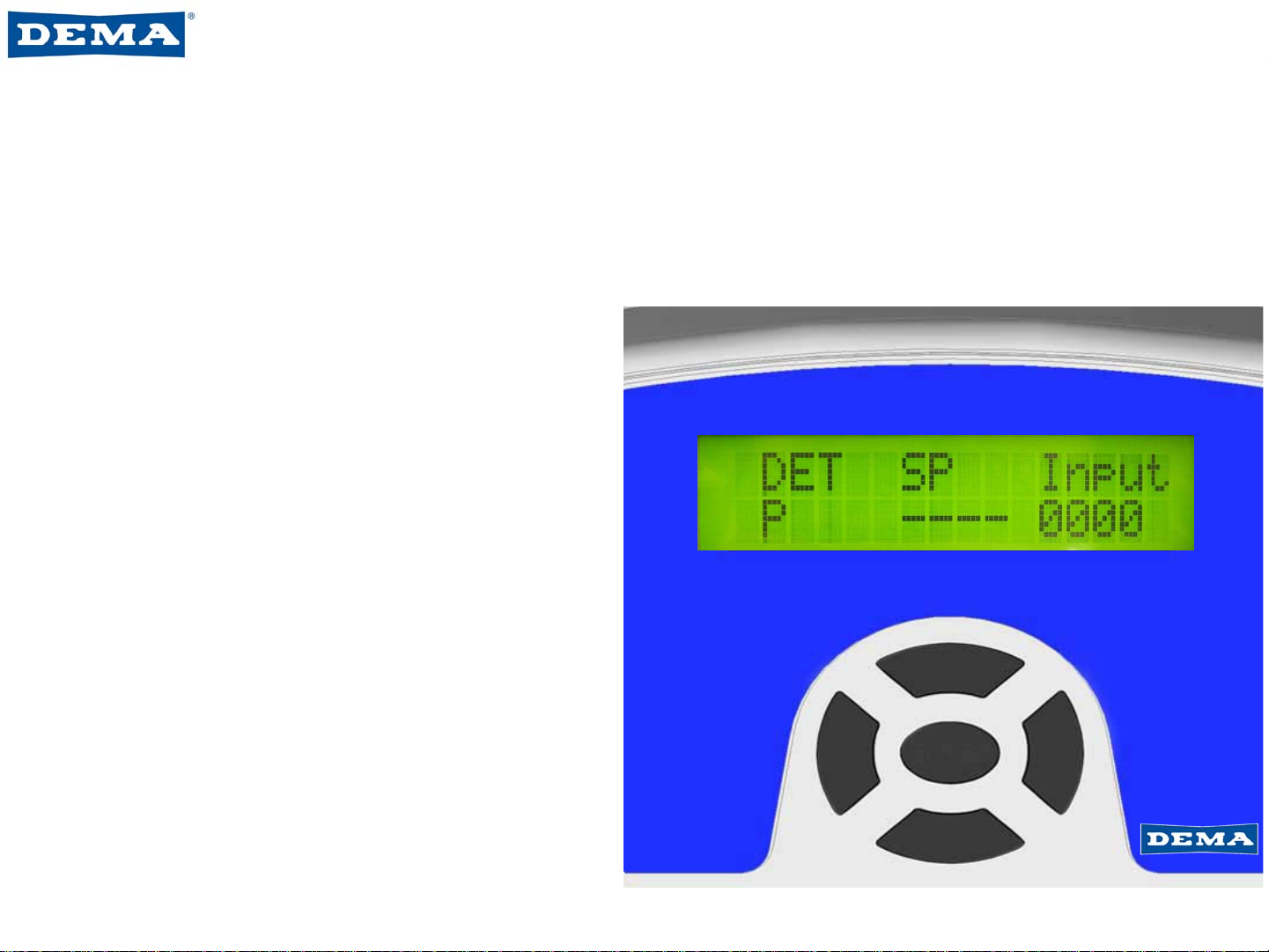

Titan EP –Information Screen

•DET

–P = Probeless mode

–C = Concentration

mode

•SP

–Not applicable for

probeless mode

–Detergent set point

in concentration

mode

•Input

–Actual probe reading

Modify Program Probeless Mode

•Modify existing

program for probeless

mode

•For both door and

conveyor machine

types

Probeless Mode – Recharge Time

•Press ENTER to modify

setting

•Use UP & DOWN

arrows to adjust time

setting (minutes &

seconds)

•Press ENTER when

desired setting is

displayed

•Press UP or DOWN

arrow to advance to

other screens
