Delta ARM-421 Manuel utilisateur

ARM-421

Flat panel wall mount

EN User guide

SE Användarhandledning

FI Käyttöohje

DK Brugervejledning

NO Bruksanvisning

EN – User guide

You have bought a wall mount for a ﬂat panel display up to 75kg.

For mounting on concrete and wooden walls, please use the included

screws and plugs. For mounting on other type of walls, please use

intended screws and plug´s (not included).

Please follow the step by step guide on how to mount your ﬂat panel

display together with the wall mount on the wall.

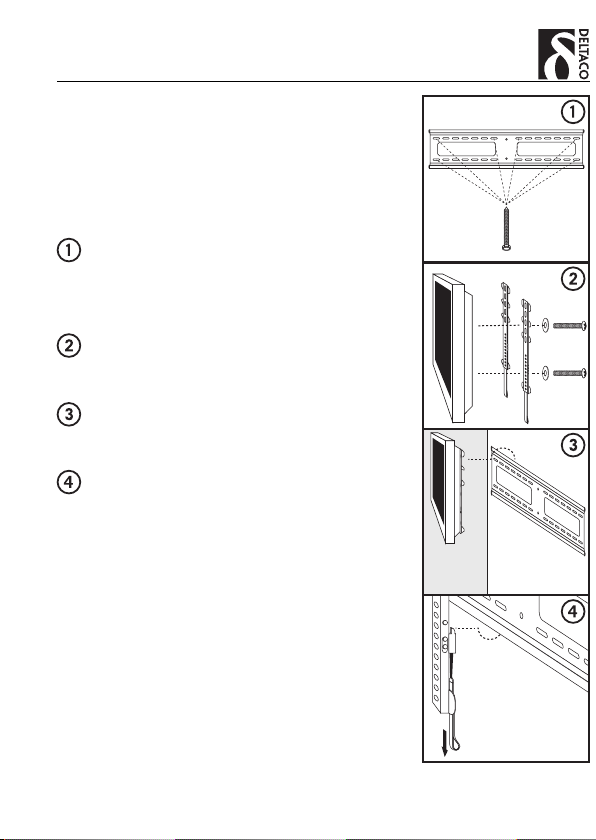

Mounting

Measure and mark four holes in the upper part of the wall plate

and two holes in the lower part.

Use appropriate tools and ﬁx the wall plate to the wall.

Choose the appropriate screws, washers and spacers (if needed)

that ﬁts your ﬂat panel display´s wall mounting holes. Fix the two

mounting brackets to your ﬂat panel display.

Mount the ﬂat panel display with the attached brackets to the

wall mount’s front plate. Start by hanging the second hooks from

the top on the top edge of the wall plate. Make sure that it

is hanging safely.

Then gently pull the two straps to release the safety hatches that

shall lock to the lower part of the wall plate. Make sure they

lock properly.

Use the velcro locks to hide the release straps behind the TV.

Done.

Support

If you experience any problem installing or using this product, don’t

hesitate to contact us. We appreciate it if you have the information

regarding your computer environment at hand; Operating system version

and the item number of your Deltaco product.

More product and support information can be found at www.deltaco.eu.

SE – Användarhandledning

Du har köpt ett väggfäste för en TV/skärm på upp till 75kg.

För montering på betong- eller träväggar, använd de medföljande

skruvarna och pluggarna. För montering på andra typer av väggar

behövs det andra typer av beslag (medföljer ej).

Följ den här steg för steg guiden för att enkelt kunna montera din

TV/skärm på väggfästet på väggen.

Installation

Gör markeringar på väggen genom att hålla upp väggfästet

mot väggen. Gör fyra markeringar i de övre skruvhålen i

genom väggplattan. Gör två markeringar i de nedre skruvhålen

genom väggplattan.

Använd rätt verktyg och fast väggplattan i väggen.

Välj ut de skruvar, brickor och distanser (vid behov) som passar

skruvhålen i din TV/skärm. Skruva fast de

två monteringsskenorna på baksidan av din TV/skärm.

Häng på din TV/skärm med de monterade skenorna på

väggplattan. Börja med att haka monteringsskenornas näst

översta hakar i väggplattans överkant. Kontrollera att din

TV/skärm hänger stadigt.

Dra försiktigt i de två remmarna till låsmekanismen som skal

låsa fast monteringsskenorna mot väggplattans nedre kant så

att de hakar i. Kontrollera att de blivit ordentligt ihakade.

Göm remmarna bakom din TV/skärm med hjälp

av kardborrelåsen.

Klart.

Användarstöd

Om du har problem med att installera eller använda din produkt skall

du inte tveka att ta kontakt med oss! Vi uppskattar om du har så

mycket information om din datormiljö som möjligt tillgänglig; Version av

operativsystem och vilken produkt från Deltaco det gäller.

I Sverige når du oss på 0200-877771 vardagar 09:00-17:00, eller via

e-post till [email protected].

Mer information om produkt och användarstöd ﬁnns på www.deltaco.eu.

FI – Käyttöohje

Ostit seinäkiinnikkeen max. 75 kilon televisiolle/näytölle.

Asennus betoni- tai puuseinään tehdään mukana seuraavilla ruuveilla

ja pulteilla. Jos asennus tehdään muuntyyppisiin seiniin, tarvitaan toiset

tarvikkeet (eivät mukana). Noudata tämän käyttöohjeen neuvoja kohta

kohdalta, kun asennat televisiosi/näyttösi seinälle.

Asennus

Tee merkinnät seinään pitämällä seinäkiinnike seinää vasten.

Ylempiin ruuvinreikiin tehdään neljä merkintää taaemman

seinälevyn läpi. Alempiin ruuvinreikiin tehdään kaksi merkintää

taaemman seinälevyn läpi.

Käytä oikeita työkaluja ja kiinnitä seinälevy seinään.

Valitse ruuvit, prikat ja etäosat, jotka sopivat televisio/näyttö

ruuvinreikiin. Ruuvaa molemmat asennuskiskot

television/näytön takapuolelle.

Ripusta televisio/näyttö asennuskiskoineen seinäkiinnikkeen

etulevyyn. Aloita koukistamalla levyn yläosaa seinän levyyn.

Varmista, että televisiosi/näyttösi roikkuu tasaisesti.

Vedä varovaisesti molemmista lukitusmekanismin hihnoista,

nämä lukitsevat seinäkiinnikkeen alareunaa koukkuihin. Varmista

että nämä ovat kunnolla kiinni koukuissa.

Piilota kiristyshihnat television/näytön taakse,

tarranauhojen avulla.

Valmis.

Asiakastuki

Jos koet pulmia tämän tuotteen asennuksessa tai käytössä voit

huoletta ottaa meihin yhteyden! On hyvä jos mahdollisimman paljon

tietokoneympäristösi tiedoista ovat käsillä; käyttöjärjestelmän versio ja

mistä Deltacon tuotteesta on kysymys.

Suomessa saat meihin yhteyden puhelinnumerosta 020-712 03 95 arkisin

klo 09:00-17:00 tai sähköpostitse osoitteella help@deltaco.ﬁ.

Lisätietoja tuotteesta ja asiakastuesta saat osoitteesta www.deltaco.eu.

DK – Brugervejledning

Du har købt et vægbeslag til et TV/monitor på op til 75 kg. For montering

på beton- eller trævægge, benyt de medfølgende skruer og rawplugs.

For montering på andre typer vægge, behøves andre typer beslag

(medfølger ikke).

Følg denne step for step vejledning for nemt at kunne montere dit TV eller

monitor på vægbeslaget, på væggen.

Installation

Mål, og marker ﬁre huller i den øvre del af vægpladen, og to huller

i den nedre del. Brug passende værktøj, og monter vægpladen

til væggen.

Vælg de passende skruer, skiver og afstandsstykker

(hvis nødvendigt), der passer til din ﬂadskærms

væg-monterings huller. Monter de to monteringsbeslag

til din ﬂadskærms display.

Monter ﬂadskærmen med de medfølgende beslag, til

vægmonteringens front plade. Start med at hænge den anden

krog fra toppen i den øverste kant af vægpladen.

Sørg for at det hænger sikkert.

Træk derefter forsigtigt de to stropper for at frigive

sikkerhedslåsene, der skal låses fast i nedre del af vægpladen.

Sørg for at de låser korrekt.

Brug velcro låsene til at gemme frigivelses stropperne, bag TV’et.

Færdig.

Anvendelses hjælp

Hvis du har problemer med at installere eller anvende dit produkt skal

du ikke tøve med at kontakte os! Vi sætter pris på at du har så meget

information om din computer som muligt tilgængeligt; Fabrikat på

computer, version af operativsystem samt hvilke Deltaco-produkt det

drejer sig om.

I Danmark kontaktes vi på e-mail: [email protected].

Mere information om produktet og anvendelse hjælp ﬁndes på

www.deltaco.eu.

NO- Bruksanvisning

Du har kjøpt et veggfeste for en TV/skjerm på opp til 75kg. For montering

på betong- eller trevegger, bruk de medfølgende skruene og pluggene.

For montering på andre typer av veggar trengs det andre typer av beslag

(medfølger ikke).

Følg denne trinn for trinn guiden for å enkelt kunne montere din TV/skjerm

på veggfestet på veggen.

Installasjon

Lag markeringer på veggen gjennom å holde opp veggfestet

mot veggen. Lag ﬁre markeringer i de øvre skruehullene gjennom

veggplaten. Lag to markeringer i de nedre skruehullene

gjennom veggplaten.

Bruk riktige verktøy og fest veggplaten i veggen.

Velg ut de skruer, brikker og distanser (ved behov) som passer

skruehullene i din TV/skjerm. Skru fast de to monteringsskinnene

på baksiden av din TV/skjerm.

Heng på din TV/skjerm med de monterte skinnene på veggplaten.

Begynn med å kroke fast monteringsskinnenes nest øverste kroker

i veggplatens overkant. Kontroller at din TV/Skjerm henger stødig.

Dra forsiktig i de to remmene til låsmekanismen som skal låse

fast monteringsskinnene mot veggplatens nedre kant så

att de kroker i. Kontroller at de sitter ordentlig.

Gjem remmene bak din TV/skjem med hjelp av kardborrelåsene.

Klart.

Brukerstøtte

Om du har problemer med å installere eller bruke ditt produkt skal du

ikke nåle med å ta kontakt med oss! Vi setter pris på om du har så

mye informasjon om din datamaskin som mulig tilgjengelig; Versjon av

operativsystem og hvilket produkt fra Deltaco det gjelder.

I Norge når du oss på 22 830 906 hverdager 09:00-17:00, eller via e-post

til [email protected].

Mer informasjon om produktet og brukerstøtte ﬁns på www.deltaco.eu.

EN: [email protected]

SE: [email protected]

0200-877771

FI: help@deltaco.ﬁ

020-7120395

DK: [email protected]

NO: [email protected]
