Decon wheel Levo LCEV Manuel utilisateur

2020-04-29

Assembly instructions for Levo LCEV

MED3125

1. Remove wheels and sleeves on both sides.

2. Check the correct placement for the stop pin. Remove the spacers but let the circlip

stay on the shaft.Use the anti-tip devices on the eDrive.

2020-04-29

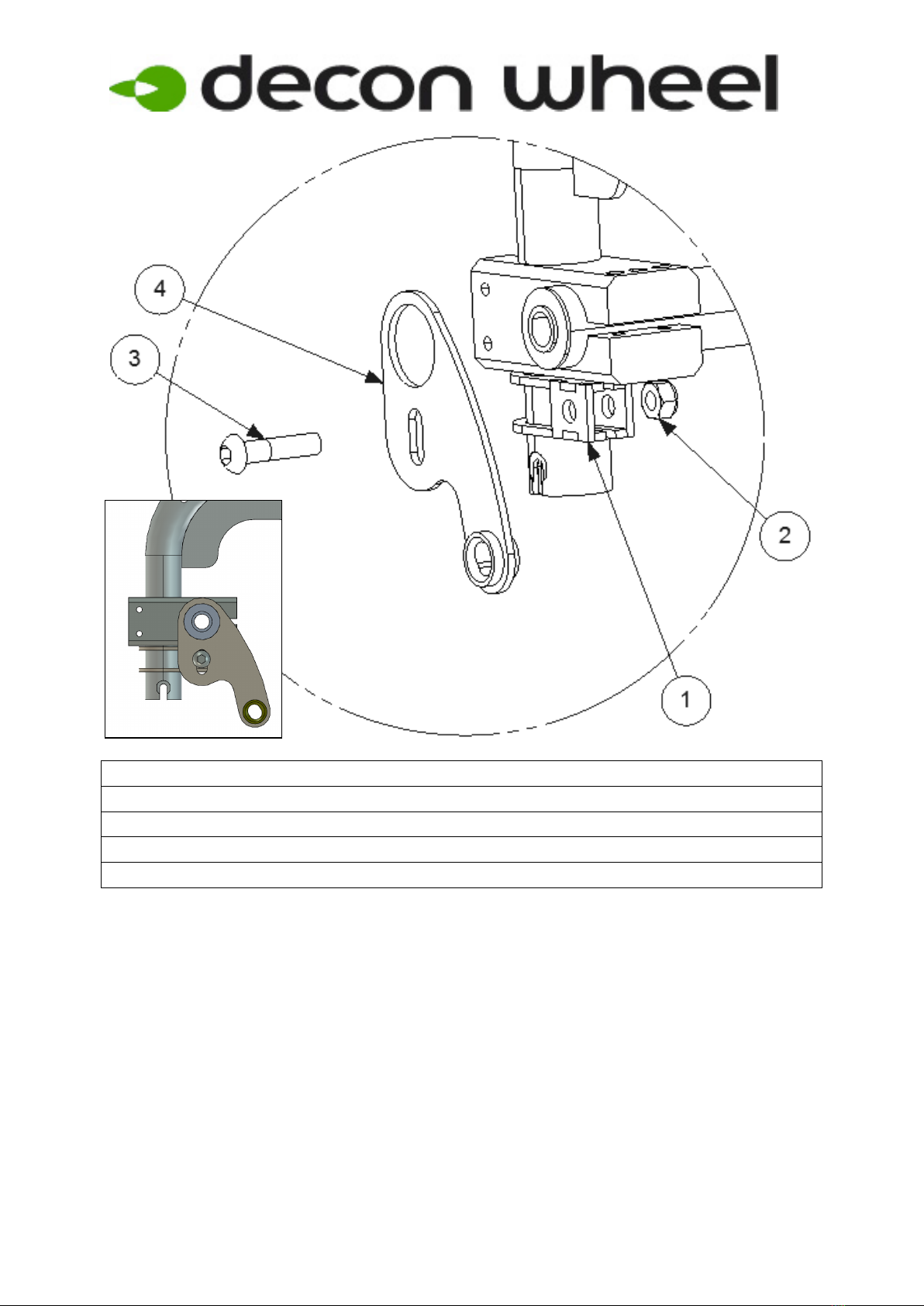

Assemble the plate (right side) according to picture. Parts pair mounting set:

Item No. Part Number Qty Description

1 300065 1 Clamp Levo

2 XSM8ML 1 Nut Self-Locking M8

3 XSM8X35 1 Screw Round M8 x 35

4 MED1390 1 Bracket Levo

3. Assemble the back placed battery bag under and forward on the wheelchair.

2020-04-29

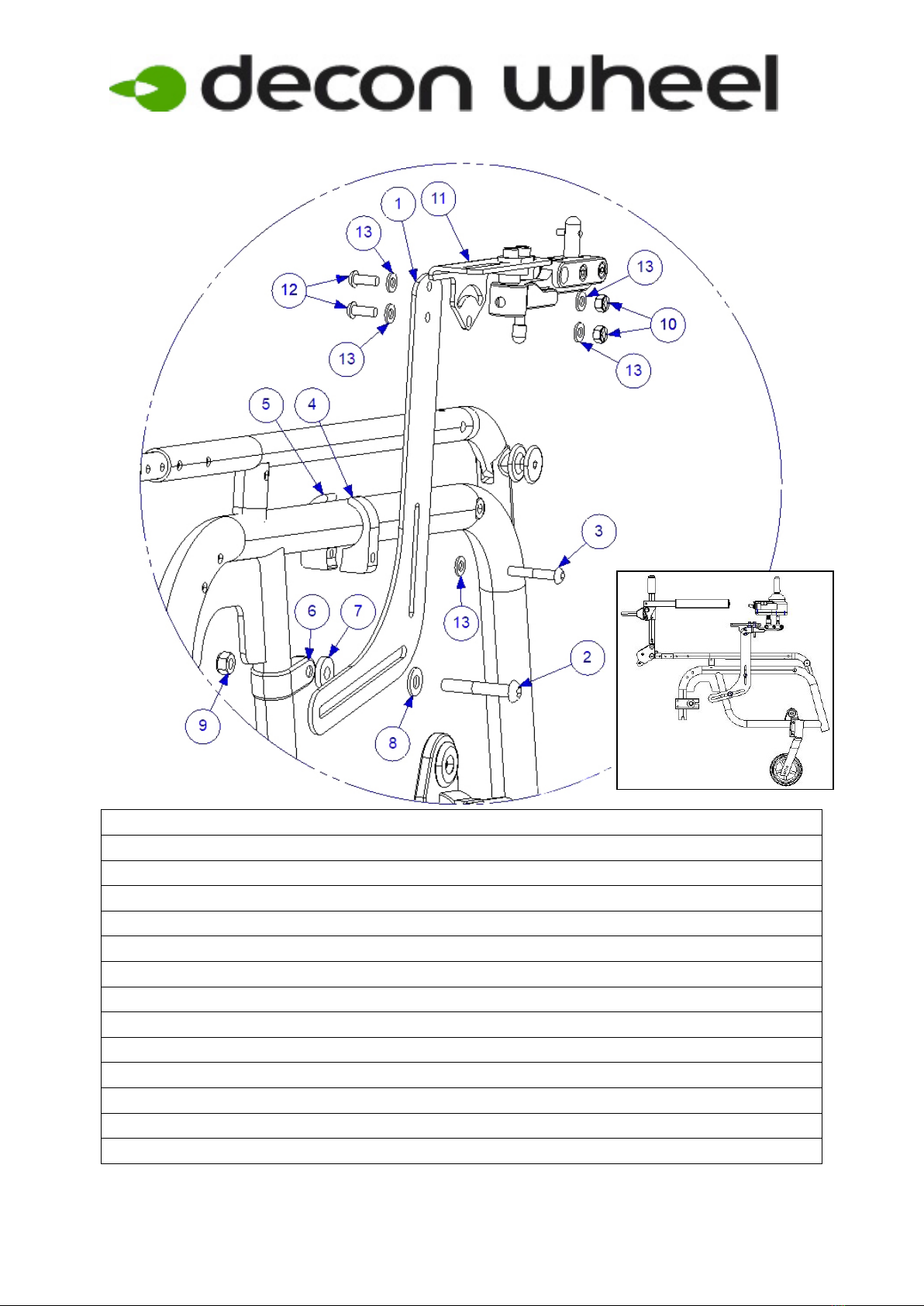

Joystick assembly

Item No. Part Number Qty Description

1 MED1457 1 Bracket

2 XSM8X50 1 Screw Round M8 x 50

3 XSM6X35 1 Screw Round M6 x 35

4 MED1421 1 Clamp with hole

5 MED1422 1 Clamp 30 with thread

6 X-klamma1 1 Clamp

7 XSM8BRTW 1 Washer M8 Thick Wide

8 XSM8BR 1 Washer Plain M8

9 XSM8ML 1 Nut Self-Locking M8

10 XSM6ML 2 Nut Self-Locking M6

11 XOC-48160-B0 1 Swing Away Bracket

12 XSM6X16 2 Screw Round M6 x 16

13 XSM6BR 5 Washer Plain M6

2020-04-29

Åtdragningsmoment / Tightening torque

Metriska grovgängor, stål.

Metric coarse threads, steel.

Gänga / Thread

Åtdragningsmoment / Tightening torque

M3

1,2 Nm

M4

3 Nm

M5

6 Nm

M6

10 Nm

M8

25 Nm

M10

50 Nm

M12

85 Nm

Navhylsor.

Sleeves.

Gänga / Thread

Åtdragningsmoment / Tightening torque

M16x1

30 Nm

M18x1

40 Nm
