Dcm 2500 PRO Manuel utilisateur
1

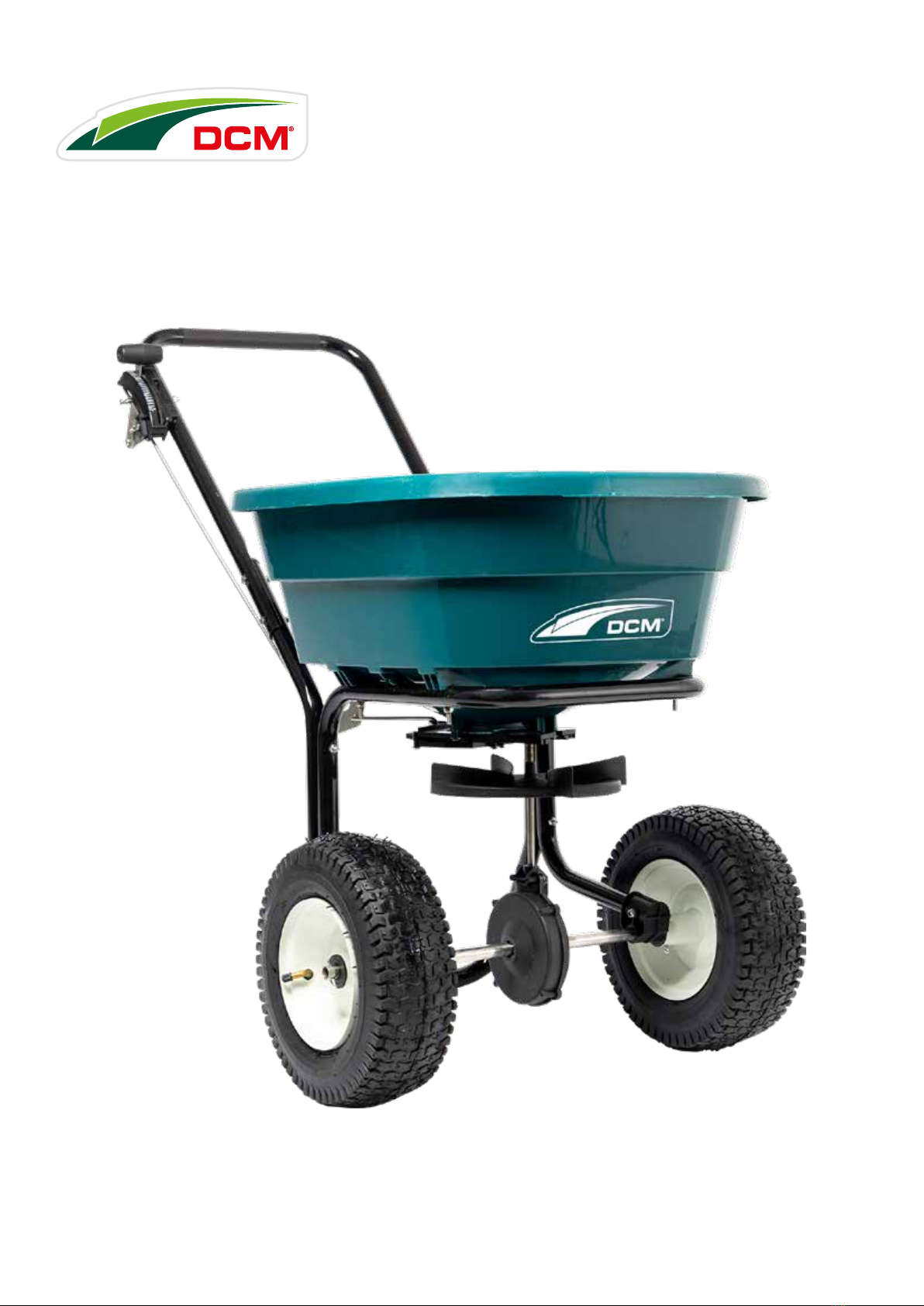

DCM SPREADER 2500 PRO
DE CEUSTER MESTSTOFFEN N.V./S.A. – BANNERLAAN 79 – 2280 GROBBENDONK – BELGIUM
Tel +32 (0) 14 257 357 - dcm@dcm-info.com – www.dcm-info.com
5004101 - V9721
2
3
INHOUD
Onderdelen ......................................................................................................3
Montage...........................................................................................................4
Gereedschap ..............................................................................................4
Stappenplan...............................................................................................4
Schuifregelaars...............................................................................................7
Schuifregelaars verwisselen .................................................................. 8
Gebruik...........................................................................................................10
Voorbereiding...........................................................................................10
Schuifregelaars ........................................................................................11
Winterschuifregelaar........................................................................11
Zomerschuifregelaar ........................................................................11
Bordercontrole ...................................................................................11
Wandelpatronen ..................................................................................... 12
Strooi-instellingen .................................................................................. 13
Reiniging en onderhoud ......................................................................... 14
Garantie......................................................................................................... 14

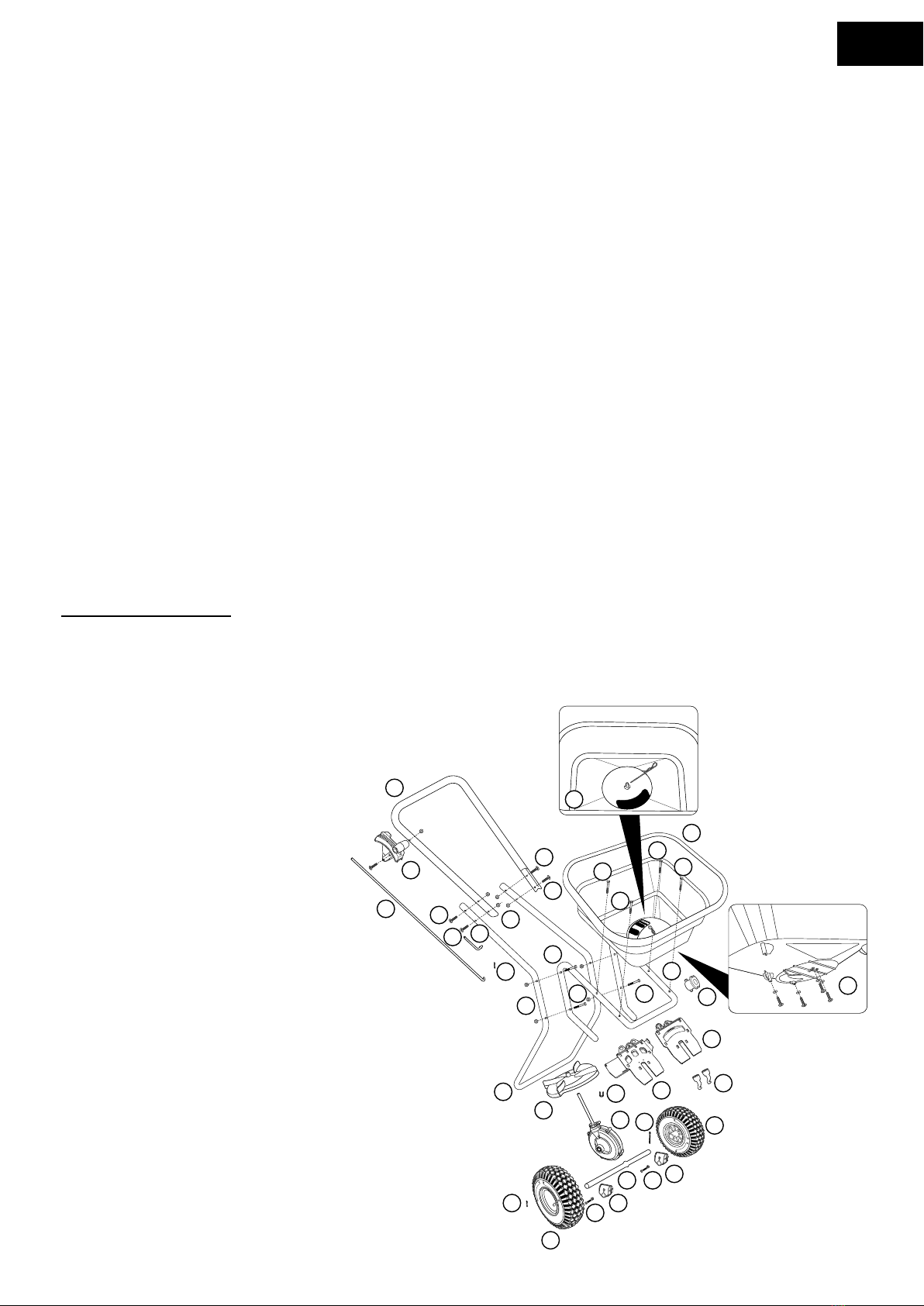

ONDERDELEN
De DCM SPREADER 2500 PRO is reeds grotendeels gemonteerd.
Hieronder de volledige onderdelenlijst:
1. Asbuis
2. Bedieningsstang
3. Scharnierstang
4. Hoofdframe
5. Staander
6. Handvat
7. Bedieningshendel
8. Groot/klein roerwerk
9. Sluitbeugel
10. Strooibak
11. Doorvoerring trechter
12. Rotor
13. U-vormige inlegspie
14. Aslager (x2)
15. Tandwielkast
16. Schuifregelaar zomer
17. Schroefdraadtappen 4,2x17
18. Schuifregelaar winter
19. Luchtbanden (x2)
20. M6x60 bouten (x4)
21. M6x65 bouten (x4)
22. M6x45 bouten (x6)
23. R-pen
24. Kleine splitpen
25. Grote splitpen
26. M6 borgmoeren (x8)
20
20
21
21
26
26
21
20
20
2
6
8
9
10
11
18
7
3
22
22
22
22
4
5
12
13
1
14
19
24
22
23
22
19
14
15 25
16
17
NL
4
MONTAGE
GEREEDSCHAP1
Moersleutel
Tang
Kruiskop schroevendraaier
STAPPENPLAN
Plaats de strooibak (onderdeel 10) op een tafel met de
tandwielkast naar boven. Haal de bouten uit het hoofdframe
(onderdeel 4) – ze dienen om de staander aan de strooibak
en het hoofdframe te bevestigen. Verwijder de moeren van
de boutuiteinden.
Neem de staander (onderdeel 5) en plaats hem gelijk met
de gaten in het hoofdframe (onderdeel 4). Schroef de vier
bouten (onderdeel 21) in de gaten.
Gebruik een moersleutel om de borgmoeren (onderdeel 26)
vast te draaien. De staander (onderdeel 5) moet nu goed
vastzitten aan de strooibak en het hoofdframe (onderdeel 4).
Neem de luchtbanden (onderdeel 19) en schuif ze over de
assen aan weerszijden van het hoofdframe (onderdeel 4).
Houd ook de twee splitpennen (onderdelen 24 en 25) klaar.
1Niet meegeleverd.
5
Plaats het gat aan de binnenkant van de luchtbanden
(onderdeel 19) gelijk met het gat op de as. Neem de
grote splitpen (onderdeel 25) en steek ze door de twee
gaten.
Zodra de grote splitpen (onderdeel 25) door de twee gaten
zit, buig de twee uiteinden van de splitpen uit elkaar met een
tang. Het wiel wordt zo op zijn plaats vastgezet.
Neem de kleine splitpen (onderdeel 24) en steek ze door het
gat aan de buitenkant van het andere wiel.
Als het wiel eenmaal op zijn plaats zit, buig de uiteinden van
de kleine splitpen (onderdeel 24) uit elkaar met een tang om
het wiel op zijn plaats te houden.
Draai de strooibak en het hoofdframe om, zodat de strooier
op de wielen en de staander staat. Neem het handvat
(onderdeel 6) en schuif het over de twee uiteinden van de
staander.
NL
6
Plaats de gaten van het handvat (onderdeel 6) gelijk met die
van de staander (onderdeel 5).
Steek de vier resterende bouten (onderdeel 22) door de gaten
in het handvat (onderdeel 6) en de staander (onderdeel
5). Draai de M6x65 bouten (onderdeel 22) vast met de M6
borgmoeren (onderdeel 26).
Neem het gebogen uiteinde van de bedieningsstang
(onderdeel 2) en steek het door het gat aan de onderkant van
het V-vormige metalen plaatje (scharnierbeugel). Het moet
vastklikken.
Neem het andere uiteinde van de bedieningsstang
(onderdeel 2) en plaats het gelijk met het gat aan de
achterkant van de bedieningshendel (onderdeel 7). Duw de
bedieningshendel helemaal naar beneden op stand 20 en
draai de schroef vervolgens vast met de hand.
Zorg ervoor dat de strooiopening onderaan de strooibak
helemaal open staat. Je zou alle gaten of het gat van
de schuifregelaar moeten zien. Plaats beide roerwerken
(onderdelen 8), waarbij het kleinere onder het grotere komt.
7
NL

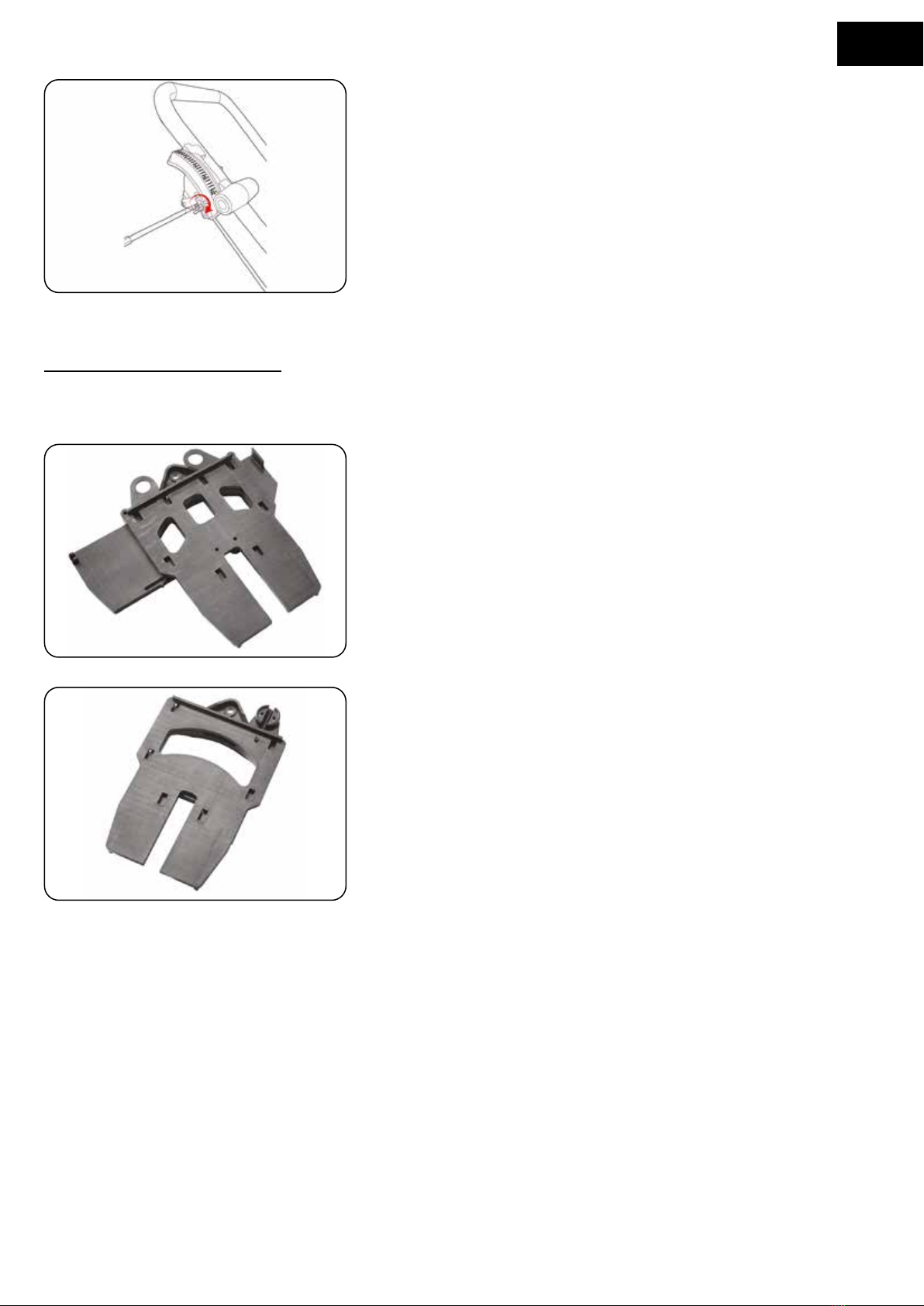

SCHUIFREGELAARS
De DCM SPREADER 2500 PRO wordt geleverd met twee verschillende
schuifregelaars:
Kies voor je de meststofstrooier gebruikt de geschikte schuifregelaar. Standaard zit de
zomerschuifregelaar gemonteerd op de DCM SPREADER 2500 PRO. Volg het onderstaande
stappenplan om de schuifregelaar te verwisselen indien nodig.
Zodra de strooiopening volledig open staat en de
bedieningshendel op stand 20, draai de schroef
aan met een kruiskop schroevendraaier, zodat de
bedieningsstang (onderdeel 2) goed vastzit.
Zomerschuifregelaar (3 openingen): gebruik voor het strooien
van meststoffen de schuifregelaar met de drie openingen
zoals hiernaast afgebeeld.
Winterschuifregelaar (1 opening): kies voor strooizout en
grit de schuifregelaar met één grote opening zoals hiernaast
afgebeeld.
8
SCHUIFREGELAARS VERWISSELEN
Plaats de gemonteerde strooier op een tafel, zodat de
achterkant gemakkelijk toegankelijk is.
Ter info: hieronder is de zomerschuifregelaar (onderdeel 16)
afgebeeld.
Zoek de R-pen (onderdeel 23) die onderaan de schuifregelaar
zit om hem op zijn plaats te houden. Verwijder de R-pen.
Duw tegen de bovenkant van de scharnierbeugel
(V-vormig plaatje), zodat de schuifregelaar
(onderdeel 16 of 18) naar achteren glijdt en de scharnierstang
(onderdeel 3) loskomt.
Verwijder de scharnierstang (onderdeel 3) door het uiteinde
door het gat aan de bovenkant van de schuifregelaar te
duwen. Neem de schuifregelaar (onderdeel 16 of 18) weg,
zodra de scharnierstang verwijderd is.
9
Zodra de schuifregelaar (onderdeel 16 of 18) die je
niet meer wilt gebruiken weggehaald is, de andere
schuifregelaar in de groeven aan de onderkant van de
strooibak (onderdeel 10) duwen.
De schuifregelaar moet goed vastzitten, horizontaal onder de
strooibak. Hij moet soepel in en uit de groeven2glijden.
Trek de schuifregelaar een beetje uit, zodat er ruimte is om
de scharnierstang (onderdeel 3) weer in de scharnierbeugel
en de schuifregelaar (onderdeel 16 of 18) te steken.
Duw het onderste uiteinde van de scharnierstang
(onderdeel 3) in het gat bovenaan de schuifregelaar en zet
vast met de R-pen (onderdeel 23).
2Op de onderkant van de strooibak zijn er 4 rondellen gemonteerd. De schuifregelaar moet in de groeven die hierdoor
ontstaan komen te zitten.
NL
10
GEBRUIK
VOORBEREIDING
Voor je de DCM SPREADER 2500 PRO vult, doe je er goed aan om vertrouwd te raken met de
werking van deze meststofstrooier.
• Raadpleeg de tabel met strooi-instellingen om na te gaan welke instelling de correcte is voor het
uit te strooien materiaal o.b.v. de aanbevolen dosis op de verpakking.
• Zorg ervoor dat de strooihoeveelheid en het strooipatroon correct zijn
ingesteld. De correcte strooihoeveelheid kan makkelijk ingesteld worden
met behulp van de vleugelmoer aan de bedieningshendel. Door deze vast te
draaien, kan de hendel niet verder dan de ingestelde stand.
• De schuiklep in de strooibak moet gemakkelijk openen/sluiten bij het naar voor of naar achteren
duwen van de bedieningshendel. Is dit niet het geval, controleer dan de montage-instructies.
• Zorg ervoor dat de strooier geen resten van vorige strooibeurten bevat of ander materiaal dat niet
voorzien is om uit te strooien.
• Controleer of het uit te strooien materiaal droog en goed strooibaar is, zodat het vrij door de
strooibak kan stromen.
• Sluit de strooiopening alvorens de strooibak te vullen. (De strooiopening
ziet er dan uit zoals hiernaast afgebeeld.) Vul de strooier veiligheidshalve
buiten de strooizone3.
• Terwijl je begint te wandelen met de meststofstrooier, de bedieningshendel naar voren duwen.
De strooiopening in de strooibak gaat nu open volgens de ingestelde strooi-instellingen. Om te
stoppen, de strooiopening sluiten voor je tot stilstand komt door de bedieningshendel naar je toe
te trekken.
• Strooi bij voorkeur bij droog weer, zodat het materiaal in de strooibak niet vochtig wordt.
3WAARSCHUWING: Giet geen materiaal in de strooibak wanneer de strooiopening open is. Dit om morsen en bijgevolg
eventuele schade in de strooizone te vermijden. Open de strooibak pas als je in de zone bent waar je het product wilt
strooien en daarbij stevig doorwandelt.
GESLOTEN
