Datalogic Dragon D151 Manuel utilisateur

DRAGON™

D151 READERS

QUICK REFERENCE GUIDE

GUIDA RAPIDA

GUIDE RAPIDE

KURZANLEITUNG

GUÍA RÁPIDA

820001452 (Rev. B) 9/07

USING DRAGON™ D READERS

DRAGON™ D READERS automatically scan barcodes at a

distance. Simply aim and pull the trigger. Code scanning is

performed along the scan line emitted from the reading window.

This line must cross the entire code.

Successful scanning is obtained by tilting the reader with

respect to the barcode to avoid direct reflections, which impair

the reading performance (see the figure above).

I lettori DRAGON™ D leggono i codici a barre a distanza: è

sufficiente mirare sul codice e premere il grilletto. La lettura

avviene sulla linea laser che deve attraversare interamente il

codice da leggere.

Le condizioni ottimali per la lettura si ottengono inclinando il

lettore rispetto al codice, così da evitare riflessioni dirette, che

potrebbero compromettere le prestazioni di lettura (vedere la

figura qui sopra).

Les lecteurs DRAGON™ D lisent les codes à distance. Il est

suffisant de viser le code.Le code est lit sur la ligne sortant de

la fenêtre de lecture de l'appareil. Cette ligne doit traverser le

code à barres à lire de part en part.

Pour des prestations optimales inclinez la douchette par rapport

au code à lire, afin d'éviter des réflexions directes qui pourraient

compromettre la performance de lecture (voir la figure ci-

dessus).

Die DRAGON™ D Leser lesen Strichcodes berührungslos. Es

genügt auf den Code zu zielen und abzudrücken. Der Code

wird mittels einer Lichtlinie gelesen, die das Gerät durch das

Lesefenster verläßt und den gesamten Code durchqueren muß.

Eine optimale Lesegarantie ist gewährleistet, wenn der

Benutzer den Leser bzgl. dem Code etwas neigt, um eine

direkte Reflexion zu vermeiden, wie im Bild oben gezeigt wird.

Los lectores DRAGON™ capturan automáticamente códigos de

barras a distancia: sólo hay que encuadrar el código y apretar

el gatillo. La lectura se realiza sobre el rayo de luz emitida por

la ventana de lectura que debe atravesar el código de parte a

parte.

Las condiciones óptimas para la lectura se obtienen inclinando

el escáner respecto al código de barras para evitar los reflejos

directos de luz que podrían perjudicar el rendimiento de lectura

(ver figura arriba).

AIMING SYSTEM

DRAGON™ D101 and DRAGON™ D101 LR models provide a

programmable aiming system. If enabled, the scan line emitted

from the reading window is preceded by a red spot, which must

illuminate the code center to get the best reading performance

(see figure above, ). Once the defined timeout is reached, the

red spot disappears and is followed by the scan line to start the

code scanning.

I modelli DRAGON™ D101 e DRAGON™ D101 LR offrono un

sistema di puntamento programmabile. Se attivato, uno spot

rosso illumina il codice precedendo l'emissione della linea laser.

Per ottenere la massima prestazione di lettura è necessario

centrarlo sul codice stesso (vedi figura sopra, ). Lo spot

scomparirà una volta terminato il timeout precedentemente

definito e seguirà l'emissione della linea laser per avviare la

lettura.

Les modèles DRAGON™ D101 et DRAGON™ D101 LR

fournissent un système de pointage programmable. Si le

système est activé, un spot rouge, qui précéde la sortie de la

ligne de lecture, illumine le code à lire. Le spot doit être centré

sur le code pour obtenir la meilleure performance de lecture

(voir la figure ci-dessus, ). Une fois le "timeout" terminé, le

spot rouge est suivi par la ligne de lecture.

Die DRAGON™ D101 und DRAGON™ D101 LR Modelle

bieten ein programmierbares Zielsystem. Wenn das System ein

ist, zuerst verläßt der Leser ein rotes und rundes Licht und

dann die Lichtlinie. Das rundes Licht muß mittels des Codes

sich befinden, um die beste Leseleistung zu erreichen (siehe

Bild oben , ). Wenn das Lichttimeout geendet ist, schaltet das

rotes und rundes Licht ab. Dann verläßt der Leser die Lichtlinie,

um den Code zu lesen.

Los modelos DRAGON™ D101 y DRAGON™ D101 LR ofrecen

un modo de encuadre programable. Cuando esté activada, la

línea de escano emitida por la ventana está precedila por un

punto rojo que debe iluminar el centro del código para asegurar

el mejor rendimiento de lectura (ver figura arriba, ). Una vez

terminado el encuadre, el punto rojo desaparece y aparece la

línea de escano para empezar la lectura de los códigos.

UK Read the following code and then read two numbers

in the range 00 to 99 to set a value for the desired

aiming system timeout. 00 = disabled; (x100 ms).

ILeggere il codice seguente più due numeri fra 00 e

99 per impostare il timeout del sistema di

puntamento. 00 = disabilitato; (x100 ms).

FLire le code suivant et ensuite deux numéros entre

00 et 99 pour instaurer le "timeout" du système de

pointage. 00 = désactivé; (x100 ms).

DLesen Sie den folgenden Code und dann zwei

Codes zwischen 00 und 99, um das Zielsystem

timeout einzustellen. 00 = disabled; (x100 ms).

E Leer el siguinte código mas dos numeros entre 00 y

99 para seleccionar el timeout del modo de

encuadre. 00 = desactivado; (x100 ms).

set aiming system



NUMERIC TABLE























CANCEL

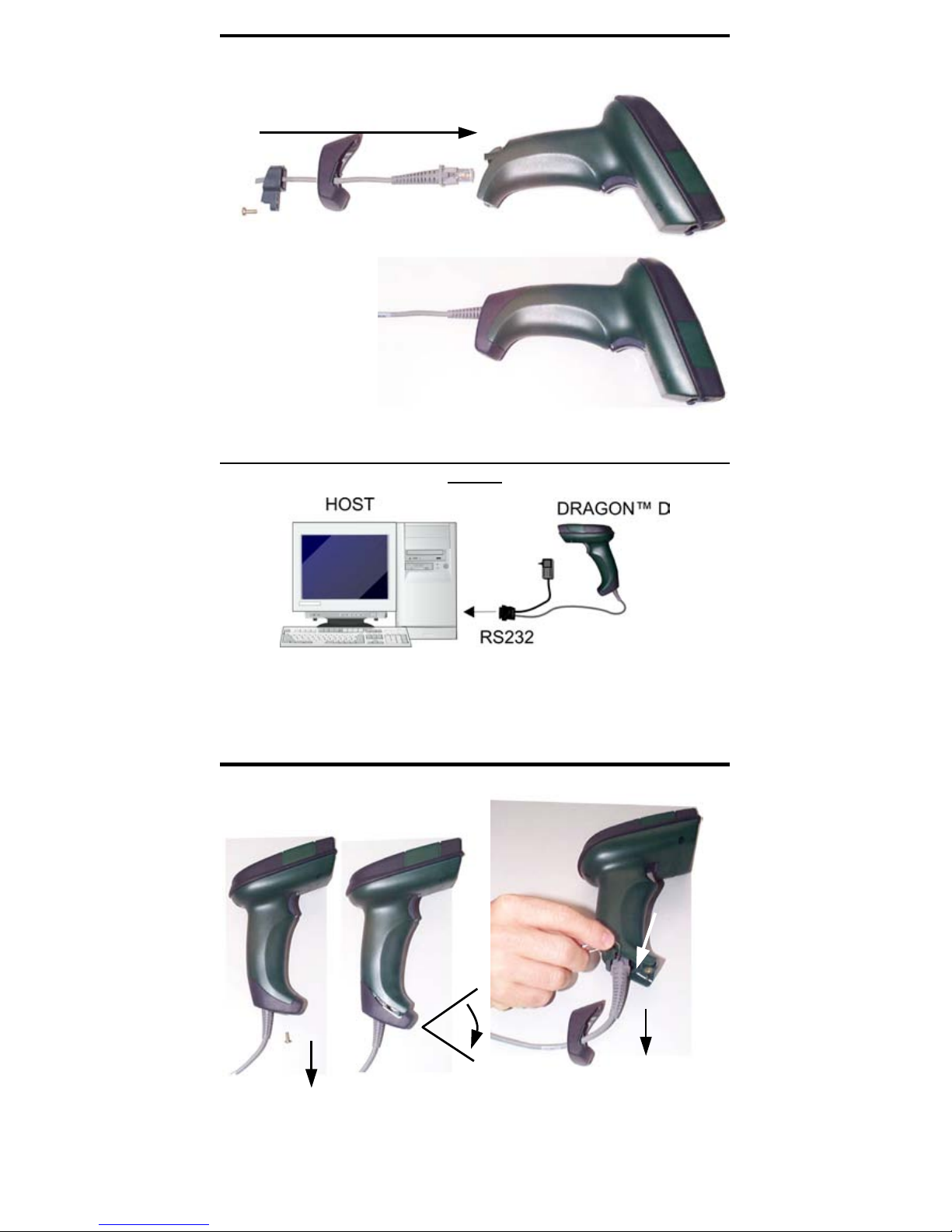

CONNECTIONS

RS232

DISCONNECTING THE CABLE

READING DIAGRAMS

DRAGON™ D151 – High Density Codes

25 50 75 100 125 200 225 cm

150 175

0.38 mm

(15 mils)

0.50 mm

(20 mils)

0.25 mm

(10 mils)

0.19 mm

(7.5 mils)

DRAGON™ D151 – Low Density Codes

100 200 300 400 500 800

100

600 700

1.00 mm

(40 mils)

1.38 mm

(55 mils)

1.75 mm *

(70 mils)

200

300

100

200

300

1000 cm

900

2.50 mm *

(100 mils)

* on reflective labels.

TECHNICAL FEATURES

DRAGON™ D151

Electrical Features

Power supply 4 to 20 Vdc

Consumption

@ 4V

@ 5V

@ 20V

250 mA

180 mA

50 mA

Laser Features

Power (max) 1.3 mW

Scan angle 13.5° ±0.7

Laser Safety Class

EN 60825-1 / CDRH 2

Max. resolution

mils

0.19

7.5

PCS minimum

(Datalogic Test Chart) 25%

Indicators Laser On LED (red)

Good Read LED (green)

Beeper

Environmental Features

Working Temperature -30° to +50 °C

Storage Temperature -30°to +70 °C

Humidity 90% non condensing

Drop resistance IEC 68-2-32 Test ED

Protection sealed against rain and dust

Mechanical Features

Weight (without cable) About 270 g

Cable length 2 m

DEFAULT

RS232 DEFAULT SETTINGS

9600 baud, no parity, 8 data bits, 1 stop bit, ACK/NACK

protocol enabled, data unpacketed, inter-character delay

disabled, host serial response timeout 2 sec., host

character timeout 200 ms

DATA FORMAT

"no read" message not transmitted, no header, terminator 1

LF, terminator 2 CR, code ID not transmitted, scan data

transmission format as is

POWER SAVE

sleep state enabled

READING PARAMETERS

good decoding beeper enabled at high frequency, aiming

system disabled

DECODING PARAMETERS

linear code type security level 1, no bi-direction

redundancy, security level 0 for Code 128, EAN/UPC and

code 93

CODE SELECTION

Enabled codes

•EAN 8 / EAN 13 / UPC A / UPC E without ADD ON

check digit transmitted, no conversion

•Interleaved 2/5

no check and no transmission,

fixed length code 14 characters, no conversion

•Standard Code 39

no check, variable length code 2-55 characters

•Code 128, EAN 128, ISBT 128

Disabled codes

Code 93, Discrete 2/5, Codabar, MSI, RSS
