Danfoss KP 1 Manuel utilisateur

KP 1,

KP 1A

KP 5, KP 5A

12 (⁄in)

17 mm

(⁄in)

14 mm

(⁄in)

14 mm

(⁄in)

max. 3 mm

(⁄in)

Installation guide

Pressure switch

KP 1, KP 1A, KP 5, KP 5A with gold plated contacts

060R9504

Mounting requirements Ambient temperatures

t1 min.: -40 °C (-40 °F)

t1max.: 65 °C (149 °F)

Connections Test pressure (Ptest)Mounting

Enclosure

A: M4 (8 – 32 UNC)

C: Enclosure IP44

(EN 60529)

B: Enclosure IP30

(EN 60529)

Type Regulation range PS/MWP

KP 1 -0.2 – 7.5 bar 17 bar/245 psig

KP 1 reset -0.9 – 7 bar 17 bar/245 psig

KP 5 8 – 32 bar 35 bar/510 psig

KP 5 reset 8 – 32 bar 35 bar/510 psig

ptest max.

KP 1, KP 1A:

20 bar pe(285 psig)

KP 5, KP 5A:

35 bar pe(510 psig)

Refrigerants:

R22, R134a, R404A, R407A, R407C, R407F, R422B, R422D, R438A, R448A, R449A,

R450A, R452A, R507A, R513A, R717*)

For complete list of approved refrigerants, go to http://products.danfoss.com/all-products/

*) only for KP 1A, KP 5A

Cut Out

Cut In

Dierential

Cut In

Dierential

Cut Out

-1 bare (30 in. Hg)

6 mm

(⁄in)

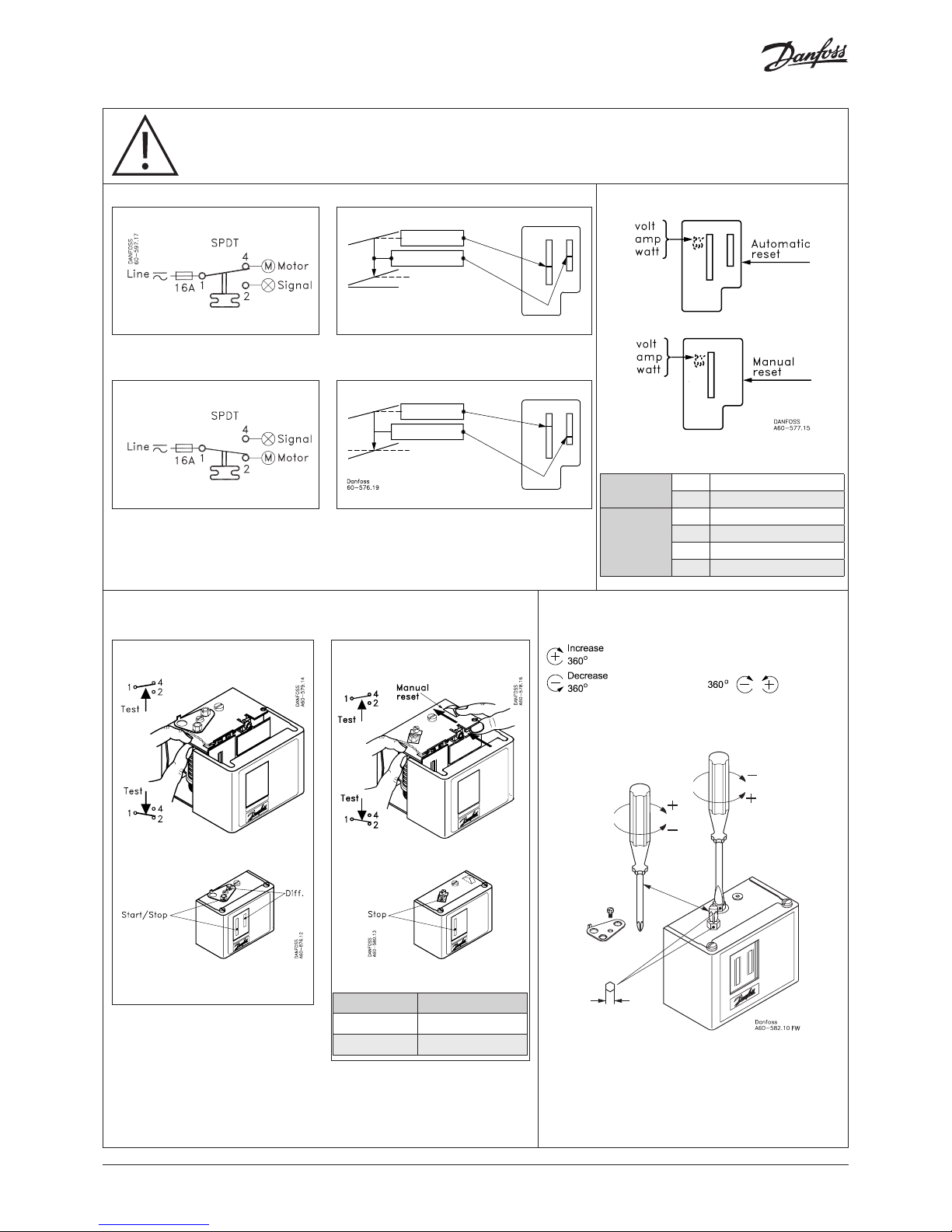

2 | 520H11524 | DKRCC.PI.C00.E3.02

Contact 1-4 opens on pressure drop KP 1, KP 1A

Contact 1-2 opens on pressure rise KP 5, KP 5A

Manual trip function Adjustment

Setting

Automatic reset

NOTE:

use FINGERS ONLY!

(Do NOT use screwdriver)

Manual reset

Type Dierential

KP 1, KP 1A 0.7 bar (10 psi)

KP 5, KP 5A 3 bar (43 psi)

Contact load

Regulation Max. 30 mA/30 V DC

Min. 1 mA/5 V DC

Alarm

(Au surface

is burnt

away)

AC1: 10 A/400 V

AC3: 6 A/400 V

AC15: 4 A/400 V

DC13: 12 W/220 V

KP 1, KP 1A: 0.7 bar (10 psi)/rev.

KP 5, KP 5A: 2.3 bar (33 psi)/rev.

Range

KP 1, KP 1A: 0.2 bar (3 psi)

KP 5, KP 5A: 0.3 bar (4 psi)

Dierential

CAUTION:

Disconnect power supply before wiring connections are made or service to avoid possible electrical shock or damage

to equipment. Do never touch live parts with your ngers or with any tool.
