Danfoss AKC 25H1 Manuel utilisateur

RI.1J.T3.53→RI.1J.T4.53 08-1999

INSTRUCTIONS

AKC 25H1

Identifikation

Identification

Identificación

Skabsmontage (DIN-skinne)

Panel mounting (cabinet, DIN rail)

Montage im Schaltschrank auf DIN-Schiene

Montage en armoire (rail DIN)

Montaje en panel (cabina, riel DIN)

084B2017

084B2018

Princip

Principle

Montageprinzip

Principe

Principio

2 Instructions RI.1J.T4.53 © Danfoss 08/1999 AKC 25H1

Nettilslutning

Supply

Netzanschluß

Réseau

Alimentación

230 V +10/-15%, 50/60 Hz, 12 VA

Udgange

Outputs

Ausgänge

Sorties

Salidas

Fuse = 1 A T

48 V < U < 256 V

Imax (AC-1) = 3 A

Imax (AC-15) = 1,5 A

Pmin = 1 VA

Dansk

Kompressorer og kondensatorer tilsluttes relæudgangene. Rækkefølgen er valgfri, da hver udgang defineres ved programme-

ringen. Der er dog krav, hvis der tilsluttes en kompressor med aflastninger. Her skal relæet, der starter og stopper motoren,

have et lavere nr. end de øvrige relæer, der styrer aflastningerne.

English

Compressor and condensers are connected to the relay outputs. The sequence is optional as each output is defined during the

programming. There are however requirements to be met if a compressor with unloaders is connected. Here, the relay starting and

stopping, the motor must have a lower number than the other relays which control the unloaders.

Deutsch

Verdichter und Verflüssiger an die Relaisausgänge anschließen. Die Reihenfolge ist beliebig, da jeder Ausgang bei der

Programmierung definiert wird. Beim Anschluß eines Verdichters mit Anlaufentlastung gilt jedoch die Bedingung, daß das

Relais, das den Motor ein- und ausschaltet, eine niedrigere Nummer haben muß als die übrigen Relais, die die Entlastungen

steuern.

Français

Raccorder les compresseurs et les condenseurs sur les sorties de relais. L’ordre choisi est sans importance : chaque sortie est

définie lors de la programmation. Seule réserve : le raccordement d’un compresseur réduction de puissance. Dans ce cas,

donner au relais assurant le démarrage et l’arrêt du moteur un numéro inférieur à aux autres relais contrôlant les réductions de

puissance.

Español

Compresores y condensadores se conectan a los relés de salida. La secuencia es opcional para cada salida, la cual se define

durante la programación. Hay si embargo requisitos a considerar, si se conecta un compresor con descargadores. Aquí el relé

de arranque y parada debe tener un número inferior que los otros relés los cuales controlan los descargadores.

AKC 25H1 Instructions RI.1J.T4.53 © Danfoss 08/1999 3

Udgang

Output

Ausgang

Sortie

Salida

Udgang

Output

Ausgang

Sortie

Salida

AKC ON

10 V < U < 256 V

Imax (AC-1) = 3 A

Imax (AC-15) = 1,5 A

Pmin = 1 VA

Dansk

Når kompressorerne er stoppet, bliver de enkelte reguleringer også stoppet.

Hvis der er monteret en gateway type AKA 243 eller AKA 244 på anlægget, kan datakommunikationen overtage den viste

fortrådning. Se venligst "Overstyring", litt.nr. RI.8A.L-.01

English

When the compressors are stopped the individual regulations will also be stopped.

If a gateway type AKA 243 or AKA 244 is mounted on the plant the data communication can assume the wiring. Please refer to

"Override", lit.no. RI.8A.L-.02

Deutsch

Wenn die Verdichter ausgeschaltet sind, werden die einzelnen Regelungen ebenfalls ausgeschaltet, das heißt z.B. die

Spannungen an den ON-Kontakten sind unterbrochen.

Wenn ein Gateway Typ AKA 243 oder AKA 244 an der Anlage montiert ist, kann die Daten Kommunikation die gezeigte

Verdrahtung übernehmen. Siehe bitte "Masterregelung, Lit.Nr. RI.8A.L-.03.

Français

A l’arrêt des compresseurs, chaque régulation est également arrêtée.

Si une passerelle AKA 243 ou AKA 244 est installée, la filerie montrée peut être « confiée » au système de transfert des don-

nées. Veuillez vous référer à la « Fonction régulation » de l’instruction RI.8A.L-.04.

Español

Cuando el compresor se para, la regulación individual también se parará.

Si un gateway tipo AKA 243 o AKA244 se instala en la planta, el sistema de comunicación puede eliminar el cableado.

Por favor, ver la sección “Ajustes del gateway master -Override), literatura RI.8A.L-.02.

230 V a.c.

Alarmrelæ

Alarm relay

Alarmrelais

Relais d'alarme

Relé de alarma

Max. AKC 114-116 = 124 stk./pcs./Stück/pièce/unidad

4 Instructions RI.1J.T4.53 © Danfoss 08/1999 AKC 25H1

Følertilslutning

Sensors

Fühleranschluß

Raccordement des capteurs

Sensores

Dansk

P0: Tryktransmitter (-1 til 12 bar, 1 - 5 V). Måling af fordampningstryk.

Pc: Tryktransmitter (-1 til 34 bar, 1 - 5 V). Måling af kondenseringstryk.

Ss: Temperaturføler (Pt 1000 ohm). Måling af fordampningstemperaturen.

Sd: Temperaturføler (Pt 1000 ohm). Måling af trykgastemperaturen.

S6: On/off indgang eller temperaturføler (Pt 1000 ohm)

On/off: On = sugetryksreferencen hæves.

Temperaturføler: Ekstra temperatursignal.

English

P0: Pressure transmitter (-1 to 12 bar, 1 - 5 V). Measurement of evaporating pressure.

Pc: Pressure transmitter (-1 to 34 bar, 1 - 5 V). Measurement of condensing pressure.

Ss: Temperature sensor (Pt 1000 ohm). Measurement of evaporating temperature.

Sd: Temperature sensor (Pt 1000 ohm). Measurement of pressure gas temperature.

S6: ON/OFF input or temperature sensor (Pt 1000 ohm).

ON/OFF: ON = elevation of suction pressure reference.

Temperature sensor: Additional temperature signal.

Deutsch

P0: Druckmeßumformer (-1 bis 12 bar, 1 - 5 V). Messung des Verdampfungsdrucks.

Pc: Druckmeßumformer (-1 bis 34 bar, 1 - 5 V). Messung des Verflüssigungsdrucks.

Ss: Temperaturfühler (Pt 1000 Ohm). Messung der Verdampfungstemperatur.

Sd: Temperaturfühler (Pt 1000 Ohm). Messung der Druckgastemperatur.

S6: On/off-Eingang oder Temperaturfühler (Pt 1000 Ohm)

On/off: On = der Saugdrucksollwert wird angehoben.

Temperaturfühler: Zusätzliches Temperatursignal.

Français

P0: Transmetteur de pression (–1 à 12 bar, 1 - 5 V). Mesure de la pression d’évaporation.

Pc: Transmetteur de pression (–1 à 34 bar, 1 - 5 V). Mesure de la pression de condensation.

Ss: Capteur de température (Pt 1000 ohm). Mesure de la température d’évaporation.

Sd: Capteur de température (Pt 1000 ohm). Mesure de la température de refoulement.

S6: Entrée on/off (tout/rien) ou capteur de température (Pt 1000 ohm)

On/off: On = la référence de la pression d’aspiration augmente

Capteur de température : signal de température supplémentaire

Español

P0: Transmisor de presión (-1 a 12 bar, 1 - 5 V). Medida de la presión de evaporación.

Pc: Transmisor de presión (-1 a 34 bar, 1 - 5 V). Medida de la presión de condensación.

Ss: Sensor de temperatura (Pt 1000 ohm). Medida de la temperatura de evaporación.

Sd: Sensor de temperatura (Pt 1000 ohm). Medida de la temperatura del gas de descarga a alta presión.

S6: Entrada Todo/Nada ON/OFF o sensor de temperatura (Pt 1000 ohm).

ON/OFF: ON: elevación de la referencia de la presión de aspiración.

Sensor de temperatura: Señal adicional de temperatura.

AKC 25H1 Instructions RI.1J.T4.53 © Danfoss 08/1999 5

Indgange

Inputs

Eingänge

Entrées

Entradas

Dansk

Signal fra sikkerhedsautomatik

230 V: OK

0 V: Giver alarm

Ved programmeringen defineres, hvad indgangen anvendes til.

English

Signal from safety controls

230 V: OK

0 V: Gives alarm

During programming define use of input.

Deutsch

Signal von der Sicherheitsautomatik

230 V: In Ordnung

0 V: Gibt Alarm

Bei der Programmierung wird definiert, wozu der Eingang verwendet wird.

Français

Signal en provenance des circuits de sécurité

230 V: Fonctionnement correct

0 V: Alarme

L’utilisation de cette entrée est définie lors de la programmation.

Español

Señal desde controles de seguridad

230 V: OK

0 V: Indica alarma

Definir el uso de las entradas durante la programación.

6 Instructions RI.1J.T4.53 © Danfoss 08/1999 AKC 25H1

Indgang

Input

Eingang

Entrée

Entrada

Ext.

ref.

Dansk

Ekstern forskydningen af sugetryksreferencen.

English

External displacement of suction pressure reference.

Deutsch

Externe Verstellung des Saugdrucksollwerts.

Français

Modification externe de la référence de pression d’aspiration

Español

Desplazamiento externo de la presión de succión de referencia.

Indgang

Input

Eingang

Entrée

Entrada

Main

switch

Dansk

Ekstern afbryder for reguleringsfunktionen.

NB! Der skal monteres en lus imellem terminalerne, hvis der ikke anvendes afbryder.

English

External switch for regulating function.

NB! A link must be mounted between the terminals if no switch is used.

Deutsch

Externer Schalter für die Regelfunktion.

NB! Wenn kein Schalter verwendet wird, ist zwischen den Klemmen eine Kurzschlußbrücke zu montieren.

Français

Interrupteur externe de la fonction de régulation.

Nota ! Si aucun interrupteur n’est utilisé, établir des pontages entre les bornes.

Español

Interruptor externo para función de regulación.

NB! Si no se utiliza un interruptor, se debe montar entre los terminales un puente.

AKC 25H1 Instructions RI.1J.T4.53 © Danfoss 08/1999 7

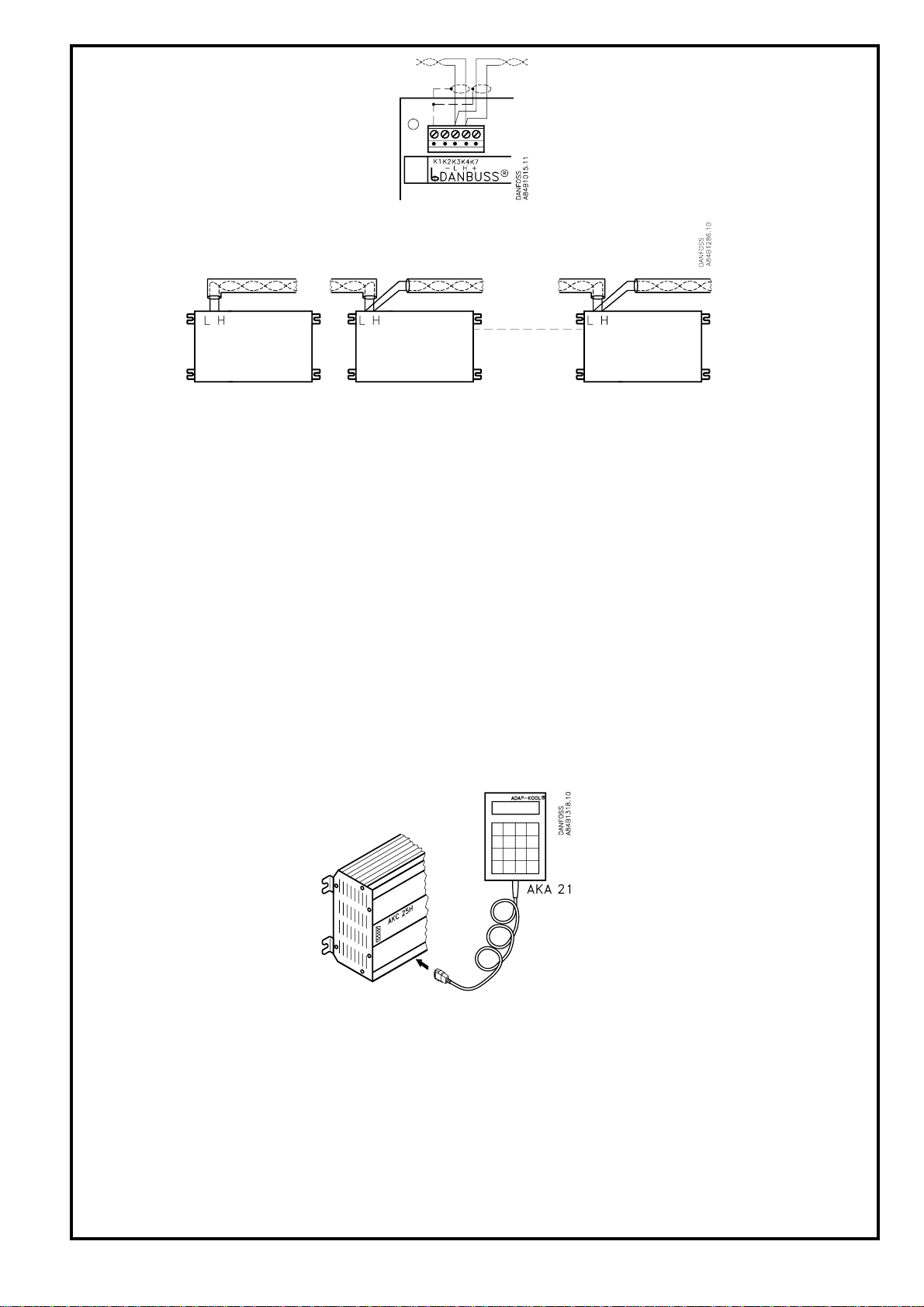

Dansk: Datasignalet videreføres fra regulator til regulator (L-L og H-H).

Der er specielle krav til installationen af datakommunikationskablet. De er indeholdt i installationsvejled-

ningen " Datakommunikationskabel til ADAP-KOOL®Køleanlægsstyringer".

English: The data signal continues from controller to controller (L-L and H-H).

There are special requirements for the installation of the data communication cable. They are described in

the installation guide “Data Communication Cable for ADAP-KOOL®Refrigeration Controls.

Deutsch: Die Datenübertragungs-Ringleitung wird von Regler zu Regler weitergeführt (L-L und H-H)

An die Installation des Datenkommunikationskabels werden besondere Anforderungen gestellt. Diese sind in

der Installationsanleitung “Datenkommunikationskabel für ADAP-KOOL®Kälteanlagensteuerungen”

enthalten.

Français: Le signal de données est transféré de régulateur en régulateur (L-L et H-H)

Attention aux conditions spéciales pour installer un câble de transmission des données : consulter le guide

d’installation de ce câble pour les régulations frigorifiques ADAP-KOOL®.

Español: La señal de datos continua de regulador en regulador (L-L y H-H)

La instalación del cable de comunicación de datos tiene unos requisitos especiales. Estos se describen en la

guía de instalación «Cable de Comunicación de Datos para Controles de Refrigeración ADAP-KOOL®».

Dansk: Betjeningspanelet kan tilsluttes direkte til stikket på forpladen

English: The control panel can be connected directly to the plug on the front plate.

Deutsch: Das Programmier- und Datensichtgerät kann direkt an der Steckdose auf der Frontplatte angeschlossen werden.

Français: La console de programmation se branche directement sur la plaque frontale.

Español: El panel de control AKA 21 se puede conectar directamente a un conector en la parte frontal del

regulador.

Datasignal

Data signal

Datenübertragung

Signal de données

Señal de datos

8 Instructions RI.1J.T4.53 © Danfoss 08/1999 AKC 25H1

1234567 No.

1000000 1

0100000 2

1100000 3

0010000 4

1010000 5

0110000 6

1110000 7

0001000 8

1001000 9

0101000 10

1101000 11

0011000 12

1011000 13

0111000 14

1111000 15

0000100 16

1000100 17

0100100 18

1100100 19

0010100 20

1010100 21

0110100 22

1110100 23

0001100 24

1001100 25

0101100 26

1101100 27

0011100 28

1011100 29

0111100 30

1234567 No.

1111100 31

0000010 32

1000010 33

0100010 34

1100010 35

0010010 36

1010010 37

0110010 38

1110010 39

0001010 40

1001010 41

0101010 42

1101010 43

0011010 44

1011010 45

0111010 46

1111010 47

0000110 48

1000110 49

0100110 50

1100110 51

0010110 52

1010110 53

0110110 54

1110110 55

0001110 56

1001110 57

0101110 58

1101110 59

0011110 60

1234567 No.

1101101 91

0011101 92

1011101 93

0111101 94

1111101 95

0000011 96

1000011 97

0100011 98

1100011 99

0010011 100

1010011 101

0110011 102

1110011 103

0001011 104

1001011 105

0101011 106

1101011 107

0011011 108

1011011 109

0111011 110

1111011 111

0000111 112

1000111 113

0100111 114

1100111 115

0010111 116

1010111 117

0110111 118

1110111 119

0001111 120

1234567 No.

1011110 61

0111110 62

1111110 63

0000001 64

1000001 65

0100001 66

1100001 67

0010001 68

1010001 69

0110001 70

1110001 71

0001001 72

1001001 73

0101001 74

1101001 75

0011001 76

1011001 77

0111001 78

1111001 79

0000101 80

1000101 81

0100101 82

1100101 83

0010101 84

1010101 85

0110101 86

1110101 87

0001101 88

1001101 89

0101101 90

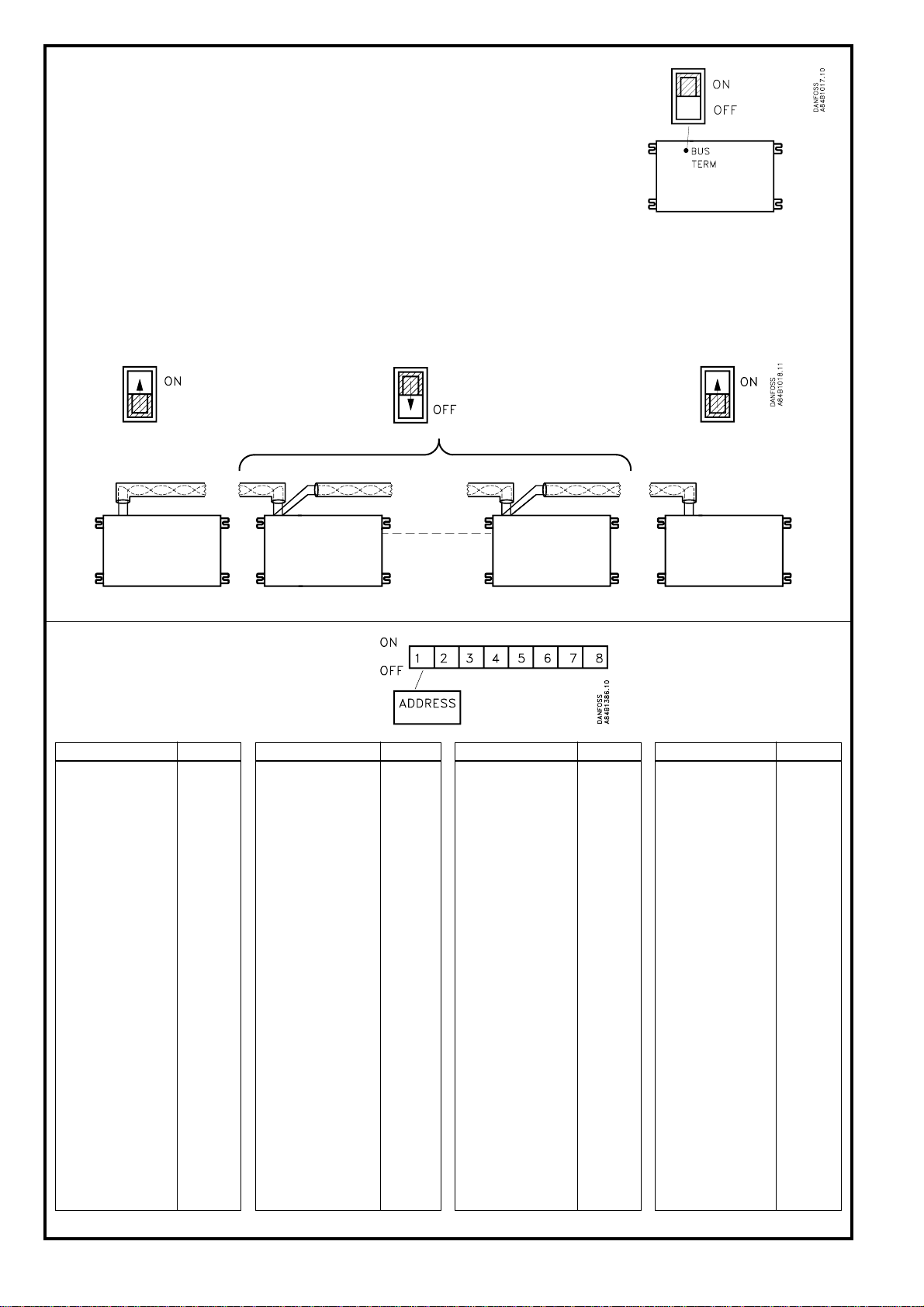

Indstilling af BUSTERM

Setting of BUSTERM

Einstellung des BUSTERM

Réglage de BUSTERM (bouclage du câble)

Ajuste del BUSTERM (Terminación del cable).

Dansk: På apparater, der viderefører datasignalet, sættes omskifteren i stilling OFF. På

øvrige apparater i stilling ON.

English: On units transferring the data signal the changeover switch must be set in position

OFF. On other units in position ON.

Deutsch: Bei Reglern, die das Datensignal weitergeben, wird der Umschalter auf Position

OFF gestellt. An den übrigen Reglern auf Position ON (am Ende der Ringleitung).

Français: Sur les appareils qui doivent transférer le signal, mettre ce sélecteur en position

OFF, sur les autres sur ON.

Español: En unidades que deben transferir la señal de datos, el interruptor se debe

seleccionar en posición OFF. En las otras unidades en posición ON.

“1” = ON, “0” = OFF

Indstilling af adressekode

Setting of address code

Einstellen des Adressencodes

Réglage de l'adresse

Ajuste del codigo de dirección

AKC 25H1 Instructions RI.1J.T4.53 © Danfoss 08/1999 9

Kontrol af ledningstilslutning

Connection check list

Prüfung der elektrischen Verdrahtung

Vérification des raccordements

Verificación de conexiones

Følertilslutning

Sensors

Fühleranschluß

Raccordement des capteurs

Sensores

°C Ohm

-30 882

-25 802

-20 921

-15 941

-10 961

-5 980

0 1000

5 1020

10 1039

15 1059

20 1078

25 1097

30 1117

Approx. 4 ohm/K

Dansk: Med et ohm-meter kontrolleres forbindelsen mellem terminalerne.

English: The connection between the terminals must be measured with an ohm-meter.

Deutsch: Mit einem Ohmmeter wird der Anschluß zwischen den Klemmen kontrolliert.

Français: Contrôler la connexion entre bornes avec un ohmmètre.

Español: Las conexiones entre los terminales se deben medir con un polímetro (medir ohmios)

R < 10 ohm: Regulering

Regulation

Regelung

Avec régulation

Regulación

R > 2 kohm: Regulering stoppet

Regulation stopped

Regelung gestoppt

Sans régulation

Regulación parada

Afbryder for regulering

Forced closing

Ausschaltung für die Regelung

Interrupteur pour régulation

Cierre forzado

Forsyningsspænding skal være afbrudt!

Voltage supply must be cut out!

Bei Prüfung Spannungsversorgung ausschalten!

S'assurer toujours que la tension d'alimentation est coupée!

La alimentación debe estar cortada.

Relætilslutninger

Relay connections

Relaisanschlüsse

Raccordement

Conexiones de relés

Digitale indgange

Digital inputs

Digitale Eingänge

Entrées digitales

Entradas digitales

Indgangene kontrolleres først, når der er spænding på systemet.

Do not check the inputs until the system is ON.

Die Eingänge erst kontrollieren, wenn an das System Spannung angelegt ist.

Le système doit être sous tension pour le contrôle des entrées.

No chequear las entradas hasta que el sistema este ENCENDIDO (ON).

230 V a.c.: OK, ingen alarm

OK, no alarm.

In Ordnung, kein Alarm.

Fonctionnement correct, aucune alarme

OK, no alarma

0 V: Ingen tilslutning, fejl i tilslutning eller alarm

No connection, faulty connection or alarm

Kein Anschluß, Fehler im Anschluß oder Alarm

Coupure - erreur de raccordement ou alarme

No hay conexión, fallo en la conexión o alarma.

Kontroller at udgangene ikke er kortsluttede

Check the outlets, they must not be short-circuited

Überprüfen, daß die Ausgänge nicht kurzgeschlossen sind

S'assurer que les sorties ne sont pas court-circuitées

Chequear las salidas, éstas no deben estar cortocircuitadas.

Autres manuels pour AKC 25H1

Autres manuels Danfoss Compresseur d'air

Danfoss

Danfoss Performer SH090 Mode d’emploi

Danfoss

Danfoss BOCK UL-HGX12P Manuel utilisateur

Danfoss

Danfoss CXH Manuel utilisateur

Danfoss

Danfoss DCJ Series Manuel utilisateur

Danfoss

Danfoss Maneurop VTZ Series Manuel utilisateur

Danfoss

Danfoss Performer SZ R407C Manuel utilisateur

Danfoss

Danfoss VZH052 Series Manuel utilisateur

Danfoss

Danfoss DSF485A4ABA Manuel utilisateur

Danfoss

Danfoss VSH Series Manuel utilisateur

Danfoss

Danfoss MT Manuel utilisateur

Danfoss

Danfoss Maneurop NTZ Series Mode d’emploi

Danfoss

Danfoss SH485 Mode d’emploi

Danfoss

Danfoss DSF090 Manuel utilisateur

Danfoss

Danfoss BOCK UL-HGX24 CO2 T Series Manuel utilisateur

Danfoss

Danfoss MLM Series Mode d’emploi

Danfoss

Danfoss Vitrifrigo BD35 Guide d'installation

Danfoss

Danfoss Turbocor Twin-Turbine TTS Series Guide de l'utilisateur

Danfoss

Danfoss Maneurop NTZ Series Mode d’emploi

Danfoss

Danfoss SM Serires Manuel utilisateur

Danfoss

Danfoss LLZ Manuel utilisateur

Danfoss

Danfoss Performer SM Series Manuel utilisateur

Danfoss

Danfoss BOCK HGX22e/125-4 A Manuel utilisateur

Danfoss

Danfoss DSG Series Manuel utilisateur

Danfoss

Danfoss VRJ Mode d’emploi

Manuels Compresseur d'air populaires d'autres marques

Sparmax

Sparmax DC-25XR Manuel utilisateur

KAESER

KAESER M122 Manuel utilisateur

GMC

GMC GAC1500 Manuel utilisateur

Briggs & Stratton

Briggs & Stratton Air Compressor Manuel utilisateur

Fini

Fini F3GST2TK Manuel utilisateur

Industrial Air

Industrial Air CP1580325 Manuel de programmation

Campbell Hausfeld

Campbell Hausfeld RP3300 Guide de démarrage rapide

Ingersoll-Rand

Ingersoll-Rand UP6 20 HP Manuel utilisateur

Hitachi

Hitachi EC99S Manuel de l'opérateur

Parkside

Parkside PKO 270 A1 Manuel utilisateur

Sullair

Sullair 185 Manuel utilisateur

Clas Ohlson

Clas Ohlson QIE-ZTH-15 Manuel utilisateur

Ferm

Ferm CRM1046 Manuel utilisateur

BE AC153 Manuel utilisateur

RIDGID

RIDGID OF25150A Manuel utilisateur

Johnson Controls

Johnson Controls QUANTUM LX Manuel

Sears

Sears Craftsman 919.167463 Manuel utilisateur

Ring Automotive

Ring Automotive RAC700 Manuel utilisateur
