Manual V-16, V-24, VH-24, V-40 & VH-40 1 –Section II

JOHNSON VERTICAL BAND SAWS

INSTRUCTION MANUAL AND PARTS LIST

SECTION II –Electrical Diagrams

FOR MODELS

E-16 (And Old Style V-16)

V-16

V-24

VH-24

V-40

VH-40

MODEL: ________________________________________

SERIAL NUMBER: ________________________________

DATE PURCHASED: ______________________________

DAKE Division of JSJ

724 Robbins Road

Grand Haven, Michigan 49417

616.842.7110 Phone 800-937-3253

616.842.0859 Fax 800-846-3253

Web: www.dakecorp.com

E-mail : customerservice@dakecorp.com

technicalsupport@dakecorp.com

7/24/17

Manual V-16, V-24, VH-24, V-40 & VH-40 2 –Section II

If machine is to be

operated

At 440 volt 3 phase power,

please read the following

warning.

WARNING!

This machine must be wired by a qualified

electrician. Do not connect 440-volt power directly

to this machine. The use of the stop down

transformer supplied with this machine must be

used. Failure to do so may affect warranty, if

damage occurs from improper wiring.

7/24/17

Manual V-16, V-24, VH-24, V-40 & VH-40 3 –Section II

Model V-16 : Drawing 85380S1

7/24/17

Manual V-16, V-24, VH-24, V-40 & VH-40 4 –Section II

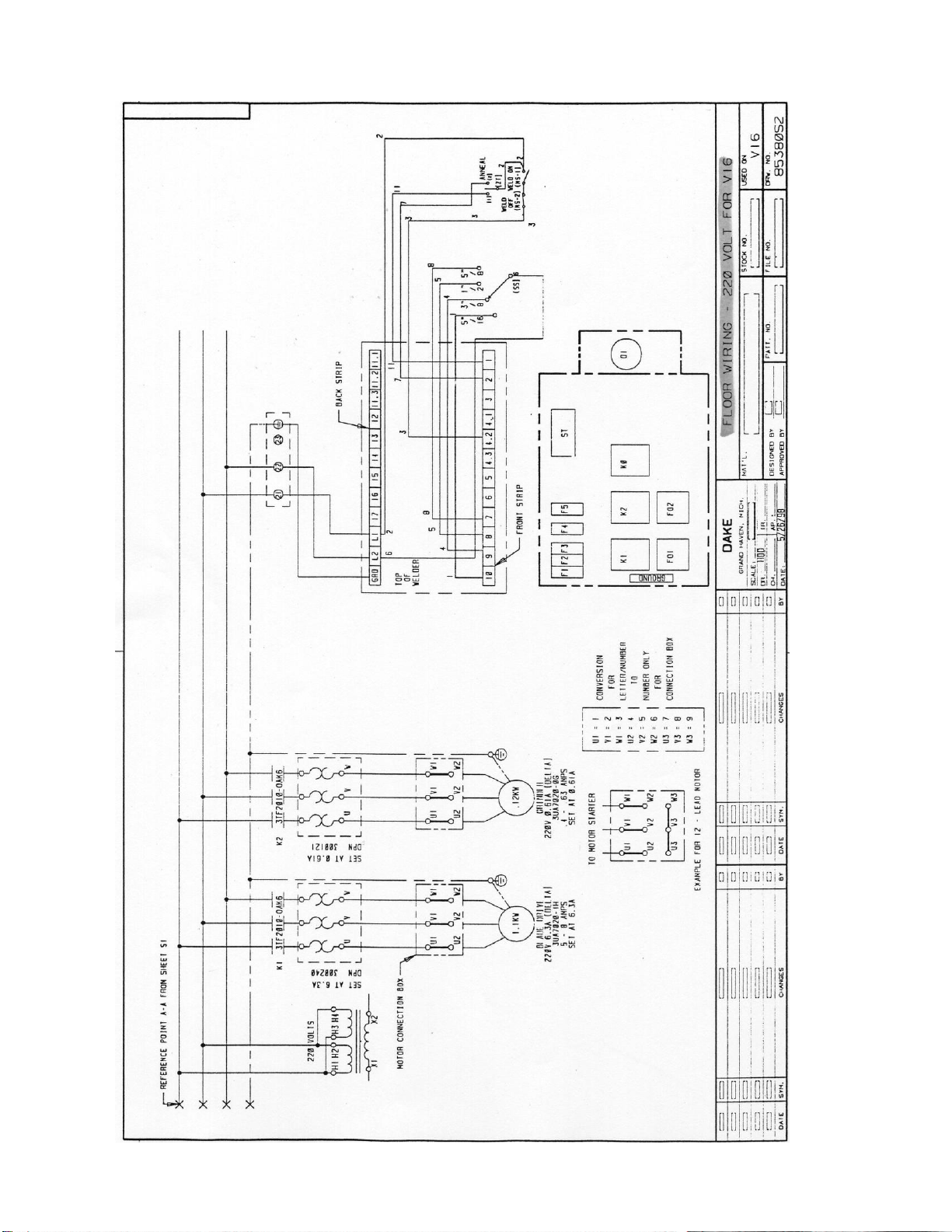

Model V-16 : Drawing 85380S2

7/24/17

Manual V-16, V-24, VH-24, V-40 & VH-40 5 –Section II

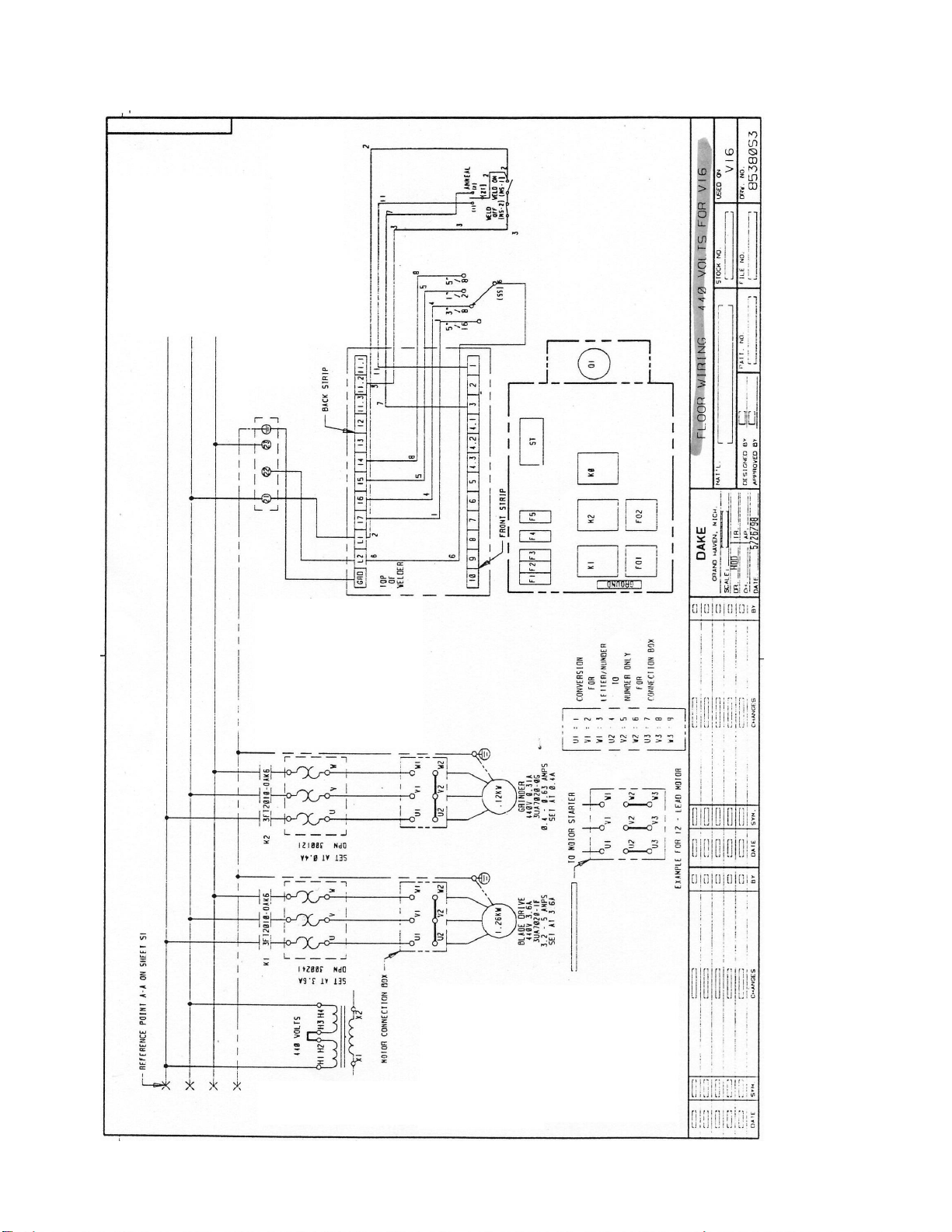

Model V-16 : Drawing 85380S3

7/24/17

Manual V-16, V-24, VH-24, V-40 & VH-40 6 –Section II

Model V-24 & V-40 : Drawing 86557S1

7/24/17

Manual V-16, V-24, VH-24, V-40 & VH-40 7 –Section II

Model V-24 & V-40 : Drawing 86557S2

7/24/17

Manual V-16, V-24, VH-24, V-40 & VH-40 8 –Section II

Model V-24 & V-40 : Drawing 86557S3

7/24/17

Manual V-16, V-24, VH-24, V-40 & VH-40 9 –Section II

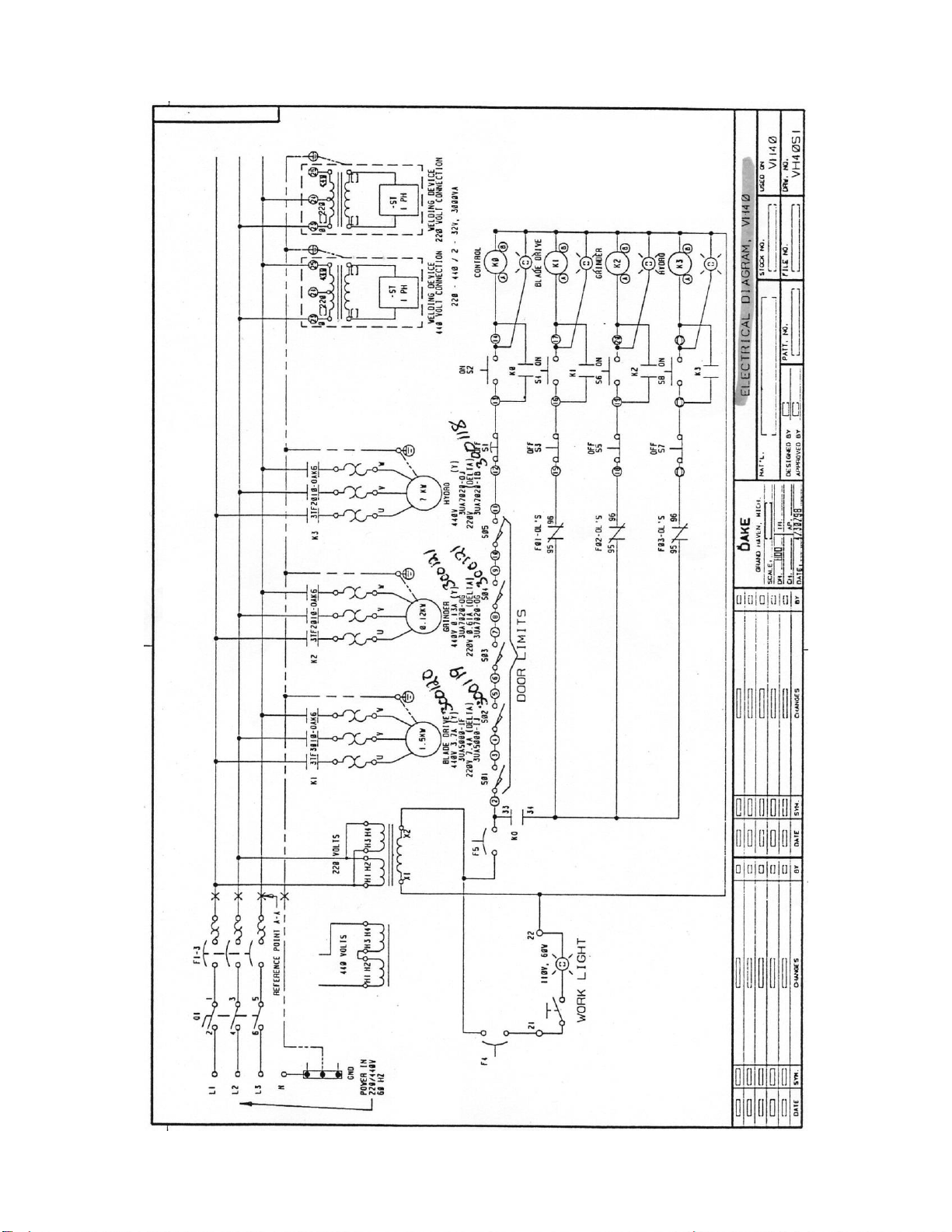

Model VH-24 & VH-40 : Drawing VH40S1

7/24/17

Manual V-16, V-24, VH-24, V-40 & VH-40 10 –Section II

Model V-24 & VH-40 : Drawing VH40S2
