Service Manual

Commercial

Refrigerator & Freezer

Solid Door

Model No.: FD,SD-650R

FD,SD-1250R

FD-1 00R

FD,SD-650F

FD,SD-1250F

FD-1 00F

S/M No. :

FD,SD-650R,1250R¿ 12– ` (¿)02.8.214:48PM˘`2

Service Manual

Commercial

Refrigerator & Freezer

Solid Door

Model No.: FD,SD-650R

FD,SD-1250R

FD-1900R

FD,SD-650F

FD,SD-1250F

FD-1900F

FD,SD-650R,1250R¿ 12– ` (¿)02.8.214:48PM˘`3

TABLE OF CONTENTS

1. FEATURE CHART

1-1. FRONT VIEW

1-2. SIDE VIEW

2. WIRING DIAGRAM

2-1. REFRIGERATOR (1DOOR) : FD,SD-650R

2-2. REFRIGERATOR (1DOOR) : FD,SD-650R

2-3. FREEZER (1DOOR) : FD, SD-650F

2-4. REFRIGERATOR (2DOOR) : FD,SD-1250R

2-5. REFRIGERATOR (2DOOR) : FD,SD-1250R

2-6. REFRIGERATOR (2DOOR) : FD-1250R

2-7. FREEZER (2DOOR) : FD,SD-1250F

2-8. REFRIGERATOR (3DOOR) : FD-1900R

2-9. FREEZER (3DOOR) : FD-1900F

3. PART DETAILS

3-1. TOP GRILLE

3-2. REFRIGERATION COMPARTMENT

3-3. ELECTRICAL BOX

3-4. DOOR

3-5. COOLING COMPARTMENT

4. MAIN COMPONENTS

4-1. COMPRESSOR

4-2. COMPRESSOR RELAY

4-3. CONDENSER DRYER

4-4. CAPACITOR

4-5. EVA FAN MOTOR

4-6. CONDENSOR FAN MOTOR

4-7. EVA DEFROST HEATER

4-8. LAMP

4-9. PCB TRANSFORMER

4-10. MAIN PCB

5. ELECTRONIC CONTROLLER INSTRUCTION

5-1. FREEZER CONTROLLER

5-1-1. HOW TO USE THE PANEL

5-1-2. FUNCTION TABLE

5-1-3. ERROR CODE TABLE

5-2. REFRIGERATOR CONTROLLER

5-2-1. HOW TO USE THE PANEL

5-2-2. FUNCTION TABLE

5-2-3. ERROR CODE TABLE

6. SPARE PARTS LIST

7. REPLACEMENT OF MAIN COMPONENTS

7-1. TOP GRILLE PARTS

7-2. REPLACING DOOR

7-3. REFRIGERATION COMPARTMENT’S PARTS

7-4. CONDENSING UNIT

7-5. REPLACING CABINET FRAME HEATER (AND/OR) MULLION HEATER

FD,SD-650R,1250R¿ 12– ` (¿)02.8.214:48PM˘`1

1-1. FRONT VIEW

1. FEATURE CHART

1TOP GRILLE PANEL

2GRILLE DECORATOR

3TOP GRILLE FIXTURE

4DOOR SWITCH

5DOOR LOCK

6MAIN PCB

7PCB TRANSFORMER

8PCB DISPLAY

9DISPLAY COVER

10 BRAND LOGO

11 TOP HINGE ASSEMBLY

12 SPRING BAR

13 DOOR ASSEMBLY

14 DOOR HANDLE

HINGE BOTTOM ASSEMBLY

BOTTOM GRILLE ASSEMBLY

17 CASTER

18 DRAIN PAN

19 SUCTION PIPE

20 CAPILLARY TUBE

21 ELECTRICAL BOX

22 COMPRESSOR

CONDENSER FAN MOTOR

24 CONDENSER COIL

GRILLE FIXTURE

26 MULLION (CENTER POST)

27 CABINET HEATER

28 CABINET FRAME COVER

io pas d f

23 4 56 789

FD,SD-650R,1250R¿ 12– ` (¿)02.8.214:48PM˘`2

FEATURE CHART

1-2. SIDE VIEW

l; z cvbn

!@#$

29 DOOR BUMPER

30 DOOR GASKET

31 LAMP

32 SOCKET

EVAPORATOR FAN BLADE

34 EVA. FAN MOTOR

35 EVAPORATOR COIL

SUCTION LINE PIPE

EVAPORATOR DRAIN PAN

38 DRAIN GUIDE

39 DRAIN HOSE

40 SHELF FIXTURE

41 LAMP COVER

42 FAN COVER

43 DUCT (A) ‘FRONT’

44 DUCT (B) ‘BOTTOM’

45 SHELF

FD,SD-650R,1250R¿ 12– ` (¿)02.8.214:48PM˘`3

2. WIRING DIAGRAM

WIRING DIAGRAM

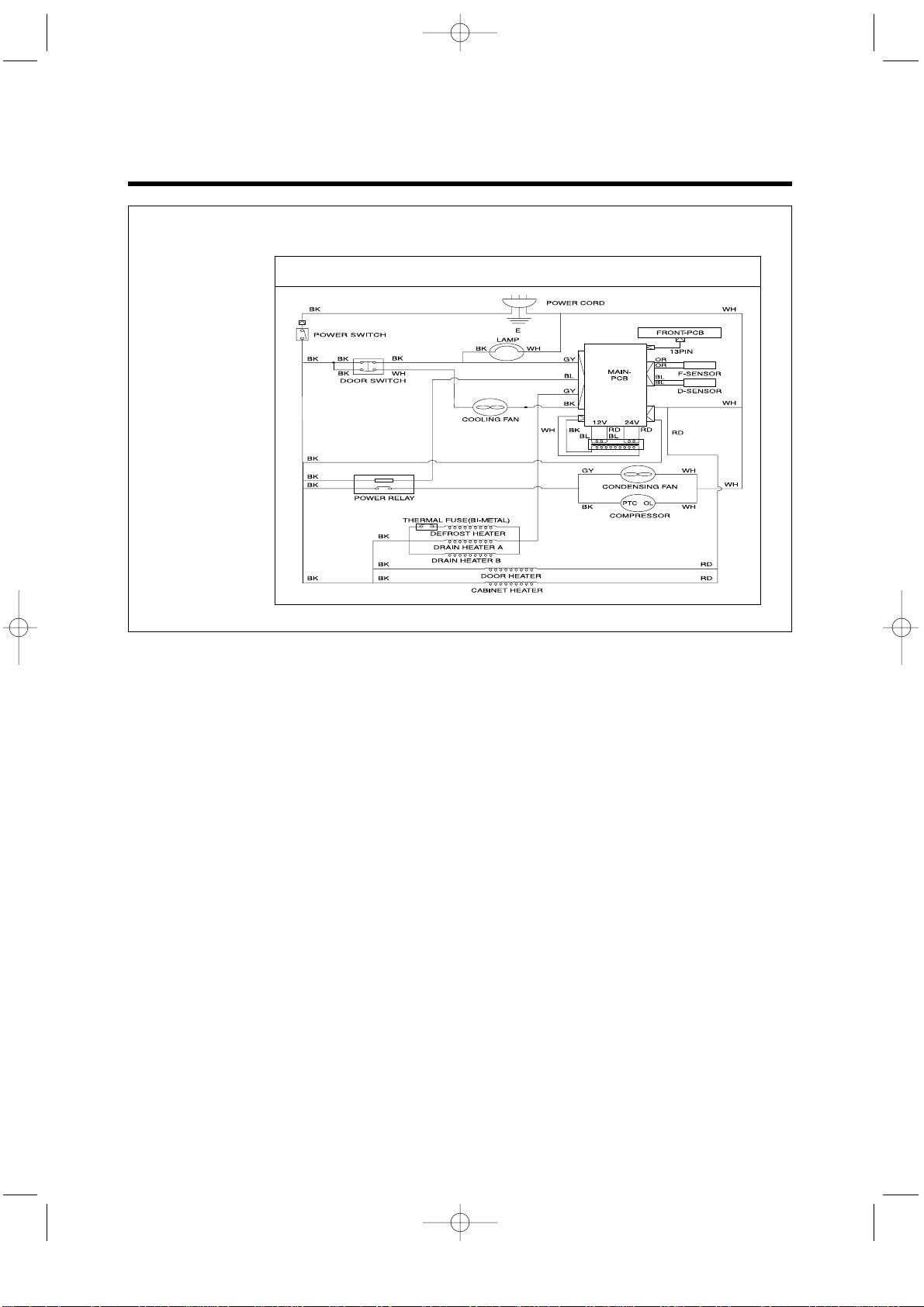

2-1. FD,SD-650R

WIRING DIAGRAM

2-2. FD,SD-650R

127V, 115V/60Hz

220V/50,60Hz

FD,SD-650R,1250R¿ 12– ` (¿)02.8.214:48PM˘`4

WIRE DIAGRAM

WIRING DIAGRAM

2-3. FD,SD-650F

220,127V,115V/60Hz

FD,SD-650R,1250R¿ 12– ` (¿)02.8.214:48PM˘`5

WIRE DIAGRAM

WIRING DIAGRAM

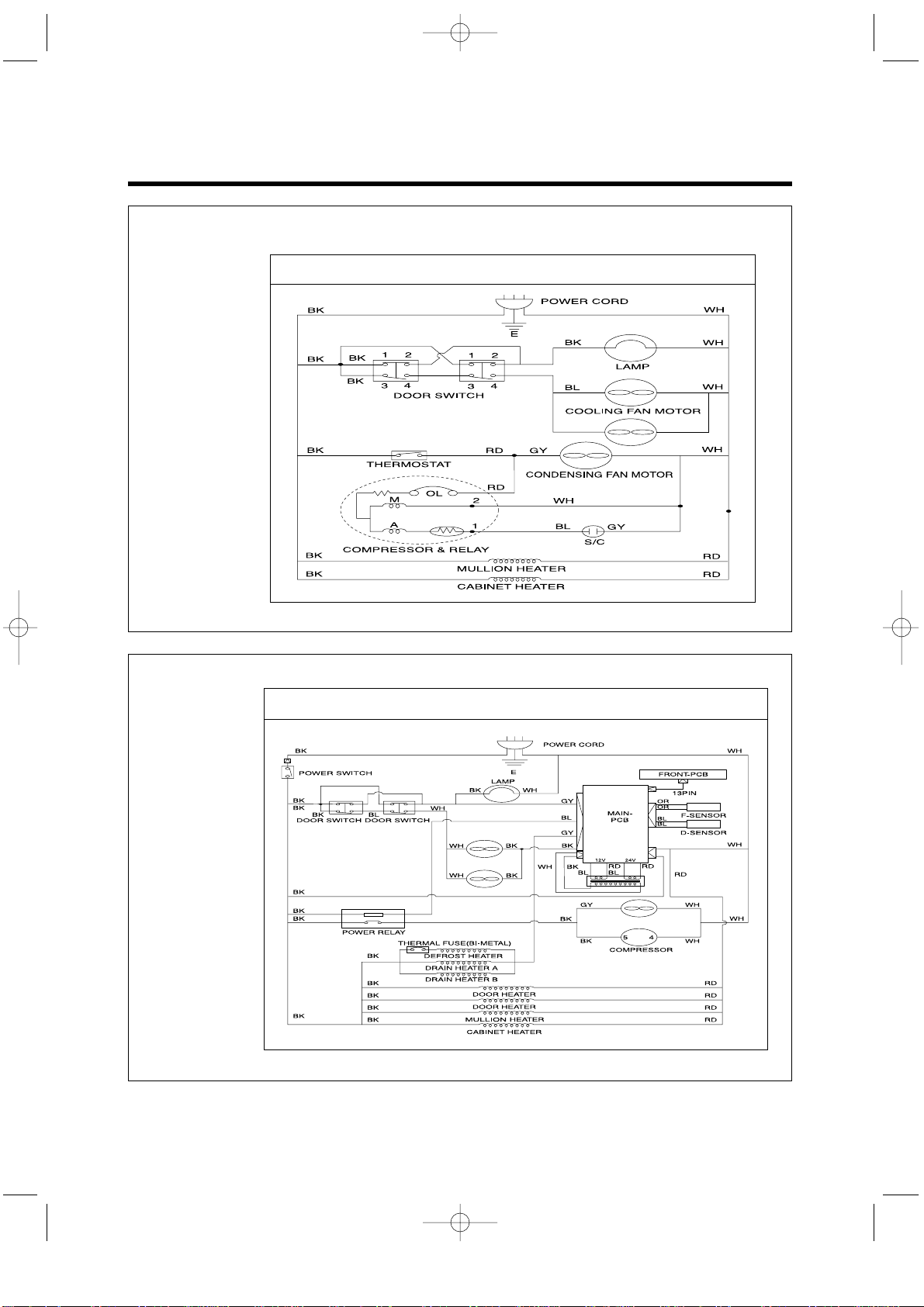

2-4. FD,SD-1250R

WIRING DIAGRAM

2-5. FD,SD-1250R

127V, 115V/60Hz

220V/60Hz

FD,SD-650R,1250R¿ 12– ` (¿)02.8.214:48PM˘`6

WIRE DIAGRAM

WIRING DIAGRAM

2-6. FD-1250R

220V/50Hz

WIRING DIAGRAM

COOLING

FAN MOTOR

CONDENSING

FAN MOTOR

2-7. FD,SD-1250F

220V/60Hz

FD,SD-650R,1250R¿ 12– ` (¿)02.8.214:48PM˘`7
