D-Link DAP-2230 Manuel utilisateur

This document will guide you through the

basic installation process for your new

D-Link Wireless Access Point.

Building Networks for People

DAP-2230

Documentation also available via the D-Link Website

Quick Installation Guide

Wireless N PoE Access Point

Quick Installation Guide

Краткое руководство по установке

Guía de Instalación Rápida

Guia de Instalação Rápida

快速安裝指南

Petunjuk Pemasangan Cepat

D-Link DAP-2230 Quick Install Guide 1

ENGLISH

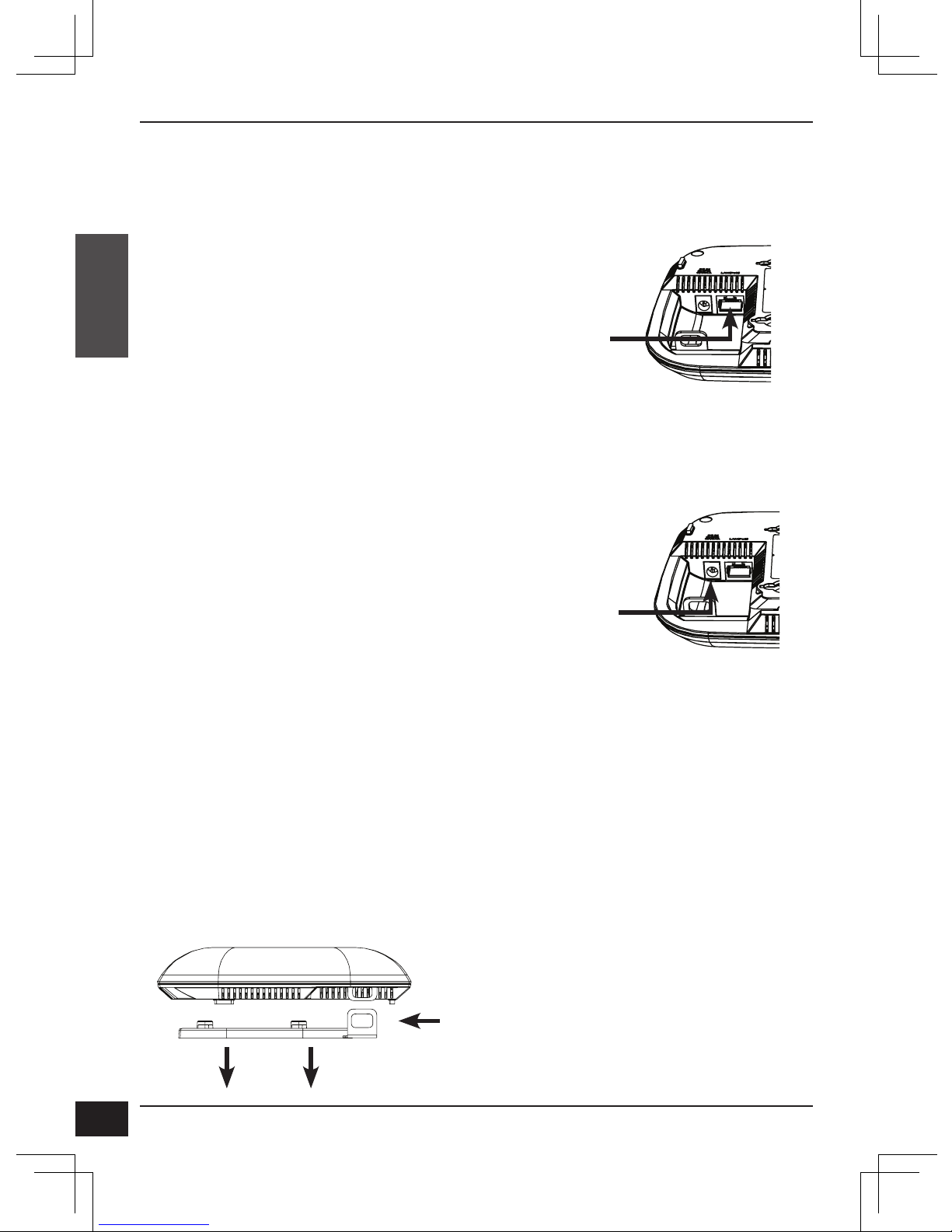

Physical Installation

Remove the Mounting Bracket

Slide the DAP-2230 and mounting plate in

opposite directions to release the mounting

bracket.

Connect an Ethernet Cable

Connect an Ethernet cable to the port

labeled LAN (PoE). If your switch does

not support PoE, follow the non PoE

instructions below.

Connect Power Supply (non PoE)

If your switch does not support PoE, plug in

the supplied power adapter.

Quick Installation Guide

This installation guide provides basic

instructions for installing the DAP-2230

Wireless N PoE Access Point on your

network. For additional information about

how to use the Access Point, please see

the datasheet and user manual available on

the D-Link support website.

www.dlink.com

Minimum System Requirements

- Computer with Windows, Mac OS, or

Linux-based operating system, and an

Ethernet adapter installed

- Internet Explorer 7, Mozilla Firefox 12.0,

Safari 4.0, or Chrome 20.0 or newer

Package Contents

- DAP-2230 Wireless N PoE Access Point

- Power adapter(included with some

models)

- Wall mounting bracket with mounting kit

If any of the above items are missing,

please contact your reseller.

LAN (PoE)

Power receptor

Connecting to a Network

Power on the Access Point

You can connect the DAP-2230 to a PoE

switch, or you can use the included power

adapter to supply power.

Connecting to a PoE Switch

Connect an Ethernet cable from the

DAP-2230 to your PoE switch.

Connecting to a Switch without PoE

Connect an Ethernet cable from the

DAP-2230 to your PoE switch. Then plug

in the power adapter to an outlet and then

connect the power receptor.

D-Link DAP-2230 Quick Install Guide

ENGLISH

Conguration

To set up and manage the DAP-2230 use

one of the following methods:

Direct Connection

Connect the access point to your computer

and plug in the power adapter.

Ensure your computer is congured with

a static IP address in the 192.168.0.0/24

subnet range.

Launch a web browser, type the

default IP address of the access point

(http://192.168.0.50) and then press Enter.

To Log in to the Administration Web page,

the default login information is:

Username: admin

Password: (Leave the password eld

blank)

Connect via Network Switch

Connect the access point and your

computer to the same switch.

Launch a web browser, type the

default IP address of the access point

(http://192.168.0.50) and then press Enter.

To Log in to the Administration Web page

the default login information is:

Username: admin

Password: (Leave the password eld

blank)

PoE Switch

DAP-2230

Computer

Power

Adapter

Conguration Options

Computer

LED Overview

Power/Status LED

- Flashing Red: Malfunction during boot up

- Static Green: Ready/working

- Solid Red: Boot up failure

- Flashing Green: Trafc is passing through

Switch

D-Link DAP-2230 Quick Install Guide 3

ENGLISH

Mounting the AP

Mounting the DAP-2230 to a solid wall

or ceiling

Place the mounting bracket on a wall or

ceiling and mark holes where you will insert

the screws with a marker. Drill holes in the

marked points and insert the plastic wall

anchors.

Use the supplied screws to attach the

mounting plate to the wall.

Reattach the DAP-2230 to the mounting

bracket.

D-Link DAP-2230 Quick Install Guide

ENGLISH

TECHNICAL SUPPORT

Australia:

Tel: 1300-766-868

24/7 Technical Support

Web: http://www.dlink.com.au

E-mail: [email protected]

India:

Tel: +91-832-2856000

Toll Free 1800-233-0000

Web: www.dlink.co.in

E-Mail: [email protected]

Singapore, Thailand, Indonesia,

Malaysia, Philippines, Vietnam:

Singapore - www.dlink.com.sg

Thailand - www.dlink.co.th

Indonesia - www.dlink.co.id

Malaysia - www.dlink.com.my

Philippines - www.dlink.com.ph

Vietnam - www.dlink.com.vn

Korea:

Tel : +82-2-2028-1810

Monday to Friday 9:00am to 6:00pm

Web : http://d-link.co.kr

E-mail : [email protected]

New Zealand:

Tel: 0800-900-900

24/7 Technical Support

Web: http://www.dlink.co.nz

E-mail: [email protected]

South Africa and Sub Sahara

Region:

Tel: +27 12 661 2025

08600 DLINK (for South Africa only)

Monday to Friday 8:30am to 9:00pm South

Africa Time

Web: http://www.d-link.co.za

E-mail: [email protected]

D-Link Middle East - Dubai, U.A.E.

Plot No. S31102,

Jebel Ali Free Zone South,

P.O.Box 18224, Dubai, U.A.E.

Tel: +971-4-8809022

Fax: +971-4-8809066 / 8809069

Technical Support: +971-4-8809033

General Inquiries: [email protected]

Tech Support: [email protected]

Egypt

1, Makram Ebeid Street -

City Light Building - oor 5

Nasrcity - Cairo, Egypt

Tel.: +2 02 23521593 - +2 02 23520852

Technical Support: +2 02 26738470

General Inquiries: [email protected]

Tech Support: [email protected]

Kingdom of Saudi Arabia

Ofce # 84 ,

Al Khaleej Building ( Mujamathu Al-Khaleej)

Opp. King Fahd Road, Olaya

Riyadh - Saudi Arabia

Tel: +966 1121 70008

Technical Support:

+966 1121 70009

General Inquiries: info.sa@ dlinkmea.com

Tech Support: support.sa@ dlinkmea.com

Pakistan

Islamabad Ofce:

61-A, Jinnah Avenue, Blue Area,

Suite # 11, EBC, Saudi Pak Tower,

Islamabad - Pakistan

Tel.: +92-51-2800397, 2800398

Fax: +92-51-2800399

Karachi Ofce:

D-147/1, KDA Scheme # 1,

Opposite Mudassir Park, Karsaz Road,

Karachi – Pakistan

Phone: +92-21-34548158, 34326649

Fax: +92-21-4375727

Technical Support: +92-21-34548310, 34305069

General Inquiries: [email protected]

Tech Support: [email protected]

You can nd software updates and user documentation on the D-Link website.

Tech Support for customers in

D-Link DAP-2230 Quick Install Guide 5

ENGLISH

TECHNICAL SUPPORT

Iran

Unit 5, 5th Floor, No. 20, 17th Alley , Bokharest

St. , Argentine Sq. ,

Tehran IRAN

Postal Code : 1513833817

Tel: +98-21-88880918,19

+98-21-88706653,54

General Inquiries: [email protected]

Tech Support: [email protected]

Morocco

M.I.T.C

Route de Nouaceur angle RS et CT 1029

Bureau N° 312 ET 337

Casablanca , Maroc

Phone : +212 663 72 73 24

Email: [email protected]

Lebanon RMA center

Dbayeh/Lebanon

PO Box:901589

Tel: +961 4 54 49 71 Ext:14

Fax: +961 4 54 49 71 Ext:12

Email: [email protected]

Bahrain

Technical Support: +973 1 3332904

Kuwait:

Technical Support: + 965 22453939 / +965

22453949

Türkiye

Büyükdere Cad. Ferro Plaza No:155

D: 1 K: 1 Zincirlikuyu / Istanbul

Tel: +90 (212) 289-56-59

Email: [email protected]

לארשי

רטנס ןולטמ

20 םימישגמה 'חר

7060 ד"ת ,49348 ת"פ ,ןולטמ תירק

03-9215173 :לט

073-7962797 :לט

[email protected] :יללכ ל"אוד

[email protected] :הכימת ל"אוד

D-Link DAP-2230 Quick Install Guide

Установка

Снимите кронштейн

Сдвиньте DAP-2230 и основание в

противоположных направлениях, чтобы

освободить кронштейн.

Подключите Ethernet-кабель

Подключите Ethernet-кабель к порту LAN

(PoE). Если коммутатор не поддерживает

PoE, следуйте инструкциям, приведенным

ниже.

Подключите источник питания

(технология PoE не поддерживается)

Если коммутатор не поддерживает PoE,

подключите входящий в комплект поставки

адаптер питания.

Краткое руководство по

установке

Данное руководство содержит основные

инструкции по установке беспроводной

точки доступа DAP-2230 с поддержкой PoE

в сети. Для получения дополнительной

информации об использовании точки

доступа, пожалуйста, обратитесь к

описанию и руководству пользователя,

доступному на Web-сайте поддержки

D-Link. www.dlink.ru

Минимальные системные

требования

- Компьютер с Windows, MAC OS или

операционной системой на базе Linux с

установленным Ethernet-адаптером

- Internet Explorer 7, Mozilla Firefox 12.0,

Safari 4.0, Chrome 20.0 или более новой

версии

Комплект поставки

- Беспроводная точка доступа DAP-2230 с

поддержкой PoE

- Адаптер питания (входит в комплект

поставки некоторых моделей)

- Кронштейн для установки на стене и

монтажный комплект

Если что-либо из перечисленного

отсутствует, пожалуйста, обратитесь к

поставщику.

LAN (PoE)

Разъем питания

Подключение к сети

Включите питание точки доступа

Можно подключить DAP-2230 к PoE-

коммутатору или использовать входящий

в комплект поставки адаптер для подачи

питания на точку доступа.

Подключение к PoE-коммутатору

Подключите Ethernet-кабель от DAP-2230

к PoE-коммутатору.

Подключение к коммутатору, не

поддерживающему PoE

Подключите Ethernet-кабель от DAP-

2230 к коммутатору. Затем подключите

адаптер питания к розетке и к разъему

питания.

РУССКИЙ

D-Link DAP-2230 Quick Install Guide 7

Настройка

Для настройки и управления DAP-

2230 используйте один из следующих

способов:

Прямое подключение

Подключите точку доступа к компьютеру

и подключите адаптер питания.

Убедитесь, что компьютер настроен

со статическим IP-адресом в подсети

192.168.0.0/24.

Запустите Web-браузер, введите IP-

адрес точки доступа по умолчанию

(http://192.168.0.50) и нажмите Enter.

Войдите в Web-интерфейс. По

умолчанию информацией для

авторизации является:

Имя пользователя: admin

Пароль: (Оставьте поле пароля пустым)

Подключение через сетевой

коммутатор

Подключите точку доступа и компьютер к

одному коммутатору.

Запустите Web-браузер, введите IP-

адрес точки доступа по умолчанию

(http://192.168.0.50) и нажмите Enter.

Войдите в Web-интерфейс. По

умолчанию информацией для

авторизации является:

Имя пользователя: admin

Пароль: (Оставьте поле пароля пустым)

ИЛИ

PoE-коммутатор

DAP-2230

Компьютер

Адаптер

питания

Опции настройки

Компьютер

Индикаторы

Индикатор питания/состояния

- Мигает красным: Отказ во время загрузки

- Горит постоянно зеленым: Готово к работе/

работает

- Горит постоянно красным: Ошибка при

загрузке

- Мигает зеленым: Передача данных

Коммутатор

РУССКИЙ

D-Link DAP-2230 Quick Install Guide

Установка ТД

Установка DAP-2230 на сплошной стене

или потолке

Поместите кронштейн на стену или

потолок и разметьте отверстия, в которые

будут вставлены винты. Просверлите

отверстия в размеченных точках и

вставьте пластмассовые анкеры.

Используйте входящие в комплект

поставки винты, чтобы прикрепить

основание к стене.

Прикрепите DAP-2230 к кронштейну.

РУССКИЙ

Autres manuels pour DAP-2230

Table des matières

Langues :

Autres manuels D-Link Point d'accès sans fil

D-Link

D-Link DAP-1665 Manuel utilisateur

D-Link

D-Link AirPremier N DAP-2310 Manuel utilisateur

D-Link

D-Link DAP-3666 Manuel utilisateur

D-Link

D-Link DAP-1150 Manuel utilisateur

D-Link

D-Link DAP-1150 Manuel utilisateur

D-Link

D-Link DWL-700AP - Air - Wireless Bridge Manuel utilisateur

D-Link

D-Link DAP-2590 - AirPremier N Dual Band PoE Access... Manuel utilisateur

D-Link

D-Link DAP-2590 - AirPremier N Dual Band PoE Access... Manuel utilisateur

D-Link

D-Link AirPlus DWL-900AP Manuel utilisateur

D-Link

D-Link DWL-G700AP - AirPlus G Access Point Manuel utilisateur

D-Link

D-Link DAP-300P Manuel utilisateur

D-Link

D-Link DAP-3315 Manuel utilisateur

D-Link

D-Link DWL-3140AP - Web Smart PoE Thin Access Point Manuel utilisateur

D-Link

D-Link DAP-3520 - AirPremier N Dual Band Exterior PoE Access... Manuel utilisateur

D-Link

D-Link DAP-2610 Manuel utilisateur

D-Link

D-Link DAP-2660 Manuel utilisateur

D-Link

D-Link Rangebooster N 650 Access Point DAP-1353 Manuel utilisateur

D-Link

D-Link AirPlus DWL-900AP+ Manuel utilisateur

D-Link

D-Link DWL-AG700AP - AirPlus AG - Wireless Access... Manuel utilisateur

D-Link

D-Link UNIFIED WIRED & WIRELESS ACCESS SYSTEM... Guide de référence rapide

D-Link

D-Link DWL-G700AP - AirPlus G Access Point Manuel utilisateur

D-Link

D-Link DAP-3315 Manuel utilisateur

D-Link

D-Link DAP-3860 Manuel utilisateur

D-Link

D-Link DBA-3620P Manuel utilisateur

Manuels Point d'accès sans fil populaires d'autres marques

Ubiquiti

Ubiquiti NanoStation NSM2 Manuel utilisateur

Cisco

Cisco Aironet 1550 Series Manuel utilisateur

Aruba

Aruba IAP-335 Manuel utilisateur

Advantek Networks

Advantek Networks AWN-AP-54MR Manuel utilisateur

IP-COM

IP-COM AP355 Manuel utilisateur

Buffalo

Buffalo AirStation WLA-L11G Manuel utilisateur

EnGenius

EnGenius EnStationACv2 Manuel utilisateur

xG Technology

xG Technology xMax CN1300 Manuel utilisateur

Widelink

Widelink ezWave WAP-1100 Series Manuel utilisateur

Edimax

Edimax CAP1200 Manuel utilisateur

Ubiquiti

Ubiquiti LBE-5AC-Gen2 Manuel utilisateur

Aruba

Aruba AP-203R Manuel utilisateur

LuXout Shades

LuXout Shades LUXSHADE MOTION Manuel utilisateur

CreatComm

CreatComm TB5F Manuel utilisateur

SineDigital

SineDigital MW-1500AP(H) Manuel utilisateur

TP-Link

TP-Link AP9650 V1 Manuel utilisateur

Draytek

Draytek VIGORAP 902 Manuel utilisateur

EnGenius

EnGenius EAP350 Manuel utilisateur
