Quick Installation Guide

DES-1016D / DES-1024D

16 / 24-Port 10/100 Mbps Fast Ethernet Switch

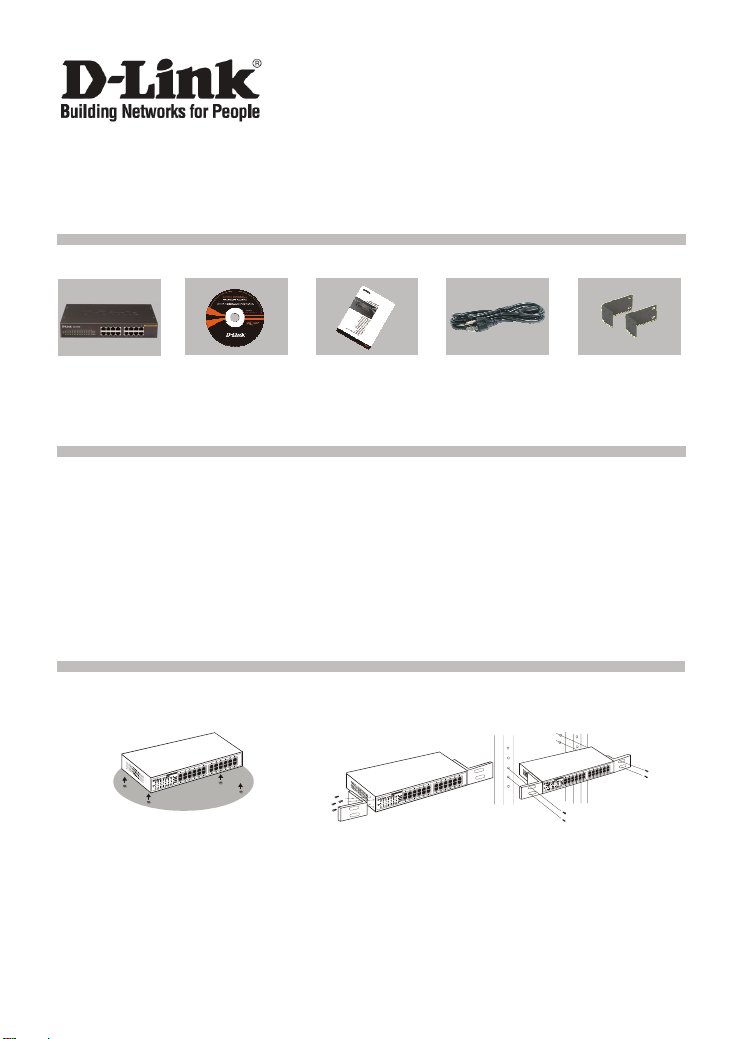

Check Your Package Contents

These are the items included with your DES-1016D / DES-1024D purchase:

Notice Before Setup the DES-1016D / DES-1024D

The setup of the Switch can be performed using the following steps:

A. Install the DES-1016D / DES-1024D in a fairly cool and dry place. See Technical

Specifications for the acceptable operation temperature and humidity ranges.

B. Install the Switch in a site free from strong electromagnetic source, vibration, dust, and

direct sunlight.

C. Make sure that there is proper heat dissipation from and adequate ventilation around the

Switch. Do not place heavy objects on the Switch.

D. Visually inspect the power cable and ensure that it is firmly inserted into a suitable power

outlet.

Installation

Desktop or Shelf Installation Rack Installation

When installing the Switch on a desktop

or shelf, the rubber feet included with

the device must be first attached. Attach

these cushioning feet on the bottom at

each corner of the device. Allow enough

ventilation space between the device

and the objects around it.

The Switch can be mounted in an EIA standard size, 19-

inch rack, which can be placed in a wiring closet with

other equipment. To install, attach the mounting brackets

on the switch’s front panel (one on each side) and secure

them with the screws provided.

Then, use the screws provided with the equipment rack

to mount the Switch in the rack.

DES-1016D /

DES-1024D

Quick Installation

Guide

CD-ROM

with Product document

Power Cord Rack-mount

bracket

Connecting the DES-1016D / DES-1024D Fast Ethernet

Switch to Your Network

DES-1016D DES-1024D

A. Power：

The Switch can be used with AC power sources 100 - 240 VAC, 50 - 60 Hz. The Switch’s

power supply will adjust to the local power source automatically and may be turned on

without having any or all LAN segment cables connected.

B. 10/100 Mbps Fast Ethernet Ports

These ports support network speeds of either 10 Mbps or 100 Mbps, and can operate in

half- and full- duplex transfer modes. These ports also support automatic MDI/MDIX

crossover detection, which gives the Switch true, “plug and play” capabilities. Just connect

any network cable between the Switch and the device, and The Switch will automatically

detect the settings of the device and adjust itself accordingly.

LED Indicators

DES-1016D DES-1024D

The LED Indicators will allow you to monitor, diagnose and troubleshoot any potential problem

with the switch, connection or attached devices.

A. POWER

This indicator lights green when the Switch is receiving power, otherwise, it is off.

B. Link / Act

These LED indicators are lighted up when there is a secure connection (or link) to any ports.

The LED indicators blink whenever there is reception or transmission (i.e. Activity--Act) of

data occurring at a port.

C. FDX / Col (DES-1016D only)

This LED indicator light green when a respective port is in full duplex (FDX) mode.

Otherwise, it is blinking green when collisions are occurring on the respective port.

D. 100 Mbps

These LED indicators are lighted up when there is a secure connection (or link) to 100

Mbps Fast Ethernet device at any of the ports.

Technical Support

You can find software updates and user documentation on the D-Link website.

Tech Support for customers in

Australia:

Tel: 1300-766-868

Monday to Friday 8:00am to 8:00pm EST

Saturday 9:00am to 1:00pm EST

http://www.dlink.com.au

e-mail: support@dlink.com.au

India:

Tel: 1800-222-002

Monday to Friday 9:30AM to 7:00PM

http://www.dlink.co.in/support/productsupport.aspx

Indonesia, Malaysia, Singapore and Thailand:

Tel: +62-21-3851275 (Indonesia)

Tel: 1800-882-880 (Malaysia)

Tel: +65 66229355 (Singapore)

Tel: +66-2-719-8978/9 (Thailand)

Monday to Friday 9:00am to 6:00pm

http://www.dlink.com.sg/support/

e-mail: support@dlink.com.sg

Korea:

Tel: +82-2-890-5496

Monday to Friday 9:00am to 6:00pm

http://www.d-link.co.kr

e-mail: lee@d-link.co.kr

New Zealand:

Tel: 0800-900-900

Monday to Friday 8:30am to 8:30pm

Saturday 9:00am to 5:00pm

http://www.dlink.co.nz

e-mail: supp[email protected].nz

Technical Support

You can find software updates and user documentation on the D-Link website.

Tech Support for customers in

Egypt:

Tel: +202-2919035 or +202-2919047

Sunday to Thursday 9:00am to 5:00pm

http://support.dlink-me.com

e-mail: amostafa@dlink-me.com

Iran:

Tel: +98-21-88822613

Sunday to Thursday 9:00am to 6:00pm

http://support.dlink-me.com

e-mail: support.ir@dlink-me.com

Israel:

Tel: +972-9-9715701

Sunday to Thursday 9:00am to 5:00pm

http://www.dlink.co.il/support/

e-mail: support@dlink.co.il

Pakistan:

Tel: +92-21-4548158 or +92-21-4548310

Sunday to Thursday 9:00am to 6:00pm

http://support.dlink-me.com

e-mail: support.pk@dlink-me.com

South Africa and Sub Sahara Region:

Tel: +27-12-665-2165

08600 DLINK (for South Africa only)

Monday to Friday 8:30am to 9:00pm South Africa Time

http://www.d-link.co.za

Turkey:

Tel: +90-212-2895659

Monday to Friday 9:00am to 6:00pm

http://www.dlink.com.tr

e-mail: turki[email protected]om

e-mail: suppor[email protected]a

U.A.E and North Africa:

Tel: +971-4-391-6480 (U.A.E)

Sunday to Wednesday 9:00am to 6:00pm GMT+4

Thursday 9:00am to 1:00pm GMT+4

http://support.dlink-me.com

e-mail: support@dlink-me.com

Мастер по быстрой установке

DES-1016D / DES-1024D

16 / 24-Port 10/100 Mbps Fast Ethernet Switch

Проверьте содержимое комплекта

Вкомплект поставки DES-1016D / DES-1024D входит следующее:

Прежде чем начать установку DES-1016D / DES-1024D

Для установки коммутатора необходимо сделать следующие шаги:

A. Установите DES-1016D / DES-1024D вдостаточно сухом ипрохладном месте. В

технических характеристиках приведены допустимые диапазоны рабочих температур

ивлажности.

B. Установите коммутатор вместе, защищенном от воздействия сильных электромагнитных

полей, вибрации, пыли ипрямых солнечных лучей.

C. Убедитесь, что имеется достаточно пространства для рассеивания тепла ивентиляции

вокруг коммутатора. Не размещайте тяжелые или нагревающиеся объекты на коммутатор

D. Осмотрите шнур питания иубедитесь, что он надежно подключен крозетке сети питания.

Установка

Установка на стол или

поверхность Установка встойку

При установке коммутатора на стол или

поверхность, необходимо прикрепить к

нему поставляемые вместе сним

резиновые ножки. Самоклеющиеся ножки

крепятся на дне устройства по его углам.

Обеспечьте достаточное пространство

для вентиляции между устройством и

объектами вокруг него.

Коммутатор допускает установку встандартную 19-

дюймовую стойку EIA , которая, как правило,

размещается всерверной комнате вместе сдругим

оборудованием. Прикрепите монтажные уголки к

боковым панелям коммутатора (по одному скаждой

стороны) изакрепите их прилагаемыми винтами.

Затем используйте прилагаемые кстойке винты для

закрепления коммутатора кстойке.

DES-1016D /

DES-1024D

Руководство по

быстрой установке

Компакт-диск с

документацией по

продукту

Шнур питания Крепежный комплект

для монтажа встойку

Подключение коммутатора DES-1016D / DES-1024D Fast

Ethernet ксети

DES-1016D DES-1024D

A. Питание

Коммутатор использует источник питания переменного тока 100 - 240 В, 50 - 60 Гц.

Блок питания коммутатора автоматически настраивается на имеющийся источник

питания иможет быть включен, даже если ни один сетевой кабель не подключен.

B. Порты 10/100 Мбит/сFast Ethernet

Эти порты поддерживают скорость передачи 10 Мбит/сили 100 Мбит/симогут

работать вполу- иполнодуплексном режимах. Атакже эти порты поддерживают

автоматическое определение полярности MDI/MDIX итехнологию ”Plug and Play”.

Подключите любой сетевой кабель между коммутатором иустройством, икоммутатор

автоматически обнаружит параметры устройства иприведет свои соответствующие

настройки.

Индикаторы

DES-1016D DES-1024D

Индикаторы позволяют управлять, обнаруживать ивыявлять некоторые возможные

проблемы коммутатора или подключенных устройств.

A. POWER

Индикатор горит зеленым светом при включенном питании коммутатора, ине горит – в

противном случае.

B. Link / Act

Индикаторы загораются зеленым при успешном соединении (Link) кподключенным кним

устройствам. Индикаторы мигают зеленым при приеме или передаче данных по

соответствующему порту (Act).

C. FDX / Col (только для DES-1016D)

Этот индикатор светится зеленым светом, когда соответствующий порт находится в

полнодуплексном (FDX) режиме. Впротивном случае индикатор мигает вмоменты

возникновения на соответствующем порту коллизий.

D. 100 Mbps

Индикаторы горят при успешном подключении устройств 100 Мбит/сFast Ethernet к

любым портам.

Notes

Техническая поддержка

Обновления программного обеспечения идокументация

доступны на Интернет-сайте D-Link.

D-Link предоставляет бесплатную поддержку для клиентов

втечение гарантийного срока.

Клиенты могут обратиться вгруппу технической поддержки

D-Link по телефону или через Интернет.

Техническая поддержка D-Link:

+495-744-00-99

Техническая поддержка через Интернет

http://www.dlink.ru

e-mail: [email protected]

Guía de instalación rápida

DES-1016D / DES-1024D

16 / 24-Port 10/100 Mbps Fast Ethernet Switch

Comprobar el contenido del paquete

Estos son los artículos incluidos en el DES-1016D / DES-1024D:

Antes de configurar el conmutador Fast Ethernet DES-1016D / DES-1024D

La configuración del conmutador se realiza siguiendo los pasos que se indican a continuación:

A. Instale el DES-1016D / DES-1024D en un lugar fresco y seco. En las Especificaciones

técnicas se indica el rango aceptable de temperatura y humedad de funcionamiento.

B. Instale el conmutador en un lugar en el que no haya potentes fuentes electromagnéticas,

vibraciones ni polvo, y en el que no reciba la luz solar directa.

C. Compruebe que haya suficiente disipación del calor y una ventilación adecuada alrededor

del Conmutador. No coloque objetos pesados sobre el Conmutador.

D. Compruebe visualmente que el cable eléctrico está bien introducido en el conector de

corriente AC.

Instalación

Instalación sobre mesa o estante Instalación sobre un soporte

Si instala el Conmutador en una mesa o

en un estante, primero debe pegar las

patas de goma que se incluyen con el

dispositivo. Pegue estos soportes

acolchados en la base de cada esquina

del dispositivo. Deje espacio suficiente

entre el dispositivo y los objetos que

haya a su alrededor para permitir una

correcta ventilación.

Este conmutador se puede instalar sobre un soporte de

tamaño estándar EIA de 19 pulgadas que se puede

situar en un armario de instalación eléctrica con otros

equipos. Para instalarlo, adjunte los soportes de montaje

al panel frontal del conmutador (uno a cada lado) y fíjelos

con los tornillos que se proporcionan.

A continuación, utilice los tornillos proporcionados con el

soporte del equipo para instalar el Conmutador en el

soporte.

DES-1016D /

DES-1024D

Guía de instalación

rápida

CD-ROM

avec documentation

produit

Cordon de

secteur

Support rackable

Autres manuels pour DES-1016D - Switch

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels D-Link Changer

D-Link

D-Link xStack DGS-3420-28PC Manuel

D-Link

D-Link DGS-1100-16/ME Manuel utilisateur

D-Link

D-Link DKVM-4 - KVM Keyboard Video Mouse Switch... Manuel utilisateur

D-Link

D-Link DGS-3630-28SC Manuel utilisateur

D-Link

D-Link DES-3326S - Switch - Stackable Manuel utilisateur

D-Link

D-Link DXS-3227 - xStack Switch - Stackable Manuel utilisateur

D-Link

D-Link DGS-1250-28X Manuel utilisateur

D-Link

D-Link DES-F1026P-E Manuel utilisateur

D-Link

D-Link DGS-3000-10L Manuel utilisateur

D-Link

D-Link DGS-1210-26/FL Manuel utilisateur

D-Link

D-Link DGS-1210 Series Manuel utilisateur

D-Link

D-Link DGS-3630 SERIES Manuel utilisateur

D-Link

D-Link DCH-G020 Manuel utilisateur

D-Link

D-Link DES-7210-BASE Manuel utilisateur

D-Link

D-Link DKVM-IP16 Manuel utilisateur

D-Link

D-Link DGS-1005D - Switch Manuel utilisateur

D-Link

D-Link DUB-H4 - Hub - USB Manuel utilisateur

D-Link

D-Link EasySmart DGS-1100-24 Manuel utilisateur

D-Link

D-Link DES-1100-10P Manuel utilisateur

D-Link

D-Link DES-1008E Manuel utilisateur

D-Link

D-Link DGS-3630-52TC Manuel utilisateur

D-Link

D-Link DES-3225G Series Manuel de service

D-Link

D-Link xStack DGS-3620-28TC Manuel utilisateur

D-Link

D-Link DCH-G020 Guide d'installation et d'utilisation

Manuels Changer populaires d'autres marques

URC

URC Total Control MFS-8 Manuel utilisateur

Azbil

Azbil HPQ-D11 Manuel utilisateur

Sony

Sony DFS-900M Manuel utilisateur

SICK

SICK i17S Manuel utilisateur

F&F

F&F SZR-277 Manuel utilisateur

Shure

Shure UAMS/BK Manuel utilisateur

Dräger

Dräger X-zone Switch Off Manuel utilisateur

Asco

Asco Joucomatic 349 Series Manuel utilisateur

BT Mini Hub Manuel utilisateur

Johnson Controls

Johnson Controls FS80-C Manuel utilisateur

Alcatel-Lucent

Alcatel-Lucent 7450 ESS-12 Manuel utilisateur

MicroNet

MicroNet SP1200A Manuel utilisateur

Ruijie

Ruijie RG-PF2920 Series Manuel d'installation et d'exploitation

Altinex

Altinex DA1914SX Manuel utilisateur

MiLAN

MiLAN MIL-SM2401M Manuel utilisateur

RJM

RJM MASTERMIND PBC/6X Manuel utilisateur

Atlas

Atlas MMK-KVM8 Manuel utilisateur

Cabletron Systems

Cabletron Systems GIGAswitch GSR-16 Manuel utilisateur
