Crux SOOGM-15 Manuel utilisateur

- Retains factory features in select GM Class II Data Bus vehicles while functioning with an aftermarket radio.

- Pre-programmed to retain factory Steering Wheel Controls.

- Supports Bose, non-Bose and Y-91 audio systems.

- Retains chime functions.

- EIA color coded wiring for easy installation.

1. The Front and Rear fading are not retained on Y-91 Bose System.

2. The OnStar volume output is defaulted to low gain.

3. Chime includes: seat belt, check engine, key in ignition, low fuel, low oil and lights on.

rev.020716

1/2

GMC

2004-2012 Canyon

2004-2009 Envoy

2004-2007 Envoy XUV

2003-2007 Savana

2003-2006 Sierra 1500-3500

2007 Sierra 1500-3500 (Classic)

2002-2004 Sonoma

2003-2006 Yukon / XL

HUMMER

2003-2007 H2

2006-2007 H3 / H3T

ISUZU

2004-2008 Ascender

2006-2008 i280/i290/i350

OLDSMOBILE

2002-2004 Alero* (with RDS radio)

2002-2004 Bravada

2002 Intrigue

2000-2002 Silhouette (with chime)

2003-2004 Silhouette

PONTIAC

2001-2005 Aztek*

2001-2005 Grand Am*

2004-2008 Grand Prix*

2000-2005 Sunfire

SATURN

2005-2007 Relay

BUICK

2005-2009 La Crosse*

2004-2007 Rainier*

2005-2007 Rendezvous*

2005-2007 Terraza*

CADILLAC

2003-2006 Escalade

2003-2006 Escalade ESV

2003-2006 Escalade EXT

CHEVROLET

2003-2006 Avalanche

2003-2005 Blazer S10

2000-2005 Cavalier

2004-2012 Colorado

2005-2007 Corvette*

2008-2010 Corvette*

2000-2005 Impala / Impala SS

2001-2003 Malibu

2004 Malibu (Classic)

2000-2005 Monte Carlo*

2004 S10 Pickup

2003 Silverado Z71*

2003-2006 Silverado 1500-3500

2007 Silverado 1500-3500 (Classic)

2004-2006 SSR

2003-2006 Suburban

2003-2006 Tahoe

2003-2009 Trailblazer

2005-2008 Uplander*

*Steering Wheel Controls are not retained.

For functionality, please use the radio.

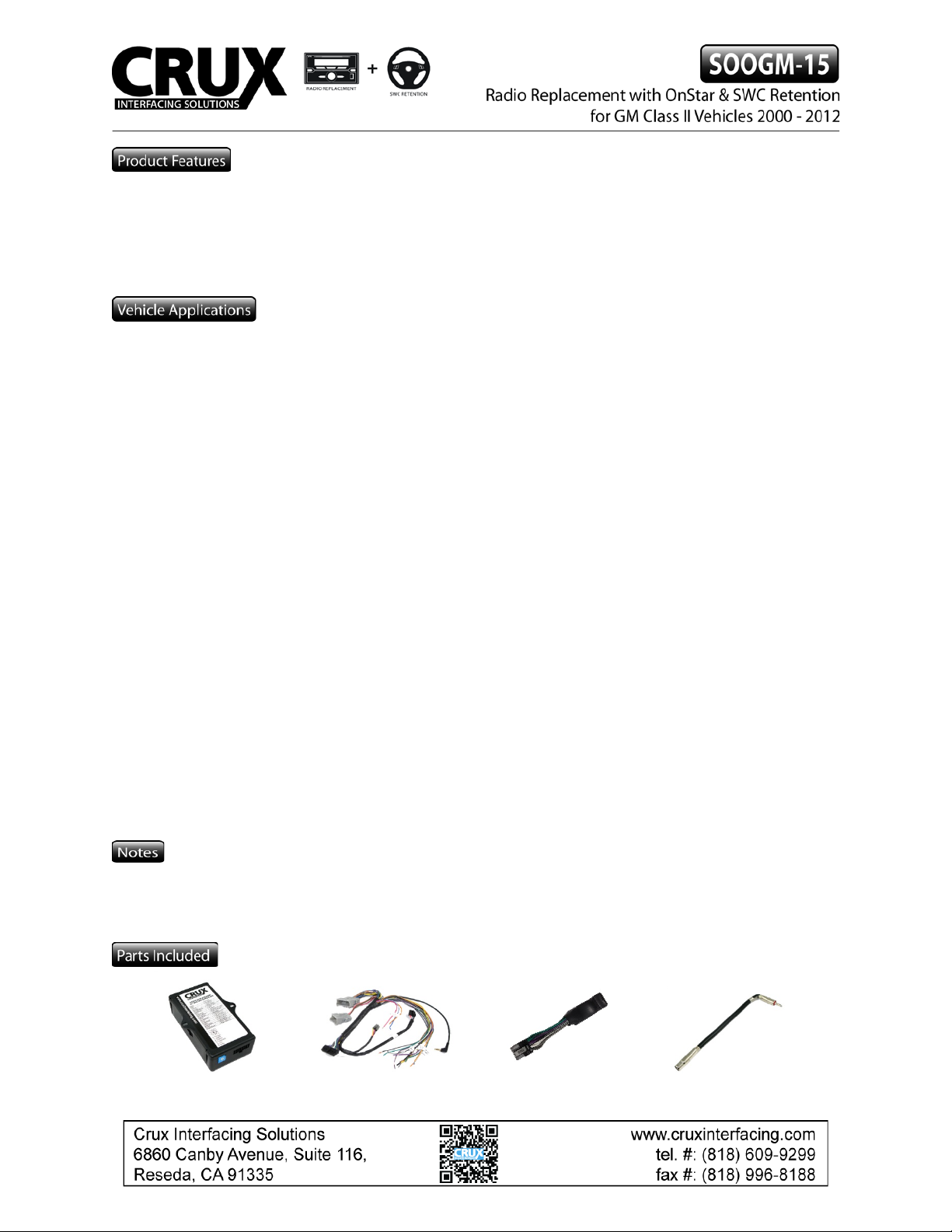

GM-15 Module

GM-15 Harness

Antenna Adaptor

Bose Adaptor

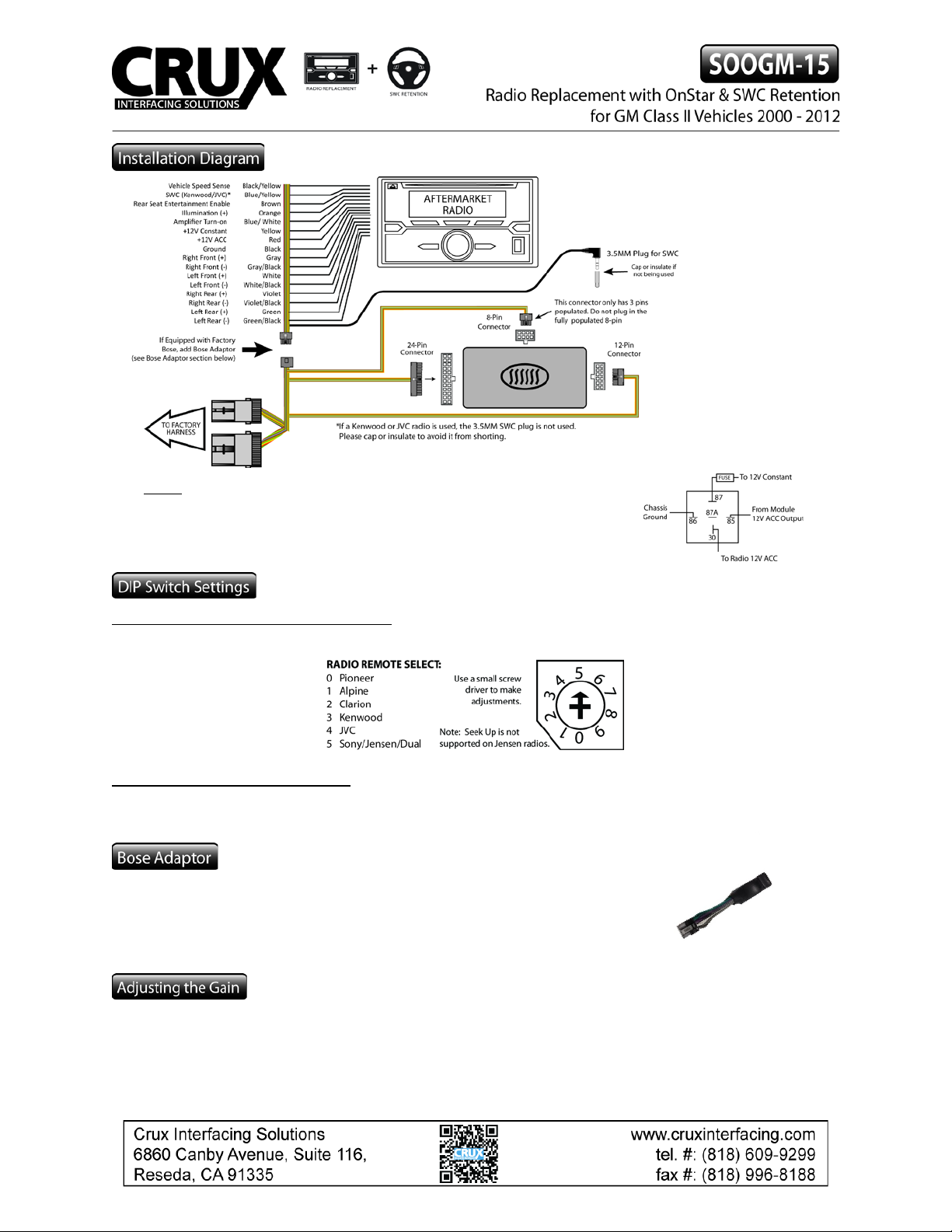

SETTING THE AFTERMARKET RADIO BRAND

With the key in the off position, turn the rotary radio selector to the corresponding aftermarket radio.

USING THE BLUE/YELLOW SWC WIRE

If a Kenwood or JVC radio is used, you must connect the BLUE/YELLOW SWC wire of the GM-16 harness to the

BLUE/YELLOW SWC wire of the aftermarket radio harness. Follow the radio selector settings above.

If the vehicle is equipped with a factory Bose system, use the 8-pin Bose

adaptor that is included. Plug in the Bose adaptor between the two 8-pin

harness connectors. (The Bose adaptor allows for the radio to match the

Bose amplifier’s level)

High Gain (non-Bose)

- Press OnStar button and listen for, “OnStar Ready”, turn Dial knob to 9, adjust volume to desired level,

wait for 4 seconds then press OnStar button, wait for “Thank you, Goodbye” confirmation.

- Turn Dial Knob back to corresponding Aftermarket radio setting. The interface is defaulted to Low-Gain

(Bose Systems)

rev.020716

2/2

NOTES:

- A relay may be needed for radios that require more than 3 amps power.

See connection diagram on the right. An instance when a relay is needed is when the

radio power cuts on and off.
