Crux RVCCH-75F Manuel utilisateur

- Automatically switches to rear-view when the case in in reverse gear.

- Provides 2 A/V Inputs.

- Includes aftermarket bullet camera.

- Plug and Play Connections for ease of use.

1) Dodge Journey and Charger require a different camera (not included in the kit). The

CUL-03 camera is available upon customer request.

2) Not compatible with Ram vehicles that are equipped with factory installed cargo camera.

3) Not compatible with diesel powered trucks.

RVCCH-75F

CAN BOX

RVCCH-75F HARNESS

LVDS CABLE

POWER HARNESS

PUSH BUTTON SWITCH

VIDEO CABLE

rev.020418

1 / 6

rev.020418

2 / 6

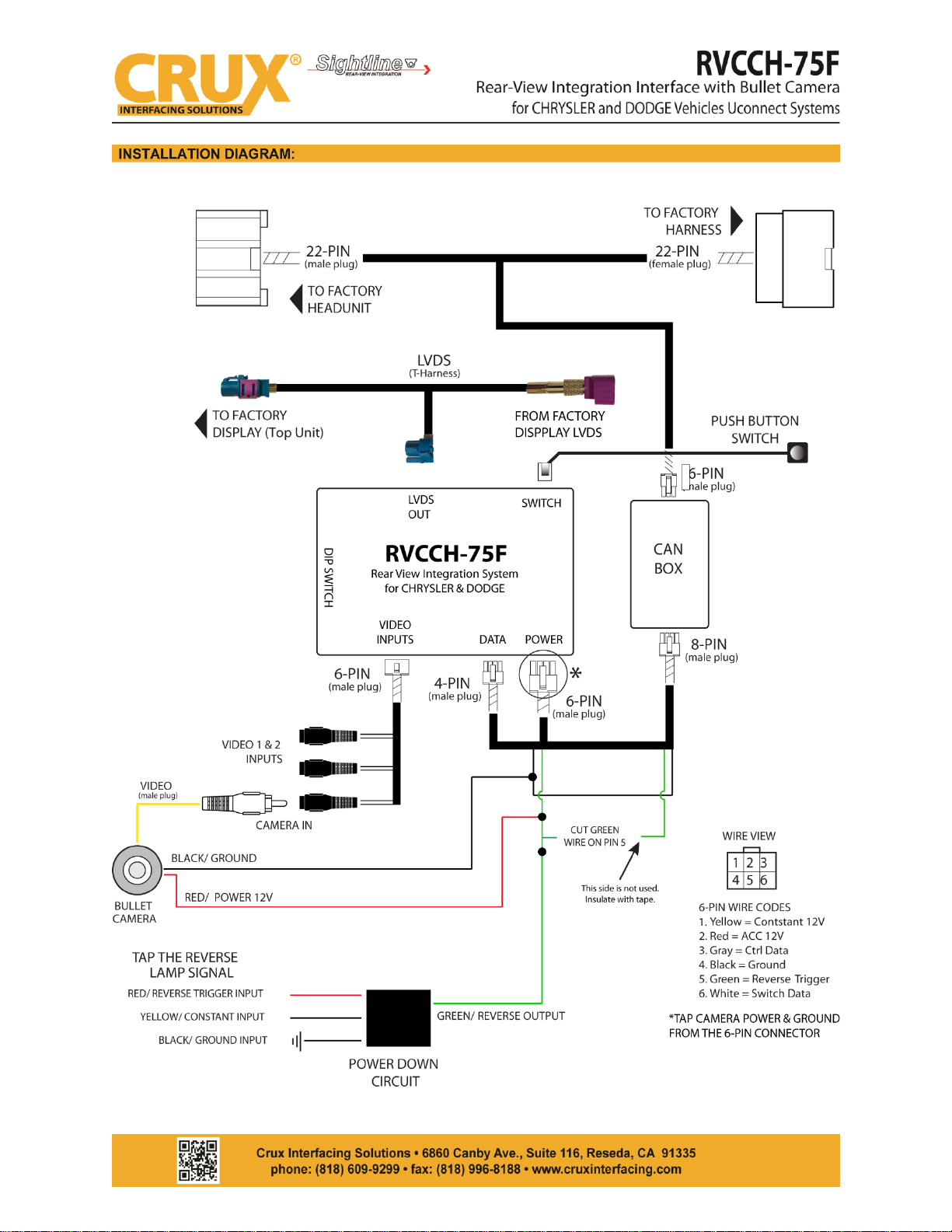

1. Remove the factory radio to gain access to

connectors.

2. Locate the 22-pin connector behind the radio.

3. Using the provided RVCCH-75F T-Harness, mate

both sides of the T-Harness to the factory harness

side and to the radio.

4. Unplug the LVDS connector from behind the

factory screen (top unit) and plug it into the purple

LVDS connector of the RVCCH-75F LVDS cable. Plug

the other end of the LVDS cable back to the screen.

Plug the right angle LVDS connector to the

RVCCH-75F module.

5. Plug the black 6-pin Molex connector of the T-

Harness to the CAN Box.

6. Plug the 6-pin power connector and 8-pin header

from the CAN Box harness to the RVCCH-75F

module.

Header Power

rev.020418

3 / 6

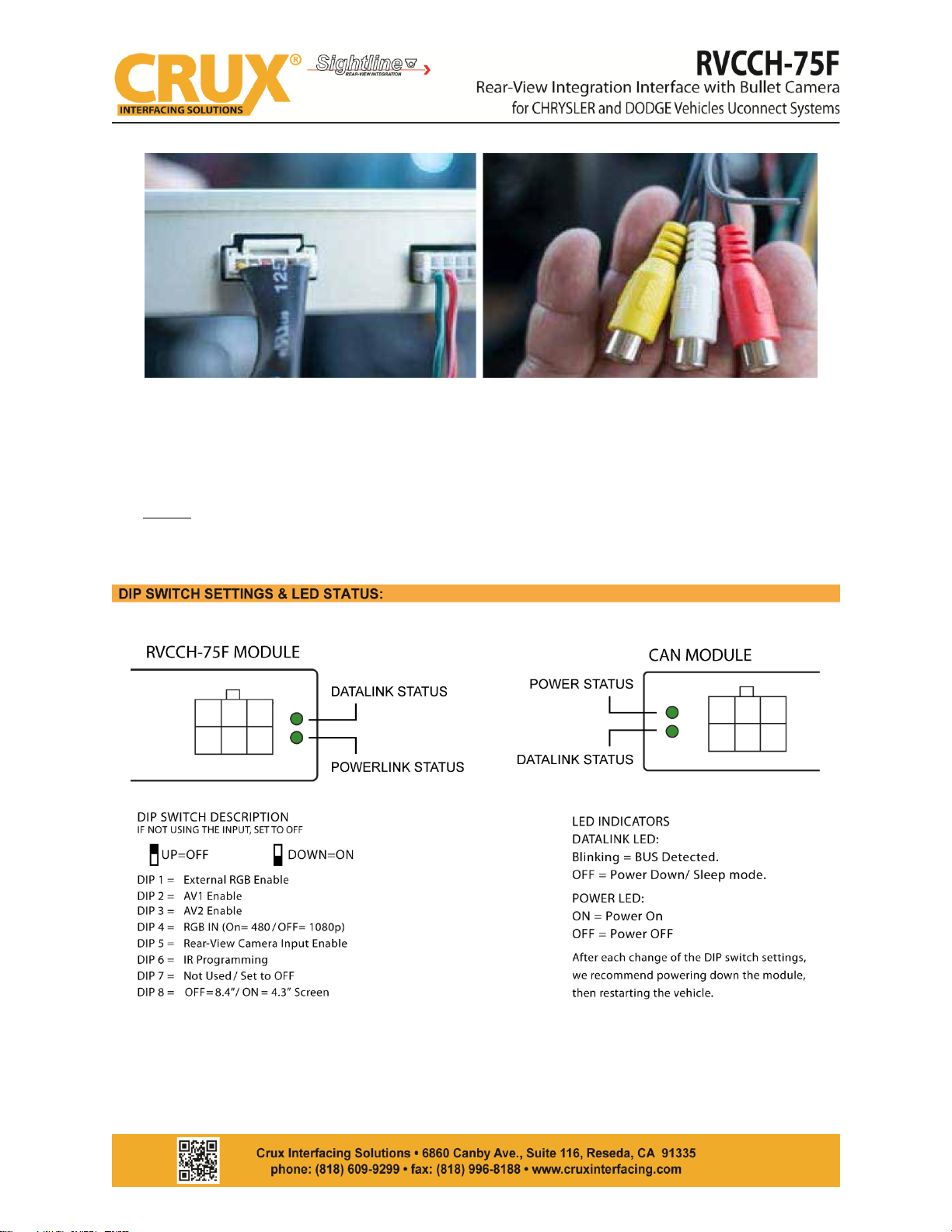

7. Plug the 6-pin header of the Video Cable to the

RVCCH-75F module.

8. The RVCCH-75F provides 3 Video Inputs:

YELLOW = Video 1 Input

WHITE = Video 2 Input

RED = Reverse Camera Input

GRAY WIRE = Optional IR Output

NOTE: To toggle between the VIDEO Inputs, use the included Push Button Switch or

press the “MORE (+)” button on the radio. Use the vehicles’s AUX INPUT for audio.

rev.020418

4 / 6

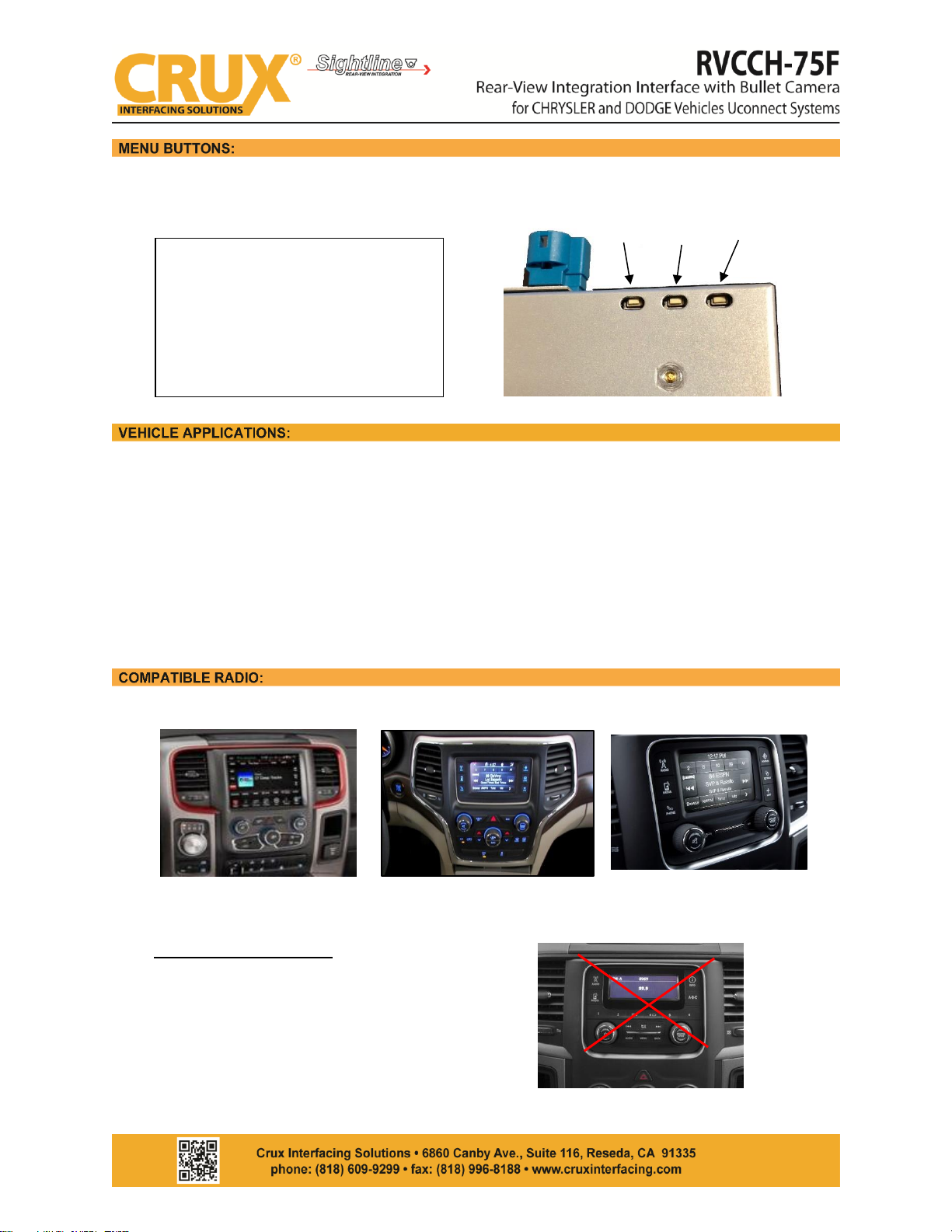

The RVCCH-75F has MENU buttons at the bottom of the module. This allows adjustment of the video

image. Available settings are listed below:

CHRYSLER FIAT

2011 –2014 300C 2011 –2014 Freemont

DODGE

2015 –2015 Challenger

2011 –2014 Charger*

2011 –2017 Journey*

*Dodge Journey and Charger require a different camera (not included in the kit). The CUL-03

camera is available upon customer request.

Uconnect Radios.

8.4” Screen with Separate

Knobs

5” Screen with 6 Buttons &

Separate Knobs

4.3” Screen with 6 Buttons &

2 Knobs

NOT COMPATIBLE RADIO

4.3” Screen with 4 Buttons & 2 Knobs

Menu Up (+) Down (-)

CONTRAST GUIDE L

BRIGHTNESS GUIDE R

SATURATION GUIDE CNTRL

POSITION H H-SIZE

POSITION V V-SIZE

IR AV1

IR AV2

rev.020418

5 / 6

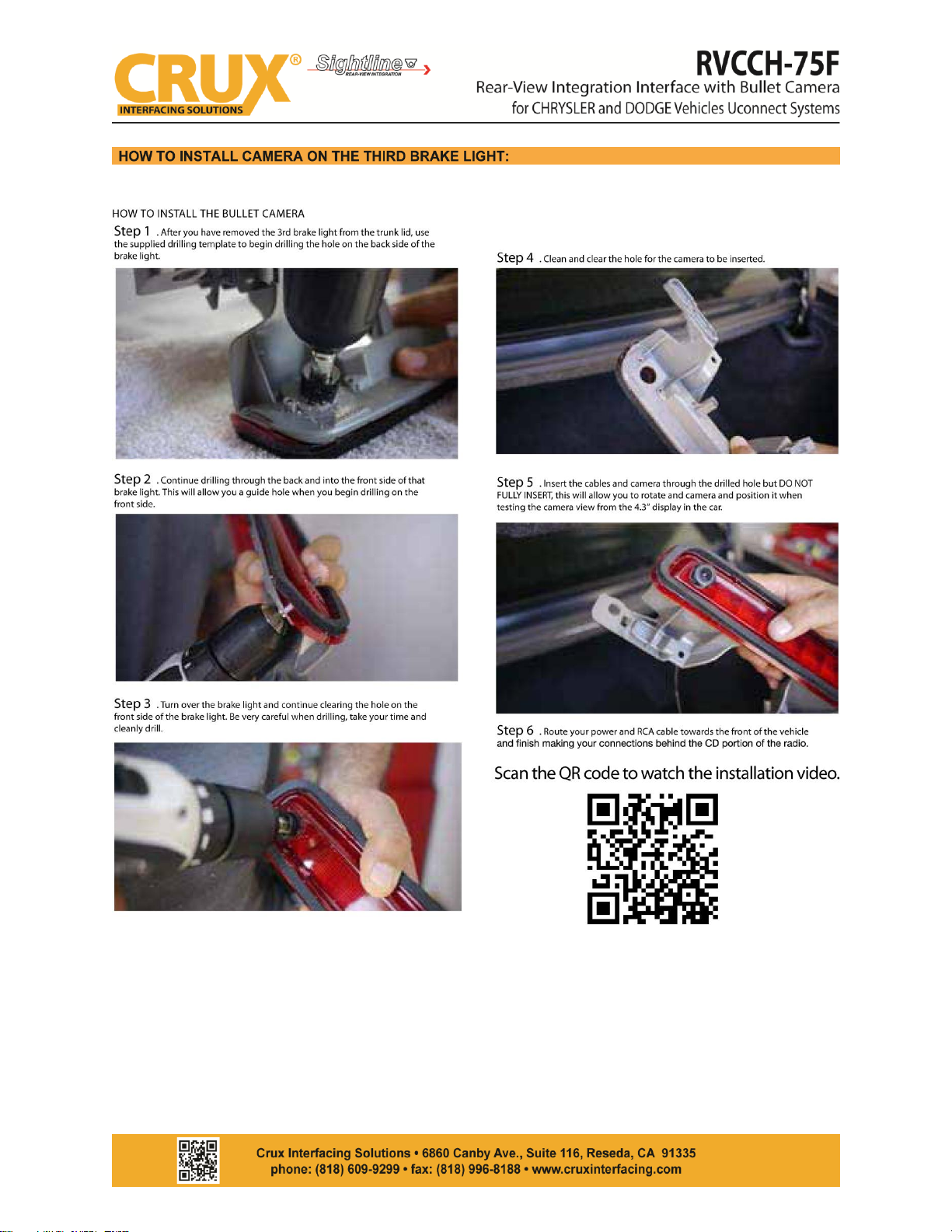

rev.020418

6 / 6
