Corega USB2-HUB7 Manuel utilisateur
Warranty
Corega International warrants product for two years from date of purchase
against defects in materials and workmanship. This warranty does not
cover any defects caused by accident, misuse, fair wear and tear, neglect,
or an attempt at repair. This warranty is offered as an additional benefit
to the consumer’s statutory rights and does not affect these rights in
any way.
Corega International shall not be held responsible for any special,
incidental, or consequential damages resulting from any breach of
warranty, or under any other legal theory, including but not limited to lost
profit, downtime, damage to data stored in or used with Corega
International products.
Trademarks
CoregaTM is a trademark of Corega Holdings KK., Japan.
Other trademarks, brand and product names are acknowledged as
trademarks of their respective holders. Information is subject to change
without notice.
All rights reserved.
617-00052-01
(GB) Warnings
ELECTRIC SHOCK HAZARD:
Install product in accordance with local and National Electrical Codes.
To de-energise equipment, disconnect the power cord.
(D) Warnhinweise
STROMSCHLAGGEFAHR:
Dieses Produkt muss entsprechend den örtlichen und nationalen
Elektrizitätsvorschriften installiert werden. Zum Abschalten der Ausrüstung
Stromkabel abziehen.
(I) Avvisi
RISCHIO DI SHOCK ELETTRICO:
Installare l'apparecchio in base alle normative elettriche locali e nazionali.
Per togliere l'alimentazione al dispositivo, scollegare il cavo relativo.
(E) Advertencias
PELIGRO DE ELECTROCUCIÓN:
Instale el producto de acuerdo con las recomendaciones de la normativa
sobre instalaciones eléctricas de su país. Para desactivar el equipo,
desconecte el cable de alimentación.
(F) Avertissements
RISQUE D'ÉLECTROCUTION:
Installez le produit conformément aux réglementations électriques
nationales et locales. Pour mettre l'équipement hors tension, débranchez le
cordon d'alimentation.
(FIN) Varoitukset
SÄHKÖISKUN VAARA:
Asenna tuote noudattaen paikallisia ja kansallisia säädöksia. Laitteen saa
jännitteettömäksi vain irroittamalla sähköjohdon.
(RUS) Предупреждения
ОПАСНОСТ ПОРАЖЕНИЯ ЛЕКТРИЧЕСКИМ ТОКОМ:
Устанавливайте изделие в с тветствии с местнми и
наци налнми правилами п устан вке
лектр б руд вания. Для тключения питания
тключите шнур питания.
Предупреждение – т изделие класса A. В д машних
усл виях т изделие м жет с здават ради п мехи. В
т м случае п лз вателю, в зм жн , п над бится
принят с тветствующие мер.
USB2-HUB7
7 PORT USB 2.0
HI-SPEED HUB
GET CONNECTED
HUBS • SWITCHES • ADAPTERS • WIRELESS LAN • USB • KVMs • MEDIA CONVERTERS • ROUTERS
ENGLISH: Pg 1-4
DEUTSCH: Pg 5-8
ITALIANO: Pg 9-12
ESPANOL: Pg 13-16
FRANCAIS: Pg 17-20
русский:Pg 21-24
ENGLISH
1
INSTALLATION
(1) Package Contents 1 x USB Hub
1 x 2m USB Cable
1 x External Power Adapter
1 x This manual
1 x Wall mount kit (2 clips, 2 screws 2wall plugs)
Interface Ports
7 x USB Type A
1 x USB Type B
1 x DC Power Inlet
LED Indicators
Power – one
Operating – one per port (7)
Alarm – one per port (7)
Dimensions
177mm x 103mm x 30.5mm
Weight
220g
Temperature
Operating 0°C to 40°C
Humidity
Operating 5-95%, non-condensing
Power Consumption
17.5W
External Power Adapter
Output Voltage 5V DC +/- 5%
Output Current 4A
Dimensions (maximum)
80mm (H) x 55mm (W) x 55mm (D)
Length of low voltage cable: 2m (approx)
(Size of actual power adapter is country dependent.)
Part numbers for spares
USA: COR-PSU-5V0/4A5/A US
UK: COR-PSU-5V0/4A5/A UK
Europe: COR-PSU-5V0/4A5/A EU
Australia: COR-PSU-5V0/4A5/A AU
Standards Compliance
USB 2.0
USB1.1
Agency Approvals
FCC Class B
CE Class B
VCCI Class B
UL
cUL
Gost
Warranty
2 years
TECHNICAL SPECIFICATIONS
• 7 port Hub
• 100% compliant with the USB 2.0 Hi-Speed specification
• Port status and power LED indicators
• Current overload detection and protection
• Maximum current of 500mA per port
• 7 downstream USB Type A ports and one upstream USB
Type B port
• Compatible with both USB 1.1 and USB 2.0 devices
Features
ENGLISH
2
(2) Selecting the site The selected site must meet the operating temperature and operating humidity
requirements described in the specification section. Ensure that the USB hub has at
least 50mm of clearance on all sides for adequate ventilation.
(2A) Wall mounting option Wall mounting option Snap the two plastic wall mount clips into the base of the hub.
Using a 6mm drill. Mount the USB hub onto the wall using the screws and the wall
plugs.
1.5mm
50mm
ENGLISH
3
(3) Software Drivers All software drivers for this USB hub are included in Windows XP, 2000, Me, 98SE and
98 or MacOS 9.0 and higher operating systems. If you have a different system, please
check the Corega support site for latest driver updates
www.corega-international.com
(4) Add Power Connect the External Power adapter into a suitable supply, and insert the low voltage
connector into the power socket on the rear of the hub.
(5) Check Power LED Check the Power LED (PWR) is on.
(6) Connecting to the computer Connect the USB hub to the USB port of your computer using the USB cable supplied.
When installed for the first time, the computer will detect the new hardware. Complete
the hardware wizard. You may be asked to re-boot your computer –do not remove
the USB hub when re-booting.
ENGLISH
4

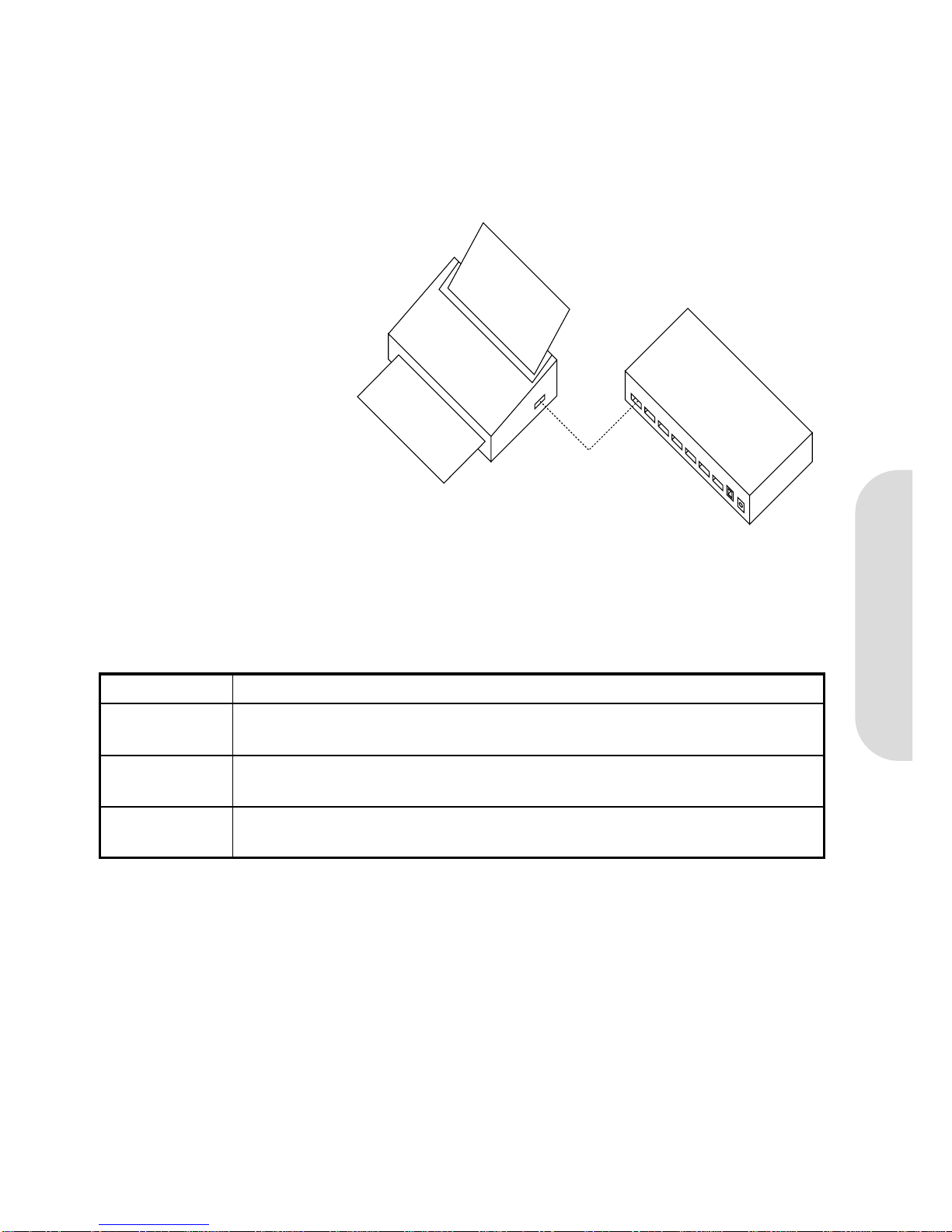

(7) Connecting Peripherals You may connect your USB peripheral to any of the downstream (type A) ports of the
hub. If you are installing a peripheral for the first time, you may need to install
drivers for the peripheral that should be supplied by the peripheral manufacturer.
(8) Congratulations, you have successfully completed this installation.
Indicators & Troubleshooting
LED Description
Pwr Off Power adapter not plugged into unit.
On (Red) Power applied
Operating Off No USB device attached
On (Green) USB device attached
Alarm Off Device operating
On (Amber) Device taking excess current
DEUTSCH
5
INSTALLATION
(1) Paketinhalt 1 x USB Hub
1 x Stromversorgung
1 x 2m USB Kabel
1 x Wand-Montage-Kit (2 Schrauben, 2Dübel)
1 x Installationsanleitung
Schnittstellen/Ports
7 x USB Typ A
1 x USB Typ B
1 x DC-Buchse für Stromkabel
LED-Anzeigen
Power (Strom) –eine
Operating –eine pro Port (7)
Alarm –eine pro Port (7)
Abmessungen
177mm x 103mm x 30.5mm
Gewicht
220g
Temperatur
Betrieb: 0°C bis 40°C
Feuchtigkeit
Betrieb: 5-95%, nicht kondensierend
Leistungsaufnahme
17.5W
Externer Stromadapter
Ausgangsspannung 5VDC +/- 5%
Ausgangsstrom 4.0A
Maße (maximal)
80mm (H) x 55mm (B) x 55mm (T)
Länge des Niederspannungskabels: ca. 2m
(Die tatsächliche Größe des Stromadapters variiert nach Land.)
Ersatzteil-Artikelnummern
USA: COR-PSU-5V0/4A5/A US
UK: COR-PSU-5V0/4A5/A UK
Europa: COR-PSU-5V0/4A5/A EU
Australia: COR-PSU-5V0/4A5/A AU
Standards und Normgerechtigkeit
USB 2.0
USB 1.1
Behördliche Genehmigungen
FCC Class B
CE Class B
VCCI Class B
UL
cUL
Gost
Garantie
2 Jahre
TECHNISCHE SPEZIFIKATIONEN
•7-Port-Hub
•100% konform mit der USB 2.0 Hi-Speed-Spezifikation
•LED-Anzeige für Port-Status und Gerätestrom
•Überstromerkennung und -sicherung
•Nennstrom pro Port: max. 500mA
•7 Downstream-USB-Ports (Typ A) und ein
Upstream-USB-Port (Typ B)
•Kompatibel mit USB 1.1- und USB 2.0-Geräten
Merkmale
DEUTSCH
6
(2) Standortwahl Der gewählte Standort muss den unter Technische Daten angegebenen
Betriebstemperatur- und -feuchtigkeitswerten entsprechen. Gewährleisten Sie,dass zur
angemessenen Belüftung ein Feiraum von mindestens 50mm um das Gerät gegeben ist.
(2A) Wandmontage Klicken Sie die beiden Wandhalterungs-Clips in des Geräteunterteil des hubs. Verwenden
Sie einen 6mm-Bohrer. Befestigen Sie den Switch mit den mitgelieferten Schrauben und
Dübeln an der Wand.
1.5mm
50mm
DEUTSCH
7
(3) Softwaretreiber Alle Softwaretreiber für dieses USB-Hub sind Teil von Windows XP, 2000, Me, 98SE und
98 bzw. MacOS 9.0 und späteren Betriebsystemversionen. Falls Sie ein anderes System
verwenden, sehen Sie bitte auf der Corega Support-Website nach den neuesten
Treiberversionen nach.
www.corega-international.com
(4) Stromanschluss Schließen Sie den externen Stromadapter an eine geeignete Stromquelle an und
stecken Sie den Niederspannungsstecker in die Strombuchse an der HUB-Rückseite ein.
(5) Prüfen der Stromversorgung Vergewissern Sie sich, dass die Stromanzeige-LED (PWR) aufleuchtet.
(6) Anschluss an den Computer Schließen Sie das USB-Hub mit dem mitgelieferten USB-Kabel an den USB-Anschluss des
Computers an. Beim erstmaligen Anschluss erkennt der Computer die neue Hardware.
Folgen Sie den Anleitungen des Installationsassistenten. Sie werden möglicherweise
aufgefordert, den Computer neu zu starten –trennen Sie das USB-Hub beim Neustart
nicht vom Computer ab.
DEUTSCH
8
(7) Anschluss von Sie können mehrere Endgeräte an die Downstream Ports (Typ A) des Hubs verbinden.
Peripheriegeräten Beim erstmaligen Anschluss eines Peripheriegeräts müssen möglicherweise
entsprechende Treiber installiert werden, die vom Hersteller des Peripheriegerätes
bereitgestellt worden sein sollten.
(8) Herzlichen Glückwunsch –Sie haben Ihren Corega USB Hub erfolgreich installiert.
Anzeigen & Fehlerdiagnose
LED-Anzeige Beschreibung
Pwr Aus Kein Strom bzw. Stromadapter nicht am Gerät angeschlossen (Busspeisung)
An (Rot) Strom an
Operating Aus Kein USB-Gerät angeschlossen
An (Grün) USB-Gerät angeschlossen
Alarm Aus Gerät arbeitet
Ein (gelb) Gerät verbraucht zuviel Strom
