Copa Touch Line Series Manuel utilisateur
copa.com.tr
DUVAR TİPİ SPLİT KLİMA
KULLANIM KILAVUZU
MODEL
COPA Touch Line 09
COPA Touch Line 12
COPA Touch Line 18
COPA Touch Line 24
WALL TYPE SPLIT
AIR CONTIONER USER'S MANUAL
Değerli Müşterimiz;
Sizin için hazırlamış olduğumuz bu kitapçıkta modern
kullanımı ve yüksek verimi için önemli bilgiler yer
almaktadır.
Bu nedenle kullanım kılavuzunun tamamını ve ürünle
birlikte verilen diğer belgeleri, klimanızın montajını
sonraki başvurularınız için kolay ulaşabileceğiniz bir
yerde saklamanızı rica ederiz.
kullanım ömrü 10 yıldır.
teşekkür ederiz.
1
• Kullanım Talimatları
- Montaj ve Kurulum Talimatları
- Dikkat Edilecek Hususlar
- Sökme ve Tamir Talimatları
- İç Ünitedeki Göstergeler
- COPA Touch Line Uzaktan Kumanda Göstergeleri
- COPA Touch Line Uzaktan Kumanda Kullanımı
- Uzaktan Kumanda Düğme Fonksiyonları
•
- Turbo İşlemi
- Sol / Sağ Hava Akış Yönünün Ayarlanması
- Zamanlayıcının Çalışması
- Uyku İşlemi
- Isıtma İşleminin Özellikleri
• Bakım ve Temizlik
•Problemler İçin Çözüm Önerileri
•Klima Kullanılırken Bilinmesi Gerekenler
•Teknik Özellikler
•Önemli Notlar
3
4
5
6
7
8
9
10-12
16
17
18
19
21
22-23
13
13
13
14
14
15
İÇİNDEKİLER
•Firma Bilgileri 20
2
3
KULLANICI KILAVUZU
Montaj ve Kurulum Talimatları
1. Montaj ve kurulum yerel standartlara
uygun olarak yapılmalıdır.
müşteriye ait olmaktadır.
Toprak
kaçağı devre
sıkı ve güvenli olduğundan emin olunmalıdır.
açabilir.
4. İç ve dış ünite yanıcı gazların sızabileceği
yerlere kurulmamalıdır. Sızan gazların ünitelerin
yol açabilir.
5. Toprak kaçağı ve devre kesicinin takıldığından emin
olunmalıdır. Toprak kaçağı devre kesicinin olmaması
durumunda, elektrik çarpması veya başka tehlikeler
ortaya çıkabilir.
6. Klimanın düzgün bir şekilde topraklandığından
emin olun. Klimanın üzerinde bulunan topraklama
bağlanmalıdır. Uygun olmayan bir topraklama elektrik
çarpmasına veya başka tehlikelere neden olabilir.
sorumlu tutulamaz.
8. Ürün kurulmadan önce, üzerinde herhangi
bir hasar olup olmadığı kontrol edilmelidir.
Ürün hasarlı olması durumunda kurulumu
açısından tehlike oluşturabilir.
4
KULLANICI KILAVUZU
Dikkat Edilecek Hususlar
3. Elektrik çarpması, aşırı
ısınma, yangın gibi tehlikelere
yol açabilmesi nedeniyle,
elektrik kablosunun üzerine
basılmamalı ve kablo
gerilmemelidir. Elektrik kablosu
zarar görmüşse veya başka bir
gerekiyorsa, değişim işleminin
mutlaka
bayi ya da
yetkili servis
elemanları
yapılması
gerekir.
1. Klima; elektrik çarpması
veya yangın gibi bir tehlike
oluşturabilmesi nedeniyle,
çalışırken güç kaynağı kablosu
çekilerek, asılarak veya
durdurulmamalıdır.
2. Güç kaynağı kablosu;
elektrik çarpması, aşırı ısınma,
yangın ve diğer kazalara yol
açabilmesi nedeniyle ara bir
konektöre bağlanmamalıdır.
Uzun elektrik kablosunun
kullanılması
kesinlikle
Ayrıca aynı fiş
konektörünün
diğer elektrikli
cihazlarla
paylaşılmasına
izin verilmez.
4. Klima, doğrudan suya
maruz bırakılmamalı ve suyla
temizlenmemelidir.
5. Elektrik çarpmasına yol
açabilmesi nedeniyle klima,
düğmesine ıslak elle
6. Konektör bağlanmadan
önce, üzerinde hiç toz
bulunmadığından ve yerine
tam olarak takılmış
olduğundan emin olunmalıdır.
Fişin üzerinde toz olması ya
da yerine tam olarak
takılmamış olması
durumunda, elektrik çarpması
veya
yangın gibi
bir
tehlikeye
yol
açabilir.
7. Soğutma işlemi sırasında,
odadaki ısı kaynakları
odadan çıkarılarak ısı
indirgenmelidir.
8. Soğutma işlemi sırasında,
klimanın kullanıldığı odadaki
ısı üreten cihazlar tam
olarak ısınmayacağı için
kullanılması tavsiye
edilmemektedir.
9. Klima ve ısıtma
cihazlarının aynı odada
kullanılmasının zorunlu
olması durumunda, ara sıra
havalandırma yapılmalıdır.
5
Yanık kokusu gibi anormal durumlarda, klimanın çalışmasını derhal durdurun. Şalteri kapatarak ya da fişi çekerek bütün
Sökme ve Tamir Talimatları
KULLANICI KILAVUZU
18. Klimanın uzun süre
kullanılmaması durumunda,
güvenliği sağlamak açısından
fişi çekilmelidir. Fişi
çekilmeden önce, klimanın
olunmalıdır.
10. Klimanın yakınına; yangın
tehlikesine yol açabilmesi
nedeniyle böcek ilacı, boya
veya başka yanıcı maddeler
konulmamalı ve bu maddeler
direkt olarak klima üzerine
püskürtülmemelidir.
11. 40˚C üzeri sıcak su,
cila vb. maddeler
kullanılmamalıdır. Sıcak su
kullanılması, klima
deformesine ya da renk
solmasına; diğer maddeler ise
klima deformesine ve çiziklere
neden olmaktadır.
17. İç ünite ve dış ünitenin
üzerine çıkılmamalı, üzerine
herhangi bir nesne
konulmamalı veya bir şeyler
asılmamalıdır.
16. İç ünite ve dış ünitenin
destek yapıları dikkatlice
kontrol edilmelidir. Herhangi
bir hasar durumunda;
tehlikeli hasar, kaza ve
yaralanmalara yol açmaması
için destek yapıları acilen
tamir edilmelidir.
13. Klima; bebeklerin, küçük
çocukların, yaşlıların veya
hastaların bulunduğu bir
odada kullanılıyorsa; ürünün
tehlike yaratabileceği
durumlar için gereken
önlemler alınmalıdır.
tehlikeli rahatsızlar meydana
soğuk havaya maruz
kalınmamalıdır.
12. Klimanın bakımı
yapılmadan önce, elektrik
yüksek hızda çalışırken,
ünitelerde kesinlikle temizlik
yapılmamalıdır.
14. Kazalara yol açabilmesi
nedeniyle havalandırma
deliklerine çubuk ve benzeri
nesneler sokulmamalıdır.
6
KULLANICI KILAVUZU
İç Ünite
Hava dönüş
ızgarası
Çalışma performansı/göstergeleri
Çalışma göstergesi Zamanlayıcıgöstergesi
ÇALIŞMA ZAMANLAYICI
Ayarlanan sıcaklık, zamanlayıcı
süresi ve arıza kodu göstergesi
Sol/sağ hava akış yönü
ayarlama kanatçığı
Yukarı/aşağı hava akış
yönü ayarlama kapağı
Hava çıkışı
Hava filtresi
Tahliye borusu
Hava buradan üflenir
Giren havadan tozları ve kirleri giderir
Havadan alınan nem nedeniyle çıkan suyu tahliye eder
Dış Ünite
Hava Girişi
yanlarda ve arkada
Nasıl açılır
Hava boşaltma deliği
Ünite çalışma bölümü
Soğutucu boruları
kablosu
Uzaktan kumanda sinyali alıcısı
TURBO çalışma göstergesi
Zamanlayıcı göstergesi
Çalışma göstergesi
Ayarlanan sıcaklık, zamanlayıcı
süresi ve arıza kodu göstergesi
Ünitedeki göstergeler 2
Ünitedeki göstergeler 1
Acil durum çalışma tuşu
ve bir direnç hissedilene kadar bu tarafa çekin. Bu düğme, uzaktan kumanda kullanılamadığında üniteyi
açmak/kapatmak için bir acil durum önlemi olarak kullanılabilir.
İç Ünitedeki Göstergeler
KULLANICI KILAVUZU
Uyku Göstergesi Zamanlayıcı
Göstergesi
Çalışma
Göstergesi
Uzaktan
kumanda
sinyali
alıcısı
Ayarlanan
sıcaklık,
zamanlayıcı
süresi ve
arıza kodu
göstergesi
7
COPA Touch Line Serisi Uzaktan Kumanda Göstergeleri
KULLANICI KILAVUZU
Klimanız sadece soğutma moduna sahipse, ISITMA seçildiğinde sadece FAN çalışır.
TURBO çalışma seçildiğinde, oda sıcaklığı çalışmaya bağlı olarak sürekli kontrol edilmez.
Eğer odanın çok soğuk veya çok sıcak olduğunu hissederseniz, TURBO çalışmayı iptal edin.
Not:
Sıcaklık Göstergesi
Ayar sıcaklığını gösterir
Bu düğme OTOMATİK, SOĞUTMA, NEM ALMA,
ISITMA ve FAN çalışma modlarını ayarla
Bu düğme, hava oranını ayarlamak için kullanılır
Bu düğme, Turbo moduna geçiş sağlar.
bu fonksiyon çalışmaz
Doğal Akış, Salınım veya Sabit Rüzgar
modlarında ayar yapılabilir
Bu düğme, sağ veya sol hava akış
yönünü seçmek için kullanılır
Bu düğme, 8 ºC ısıtma fonksiyonunu
başlatmak veya durdurmak için kullanılır
Bu düğme, mikrobilgisayarı
HAVA AKIŞI Düğmesi
8 ºC ISITMA Düğmesi
SIFIRLA Düğmesi
derece ayarları için kullanılır
C/F Düğmesi
SAAT Düğmesi
MOD Düğmesi
FAN HIZI Düğmesi
TURBO Düğmesi
SALINIM Düğmesi
Bu düğmeye bir kez basıldığında çalışmayı
çalışmayı durdurur
Bu düğme, klimayı açma veya
kapatma zamanlama ayarını
programlamak için kullanılır
Bu düğme, oda sıcaklığını ayarlar
AÇMA/KAPAMA Düğmesi
SICAKLIK AYARI Düğmesi
ZAMANLAYICI Düğmesi
Bu düğme, istenilen ayara hızlıca
geçmek için kullanılır
KISA YOL Düğmesi
Bu düğme, SHIFT tuşu ile birlikte
basıldığında uyku ve temizleme
modu arasında geçiş sağlar
UYKU/TEMİZLEME Düğmesi
Bu düğme, iyonizer çalışmasına geçişi sağlar
ION Düğmesi
Bu düğme, SHIFT tuşu ile birlikte
basıldığında lamba ve kilitleme
modu arasında geçiş sağlar
LAMBA/KİLİTLEME Düğmesi
Bu düğme, iki fonksiyonlu düğmelerde
fonksiyonlar arası geçiş sağlar
GEÇİŞ Düğmesi
Bu düğme, SHIFT tuşu ile birlikte
basıldığında taze ve beni izle
modu arasında geçiş sağlar
TAZE/BENİ İZLE Düğmesi
Uyku çalışması sırasında gösterilir
Turbo çalışması sırasında gösterilir
Ayarlanan hava miktarını gösterir
UYKU Göstergesi
TURBO Göstergesi
TUŞ KİLİDİ Göstergesi
FAN DEVRİ Göstergesi
OTOMATİK Göstergesi
SOĞUTMA Göstergesi
NEM ALMA Göstergesi
ISITMA Göstergesi
HAVA AKIŞI Göstergesi
8

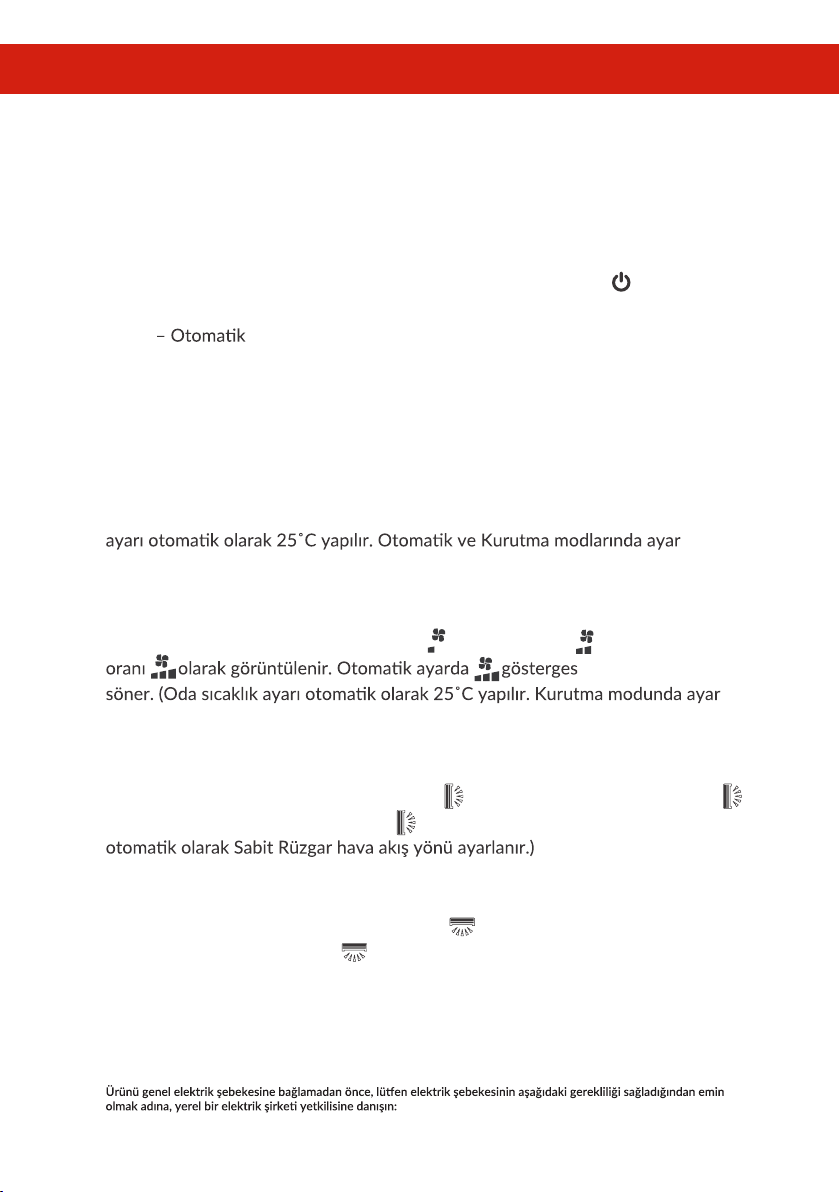

1. Klimanın sigortası kapalıysa açın.
2. Klimayı açmak için uzaktan kumandayı, iç ünitede bulunan çalışma durumu
gösterge ekranına yönlendirin. Önce kumanda üzerinde bulunan ON/OFF
tuşuna, sonra MODE tuşuna basarak istediğiniz modu seçin:
AUTO
COOL – Soğutma
DRY – Kurutma
HEAT – Isıtma
FAN - Fan
3. İstediğiniz sıcaklık görüntülene kadar SET TEMPERATURE (Sıcaklığı Ayarla)
düğmesine basın. Oda sıcaklığı ayar aralığı 16˚C - 32˚C şeklindedir. (Oda sıcaklık
yapılamaz.)
4. FAN SPEED (Fan Hızı) düğmesine basarak istediğiniz hava oranını
seçebilirsiniz. Ekranda, Düşük hava oranı , Orta hava oranı , Yüksek hava
i, ekranda yanıp
yapılamaz.)
5. İsteğinize göre Yukarı/Aşağı hava akış yönünü seçmek için, SWING (Salınım)
düğmesine basın. Doğal Akış yönü ekranda , Salınım hava akış yönü ekranda
Sabit Rüzgar hava akış yönü ekranda , olarak görüntülenir. (Kurutma modunda
6. AIR FLOW (Hava Akışı) düğmesine basarak, istediğiniz sol/sağ yönünü
seçebilirsiniz. Salınım hava akışında ekranda göstergesi yanıp söner. Sabit
Rüzgar hava akışında ekranda göstergesi görüntülenir.
COPA Touch Line Serisi Uzaktan Kumanda Kullanımı
KULLANICI KILAVUZU
EN 61000-3-11 ile uyumluluk adına, ürün sadece sistem empedansı şu şekilde olan bir güç kaynağına bağlanmalıdır:
|Zsys|=0 . 141 ohm veya daha az.
9
