Concept2 OPP2060wh Manuel utilisateur

OPP2060 / OPP2060wh / OPP2060bc

Odsavač par podstavný

Odsávač pár podstavný

Okap kuchenny podstawiany

Daļēji iebūvējams tvaika nosūcējs

Under cabinet range hood

OPP2060 / OPP2060wh / OPP2060bc

ENLVPLSKCZ

2OPP2060 / OPP2060wh / OPP2060bc

OPP2060 / OPP2060wh / OPP2060bc

PODĚKOVÁNÍ

Děkujeme Vám, že jste si zakoupili výrobek značky Concept, a přejeme Vám, abyste byli s naším výrobkem spokojeni

po celou dobu jeho používání.

Před prvním použitím prostudujte pozorně celý návod k obsluze a potom si jej uschovejte. Zajistěte, aby i ostatní

osoby, které budou s výrobkem manipulovat, byly seznámeny s tímto návodem.

TECHNICKÉ PARAMETRY

Napětí 230 V ~ 50 Hz

Celkový příkon 150 W

Příkon motoru 150 W

Provedení Podstavný

Montáž pod horní skříňku

Výška 150 mm

Šířka 600 mm

Hloubka 480 mm

Průměr výstupního pružného potrubí 100 mm

Počet stupňů výkonu odsávaného vzduchu 3

Kapacita odsávaného vzduchu max. 175 m3/h

Počet tukových ﬁltrů 1

Potřebný počet uhlíkových ﬁltrů pro recirkulaci 2

Režim Odvětrávání/recirkulace

Osvětlení 1 x 2 W žárovka

Hmotnost 4,8 kg

Hlučnost odvětrávání/recirkulace < 58/63 dB(A)

Výrobce si vyhrazuje právo na případné technické změny, tiskové chyby a odlišnosti ve vyobrazení bez

předchozího upozornění.

OBSAH

Technické parametry

Důležitá upozornění

Popis výrobku

Popis ovládacího panelu

Návod k obsluze

Čištění a údržba

Instalace spotřebiče

Rozměry

Demontáž

Řešení potíží

Servis

Ochrana životního prostředí

4OPP2060 / OPP2060wh / OPP2060bc

DŮLEŽITÁ UPOZORNĚNÍ

Při dodání odsavače par

• Ihned po dodání zkontrolujte obal a spotřebič, zda nedošlo během přepravy k

poškození.

• POZOR! Některé rohy a hrany spotřebiče, které budou po instalaci skryté,

mohou být ostré! Dbejte opatrnosti, abyste zabránili poranění!

• Pokud je spotřebič poškozen, nezprovozňujte ho. Co nejdříve se obraťte na

dodavatele.

• Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové

materiály.

• Obalový materiál uchovejte mimo dosah dětí, nebo řádně zlikvidujte.

Při instalaci

• Nepoužívejte spotřebič jinak, než je popsáno v tomto návodu.

• Spotřebič užívejte jen v domácnosti a pouze k odsávání par vzniklých při vaření

pokrmů nebo k recirkulaci apohlcování pachů vznikajících při vaření pokrmů.

• Tento spotřebič může být používán v domácnostech a podobných prostorech,

jako jsou:

- Kuchyňské kouty v obchodech, kancelářích a ostatních pracovištích.

- Spotřebiče používané v zemědělství.

- Spotřebiče používané hosty v hotelích, motelech a jiných oblastech.

- Spotřebiče používané v podnicích zajišťujících nocleh se snídaní.

• Nesahejte na spotřebič vlhkýma nebo mokrýma rukama.

• Nedovolte dětem a nesvéprávným osobám se spotřebičem manipulovat,

používejte ho mimo jejich dosah.

• Děti si nesmí hrát se spotřebičem.

• Dbejte zvýšené opatrnosti, pokud je spotřebič používán v blízkosti dětí.

• Nedovolte, aby byl spotřebič používán jako hračka.

• Tento spotřebič může být používán dětmi ve věku od 8 let výše a osobami

se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo

bez patřičných zkušeností a znalostí, pokud jsou pod dohledem nebo byly

seznámeny s pokyny k použití spotřebiče bezpečným způsobem a rozumí jeho

rizikům.

• V případě poruchy vypněte spotřebič a vytáhněte zástrčku ze zásuvky

elektrického napětí.

• Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za

přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.

• Neponořujte přívodní kabel nebo zástrčku do vody ani do jiné kapaliny.

OPP2060 / OPP2060wh / OPP2060bc

• Pravidelně kontrolujte spotřebič i přívodní kabel z důvodu poškození.

• Nezapínejte poškozený spotřebič.

• Není-li spotřebič v provozu, dbejte na to, aby byly všechny jeho ovládací prvky

ve vypnuté poloze.

• Pod spotřebičem nemanipulujte s otevřeným ohněm (např. ﬂambování)! Pokud

sundáte varnou nádobu zplynového hořáku, snižte jeho plamen na minimum

nebo ho vypněte!

• POZOR! Nebezpečí požáru! Dbejte, aby průměr hořáku na plynovém sporáku

nebo plynové varné desce odpovídal použitému varnému nádobí. Při použití

nádob s menším průměrem, než které je doporučeno, by mohl plamen začít

hořet i po stranách nádoby a hrozilo by nebezpečí roztavení plastových držadel.

• Při fritování nebo smažení pokrmů, mějte tyto pokrmy stále pod dohledem. Při

přehřátí oleje hrozí nebezpečí požáru!

• Dbejte, aby se plameny nedostaly do těsné blízkosti spotřebiče.

• Dodržujte intervaly pro výměnu a čištění ﬁltrů (minimálně každé 2-3 měsíce).

Při nedodržení těchto požadavků vzniká vlivem usazování tuku ve ﬁltrech

nebezpečí požáru!

• Při odvádění odsávaného vzduchu je nutné dodržovat všechny odpovídající

platné normy a úřední předpisy.

• Při odvádění odsátého vzduchu by měl být průměr odvětrávacího potrubí

přibližně stejný, nebo větší než průměr výstupního pružného potrubí odsavače.

• Odsávaný vzduch nesmí být zaveden do komína, který je určen pro odvod

spalin a zplodin nebo do šachty, která slouží k odvětrávání místností, v nichž

jsou instalována topeniště.

• Při současném provozu spotřebiče a topenišť nesmí být v místnosti podtlak

větší než 4 Pa (0,04 mbar).

• Nepoužívejte jiné příslušenství, než které je doporučeno výrobcem.

• Nepoužívejte příslušenství, které má poškozenou povrchovou úpravu, je

opotřebované, případně má jiné defekty.

• Pro čištění nepoužívejte korozivní čisticí prostředek. Pravidelnou údržbou a

čištěním prodlužujete životnost spotřebiče.

• Čištění a údržbu prováděnou uživatelem nesmějí provádět děti, pokud nejsou

starší 8 let a pod dozorem.

6OPP2060 / OPP2060wh / OPP2060bc

Případné závady

• Spotřebič může opravovat a zásahy v něm provádět pouze kvaliﬁkovaný

odborník.

• Při opravách a zásazích musí být spotřebič odpojen od elektrické sítě. Vypněte

jistič nebo vytáhněte zástrčku ze zásuvky elektrického napětí.

• Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za

přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.

• Pokud dojde k poškození přívodního kabelu, obraťte se na autorizovaný servis.

Nedodržíte-li pokyny výrobce, nemůže být případná oprava uznána jako

záruční.

OPP2060 / OPP2060wh / OPP2060bc

1 2 3

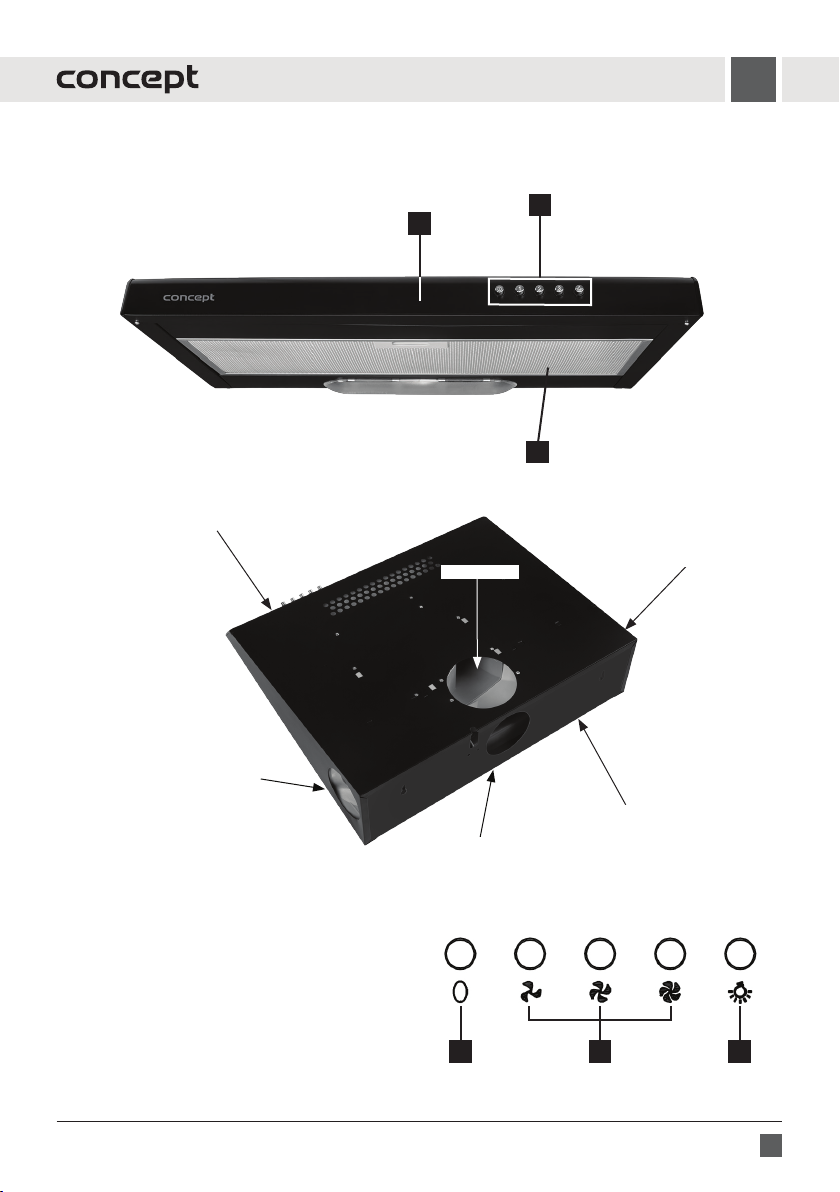

POPIS VÝROBKU

1 Ovládací panel

2 Tělo spotřebiče

3 Tukový ﬁltr

POPIS OVLÁDACÍHO PANELU

1 Tlačítko pro vypnutí odvětrávání

2 Tlačítka pro nastavení stupně výkonu odvětrávání

3 Tlačítko zapnutí/vypnutí osvětlení

Zadní část odsavače

Levý boční vývod

Přední část odsavače

Horní vývod Pravý boční vývod

Zadní vývod

8OPP2060 / OPP2060wh / OPP2060bc

NÁVOD K OBSLUZE

Před prvním použitím

Než uvedete nový spotřebič do provozu, měli byste jej z hygienických důvodů otřít i uvnitř vlhkým hadříkem.

Režim odvětrávání

Odsávaný vzduch je odvětráván pomocí výstupního pružného potrubí do odvětrávací šachty pryč z místnosti. Pokud

je ve spotřebiči instalovaný uhlíkový ﬁltr, vyjměte jej (viz kapitola Čištění a údržba).

1. Tlačítky pro nastavení stupně výkonu ventilátoru (2) zvolte požadovaný výkon ventilátoru (1 - 3).

2. Po použití spotřebič vypněte stisknutím tlačítka „0“.

Režim recirkulace

Pokud nemáte možnost odvádět odsávaný vzduch pryč z místnosti, je možné použít režim recirkulace. V tomto

případě je odsávaný vzduch ﬁltrován přes kovové tukové ﬁltry a přes uhlíkový ﬁltr. Aktivní uhlík v tomto ﬁltru

pohlcuje pachy. Vzduch, který je zbaven pachů proudí zpět do místnosti otvory, které se nachází v předním krytu těla

spotřebiče. Při použití režimu recirkulace je nutné dokoupit a namontovat odpovídající uhlíkový ﬁltr (viz kapitola

Čištění a údržba).

1. Pomocí tlačítek (2) zvolte požadovanou hodnotu výkonu odtahu odsávaného vzduchu.

2. Pro vypnutí odvětrávání stiskněte tlačítko (1).

Poznámka:

Při použití režimu recirkulace (namontování uhlíkového ﬁltru) může dojít k poklesu výkonu odsávaného vzduchu.

Změna směru odtahu do zadní nebo boční části

• Pro přepnutí odsávaného vzduchu do zadní nebo boční části odsavače je zapotřebí demontovat zhorního vývodu

plastovou zábranu, která je přišroubovaná khornímu plechu 2 šroubky (obrázek č.1). Následně plastovou zábranu

různými natočeními uvnitř vývodu odsavače demontujete ven (obrázek č. 2). Pro jednodušší demontáž je lepší,

když je krytka ze zadního vývodu odstraněná.

Obr. 1

Zadní část odsavače

Plastová zábrana

Šroubek

Obr. 2

Plastová zábrana

OPP2060 / OPP2060wh / OPP2060bc

• Následně nasaďte na vývody, které nebudete

využívat plastovou krytku a odsávaný vzduch bude

proudit do zadní a boční části odsavače, podle Vaší

potřeby.

* Tato zábrana slouží k lepšímu odtahu odsávaného

vzduchu, jelikož ve většině případů je odsáván

vzduch horním vývodem.

Zadní část odsavače

Plastová zábrana

Odstraněna zadní

krytka

ČIŠTĚNÍ A ÚDRŽBA

• Před údržbou a čistěním vypojte přívodní kabel ze zásuvky elektrického napětí nebo vypněte jistič elektrické

zásuvky spotřebiče.

• Vnější povrch spotřebiče čistěte vlhkým hadříkem, jemným kartáčkem nebo jemnou houbou, následně vytřete do

sucha.

• Nepoužívejte hrubé abrazivní čisticí prostředky nebo ostré kovové škrabky na čistění spotřebiče, může dojít

kpoškrábání povrchu.

• K čištění spotřebiče nepoužívejte parní čistič!

• Nenechávejte nikdy agresivní nebo kyselé látky (citronová šťáva, ocet) na lakovaných nebo nerezových částech

spotřebiče.

Zapnutí/vypnutí osvětlení

• Stisknutím tlačítka (3) zapnete, nebo vypnete osvětlení.

Zadní část odsavače

Boční vývod

Odstraněna zadní

krytka

Zadní vývod

Horní vývod

10 OPP2060 / OPP2060wh / OPP2060bc

Obr. 3

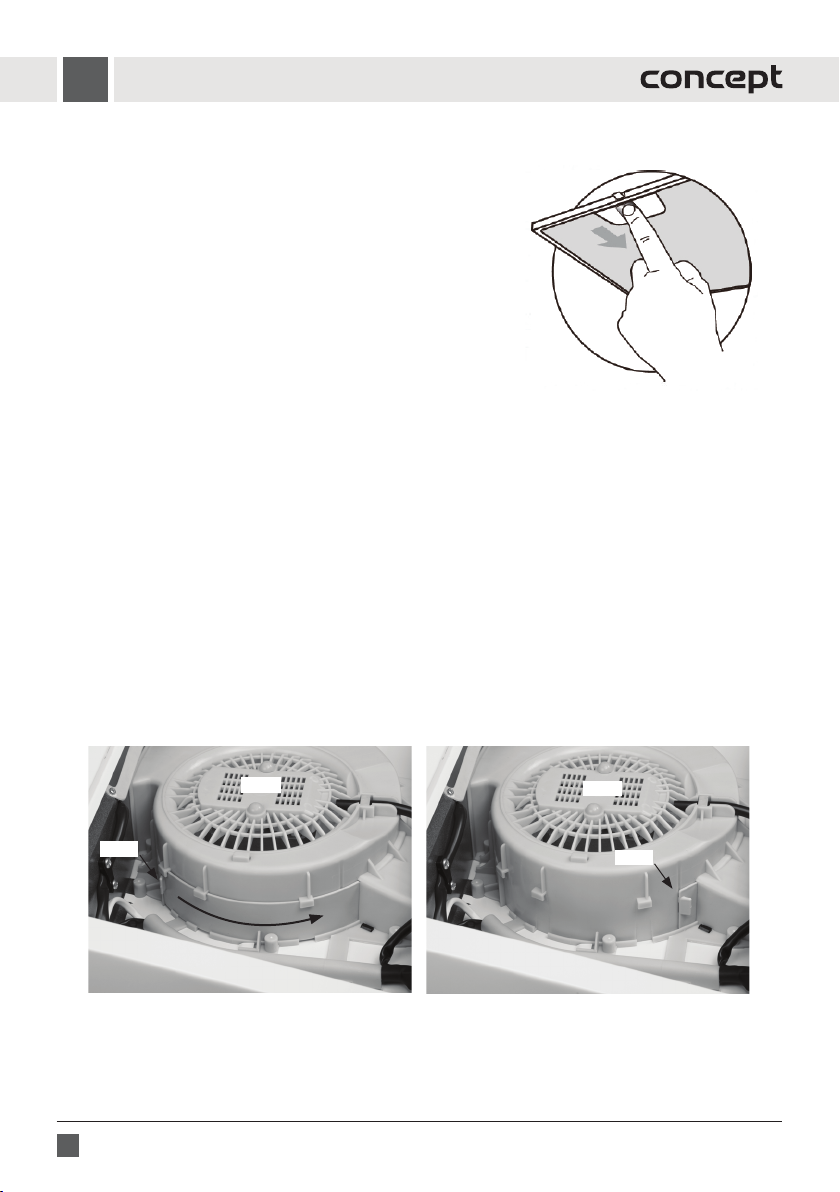

Čištění a výměna ﬁltrů

Kovové tukové ﬁltry

Při běžném používání spotřebiče by kovové tukové ﬁltry měly být

zkontrolovány, příp. čištěny každý měsíc. V případě častějšího smažení

nebo fritování tento interval zkraťte.

Nepoužívejte spotřebič bez řádně nasazených kovových tukových

ﬁltrů!

1. Vyjměte kovový ﬁltr dle Obr. 3. Pokud je kovový ﬁltr osazeny

uhlíkovými ﬁltry, tak tyto ﬁltry odstraňte.

2. Kovový ﬁltr doporučujeme nechat odmočit v teplé vodě

s přídavkem saponátu a poté vyčistit jemným kartáčkem,

opláchnout čistou vodou a nechat uschnout. Filtr je možné mýt

i v myčce na nádobí s programem nižším než 60 °C. V tomto

případě je nutné vyvarovat se použití agresivních mycích

prostředků, díky kterým mohou hliníkový ﬁltr pod vlivem

chemické reakce černat.

3. Suchý ﬁltr nasaďte zpět.

Uhlíkový ﬁltr (nutno dokoupit)

Tento ﬁltr se používá pouze pro režim recirkulace.

Filtr obsahuje aktivní uhlík, který pohlcuje odsávané pachy. Po určité době se aktivní uhlík nasytí a zkrátí absorpční

funkci. Tento ﬁltr nelze umývat nebo jinak čistit.

Při běžném používání spotřebiče, by měl být uhlíkový ﬁltr vyměněn každé 2-3 měsíce. V případě častějšího smažení

nebo fritování tento interval zkraťte.

1. Vyjměte kovový ﬁltr dle Obr. 3. Pokud jsou již osazeny uhlíkovými ﬁltry, vyměňte je celé společně suhlíkovými ﬁltry.

2. Vpřípadě, že použijete univerzální uhlíkový ﬁltr, je potřeba jej zajistit ktukovému ﬁltru pomocí drátu.

3. V prostoru motoru "překlapněte" páčku do režimu recirkulace (viz Obr. 4).

4. Při výměně uhlíkového ﬁltru postupujte opačným způsobem.

Obr. 4

Motor

Páčka

Motor

Páčka

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Concept2 hotte de ventilation

Concept2

Concept2 OPK5260bc Manuel utilisateur

Concept2

Concept2 OPK 2560n Manuel utilisateur

Concept2

Concept2 OPK2660 Manuel utilisateur

Concept2

Concept2 OPV3760bc Manuel utilisateur

Concept2

Concept2 OPI3060 Manuel utilisateur

Concept2

Concept2 OPP1250wh Manuel utilisateur

Concept2

Concept2 OPK5490bc Manuel utilisateur

Concept2

Concept2 OPP1260bc Manuel utilisateur

Concept2

Concept2 OPV3260 Manuel utilisateur

Concept2

Concept2 OPK4460 Manuel utilisateur

Concept2

Concept2 OPI3360bc Manuel utilisateur

Concept2

Concept2 OPK 2560n Manuel utilisateur

Concept2

Concept2 OPP1050 Manuel utilisateur

Concept2

Concept2 OPI3075 Manuel utilisateur

Concept2

Concept2 OPV3860bc Manuel utilisateur

Concept2

Concept2 OPK5060bc Manuel utilisateur

Concept2

Concept2 OPK5060wh Manuel utilisateur

Concept2

Concept2 OPK3160 Manuel utilisateur

Concept2

Concept2 POK 4190 Manuel utilisateur

Concept2

Concept2 OPK 3260n Manuel utilisateur

Concept2

Concept2 OPK 4660 Manuel utilisateur

Concept2

Concept2 OPO5342 Manuel utilisateur

Concept2

Concept2 OPK5160bc Manuel utilisateur

Concept2

Concept2 OPP2060 Manuel utilisateur

Manuels hotte de ventilation populaires d'autres marques

emmeti

emmeti RECUPA MED A-140 Mode d’emploi

Nibe

Nibe F135 Manuel utilisateur

Kuppersberg

Kuppersberg INTRO 60 Instructions d'installation et d'entretien

Zephyr

Zephyr Spruce AK9834BS Guide d'installation

Hisense

Hisense MH6INBG Manuel utilisateur

Miele

Miele DA 1255 Manuel utilisateur

Broan

Broan 46000 Manuel utilisateur

GE Profile PV977 Instructions originales

FALMEC

FALMEC FFRIA24W5FS Manuel utilisateur

Whirlpool

Whirlpool RH2600XL-1 SERIES Manuel utilisateur

Küppersbusch

Küppersbusch DX ISLA Manuel utilisateur

ETNA

ETNA AV360RVS Manuel utilisateur

JUNO

JUNO JDF603E6 Manuel utilisateur

Miele

Miele DA 6708 D Manuel utilisateur

Tricity Bendix

Tricity Bendix LE 150 Manuel

AEG

AEG X68163BV1 Manuel utilisateur

AEG

AEG 125 D Manuel utilisateur

Smeg

Smeg KSEV97X Manuel utilisateur
