Commax DRC-40K Manuel utilisateur

Color Door Camera DRC-40K

User Manual

•Thank you for purchasing COMMAX products.

•Please carefully read this User’s Guide (in particular, precautions for safety) before using a product and follow

instructions to use a product exactly.

•The company is not responsible for any safety accidents caused by abnormal operation of the product.

https://aros.kz

1. Overview

LED & Sensor

Microphone

Camera Lens

Speaker

Call Button

Angle Adjustment Lever

Volume Adjuster

Monitor Connection Terminal

Door Release

Connection Line

2. Wiring and Installation

1. Match the fix the whole in the wall and the fixing

2. Match and connect monitor line as shown below

(#1: Audio, #2: GND, #3: DC12V, #4: Video)

3. Adjust camera location on the wall by checking

4. Connect the Door Release Connection Line as

5. Tighten a screw at the bottom side of the camera

fixing bracket [FIG.1]

[FIG.2]

the image on monitor screen and fix its location

shown below [FIG.2]

[FIG.1]

SCREW T4X18 (2EA)

SCREW M3X8 (1EA)

▶Position of camera

66.5°

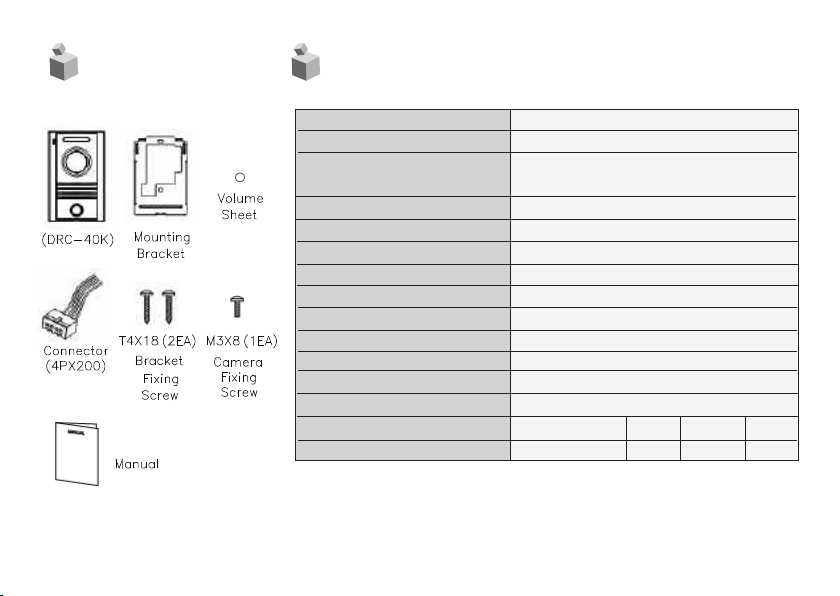

Package contents

4. Specification

DRC-40K

DC 12V (Supplied from monitor)

4wires to a monitor (polarity)

2 wires to the door release (non-polarity)

CMOS IMAGE SENSOR

NTSC or PAL STANDARD.

Simultaneous communication

0.1 Lux (within 300mm)

Embedded night LED (activated at night)

Horizontal 82°, Vertical 66.5°

Up, down 12 Degrees

-10 ℃(tested up to -40°C) ~ +40 ℃

400g

96(W) x 155(H) x 32.5(D)

Diameter (pie)

Diameter (meter)

Model No.

Power Consumption

Sensor Type

Video Transmission Standard

Communication

Minimum Illumination

LED

Effective Viewing Angle

Angle Adjustment

Operating Temperature

Weight (g)

Dimension (mm)

Distance between a door

camera and monitor

Wiring

( Main Unit /Door Release)

0.5 0.65 0.8

28m 50m 70m
