CRIC ROULEUR 2T EXTRA PLAT 85mm

HYDRAULIC FLOOR JACK 2T 85mm

OH 5304

OH 5304 CRIC ROULEUR 2T EXTRA PLAT 85mm

Avant de retourner ce produit pour quelque raison qu’il soit (problème d’installation, consignes

d’utilisation, panne, problème de fabrication...), merci de nous contacter.

Contact :

Vous pouvez nous joindre par mail à sav@clas.com ou bien au 04 79 72 92 80 ou encore vous

rendre directement sur notre site clas.com

Si vous avez changé d’avis concernant votre achat, veuillez retourner ce produit avant d’essayer

de l’installer.

Before returning this product for any reason (installation problem, instructions for use,

breakdown, manufacturing problem...), please contact us.

Contact :

You can reach us by mail sav@clas.com or by phone +33(0)4 79 72 69 18 or go directly to our

website clas.com

If you have changed your mind regarding your purchase, please return this product before you

attempt to install it.

ATTENTION

WARNING

OH 5304 CRIC ROULEUR 2T EXTRA PLAT 85mm

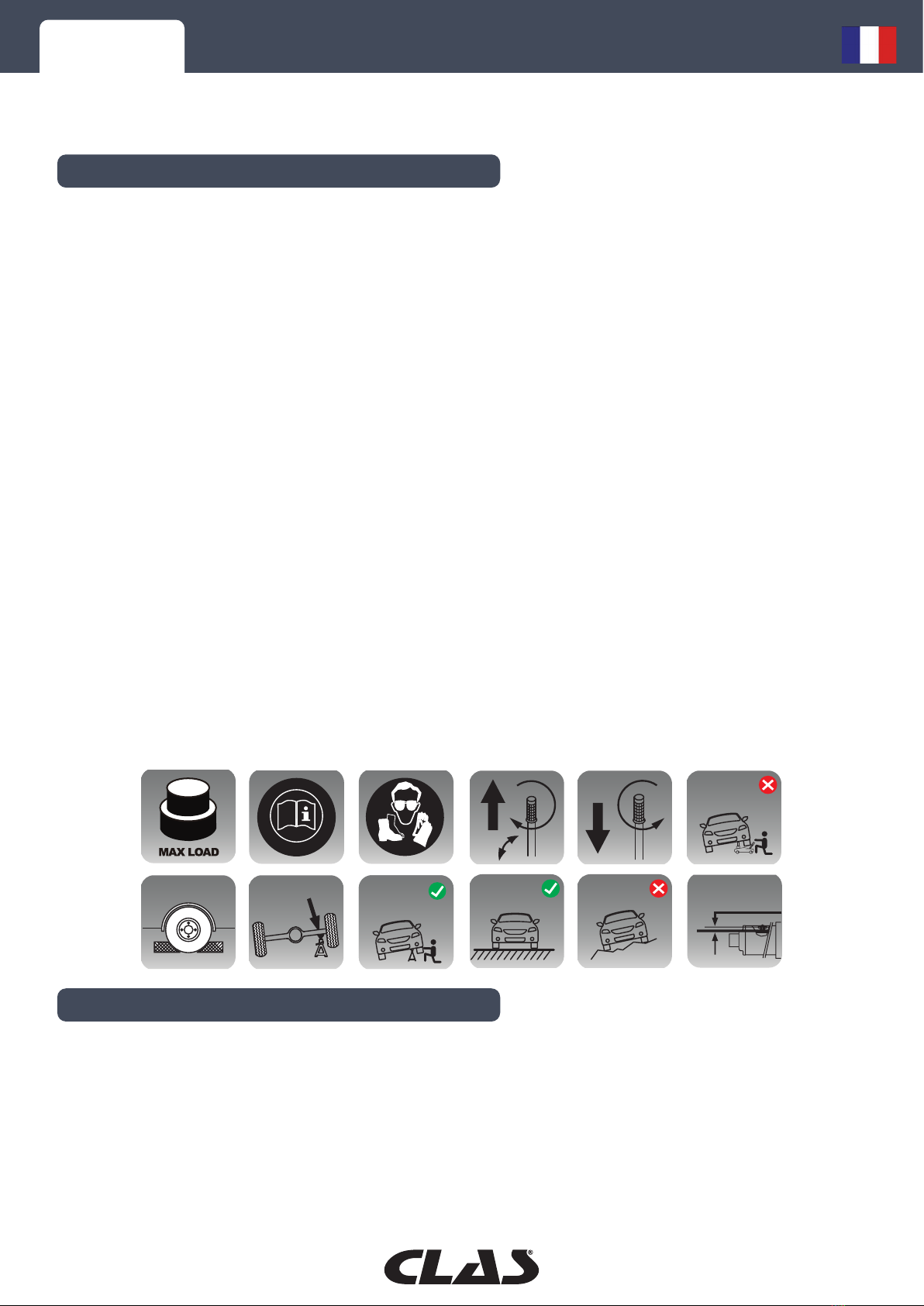

AVERTISSEMENT

CARACTERISTIQUES

Bien lire et comprendre les instruction et les consignes de ce manuel avant l’utilisation.

Ne pas dépasser la capacité nominale du cric.

Vériﬁer que la force de levage du cric soit compatible avec le poids du véhicule.

Toujours s’assurer d’avoir un espace de travail susant pour réaliser correctement les manoeuvres

autour du cric.

Utiliser le cric sur une surface plane et solide, capable de soutenir la charge.

Ne pas utiliser dans des conditions diciles : neige, vent fort, fortes pluie.

Le cric est un dispositif de levage uniquement. Utiliser des chandelles pour soutenir le véhicule.

Ne permettre à personne de s’installer sous le véhicule tant qu’il n’est pas soutenu par des

chandelles.

Ne pas déplacer le véhicule sur le cric.

Ne lever que sur les zones du véhicule spéciﬁées par le constructeur.

Centrer la charge sur le tampon avant le levage.

Ne pas lever des personnes.

Ne pas mettre le cric en contact avec des aliments.

Tenir hors de portée des enfants.

Le port de vêtements de sécurité est fortement recommandé (gants, chaussures).

Le cric est fait pour soulever des véhicules, toute autre utilisation dont la nature pourrait conduire

à des situation dangereuses est interdite.

Si le cric est bloqué pour redescendre le véhicule, utiliser un autre cric en état de fonctionnement,

ne pas tenter de débloquer le cric.

Aucune modiﬁcation ne doit être réalisée sur le cric.

Ne pas observer ces avertissements peut entraîner des dommages corporels ou matériels.

Toujours inspecter le cric avant son utilisation. Ne pas utiliser le cric si un dysfonctionnement est

repéré.

Ne pas stocker en hauteur

Toute modiﬁcation du produit entrainerait une annulation de la garantie.

• semelle rotative

• châssis robuste

• système anti-surcharge

• h. mini : 85mm

• h. maxi : 381mm

• dimensions : 560x212x145mm

• poids : 12.6kg

• durée de vie du produit : 800 utilisations

• normes : AfPS GS 2014 : 01, EN 1494:2000/A1:2008, Directive Machine 2006/42/EC

6,5mm

Niveau

d’huile

Max.

6,5mm

Niveau

d’huile

Max.

OH 5304 CRIC ROULEUR 2T EXTRA PLAT 85mm

INSTRUCTIONS

Avant la mise en service :

1. Vériﬁcation du niveau d’huile : Le cric en position verticale et le mandrin complètement rentré,

la valve de purge s'ouvre en tournant le dispositif de purge dans le sens inverse des aiguilles d’une

montre (voir illustration "C"). Si nécessaire, rajouter de l’huile de qualité pour cric hydraulique (SAE

10). Ne pas utiliser de liquide de frein ou d’huile pour moteur !

2. Huilage de la partie intérieure : la valve de purge ouverte, actionner plusieurs fois la barre de

maintien aﬁn d’assurer que l’huilage de la partie intérieure s’eectue correctement.

3. Décharge de la surpression du système hydraulique : les crics peuvent être secoués pendant

le transport, engendrant le desserrement du mandrin.

Pour procéder à la décharge de la surpression du système hydraulique :

• Fermer la valve de purge en tournant le manche du cric dans le sens des aiguilles d’une montre.

• Insérer le manche dans la gaine et pomper pour soulever le cric à la hauteur maximale.

Pour ventiler le système hydraulique :

• Pour ouvrir la valve de purge, tourner le manche du cric dans le sens inverse des aiguilles d’une

montre.

• Enlever la vis de fermeture de l’huile du cylindre.

• Actionner plusieurs fois le manche jusqu’à la butée.

• Revisser la vis de fermeture de l’huile sur le cylindre. Le cric peut à présent être mis en service.

UTILISATION

1. Levage

Pour soulever un véhicule, le frein à main doit tout d’abord être serré et les roues bloquées (voir

illustration "D"). Tourner le bouton de dégagement dans le sens des aiguilles d’une montre pour

fermer la valve de purge (voir illustration "E"). Amener le cric dans la position voulue, à laquelle

le véhicule doit être soulevé conformément aux recommandations du fabricant (sol ferme sans

huile ou matériau glissant). La charge doit être centrée. Aﬁn d’amener rapidement le plateau à la

hauteur du châssis du véhicule, il convient de respecter les étapes suivantes.

• Tourner la poignée dans son support et pomper jusqu’à joindre la position désirée (aﬁn de

faciliter la manoeuvre, le travail de levage peut également être eectué par plusieurs personnes).

OH 5304 CRIC ROULEUR 2T EXTRA PLAT 85mm

2. Abaissement : la valve de purge s'ouvre en tournant lentement le bouton de dégagement dans

le sens inverse des aiguilles d’une montre (jamais plus de 1/2 tour complets du manche) (voir

illustration "F"). Abaisser jusqu’à ce que le plateau atteigne sa position inférieure, ensuite enlever

le cric.

ENTRETIEN

1. Maintenir le cric dans un bon état de propreté et appliquer de l’huile de graissage sur toutes les

pièces d’articulation à intervalle de 3 mois.

2. Vériﬁer régulièrement le niveau d’huile (voir "Instructions avant la mise en service").

3. Vériﬁer le piston et la tige de piston aﬁn de déceler toute trace de rouille et de corrosion.

Nettoyer la partie dénudée avec un chion propre imprégnée d’huile.

VUE ECLATEE

N° Description Qté. N° Description Qté.

1 Ecrou M12 6 20 Pivot principal 1

2 Rondelle bloquante Ø12 4 21 Bloc hydraulique 1

3 Rondelle Ø12 2 22 Vis de bloquage de poignée 1

4 Roue avant 2 23 Goupille (2) 1

5 Bague roue avant 2 24 Goupille pompe à piston 1

6 Plaque (gauche) 1 25 Goupille (1) 1

7 Circlip Ø12 4 26 Manchon de poignée 1

8 Liaison a 27 Grip poignée 1

9 Ressort d'arrêt 2 28 Poignée 1

10 Bras de levier 1 29 Ressort 1

11 Circlip Ø13 1 30 Ecrou M18 2

12 Semelle 1 31 Rondelle bloquante Ø18 2

13 Axe de liaison 1 32 Rondelle Ø18 4

14 Essieu roue avant 1 33 Roulement 2

15 Guide 1 34 Roulette arrière pivotante 2

16 Plaque (droite) 1 35 Vis M18x14 2

17 Essieu central 1 36 Rondelle bloquante 2

18 Poignée de transport 1 37 Circlip 2

19 Capot 1 38 Goupille supérieur 1

Manchon de poignée Manchon de poignée

Tourner dans le sens des aiguilles

d'une montre pour fermer.

Tourner dans le sens inverse des

aiguilles d'une montre pour ouvrir.

OH 5304 CRIC ROULEUR 2T EXTRA PLAT 85mm

VUE ECLATEE

OH 5304 HYDRAULIC FLOOR JACK 2T 85mm

WARNING

SPECIFICATIONS

Read and understand the instructions and instructions in this manual before use.

Do not exceed the rated capacity of the jack.

Check that the jack’s lifting force is compatible with the weight of the vehicle.

Always make sure that you have sucient working space to correctly manoeuvre around the jack.

Use the jack on a ﬂat and solid surface capable of supporting the load.

Do not use in dicult conditions: snow, strong wind, heavy rain.

The jack is a lifting device only. Use jack stands to support the vehicle.

Do not allow anyone to sit under the vehicle until it is supported by jack stands.

Do not move the vehicle on the jack.

Lift only in areas of the vehicle speciﬁed by the manufacturer.

Centre the load on the pad before lifting.

Do not lift people.

Do not put the jack in contact with food.

Keep out of the reach of children.

It is strongly recommended to wear safety clothing (gloves, shoes).

The jack is made to lift vehicles, any other use that could lead to dangerous situations is forbidden.

If the jack is blocked to lower the vehicle, use another jack that is in working order, do not attempt

to unblock the jack.

No modiﬁcations must be made to the jack.

Failure to observe these warnings may result in personal injury or property damage.

Always inspect the jack before use. Do not use the jack if a malfunction is detected.

Do not store high up

Any modiﬁcation of the product would result in the cancellation of the guarantee

• rotating saddle

• robust chassis

• safety overload system

• h. min.: 85mm

• h. max.: 381mm

• dimensions: 560x212x145mm

• weight: 12.6kg

• product lifetime: 800 times

• standards: AfPS GS 2014 : 01, EN 1494:2000/A1:2008, Directive Machine 2006/42/EC

6,5mm

Niveau

d’huile

Max.

6,5mm

Niveau

d’huile

Max.

OH 5304 HYDRAULIC FLOOR JACK 2T 85mm

INSTRUCTIONS

Before use:

1. Check Oil Level: With the jack in an upright position and the ram completely retracted, open

release valve by turning release assembly counterclockwise. Please see illustration «C». Fill if

necessary with good grade hydraulic jack oil (SAE 10). Do not use brake ﬂuid or motor oil.

2. Lubricate Internal Component: With release valve open, pump the handle several strokes to

assure proper internal lubrication.

3. Bleed Hydraulic System: During transportation, hydraulic jacks may become «airbound» causing

spongy ram action.

To bleed the hydraulic system:

• Close the release valve by turning the jack handle clockwise.

• Insert handle in sleeve and pump jack up to full height.

To release air from the hydraulic system:

• Open the release valve by turning the jack handle counterclockwise.

• Remove the oil ﬁller plug from the cylinder.

• Rapidly pump jack handle through several full strokes

• Replace the oil ﬁller plug into the cylinder again and jack is ready to use.

USE

1. Lifting

If raising a vehicle, be sure to set parking brakes and block the wheels ﬁrst (please see illustration

«D»). Turn release knob clockwise to close release valve (please see illustration «E»). Position jack

under desired vehicle lifting point suggested by manufacturer (solid ground where free from oil

or slippery material). Be sure that load is centered and follow the listed steps to raise the saddle

rapidly to the chassis level.

• Insert attached handle in socket and pump handle until load is at desired height (for ease of

operation, lifting eort can be shared by additional persons).

OH 5304 HYDRAULIC FLOOR JACK 2T 85mm

MAINTENANCE

EXPLODED VIEW

2. Lowering: Opening release valve by slowly turning release knob counterclockwise (never more

than 1/2 full turn of the handle) (please see illustration "F"). Only until the saddle reaches its lowest

position, then move the jack out of the vehicle.

1. Keep the jack clean and apply lubricating oil to all pivoting sections every three months.

2. Frequently check oil level (please refer to "Instructions Before Use").

3. Check pump piston and piston rod periodically for signs of rust or corrosion. Clean exposed

area with a clean oiled cloth.

N° Description Qty. N° Description Qty.

1 Nut M12 6 20 Main pivot pin 1

2 Spring washer Ø12 4 21 Hydraulic unit assembly 1

3 Washer Ø12 2 22 Handle sleeve pin 1

4 Front wheel 2 23 Cotter pin (2) 1

5 Front wheel bushing 2 24 Pump piston pin 1

6 Side plate (left) 1 25 Cotter pin (1) 1

7 Retaining ring Ø12 4 26 Handle sleeve 1

8 Parallel link a 27 Grip handle 1

9 Snap ring 2 28 Handle 1

10 Lift arm assembly 1 29 Returan spring 1

11 Retaining ring Ø13 1 30 Nut M8 2

12 Saddle 1 31 Spring washer Ø8 2

13 Frame tie rod 1 32 Washer Ø8 4

14 Front wheel axle 1 33 Bearings 2

15 Mandril 1 34 Rear castor assembly 2

16 Side plate (right) 1 35 Screw M8x14 2

17 Middle axle 1 36 Spring washer 2

18 Carrying handle 1 37 Retaining ring 2

19 Cover plate 1 38 Cross head pin 1

OH 5304 HYDRAULIC FLOOR JACK 2T 85mm

EXPLODED VIEW

Table des matières

Langues :

Autres manuels CLAS Jack

CLAS

CLAS OH 4520 Manuel utilisateur

CLAS

CLAS OP 0309 Manuel utilisateur

CLAS

CLAS OM 3021 Manuel utilisateur

CLAS

CLAS OH 6035 Manuel utilisateur

CLAS

CLAS CRIC ROULEUR 3T HAUTE ELEVATION Manuel utilisateur

CLAS

CLAS OH 0266 Manuel utilisateur

CLAS

CLAS OH 0236 Manuel utilisateur

CLAS

CLAS OH 0266 Manuel utilisateur

CLAS

CLAS OH 4506 Manuel utilisateur

CLAS

CLAS OH 9040 Manuel utilisateur

CLAS

CLAS OH 9030 Manuel utilisateur

CLAS

CLAS OH 5306 Manuel utilisateur

CLAS

CLAS OH 0273 Manuel utilisateur

CLAS

CLAS OM 0684 Manuel utilisateur

CLAS

CLAS OH 4502 Manuel utilisateur

CLAS

CLAS B.LINE OH 5302BL Manuel utilisateur

CLAS

CLAS OP 0209 Manuel utilisateur

CLAS

CLAS OH 5309 Manuel utilisateur

CLAS

CLAS OH 0235 Manuel utilisateur

CLAS

CLAS OH 4512 Manuel utilisateur

CLAS

CLAS OH 6303 Manuel utilisateur

CLAS

CLAS OH 5355 Manuel utilisateur

CLAS

CLAS B.LINE OH 8030BL Manuel utilisateur

CLAS

CLAS OH 0237 Manuel utilisateur

Manuels Jack populaires d'autres marques

Omega Lift Equipment

Omega Lift Equipment 18122C Instructions d'utilisation

Pittsburgh

Pittsburgh 58816 Instructions de montage

Unimec

Unimec TP Manuel utilisateur

Sonic

Sonic 4800703 Manuel utilisateur

BGS technic

BGS technic 70039 Manuel utilisateur

TradeQuip

TradeQuip 1128T Manuel utilisateur

VEVOR

VEVOR TJD-12000SP-F Manuel utilisateur

ULTIMATE SPEED

ULTIMATE SPEED URW 2 A1 HYDRAULIC TROLLEY JACK Manuel utilisateur

Stels

Stels 51131 Manuel utilisateur

Bushranger

Bushranger RJX01 Manuel utilisateur

Clarke

Clarke CTJ2500QLG Manuel d'installation et d'exploitation

Valex

Valex 1650520 Manuel utilisateur

Pfaff

Pfaff Merkur M0 Manuel utilisateur

Beta

Beta 3050/K Supplément

Sealey

Sealey 1050CXHV Manuel utilisateur

Jung

Jung JH Series Manuel utilisateur

URIAH

URIAH UC200020 Manuel utilisateur

Kennedy

Kennedy KSJ010 Manuel utilisateur
