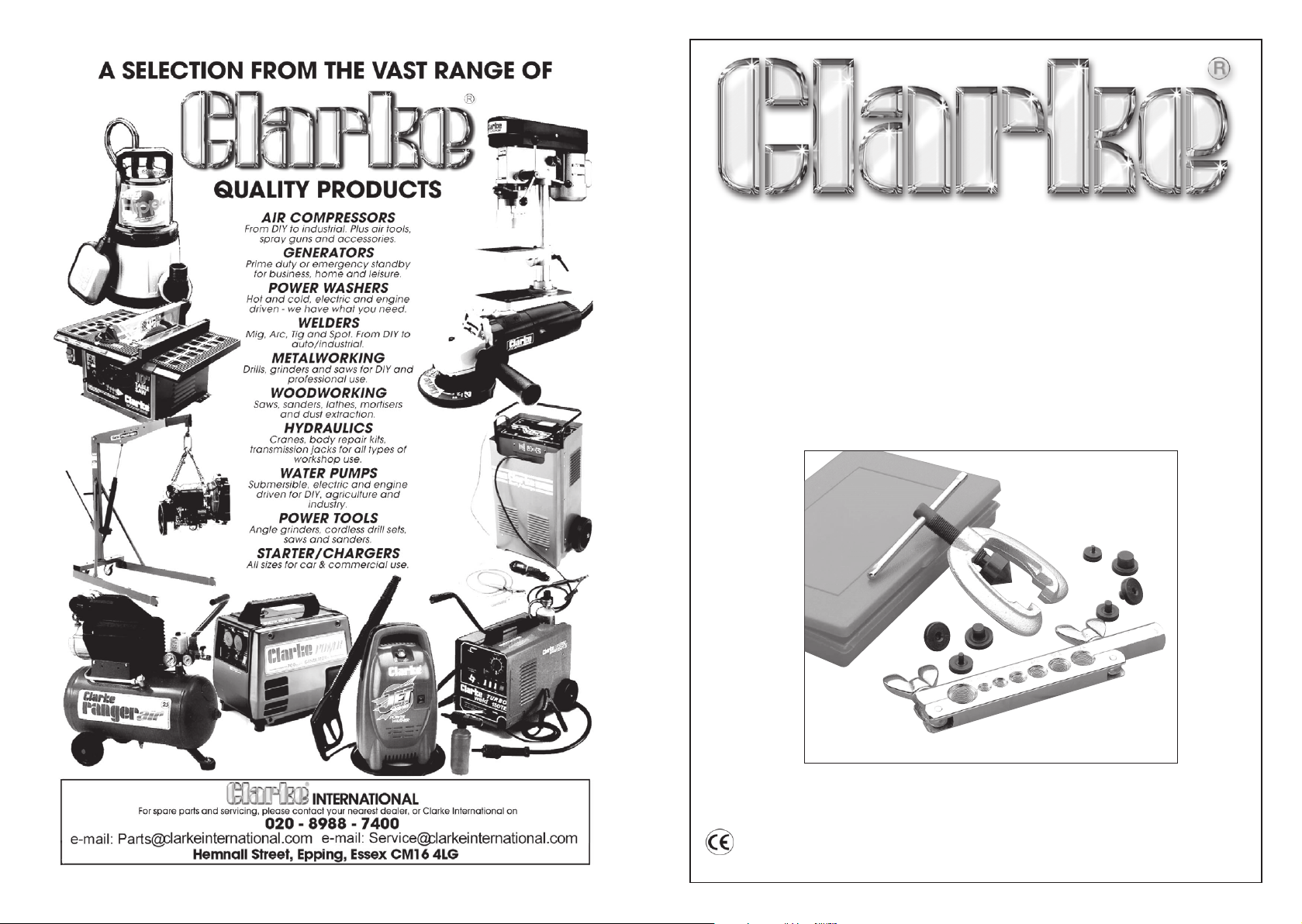

Clarke CHT172 Manuel utilisateur

OPERATING & MAINTENANCE

INSTRUCTIONS

Double Flaring Pipe Kit

MODEL: CHT172

Part No. 1800172

OPERATING INSTRUCTIONS

02/07

2

PARTS IDENTIFICATION

Flaring Block Flaring Tool

Collets

USING THE PIPE FLARING KIT

Fitting the Pipe

1. Loosen the wing nuts on the flaring

block.

2. Put the pipe into the corresponding

hole.

3. The top of the pipe should be 0.5 mm

above the top of the flaring block. See

Fig 1.

4. Tighten the wing nuts to lock the pipe

in place.

Fig 1

3

USING THE PIPE FLARING KIT

Double Flared Joints

1. Put the pipe into the flaring block.

2. Place the corresponding sized collet in

to the pipe.

3. Place the flaring tool over the flaring

block and position the cone into the

top of the collet.

4. Gradually wind the cone downwards

until the pipe looks like Fig 4.

5. Loosen the flaring tool and remove the

collet.

6. Wind the flaring tool cone into the pipe

and slowly tighten to complete the

double flare. See Fig 5

Single Flared Joints

1. Put the pipe into the flaring block.

2. Place the flaring tool over the flaring

block and position the cone into the

pipe as shown in Fig 2.

3. Gradually wind the cone downwards,

the pipe will be flared to an angle of

45o. See Fig 3

Fig 2

Fig 3

Fig 4

Fig 5
