Chauvin Arnoux C.A 6608 Manuel utilisateur

 Testeur de sens de rotation des

phases

 Phase rotation indicator

 Drehfeldrichtungsanzeiger

 Tester di senso di rotazione delle

fasi

 Comprobador de sentido de

rotación de fases

Notice de fonctionnement

User’s manual

Bedienungsanleitung

Manuale d’uso

Manual de instrucciones

FRANÇAIS

ENGLISH

DEUTSCH

ITALIANO

ESPAÑOL

C.A 6608

Français

Vous venez d’acquérir un testeur de sens de rotation des phases

CA 6608 et nous vous remercions de votre confiance.

Pour obtenir le meilleur service de votre appareil :

• lisez attentivement cette notice de fonctionnement,

• respectez les précautions d’emploi

Signification des symboles utilisés sur l’appareil

Attention, risque de danger. Se référer à la notice de

fonctionnement.

Instrument protégé par une double isolation.

Le marquage CE garantit la conformité aux

directives européennes ainsi qu’aux réglementations

en matière de CEM.

Tri sélectif des déchets pour le recyclage des

matériels électriques et électroniques au sein de

l'Union Européenne.

Conformément à la directive WEEE 2002/96/EC : ce

matériel ne doit pas être traité comme déchet

ménager.

Terre.

Français

Définition des catégories de mesure :

 CAT I : Circuits non reliés directement au réseau et

spécialement protégés.

Exemple : circuits électroniques protégés.

 CAT II : Circuits directement branchés à l'installation basse

tension.

Exemple : alimentation d’appareils électrodomestiques et

d’outillage portable .

 CAT III : Circuits d’alimentation dans l'installation du bâtiment.

Exemple : tableau de distribution, disjoncteurs, machines ou

appareils industriels fixes.

 CAT IV : Circuits source de l'installation basse tension du

bâtiment.

Exemple : arrivées d’énergie, compteurs et dispositifs de

protection.

1 PRECAUTIONS ET SECURITE

D’UTILISATION

Cet appareil est conforme à la norme de sécurité IEC 61010 – 1

Ed 2 de février 2001.

Pour votre propre sécurité et pour prévenir tout dommage à votre

appareil, vous devez suivre les instructions indiquées dans cette

notice.

Français

Cet appareil peut être utilisé dans des circuits électriques de

catégorie III ne dépassant pas 600V par rapport à la terre.

L'utilisation doit être en intérieur, dans un environnement de

degré de pollution inférieur à 2, à une altitude inférieure à 2000m.

L'appareil est donc utilisable en toute sécurité sur des réseaux

triphasés 400V et 690V en milieu industriel.

 Pour des raisons de sécurité, vous devez utiliser uniquement

des cordons de mesure, de tension et catégorie au moins égales

à celles de l'instrument et conformes à la norme IEC 61010-031.

 Ne pas utiliser si le boîtier est détérioré ou mal fermé.

 Ne pas mettre ses doigts à proximité de bornes non utilisées.

 Si l'appareil est utilisé d'une façon non spécifiée dans la

présente notice, la protection assurée par l'appareil peut être

compromise.

 N’utilisez pas cet appareil s’il semble endommagé.

 Inspectez l'intégrité de l'isolation des cordons et du boîtier.

Remplacez les cordons endommagés.

 Soyez prudents lorsque vous travaillez en présence de

tensions supérieures à 70Vdc ou 33Veff et 46,7Vpp, de telles

tensions peuvent provoquer un risque d’électrocution. Selon les

conditions, l'utilisation de protections individuelles est conseillée.

 Gardez toujours les mains derrière la garde physique des

pointes de touche ou des pinces crocodiles.

Français

 Toujours déconnecter tous les cordons de la mesure et de

l'instrument avant d'ouvrir le boîtier.

2 DEBALLAGE - EMBALLAGE

Tous les instruments sont contrôlés mécaniquement et

électroniquement avant expédition. Toutes les précautions sont

prises pour être sûr que vous recevrez l’instrument sans

dommage. S’il y a dommage, avertissez immédiatement le

transporteur.

3 INTRODUCTION

Le CA 6608 est destiné à faciliter la mise en œuvre des réseaux

d'alimentation électrique triphasés en permettant une

détermination rapide du sens de rotation des phases

Français

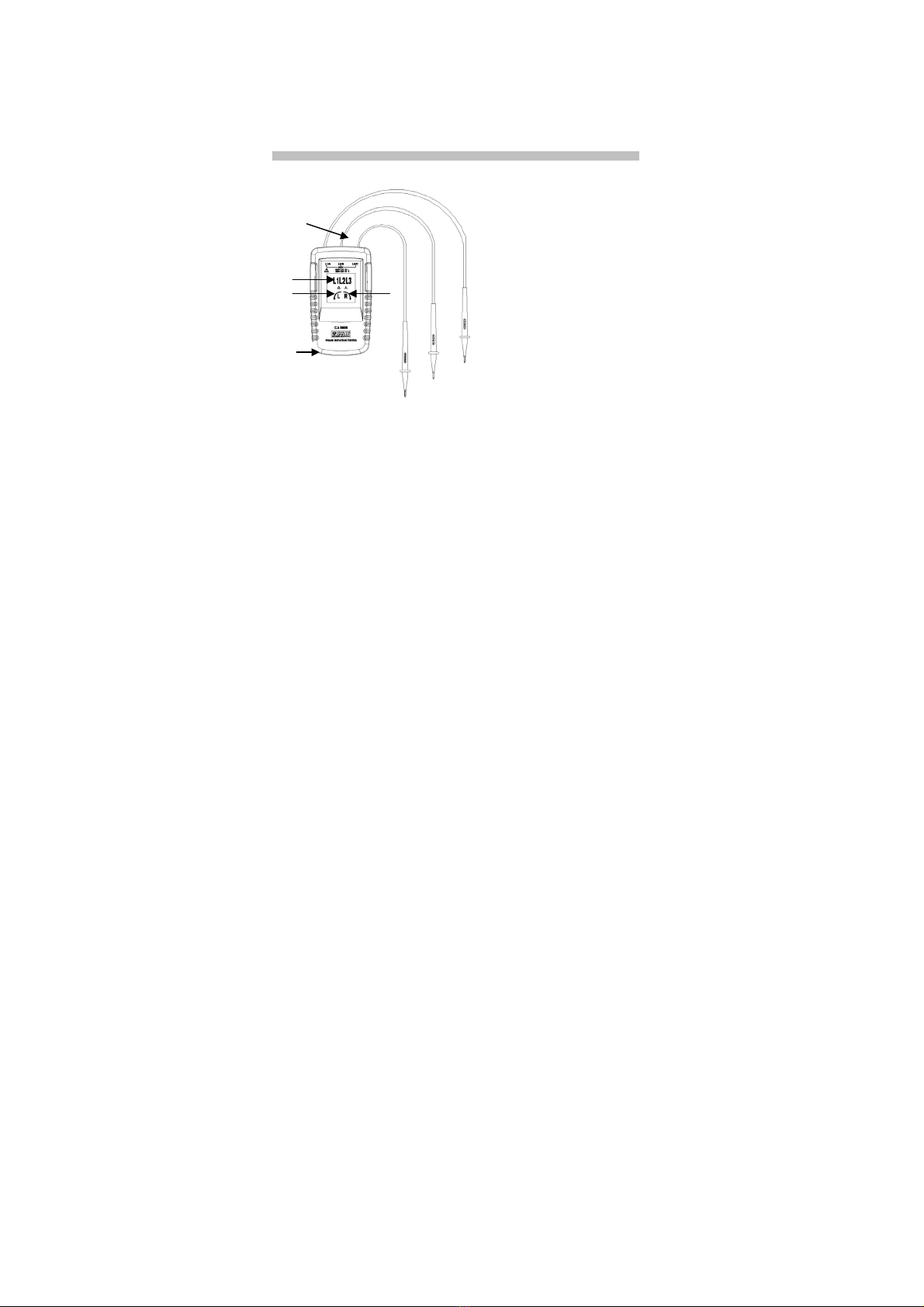

4 DESCRIPTION DE L’APPAREIL

1Jack d’entrée des cordons

de tests

2 Symboles L1, L 2 et L3

3 Symbole LCD de rotation

horaire

4 Instructions succinctes

derrière l’appareil

5 Symbole LCD de rotation

anti-horaire

Français

5 UTILISATION DE L’INSTRUMENT

5.1 SENS DE ROTATION DES PHASES

Sur un réseau électrique triphasé :

1. raccordez les 3 cordons à l’instrument en respectant la

correspondance des marquages.

2. raccordez les 3 pinces crocodiles aux 3 phases du réseau

à tester.

3. la mise en service de l’afficheur indique le fonctionnement

de l’instrument.

Lorsque les 3 indicateurs (L1, L2, L3) de phases sont

allumés, la flèche de rotation horaire (ou anti-horaire)

indique le sens de rotation des phases.

Attention : un sens de rotation erroné peut être affiché si un

cordon est raccordé, par erreur, au neutre du réseau.

Le tableau ci-dessous (présent au dos de l’appareil) résume les

différentes possibilités d’affichage.

Français

ffichage

Correct

Faux

Manquant

Français

6 SPECIFICATIONS TECHNIQUES

6.1 CARACTERISTIQUES ELECTRIQUES

Tension maximale assignée : 600V CAT III

Tension de fonctionnement : 40 à 850VAC entre phases

Fréquence de fonctionnement : 15 à 400Hz

Intensité de test (par phase) : 1mA

Alimentation : auto alimenté par les entrées mesure

6.2 CARACTERISTIQUES MECANIQUES

Dimensions (H x L x P) : 130 x 69 x 32mm

Poids : 130g

6.3 CARACTERISTIQUES

ENVIRONNEMENTALES

Température de fonctionnement : 0 à 40°C

Stockage : -20°C < T < +50°C, HR < 80%

Taux d'humidité relative de fonctionnement : 15 à 80%

Altitude de fonctionnement : inférieure à 2000m

Degré de pollution de fonctionnement : inférieur à 2

6.4 CONFORMITE NORMATIVE

IEC 61010-1, DIN VDE 0411;

IEC 61557-7, DIN VDE 0413-7;

Etanchéité : IP 40 (selon IEC 60529 Ed.92)
