BATTERY OPERATED HYDRAULIC CRIMPING TOOL

OUTIL HYDRAULIQUE DE SERTISSAGE SUR BATTERIE

HYDRAULISCHES AKKU-PRESSWERKZEUG

HERRAMIENTA HIDRAULICA DE COMPRESIÓN A BATERíA

UTENSILE OLEODINAMICO DA COMPRESSIONE A BATTERIA

14 M 110

OPERATION AND MAINTENANCE MANUAL

NOTICE D'UTILISATION ET ENTRETIEN

BEDIENUNGSANLEITUNG

MANUAL DE USO Y MANTENIMIENTO

MANUALE D'USO E MANUTENZIONE

B35-50MD

B35-50MDA

B35-50MDE

B35-50MDT

ENGLIS

Certiﬁed Environmental

Management System Certiﬁed Occupational

Health & Safety

Management System

Certiﬁed Quality

Management System

B35-50MD

TYPE Made in Italy

FORCE 35 kN

– Before using the tool, carefully read the instructions in this manual.

– Avant d'utiliser cet outil, lire attentivement les instructions de cette notice.

– Vor Inbetriebnahme unbedingt die Bedienungsanleitung durchlesen.

– Antes de utilizar la herramienta, leer atentamente las instrucciones contenidas en este manual.

– Prima di utilizzare l'utensile, leggere attentamente le istruzioni contenute in questo manuale.

– When operating the tool, keep hands away from the danger zone.

– Au cours du sertissage, tenir les mains éloignées de la zone de travail.

– Während des Verpressens nicht mit den Händen in den Pressbereich gelangen.

– Durante su utilización, mantenga las manos fuera de la zona de peligro.

– Durante l'utilizzo, mantenere le mani fuori dalla zona di pericolo.

- Tool type

- Outil type

- Werkzeug Typ

- Herramienta tipo

- Tipo di utensile

- Force

- Kraft

- Fuerza

- Forza

– See page 34.

– Voir page 34.

– siehe Seite 34.

– Vease página 34.

– Vedere pagina 34.

WARNING LABELS - ETIQUETTES SIGNALETIQUES - WARNSCHILDER -

ETIQUETAS DE ATENCION - ETICHETTE D'AVVERTENZA

– Never throw batteries into re or water.

– Jamais jeter les batteries dans le feu ou dans l'eau.

– Werfen Sie Akkus nicht in das Feuer oder Wasser.

– Nunca tire las baterías al fuego o al agua.

– Mai gettare le batterie nel fuoco o in acqua.

– Always recycle the batteries.

– Recycler toujours les batteries.

– Verbrauchte Akkus stets dem Recycling zuführen.

– Reutilizar siempre las baterías.

– Riciclare sempre le batterie.

– Do not discard batteries into domestic refuse or waste disposal.

– Ne pas jeter de batteries dans une poubelle ou autre lieu non prévu à cet eet.

– Verbrauchte Akkus nicht der allgemeinen Abfallentsorgung zuführen.

– No tirar las baterías al cubo de basura o lugar paracido.

– Non buttare le batterie fuori uso nei cestini della spazzatura o luoghi simili.

Tool - Outil - Werkzeug - Herramienta - Utensile

Battery - Batterie - Akku - Batería - Batteria

OPERATING BUTTON

BOUTON D'ACTIONNEMENT

STARTKNOPF

PULSADOR DE ACCIONAMIENTO

PULSANTE DI AZIONAMENTO

PRESSURE RELEASE BUTTON

BOUTON DE DECOMPRESSION

DRUCKABLASSKNOPF

PULSADOR DE DESBLOQUEO PRESION

PULSANTE SBLOCCO PRESSIONE

BATTERY

BATTERIE

AKKU

BATERIA

BATTERIA

600

HEAD ROTATES 180°

TETE ROTATIVE A 180°

UM 180° DREHBARER KOPF

CABEZA GIRATORIA 180°

TESTA RUOTABILE DI 180°

24 - 27

LOWER AND UPPER DIE SUPPORT

PORTE MATRICE INFÉRIEUR ET SUPÉRIEUR

UNTERER UND OBERER PRESSEINSATZHALTER

SOPORTE MATRIZ INFERIOR Y SUPERIOR

SUPPORTO MATRICE INFERIORE E SUPERIORE

BATTERY RELEASE

DEBLOCAGE BATTERIE

AKKU ENTRIEGELUNG

DESBLOQUEO BATÉRIA

SBLOCCO BATTERIA

FIG. 1

BATTERY CONDITION DISPLAY

INDICATEUR DE CHARGE DE BATTERIE

AKKUANZEIGE

INDICADOR DE CARGA DE LA BATERIA

INDICATORE DI CARICA DELLA BATTERIA

BILD 1

ENGLISH

The part reference includes the following:

– Basic tool complete with battery.

– Spare battery.

– Battery charger (model depends on the tool version).

– Plastic carrying case.

BATTERY OPERATED HYDRAULIC CRIMPING TOOL

1. GENERAL CHARACTERISTICS

TOOL TYPE: B35-50MD

Acoustic Noise (Directive 2006/42/EC, annexe 1, point 1.7.4.2 letter u)

– The weighted continuous acoustic pressure level equivalent

A at the work place LpA is equal to .............................................................................................................. 64,9 dB (A)

– The maximum value of the weighted acoustic displacement

pressure C at the work place LpCPeak is equal to ........................................................................................ 99,7 dB (C)

– The acoustic power level emitted by the machine

LWA is equal to....................................................................................................................................................... 69,3 dB (A)

Risks due to vibration (Directive 2006/42/EC, annexe 1, point 2.2.1.1)

Tests carried out in compliance with the indications contained in UNI ENV 25349 and UNI EN 28662 part

1st Standards, and under operating conditions much more severe than those normally found, certify that

the weighted root mean square in frequency of the acceleration the upper limbs are exposed to for

each biodynamic reference axis is 0,527 m/sec2 max.

Application range:

Crimping force kN (sh ton):

Rated operating pressure bar (psi):

Dimensions

LxWxH

mm (inches):

Weight with battery kg (lbs):

Motor Volt DC:

Battery

type

CB1820L Volt / Ah:

Recommended oil:

Safety:

Operating temperature °C (°F):

Battery charger ASC30-36

Input Volt / Hz:

suitable for installing electrical compression connectors

for conductors up to 150 mm2(300 MCM)

35 (4)

390 (5,600)

387 x 133 x 81 (15.2 x 5.2 x 3.2)

2,6 (5.7)

18 / 2.0 Li-Ion

AGIP ARNICA 22 or

ESSO INVAROL EP22

or equivalent

the tool is equipped with a maximum pressure valve

-15 to +50 (+5 to +122)

B35-50MDE B35-50MDT B35-50MDA

27044000

27045000

AUS/NZ

27047000

USA/CAN

27046000

220 - 240 / 50 - 60

115 / 60

ENGLISH

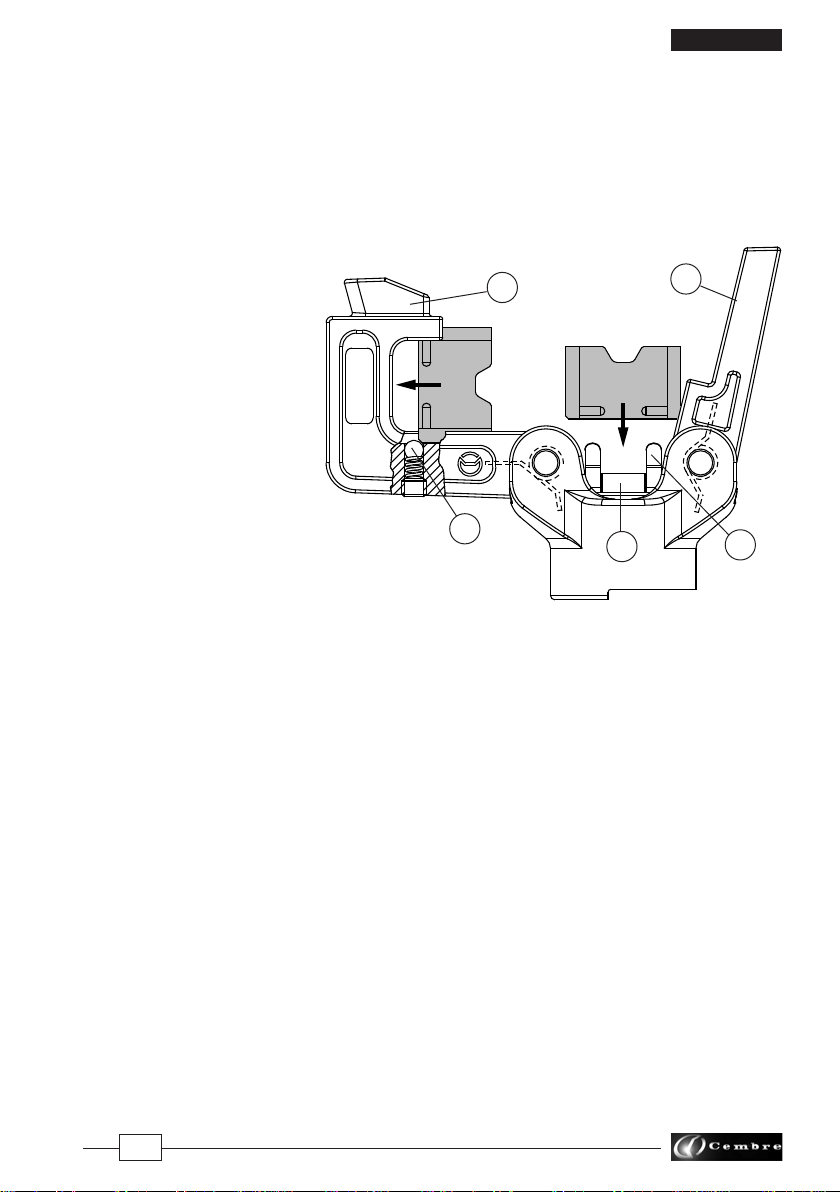

FIG. 2

58 59

2. INSTRUCTIONS FOR USE

2.1) Preparation (Ref. to Figs. 1, 2)

With the tool in the rest position, proceed as follows:

– Select the appropriate die set for the connector.

– Open the latch (25) and release the upper die holder (24).

– Insert one die into the upper die holder (24) and one die into the lower die support (27).

– Close the latch (25).

– Insert the conductor in the

connector.

– Position the connector be-

tween the dies and ensure

the correct location of the

crimp.

Ensure that the latch and

the upper die holder are

fully secured, otherwise

damage may occur

during tool operation.

2.2) Die advancement

– Grip the tool rmly and comfortably and press the operating button (4) to activate the

motor-pump and advance the lower die. To halt the advancement, release the operating

button (4) and the motor will cut out.

Make sure the dies are exactly positioned on the desired crimp point otherwise

re-open dies following instructions as per § 2.4 and reposition the connector.

2.3) Compression

– By keeping operating button (4) pressed, the motor continues to operate: the ram will

gradually move forward until the two dies touch.

It is recommended to keep operating until the maximum pressure valve is activated and

a "click" is heard.

– The motor will continue to operate after the maximum pressure relief valve has activated.

No further crimping force is applied, the oil is bypassed and returned to the reservoir.

ENGLISH

2.4) Release of dies

Press the pressure release button (9), the ram will retract and open the dies.

2.5) Head rotation

For ease of operation the tool head can rotate through 180°, allowing the operator to work in the

most comfortable position.

Warning: do not attempt to rotate the head when the hydraulic circuit is pressurised.

2.6) Replacement of dies

To replace the dies, open the head and extract them from their seats.

2.7) Battery status (Ref. to Fig. 3)

The battery is equipped with LED indicators that indicate the remaining battery life at any time by

pressing the adjacent button (P).

4 LEDs illuminated: Fully charged

2 LEDs illuminated: 50 % capacity

1 LED ashing: Minimum charge, replace the battery

2.8) Insertion/replacement of battery

To replace the battery, remove it by pressing the release button (15) (Ref. to Fig.5 page 24), then

insert the new battery, sliding it into the guides until it locks.

3. WARNING

Before starting work on electrical equipment, please ensure that either there are no live parts in

the immediate working area or that precautions are taken for working near live parts in accordance

with EN50110-1.

DONOT USE THIS TOOL ON OR NEAR ENERGIZED CONDUCTORS WITHOUT PROPER

PERSONAL PROTECTIVE EQUIPMENT. FAILURE TO OBSERVE THIS WARNING COULD

RESULT IN SEVERE INJURY OR DEATH.

THE TOOL IS UNSUITABLE FOR CONTINUOUS USE AND SHOULD BE ALLOWED TO

COOL DOWN FOLLOWING UNINTERRUPTED, SUCCESSIVE CRIMPING OPERATIONS; FOR

INSTANCE, HAVING EXHAUSTED AFULLY CHARGED BATTERY IN ONE SESSION, DELAY

BATTERY REPLACEMENT FOR AFEW MINUTES.

OBSERVE RECOMMENDED REST PERIODS ALSO WHEN USING AN EXTERNAL POWER

SUPPLY.

ROTECT THE TOOL FROM RAIN AND MOISTURE. WATER WILL DAMAGE THE TOOL

AND BATTERY. ELECTRO-HYDRAULIC TOOLS SHOULD NOT BE OPERATED IN POURING

RAIN OR UNDER WATER.

FIG. 3

ENGLISH

3.1) Using the battery charger

Carefully follow the instructions in the battery charger manual.

4. MAINTENANCE

The tool is robust, completely sealed, and requires very little daily maintenance.

Compliance with the following points, should help to maintain the optimum performance of the

tool:

4.1) Thorough cleaning

Dust, sand and dirt are a danger for any hydraulic device.

Every day, after use, the tool must be wiped with a clean cloth taking care to remove any residue,

especially close to moveable parts.

4.2) Storage (Ref. to Fig, 4)

When not in use, the tool should be stored and transported in the plastic case to prevent damage.

The case is suitable for storing the tool, the accessories and die sets.

Plastic case: VAL P22, size 465x315x135 mm (18.3x12.4x5.3 in.) weighs 1,5 kg (3.3 lbs).

5. RETURN TO Cembre FOR OVERHAUL

In the case of a breakdown contact our Area Agent who will advise you on the problem and give

you the necessary instructions on how to dispatch the tool to our nearest service Centre; if possible,

attach a copy of theTest Certicate supplied by Cembretogether with the tool or, if no other refer-

ences are available, indicate the approximate purchase date and the tool serial number.

FRANÇAIS

OUTIL HYDRAULIQUE DE SERTISSAGE SUR BATTERIE

1. CARACTERISTIQUES GENERALES

L'ensemble comprend:

– Outil de base avec batterie.

– Batterie de rechange.

– Chargeur de batterie (diérent en fonction de la version de l'outil).

– Coret de rangement.

OUTIL TYPE:

B35-50MD

Pression sonore aérienne (Directive 2006/42/CE, annexe 1, point 1.7.4.2, lettre u)

– Le niveau de pression sonore continue équivalente

pondérée A sur le poste de travail LpA est ................................................................................................. 64,9 dB (A)

– Le niveau de pression sonore instantanée pondéré

C sur le poste de travail LpCPeak est ................................................................................................................. 99,7 dB (C)

– Le niveau de puissance acoustique dégagée par la

machine LWA est ................................................................................................................................................... 69,3 dB (A)

Risques dérivés des vibrations (Directive 2006/42/CE, annexe 1, point 2.2.1.1)

Des relevés réalisés suivant les indications des Normes UNI ENV 25349 et UNI EN 28662 partie 1a, dans

des conditions de service largement représentatives des conditions d'emploi normales témoignent que la

valeurquadratiquemoyennepondéréeenfréquencedel'accélérationàlaquellesontexposéslesmembres

supérieurs pour chaque axe biodynamique de référence est de 0,527 m/sec2maxi.

Domaine d'application:

Force de sertissage kN (sh ton):

Pression nominale bar (psi):

Dimensions

LxLxH

mm (inches):

Poids avec batterie kg (lbs):

Moteur Volt DC:

Batterie

type

CB1820L Volt / Ah:

Huile recommandée:

Sécurité:

Température de fonctionnement °C (°F):

Chargeur de batterie ASC30-36

Alimentation Volt / Hz:

conçu pour le sertissage des connecteurs électriques

pour conducteurs jusqu' à 150 mm2(300 MCM)

35 (4)

390 (5,600)

387 x 133 x 81 (15.2 x 5.2 x 3.2)

2,6 (5.7)

18 / 2.0 Li-Ion

AGIP ARNICA 22 ou

ESSO INVAROL EP22

ou équivalents

l’outil est équipé d'une valve de surpression

-15 à +50 (+5 à +122)

B35-50MDE B35-50MDT B35-50MDA

27044000

27045000

AUS/NZ

27047000

USA/CAN

27046000

220 - 240 / 50 - 60

115 / 60

FRANÇAIS

FIG. 2

58 59

2. INSTRUCTIONS D'UTILISATION

2.1) Mise en service (Voir Fig. 1, 2)

Avec l’outil en position repos, procéder de la façon suivante:

– Choisir le couple de matrices approprié pour le type de connexion à réaliser; pour cela,

consulter le catalogue.

– Ouvrir la tête de l'outil en écartant le levier (25), libérant ainsi le porte matrice supérieur

(24) qui s'écartera complètement grâce au ressort.

– Insérer les matrices dans les porte matrices supérieurs (24) et inférieurs (27).

– Refermer la tête.

– Insérer le conducteur dans

le connecteur.

– Positionner ce dernier entre

les deux matrices en alig-

gnant la zone àsertir avec

l'empreinte des matrices.

Avant de poursuivre les

opérations, vérifier que

la tête soit parfaitement

fermée.

2.2) Avance des matrices

– Empoigner fort l'outil et appuyer sur le bouton de commande (4) pour mettre en marche le

groupe moteur pompe; les matrices commencent alors à se rapprocher du connecteur.

Le bouton de commande (4) relâchée, le moteur et l'avance des matrices cessent

immédiatement.

S'assurer que les matrices sont bien positionnées sur la zone à sertir, sinon des-

serer les en suivant les instructions du § 2.4 et repositionner le connecteur.

2.3) Sertissage

– En maintenant pressé le bouton de commande (4), on maintient la rotation du moteur;

le piston avance progressivement jusqu'à ce que les matrices arrivent en butée l'une

contre l'autre.

Nous recommandons en tout cas d'actionner le moteur jusqu'au déclenchement de la

valve de surpression que l'on entendra distinctement.

– Après ce déclenchement, même si l'on maintient le moteur actionné, on n'obtiendra

aucune poussée sur les matrices car l'huile sera déviée directement au réservoir.

FRANÇAIS

2.4) Réouverture des matrices

Appuyer à fond sur le bouton de décompression (9) pour provoquer l'ouverture des matrices.

2.5) Rotation de la tête

La tête de l'outil pivote de 180° par rapport au corps, permettant à l'utilisateur de travailler

dans la meilleure position.

Attention: ne pas forcer la rotation de la tête, lorsque le circuit hydraulique est sous pression.

2.6) Remplacement des matrices

Pour le remplacement des matrices, ouvrir la tête et les enlever de leurs sièges.

2.7) Autonomie de la batterie (Voir Fig. 3)

La batterie est équipée d'indicateurs à LED qui permettent de contrôler, à tout moment, son auto-

nomie résiduelle en appuyant sur la touche (P).

4 led allumées: autonomie maximale

2 led allumées: autonomie à 50 %

1 led clignotante: autonomie minimale, remplacer la batterie.

2.8) Introduction/replacement de la batterie

Pour remplacer la batterie, la retirer en appuyant sur le mécanisme de déblocage (15) (Voir Fig. 5,

page 24), puis introduire la nouvelle batterie en la faisant coulisser sur les guides jusqu'au blocage

complet.

3. PRECAUTIONS

Avant d’entreprendre des travaux sur des équipements électriques, veuillez vous assurer qu’aucun

élément aux abords de la zone de travail n’est sous tension. Dans le cas contraire, veuillez prendre

les précautions nécessaires pour opérer à proximité d’éléments sous tension, en conformité avec

la norme EN50110-1.

NEPAS UTILISER CET OUTIL SUR OU ACOTE DE CONDUCTEURS SOUS TENSION, SANS

PROTECTION INDIVIDUELLE ADEQUATE. LA NON OBSERVATION DE CETTE PRECAUTION

PEUT PROVOQUER DES LESIONS GRAVES OU MORTELLES.

L’OUTIL N’EST PAS CONÇU POUR UNE UTILISATION EN CONTINU; APRÈS AVOIR EF-

FECTUÉ UNE QUANTITÉ DE SERTISSAGES CONSÉCUTIFS ÀPARTIR D’UNE BATTERIE

COMPLÈTEMENT CHARGÉE, AU MOMENT DU REMPLACEMENT DE LA BATTERIE, NOUS

SUGGÉRONS D’OBSERVER UNE PÉRIODE D’ARRÊT POUR PERMETTRE LE REFROI-

DISSEMENT DE L’OUTIL.

AISSER REPOSER L’OUTIL MÊME EN CAS D’UTILISATION D’UN ALIMENTATEUR DE RÉSEAU.

PROTÉGER L’OUTIL DE LA PLUIE ET DE L’HUMIDITÉ. L’EAU POURRAIT ENDOMMAGER

L’OUTIL ET LA BATTERIE LES OUTILS HYDRO-ELECTRIQUE NE DEVRAIENT PAS ÊTRE

UTILISÉS SOUS LA PLUIEET SOUS L’EAU.

FIG. 3

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Cembre Outils de sertissage

Cembre

Cembre HT61 Manuel utilisateur

Cembre

Cembre B54-YD6 Manuel utilisateur

Cembre

Cembre B540ND-BVA Manuel utilisateur

Cembre

Cembre B135-C Manuel utilisateur

Cembre

Cembre B600C Manuel utilisateur

Cembre

Cembre HT45 Manuel utilisateur

Cembre

Cembre B1320 Manuel utilisateur

Cembre

Cembre B1300-C Manuel utilisateur

Cembre

Cembre ht51 Manuel utilisateur

Cembre

Cembre ht51 Manuel utilisateur

Cembre

Cembre RH-TFC Manuel utilisateur

Cembre

Cembre HT45 Manuel utilisateur

Cembre

Cembre HT51D Manuel utilisateur

Cembre

Cembre B54N-YD6 Manuel utilisateur

Cembre

Cembre Crimpstar HP3 Manuel utilisateur

Cembre

Cembre ht51 Manuel utilisateur

Cembre

Cembre HT131-C Manuel utilisateur

Cembre

Cembre B1350-C-KV Manuel utilisateur

Cembre

Cembre HT81-U Manuel utilisateur

Cembre

Cembre B1500A Manuel utilisateur

Cembre

Cembre RH-FC48N Manuel utilisateur

Cembre

Cembre HT60C Manuel utilisateur

Cembre

Cembre B500A Manuel utilisateur

Cembre

Cembre B1500 Manuel utilisateur

Manuels Outils de sertissage populaires d'autres marques

Panduit

Panduit CT-1000 Guide de l'administrateur

JST

JST CS 10 Manuel utilisateur

molex

molex 63811-5100 Manuel utilisateur

Danfoss

Danfoss ET4200 Manuel utilisateur

Tyco Electronics

Tyco Electronics PRO-CRIMPER III Manuel utilisateur

TE Connectivity

TE Connectivity 2063528-1 Manuel utilisateur

molex

molex 63825-3000 Manuel utilisateur

Tyco Electronics

Tyco Electronics 69156-1 Manuel utilisateur

CRH

CRH CRL CBLHCT1 Manuel utilisateur

Emerson

Emerson Klauke ES 105CFM Manuel utilisateur

KIMBALL MIDWEST

KIMBALL MIDWEST 27-798 Mode d’emploi

Danfoss

Danfoss ET4350 Manuel utilisateur

Milwaukee

Milwaukee M18 Manuel utilisateur

HOGERT

HOGERT HT1P169 Manuel utilisateur

Textron

Textron ESG105L Manuel utilisateur

Tyco Electronics

Tyco Electronics 90035-3 Manuel utilisateur

Emerson

Emerson Klauke ES 20RMCCFB Manuel utilisateur

Continental Refrigerator

Continental Refrigerator PC150HD Manuel utilisateur
