Carson CNB Instructions de montage

Service data

Serviceunterlagen

Informations de service

Documentos de servicio

Documenti di servizio

CARSON Nitro Buggy CNB 204016

CARSON Nitro Buggy CNB 204016 2

4.58 cm3Force nitro engine •

4,58 cm3Force Nitro

Verbrennungsmotor

Art.-Nr. 901005

CARSON Nitro Buggy CNB 204016 3

Art.-Nr. Description Bezeichnung

54435 Lower seal of nozzle case Düsenstockdichtung unten

54436 Upper seal of nozzle case Düsenstockdichtung oben

54472 Piston gudgeon pin Kolben-Bolzen

54498 Throttle boot Regulierungsabdeckung

54499 Throttle screw cap (brass) Gestängeanschluss

54526 Rear packing for fuel mixture Gehäusedichtung hinten

54527 Supply needle valve

”O”-ring 2x

Vergaser O-Ringe 2 Stück

54530 Main needle valve ”O”-Ring Hauptdüsennadel O-Ring

54535 Clutch screw M3x6 Kupplungsschraube M3x6

54536 ”G”-pin snap ring 2 pcs/set Kolbensicherungsring 2 Stück

54537 Front ball bearing 607z Kugellager 607Z vorne

54546 Rear cover bolt M2.6x6 (4) Schrauben F.Deckel M2.6X6

4 Stück

54555 Starting pin 5x2.55 mm Starter-Zapfen 5.2x2x5.5 mm

54556 Pressure spring 8x2.4 mm Druckfeder 8x2,4 mm

54567 Carburetor setting pin 8P Vergasereinspannstift

54568 Drive copper washer Klemmkonus

54581 Main needle seat Düsenstock

54582 Main needle Hauptdüsennadel

54584 Rear bearing Kugellager hinten

54629 Fuel nippel brass Kraftstoffanschlussnippel

54648 A parts assembly f. start engine Seilzugstarter A

54690 Pressure spring 7.2x2.4mm Druckfeder 7,2x2,4 mm

54691 Starter pivot 5.2x2.55 mm Starterzapfen 5,2x2,55 mm

54697 Recoil start unit ass. for 3.5 ccm Seilzugstarter 3,5ccm

m. Flansch

902001 Composite carburetor Vergaser komplett

902004 Carburetor main body Vergaser-Gehäuse

902005 Throttle valve Drossel-Kegelventil

902006 Throttle needle (super/turbo) Drosselnadel

902007 Throttle stop adjustment screw Leerlauf-Einstellschraube

902013 Connecting rod Pleuel

902014 Crankcase 28R Kurbelwellengehäuse 28R

902015 Shaft SG Kurbelwelle SG

902016 Piston & Sleeve complete set Laufgarnitur

902017 Burn room 28R Brennraum

902018 Washer for cylinder head Zylinderkopfdichtung

902019 Cylinder head screws 4 p Zylinderkopf-Schrauben 4 Stück

902020 Shaft OS Kurbelwelle OS

902021 Cylinder head Zylinderkopf

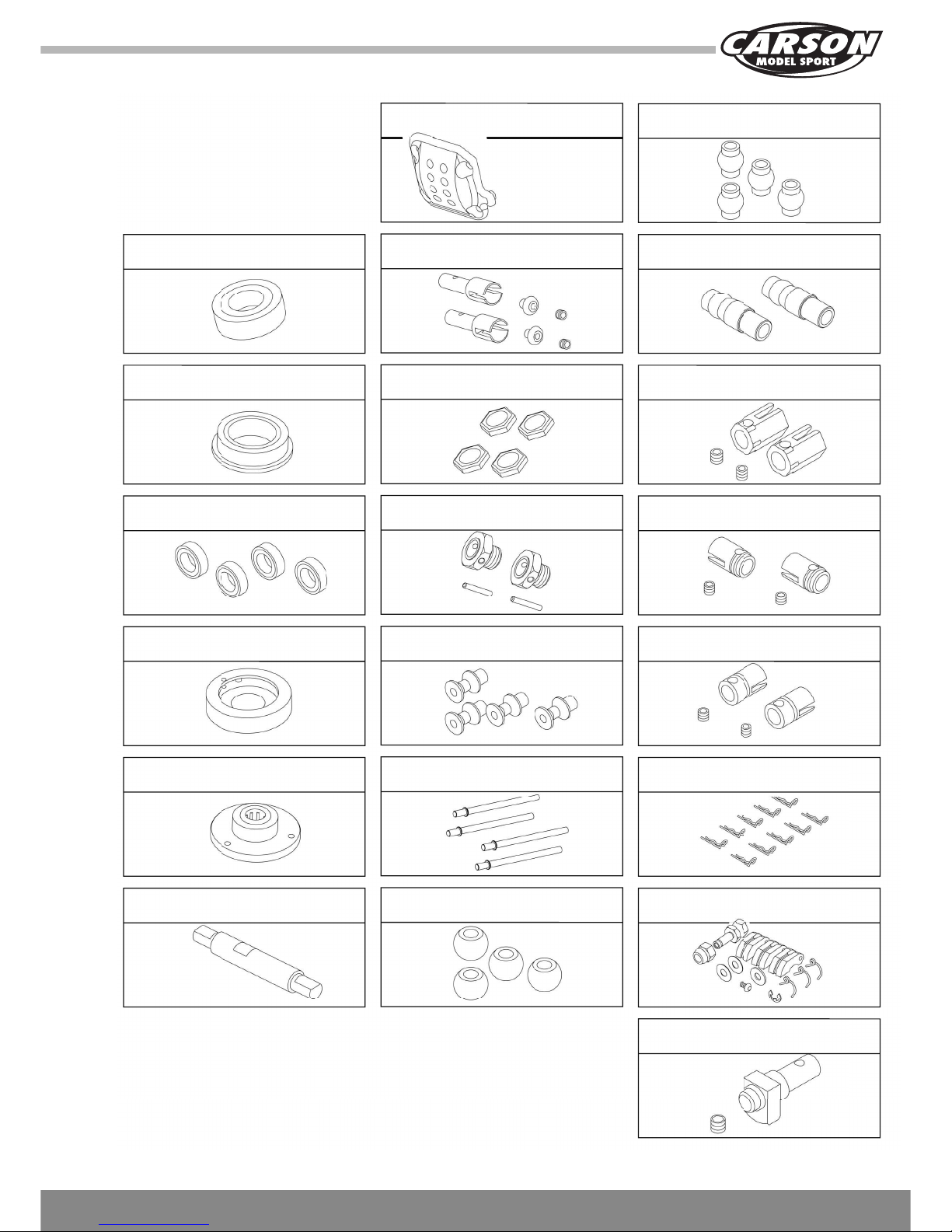

CARSON Nitro Buggy CNB 204016 4

Spare Parts

Ersatzteile

002158 Ball bearing 8x16x5 mm

Kugellager

205213 Ball bearing flange 8x12x3.5 mm

Kugellager mit Flansch

205214 4x Bushing 6x10x3 mm

4x Sinterlager

205215 2-Speed clutch housing

2-Gang Kupplungsgehäuse

205216 2-Speed one way mount

2-Gangmitnehmer mit Freilauf

205217 Main gear shaft 54 mm

Hauptantriebswelle

205220 Spur gear gard, plastic

Zahnradschutz Kunststoff

205221 2x Wheel shaft

2x Radmitnehmer

908005 4x Wheel nut blue

4x Radmuttern blau

205223 2x Driver washer hex 17 mm

2x Sechskant Radmitnehmer

205224 4x Shock stud

4x Dämpferbolzen

205225 4x Lower hinge pin

4x Querlenkerachse

205226 4x Ball, steel 4.9 mm

4x Kugel

205227 4x Ball, steel 3 mm

4x Kugel

205228 2x Ball stud

2x Kugelbolzen

205229 2x Brake joint

2x Bremsaufnahme

205230 2x Joint 6 mm

2x Antriebszapfen

205231 2x Joint 8 mm

2x Antriebszapfen

908062 10x Body clips

10x Karosserieklammern

205232 Clutch 3-shoes pro w/engine nut

Dreibackenkupplungs-Set

205233 Break level head

Bremshebel

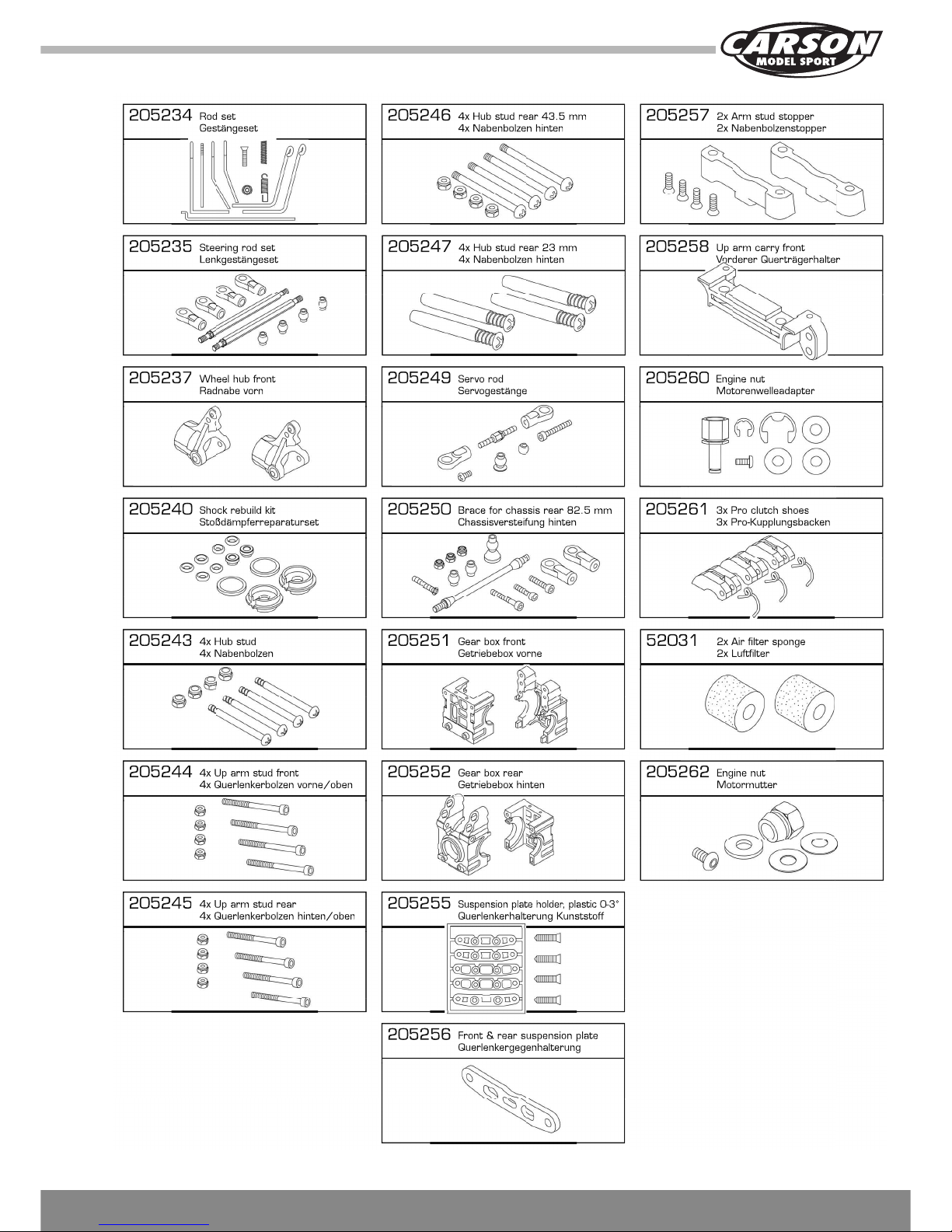

CARSON Nitro Buggy CNB 204016 5

205234 Rod set

Gestängeset

205235 Steering rod set

Lenkgestängeset

205237 Wheel hub front

Radnabe vorn

205240 Shock rebuild kit

Stoßdämpferreparaturset

205243 4x Hub stud

4x Nabenbolzen

205244 4x Up arm stud front

4x Querlenkerbolzen vorne/oben

205245 4x Up arm stud rear

4x Querlenkerbolzen hinten/oben

205246 4x Hub stud rear 43.5 mm

4x Nabenbolzen hinten

205247 4x Hub stud rear 23 mm

4x Nabenbolzen hinten

205249 Servo rod

Servogestänge

205250 Brace for chassis rear 82.5 mm

Chassisversteifung hinten

205251 Gear box front

Getriebebox vorne

205252 Gear box rear

Getriebebox hinten

205255

Suspension plate holder, plastic 0-3°

Querlenkerhalterung Kunststoff

205256 Front & rear suspension plate

Querlenkergegenhalterung

205257 2x Arm stud stopper

2x Nabenbolzenstopper

205258 Up arm carry front

Vorderer Querträgerhalter

205260 Engine nut

Motorenwelleadapter

205261 3x Pro clutch shoes

3x Pro-Kupplungsbacken

52031 2x Air filter sponge

2x Luftfilter

205262 Engine nut

Motormutter

CARSON Nitro Buggy CNB 204016 6

205263 Rear adapter

Auspuffkrümmer

205264 F/r differential gear assembly

Diffenrenzial komplett

205265 Differential housing

Diffenrenzialgehäuse

205355 Pinion gear 13 T steel + 43 T

Kegelritzel 13 Z Stahl + Kegelrad 43 Z

205267 Differential set, alu cover

Differenzial-Set mit Aludeckel

205268 Side guard

Seitenschutz

205269 Chassis

Chassisplatte

205270 Radio plate

Radiodeck

205271 Center gear mount

Zahnradhalterung mitte

205273 Brake pad

Bremsbeläge

205274 Servo saver plastic set + screws

Servosaver-Set, Plastik + Schrauben

205275 Servo saver steering plate

Servosaver-Steuerplatte

205276 Servo saver plate

Servosaver-Platte

205277 Servo chassis rod

Servo Chassisstange

205278 Brake disc

Bremsscheibe

205279 Servo mount set

Servohalter Set

205280 Servo mount

Lenkservohalter

205361 Engine mount blue

Motorblöcke blau

205282 Engine mount spacer

Motorbockaufnahme

205283 2 Speed clutch housing

2-Gang-Kupplungsglocke 12 Z +17 Z

205284 2 Speed pinion gear

2-Gangritzel 12 Z + 17 Z

205285 2-Speed clutch

2-Gangkupplung

205286 Rear hub left + right

Hinterradnabe links + rechts

CARSON Nitro Buggy CNB 204016 7

205287 Suspensionarm lower front

Querlenker unten vorne

205288 Suspensionarm lower rear

Querlenker unten hinten

205289 Hub carrier l+r + 4x rocker pins

Lenkhebelaufname l+r + Schrauben

205290 2x Upper rod 35 mm, 2x 36 mm

2x2 Stellschraubenset

205291 Suspension arm upper front

Querlenker oben vorne

205292 Upper suspension plate f+r

Querlenkergegenhalterung f+h

205294 2x Swing shaft rear middle

2x Antriebsknochen hinten

205295 2x Swing shaft

2x Antriebsknochen

205297 2x cvd universal joint

2x Kardanwelle

205298 Connect head for universal

Stellring mit Welle

205299 Stabilizing mount 3.5 mm

Stabiset

205300 Pro fly wheel

Schwungrad

205303 Receive case

Empfängerbox

205304 Battery case

Batteriebox

205305 Antenna mount alu

Antennenaufnahme Alu

205306

Pro muffler black with CARSON brand

Tuning Resonanzrohr mit CARSON-Logo

205307 Rod stopper set

Stellring

205309 4x Ball end 3 mm for 7 mm ball

4x Kugelkopf 3 mm für 7 mm Kugel

205310 4x Ball end 4 mm for 7 mm ball

4x Kugelkopf 4 mm für 7 mm Kugel

205311 4x Ball end 4 mm for 7 mm ball

4x Kugelkopf 4 mm für 7 mm Kugel

205319 2-Speed gear 61 T steel

2-Gangzahnrad 61 Z Stahl

205320 2-Speed gear 66 T steel

2-Gang- Zahnrad 66Z Stahl

CARSON Nitro Buggy CNB 204016 8

205331 Reverse system kit

Rückwärts-Getriebe komplett

205353 Fuel tank

Tank

205335 Bevel gear 15 T

Kegelzahnrad 15 Z

205336 Control head

Kontrollkopf

205339 Washer 6x9x1.5 + 8x12x2 mm

Unterlegscheiben

205332 Reverse control

Rückwärtsmitnehmer

205333 Reverse case

Rückwärtsganggehäuse

205337 Pinion gear

Zahnrad

205338 Pinion gear shaft 103 mm

Zahnradwelle

205340 Pinion gear shaft 14 mm

Kegelradwelle

205341 Reverse rod

Gestänge für Rückwärtsgang

205342 Servo mount and spacer

Servohalter

205343 Swing shaft

Antriebsknochen

205344 Front barre for reverse kit 75 mm

Chassisversteifung vorne

205345 Reverse plate black

Chassisplatte oben schwarz

205346 Ball bearing 8x16x5 mm

Kugellager

205347 Ball bearing 6x13x5 mm

Kugellager

205334 Bevel gear 15 T with mount

Kegelzahnrad 15 Z mit Mount

205349 Suspensionholder front alu 0°

Unterer Querlenkerhalter 0° Alu vorn

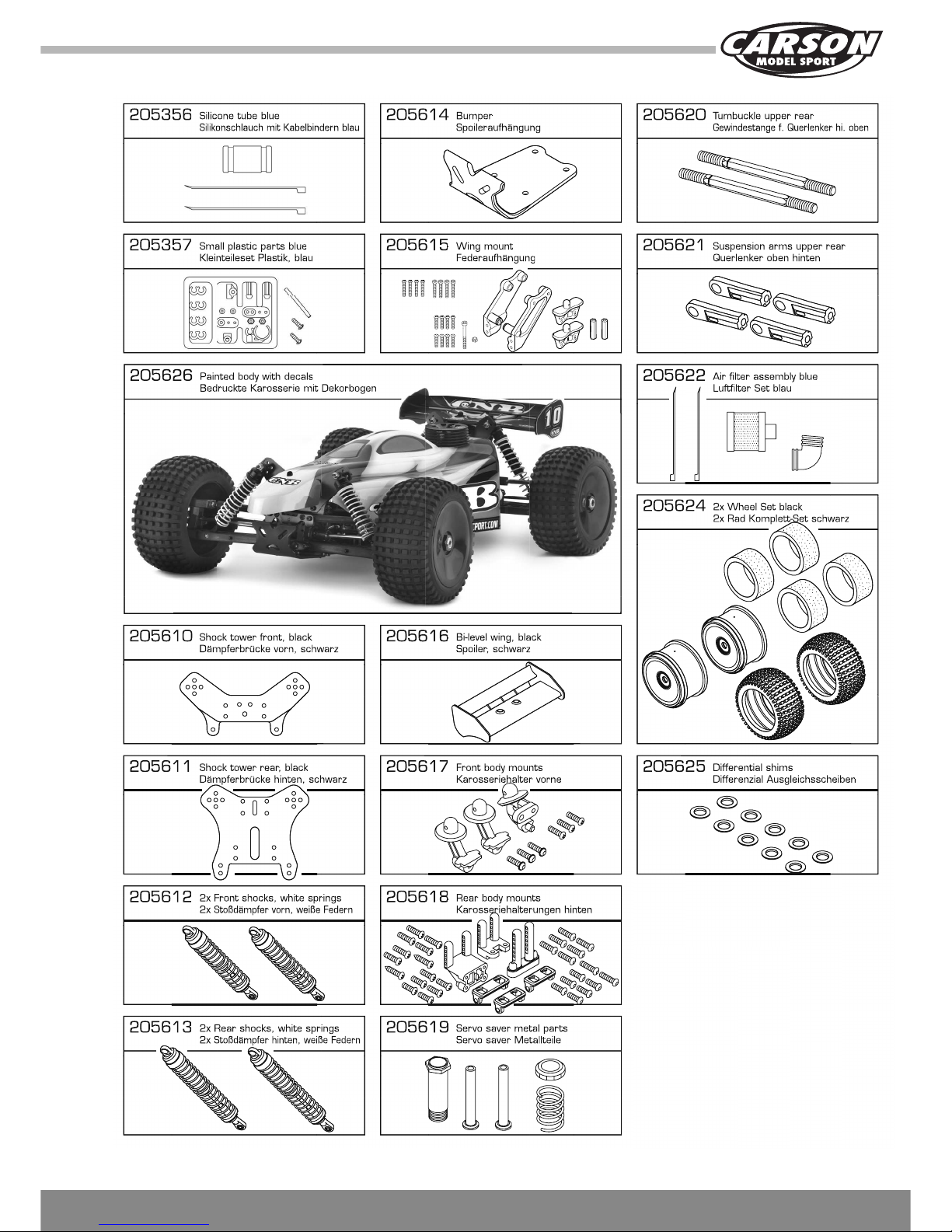

CARSON Nitro Buggy CNB 204016 9

205626 Painted body with decals

Bedruckte Karosserie mit Dekorbogen

205357 Small plastic parts blue

Kleinteileset Plastik, blau

205356 Silicone tube blue

Silikonschlauch mit Kabelbindern blau

205614 Bumper

Spoileraufhängung

205615 Wing mount

Federaufhängung

205616 Bi-level wing, black

Spoiler, schwarz

205617 Front body mounts

Karosseriehalter vorne

205610 Shock tower front, black

Dämpferbrücke vorn, schwarz

205611 Shock tower rear, black

Dämpferbrücke hinten, schwarz

205612 2x Front shocks, white springs

Stoßdämpfer vorn, weiße Federn

205613 2x Rear shocks, white springs

Stoßdämpfer hinten, weiße Federn

205618 Rear body mounts

Karosseriehalterungen hinten

205619 Servo saver metal parts

Servo saver Metallteile

205621 Suspension arms upper rear

Querlenker oben hinten

205622 Air filter assembly blue

Luftfilter Set blau

205624 2x Wheel Set black

2x Rad Komplett-Set schwarz

205625 Differential shims

Differenzial Ausgleichsscheiben

205620 Tumbuckle upper rear

Gewindestange f. Querlenker hi. oben

CARSON Nitro Buggy CNB 204016 10

905022 EMS starter complete

EMS Starter komplett

EMS-System spare parts •

EMS System Ersatzteile

905025 EMS-housing-set

EMS-Gehäuse-Set

205346 Ball bearing 8x16x5 mm

Kugellager

905049 Main gear stopper

Hauptzahnradstopper

905023 2x Joints

2x Mitnehmer

905024 Shaft l = 150 mm

Startwelle

905026 Pinion gear with 2 ball bearings

Antriebszahnrad mit 2 Kugellagern

905027

Main gear set 16 T, 12 mm + 14.2 mm

Hauptzahnrad Set 16 Z

905028 Motor

Motor

205253 Brace for chassis front

Chassisversteifung vorne

205254 Brace for chassis rear

Chassisversteifung hinten

205272 Main gear plate

Zahnradabdeckung mitte

205296 2x Swing shaft front middle

2x Antriebsknochen mitte vorne

Without reverse gear:

Ausrüstung ohne

Rückwärtsgang:

Autres manuels Carson Voiture jouet motorisée

Carson

Carson Virus 4.1 4S Brushless Manuel utilisateur

Carson

Carson X-18 Pro Manuel utilisateur

Carson

Carson CE-10 Desert Quad 50 040 4012 Manuel utilisateur

Carson

Carson 1st Go-Kart RTR electric Manuel utilisateur

Carson

Carson Adventure Crawler Pro Manuel utilisateur

Carson

Carson Gas Devil 304015 Manuel utilisateur

Carson

Carson Speed Shark 2.4 GHz Manuel utilisateur

Carson

Carson 500907670 Manuel utilisateur

Carson

Carson Climb Warrior 3.0 Manuel utilisateur

Carson

Carson 1:20 MB Arocs Cement Mixer 100% RTR Manuel utilisateur

Carson

Carson CE-10T Brushless NEW GENERATION Manuel utilisateur

Carson

Carson Mini Bull Manuel utilisateur

Carson

Carson Crawler Manuel utilisateur

Carson

Carson Amphi Shark 2.4 GHz Manuel utilisateur

Carson

Carson Wild GP Attack Manuel utilisateur

Carson

Carson DNA Warrior Brushless 500404092 Manuel utilisateur

Carson

Carson Virus 4.0 GP V21 Manuel utilisateur

Carson

Carson FY5 Destroyer Manuel utilisateur

Carson

Carson Amphi Power Truck Manuel utilisateur

Carson

Carson DAZZLER RTR Manuel utilisateur

Carson

Carson Stormracer Extreme 103013 RTR Manuel utilisateur

Carson

Carson Virus Rocket 120 Manuel d'utilisation

Carson

Carson 507014 Manuel utilisateur

Carson

Carson FD-Line II Manuel utilisateur

Manuels Voiture jouet motorisée populaires d'autres marques

Eduard

Eduard Humber Scout Car Mk.I exterior Manuel utilisateur

Traxxas

Traxxas 4995X Manuel utilisateur

Jamara

Jamara VW T1 Bus Manuel utilisateur

REVELL

REVELL 68 CHEVY CHEVELLE SS 396 Manuel utilisateur

Schumacher

Schumacher Pro Cat Manuel utilisateur

Tamiya

Tamiya TT-01 TYPE E Manuel utilisateur

Eduard

Eduard Krupp Protze 6x4 1/48 Manuel utilisateur

New Bright

New Bright 61072UEP Manuel utilisateur

Team Durango

Team Durango DEX410v5 Manuel utilisateur

Jamara

Jamara Mercedes Actros Muldenkipper 2,4 GHz Manuel utilisateur

PLAYMOBIL

PLAYMOBIL 9536 Manuel utilisateur

Atomic

Atomic BZ3 Manuel utilisateur

Aiyaplay

Aiyaplay 370-290V00 Manuel utilisateur

Power Wheels

Power Wheels GRJ53 Manuel utilisateur

ZEROTRIBE

ZEROTRIBE Zetricks ZT1144 Manuel utilisateur

INJUSA

INJUSA 412 Manuel utilisateur

Maverick

Maverick MSC-30BR-WP Manuel utilisateur

Land of B.

Land of B. Rollin' Riders Manuel utilisateur
