SERVICE BULLETIN COMP. SYSTEMS

Issued by Canon Europa N.V.

MODEL: CanoScan N340P/N640P No.: I/O-205

(MJ-H30-00-001E)

Date: 25.08.00

SUBJECT: TECHNICAL INFORMATION

1. OUTLINE

A Service Manual for CanoScan N340P/N640P will not be issued. The specifications, parts list and

unique parts are informed as attached. Refer to the CanoScan FB330/FB630 series service manual

for further details.

2. DETAILS

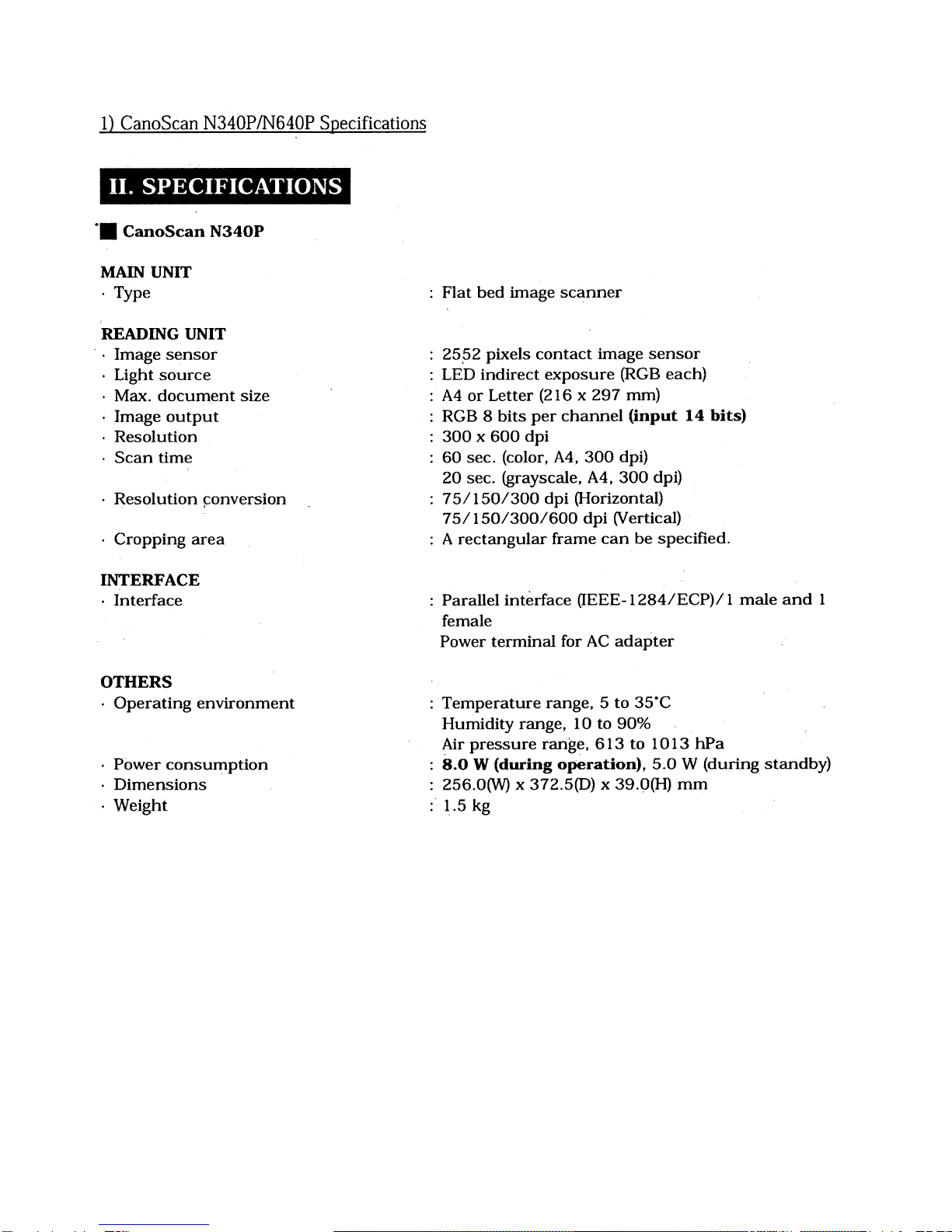

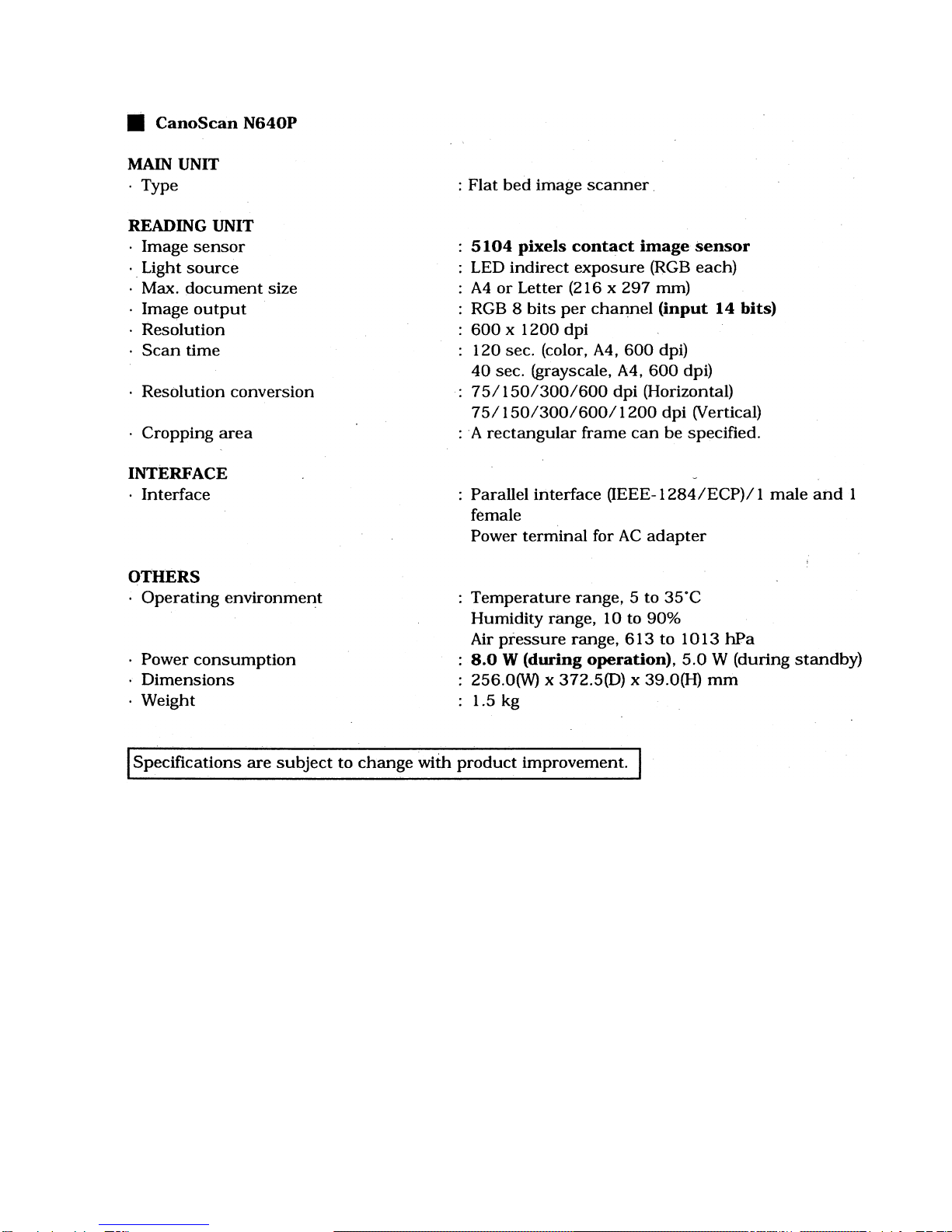

1) CanoScan N340P/N640P Specifications: P.2-3

* Changed items from CanoScan FB330/FB630 are emphasized by gothic.

2) Changed parts

a. Spacer: P.4

b. Main PCB: P.5

3) Parts list: P.6-9

COMP. SYSTEMS - 2 - I/O-205

COMP. SYSTEMS - 3 - I/O-205

COMP. SYSTEMS - 4 - I/O-205

COMP. SYSTEMS - 5 - I/O-205

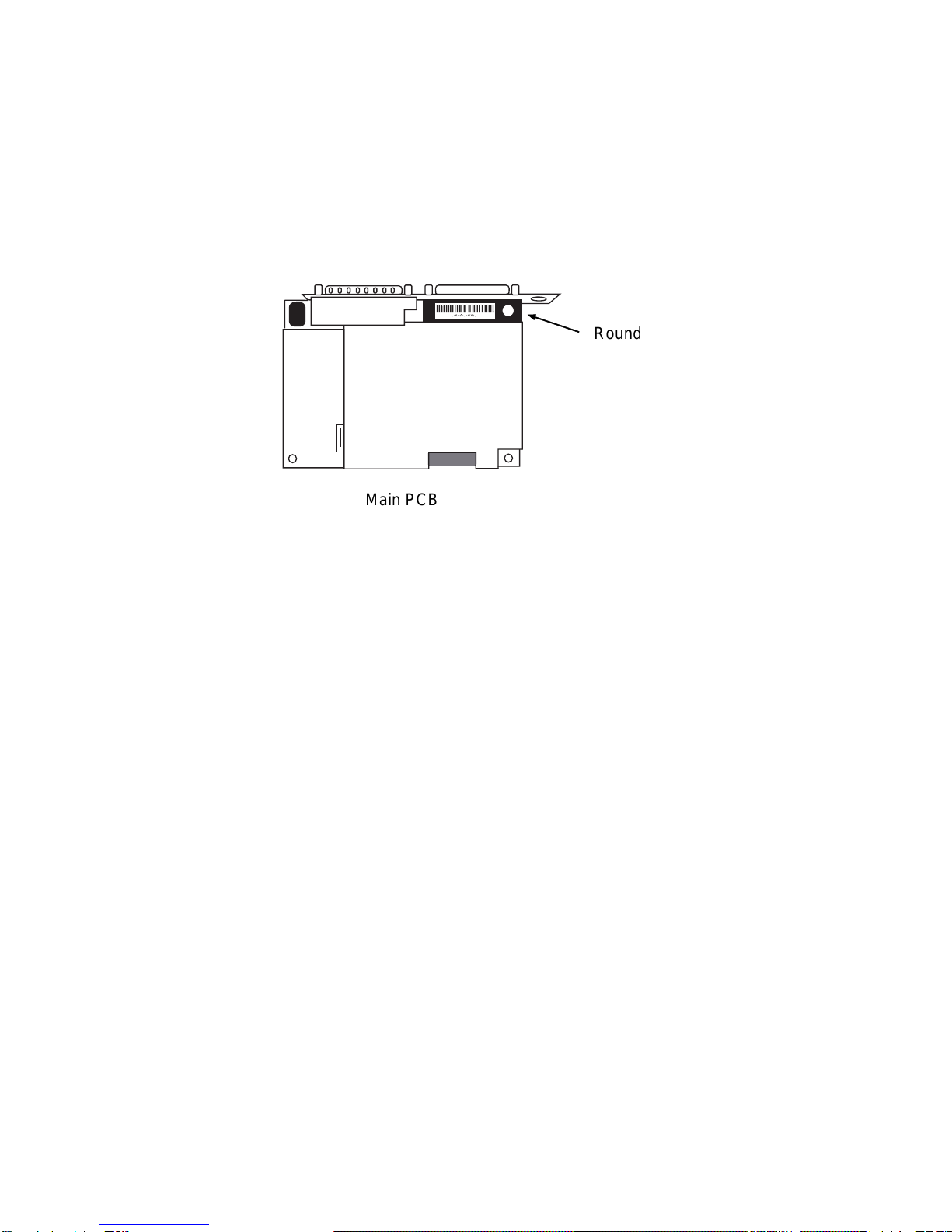

b. Main PCB

Round color label is attached beside a bar code to identify the main PCB for CanoScan N340P or

CanoScan N640P.

CanoScan N340P : Yellow

CanoScan N640P : Green

.-0-+*-.-0/0+,

Main PCB

Round color label

COMP. SYSTEMS - 6 - I/O-205

3) Parts List

ACCESSORY

FIGURE P01

COMP. SYSTEMS - 7 - I/O-205

FIGURE

KEY NO. DESCRIPTION SERIAL NUMBER/REMARKS

PART NUMBER R

P01-01

104-0095-0SP

FH3-2619-000

FH3-2620-000

FH3-2621-000

FH3-2624-000

FH3-2622-000

FH3-2623-000

FH3-2626-000

FH3-2625-000

SZ9-9066-000

FG6-5115-000

CABLE, INTERFACE

ADAPTOR, AC

CORD, AC

STAND ASSEMBLY

JPN

CND, LA

EUR, LA, SIN

KOR, HK

AUS

ARG

CHINA

COMP. SYSTEMS - 8 - I/O-205

N340P/N640P MAIN BODY

FIGURE P10

12 13

LTR

A4LTR

COMP. SYSTEMS - 9 - I/O-205

FIGURE

KEY NO. DESCRIPTION SERIAL NUMBER/REMARKS

PART NUMBER R

P10-01

FF6-0821-000

FF6-0823-000

FG6-6811-000

FG6-6812-000

FH7-7555-000

FH7-7556-000

071-0021-0SP

FG6-6809-000

FG6-6810-000

NPN

057-0016-0SP

053-0088-0SP

NPN

FB5-7786-000

SZ9-9067-000

SZ9-9068-000

FG6-6808-000

FG6-6807-000

FB5-7785-000

NPN

DOCUMENT COVER ASSEMBLY

PLATEN GLASS ASSEMBLY

SPACER SET

CONTACT IMAGE SENSOR

SPRING

SENSOR DRIVE ASSEMBLY

SLIDING ROD

WIRE, DRIVE

HOOK

BASE FRAME

LOCK, CARRIAGE

SCREW, M3X5, SELF-TAPP

SCREW, M3X6, SELF-TAPP

MAIN PCB ASSEMBLY

SEAL

COVER, CORE

N340P

N640P

N340P

N640P

N340P

N640P

N340P

N640P
