Canon BJC-50 Mode d’emploi

BJC-50

PARTS

CATALOG

Canon

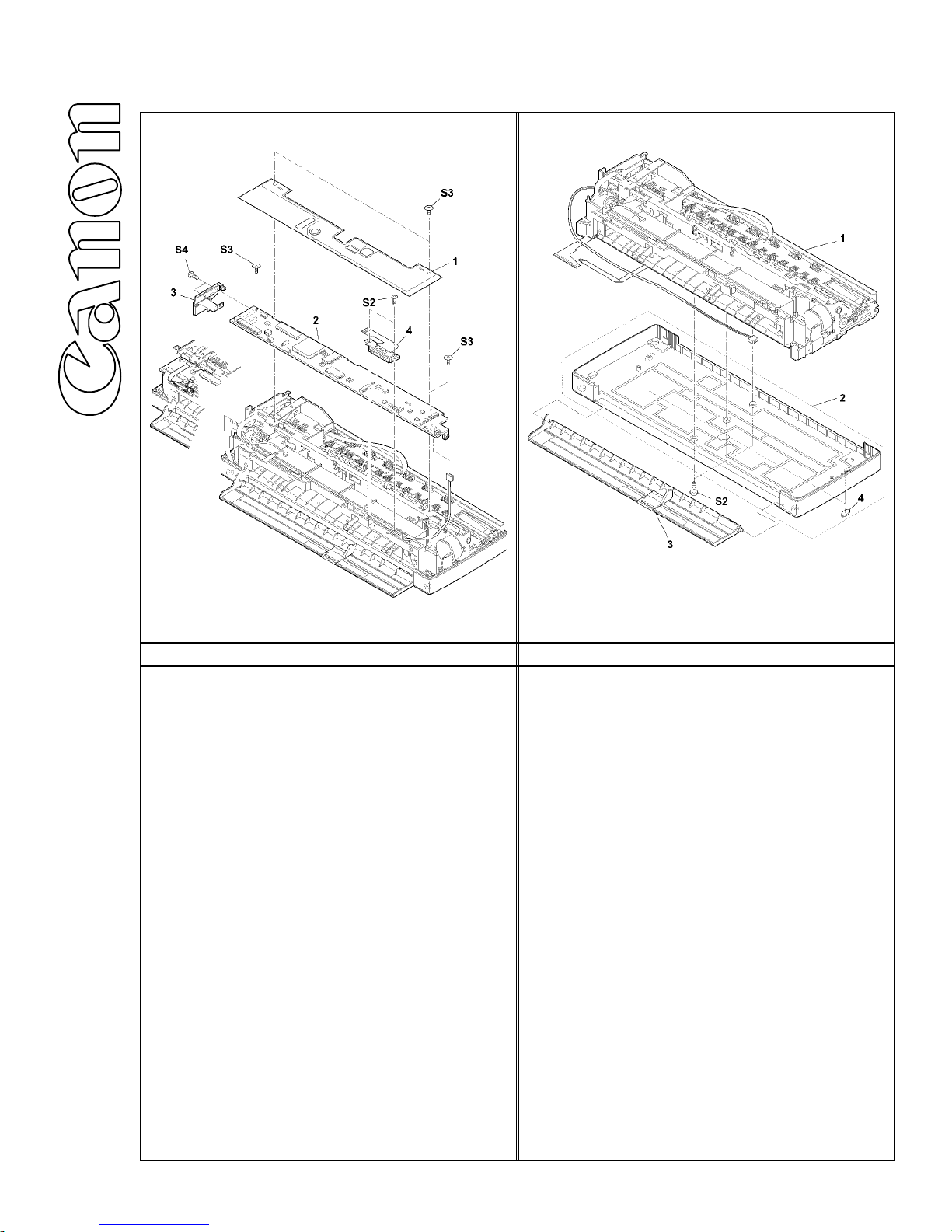

Parts Catalog BJC-50

NUM. PART # DESCRIPTION NUM. PART # DESCRIPTION

1 of 3

FIGURE 1 PRINTER SET FIGURE 2 UPPER CASE

1 - 1 NPN BLACK BJ CARTRIDGE PACK

COLOR BJ CARTRIDGE PACK

2 NPN CARTRIDGE CONTAINER

3 QH3-3788-000 AC ADAPTOR: 100V~240V 50/60HZ

(OUTPUT 13VDC, 1.8A)

4 NPN COLOR INK CARTRIDGE

5 NPN BLACK INK CARTRIDGE

6 NPN LITHIUM ION BATTERY

7 QH8-0080-000 I/F CABLE

2 - 1 QG5-1125-000 HEAD COVER UNIT

2 QB1-3225-000 COVER, HEAD

3 QB1-3226-000 FILM, INSTRUCTION

4 QG5-1124-000 UPPER CASE UNIT

5 QB1-3218-000 UPPER CASE

6 QB1-3224-000 COVER, CONNECTOR

7 QB1-3223-000 FILTER, IRDA

8 QB1-3221-000 SWITCH 2

9 QB1-3220-000 SWITCH 1

10 QB1-3234-000 COVER, ASF

11 QB1-3190-000 STOPPER, BIG

12 QB1-3191-000 STOPPER, SMALL

13 QB1-3192-000 SWITCH, LOCK (NOT SHOWN)

Parts Catalog BJC-50

NUM. PART # DESCRIPTION NUM. PART # DESCRIPTION

2 of 3

FIGURE 3 CONTROL BOARD FIGURE 4 PRINT UNIT & LOWER CASE UNIT

3 - 1 QB1-3193-000 FILM, PROTECTION

2 QG2-2982-000 CONTROL PCB ASS’Y

3 QG2-2981-000 IRDA UNIT

4 QH7-8947-000 CONNECTOR, ASF

4 - 1 QG5-1117-000 PRINT UNIT

2 QF5-0373-000 LOWER CASE UNIT

3 QG5-1126-000 TRAY UNIT

4 QB1-1135-000 FOOT, RUBBER (B)

NOT SHOWN

5 QB1-3240-000 BUSHING, LEFT

6 QB1-1058-000 CLIP, BUSHING

Parts Catalog BJC-50

NUM. PART # DESCRIPTION NUM. PART # DESCRIPTION

3 of 3

FIGURE 5 PRINTER BASE UNIT FIGURE 6 AC ADAPTER

6 - 1 QH3-3349-000 AC ADAPTOR: 100V~240V 50/60HZ

(OUTPUT 13VDC, 1.8A)

2 WT3-5079-000 CORD, POWER (220V-240V)

3 WT3-5080-000 CORD, POWER (220V-240V,UK)

4 WT3-5081-000 CORD, POWER (220V-240V, AUST)

5 WT3-5082-000 CORD, POWER (100V )

WT3-5085-000 CORD, POWER (250V, CHN)

WT3-5086-000 CORD, POWER

5 - 1 NPN CHASSIS UNIT

2 QG5-1122-000 PRINTER BASE UNIT

3 QG5-1130-000 PINCH ROLLER UNIT

4 QB1-3207-000 SPRING, COIL
