Canon Speedlite 380EX Mode d’emploi

PARTS

CATALOG

SPEEDLITE 380EX C50-0721

REF.NO.C50-0721

P A R T S L I S T

Pg.1

Report.No.

NEW

PARTS NO.

CLASS

QTY DESCRIPTION

Y12-6185-000 E1SPACER

Y12-9470-000 E2SPRING, COIL

Y17-0472-000 E2PIN, CLICK

Y17-2009-000 E1WHEEL, PIVOT(R)

Y17-2051-000 4SCREW

Y17-2052-000 8SCREW

Y17-2429-000 D1COVER, TOP

Y17-2430-000 D1COVER, BOTTOM

Y17-2431-000 D1COVER, FRONT

Y17-2437-000 D1PANEL, FRESNEL

Y17-2438-000 D1PANEL, AF LED

Y17-2451-000 E1SPACER

Y17-2458-000 4SCREW

Y17-2556-000 E1PCB(F)

Y19-0528-000 D1WHEEL, PIVOT(L)

Y19-0572-000 D2COVER, RUBBER

Y19-0574-000 D1COVER ASS'Y, BATTERY

REF.NO.C50-0721

P A R T S L I S T

Pg.2

Report.No.

NEW

PARTS NO.

CLASS

QTY DESCRIPTION

CA4-3692-000 D2CONTACT, BATTERY

CF4-0497-000 C2CONTACT, ASS'Y, BATTERY

CY1-4247-000 D1PCB ASS'Y(A)

CY1-4248-000 D1PCB ASS'Y(C)

Y17-0483-000 D1BUTTON, TEST

Y17-0527-000 D1FILTER

Y17-0528-000 D1FILTER, ND

Y17-0530-000 E1TAPE, DOUBLE-SIDED

Y17-2017-000 D1PLATE, MAIN SWITCH

Y17-2051-000 5SCREW

Y17-2063-000 D2BALL

Y17-2073-000 E2SPRING, COIL

Y17-2433-000 E1CASE, BATTERY

Y17-2447-000 D1PLATE, REAR

Y17-2448-000 E1PLATE, CONTROL SWITCH

Y17-2450-000 E1STICKER, BATTERY

Y17-2455-000 E1INSULATOR

Y17-2459-000 3SCREW

Y17-2460-000 4SCREW

Y17-2558-000 D1CAPACITOR, AL-EL MAIN

Y17-2559-000 D1CONNECTOR, OPTICAL

Y19-0526-000 D1SWITCH ASS'Y, MAIN

Y19-0568-000 D1PCB ASS'Y(B)

Y19-0573-000 D1SWITCH ASS'Y, CONTROL

Y19-0576-000 D1COVER ASS'Y, REAR

REF.NO.C50-0721

P A R T S L I S T

Pg.3

Report.No.

NEW

PARTS NO.

CLASS

QTY DESCRIPTION

Y17-0497-000 E1REFLECTOR, MAIN

Y17-0527-000 D1FILTER

Y17-1050-000 E1BUSH, MOUNTING

Y17-2005-000 E1HOLDER, ZOOM MOTOR

Y17-2007-000 E1SHAFT, ZOOM

Y17-2029-000 E1SPRING, COIL

Y17-2037-000 E1PIN, ZOOM

Y17-2048-000 8SCREW

Y17-2056-000 2SCREW

Y17-2159-000 D1MOTOR, ZOOM

Y17-2436-000 D1PANEL, FRONT

Y17-2439-000 E1HOUSING, XENON LAMP

Y17-2440-000 D1FRAME, MAIN LAMP

Y17-2441-000 E1CASE, SENSOR

Y17-2445-000 E1HOLDER, PANEL

Y17-2452-000 E1CUSHION

Y17-2568-000 D1LAMP, XENON

AS-592 Y17-2597-000 D1PHOTO DIODE

Y19-0533-000 D1SWITCH ASS'Y, ZOOM

Y19-0570-000 D1PCB ASS'Y(D)

AS-585 Y19-0571-000 D1PCB ASS'Y(E)

Y19-0577-000 D1PCB ASS'Y(G)

REF.NO.C50-0721

P A R T S L I S T

Pg.4

Report.No.

NEW

PARTS NO.

CLASS

QTY DESCRIPTION

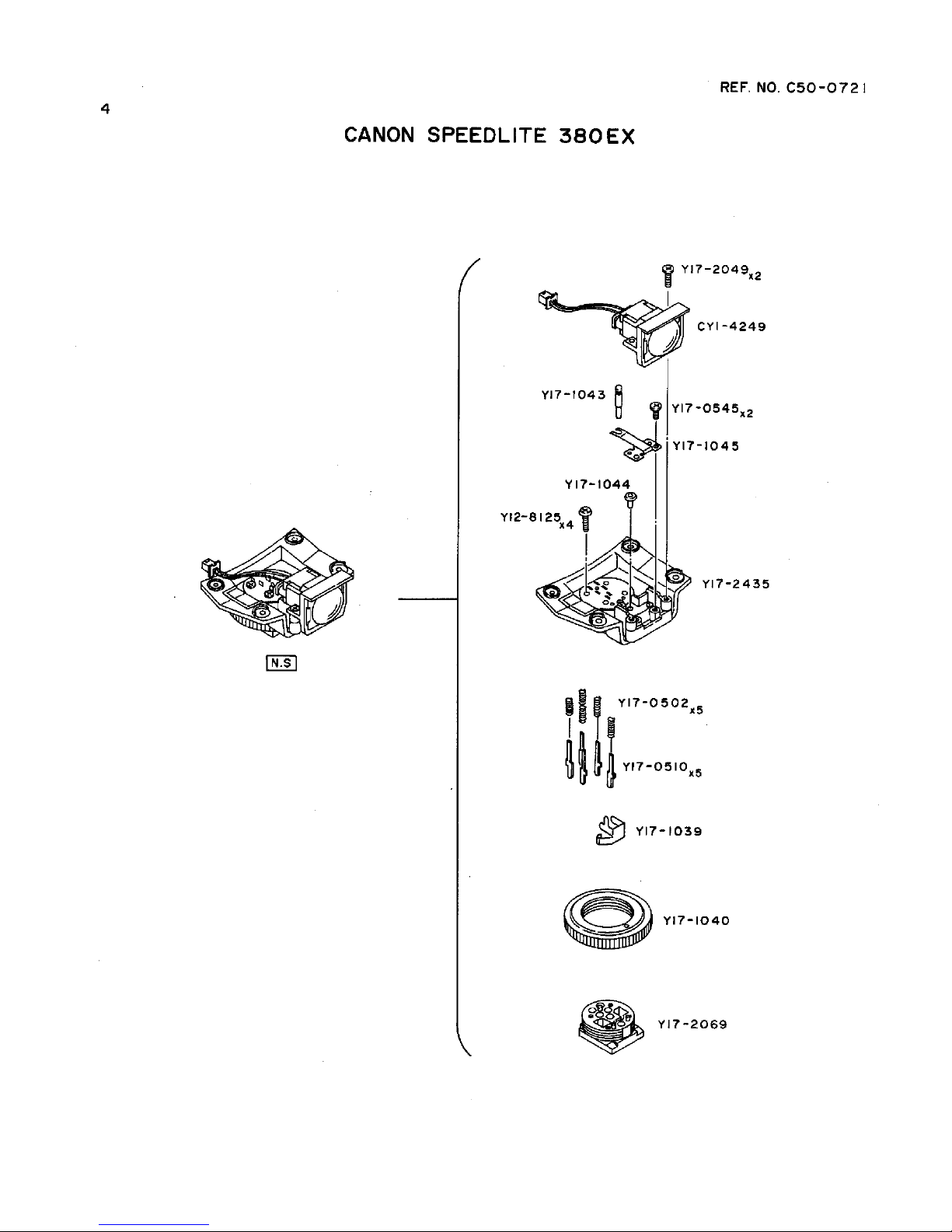

CY1-4249-000 D1LED UNIT, AF

Y12-8125-000 4SCREW

Y17-0502-000 D5SPRING, COIL

Y17-0510-000 D5CONTACT, SHOE

Y17-0545-000 2SCREW

Y17-1039-000 D1CONTACT, SHOE(-)

Y17-1040-000 D1NUT, SHOE

Y17-1043-000 D1PIN, SHOE LOCK

Y17-1044-000 D1PIN, LOCK

Y17-1045-000 D1CONTACT, SHOE LOCK

Y17-2049-000 2SCREW

Y17-2069-000 C1SHOE

Y17-2435-000 D1CASE, SHOE

REF.NO.C50-0721-000

E L E C T R I C P A R T S L I S T Pg.5

REPORT NO. PARTS NO. CLASS QTY DESCRIPTION

AS-586 WA3-6458-000 1 EEPROM

Y17-2560-000 1 LEAD ASS'Y CN-1

Y17-2561-000 1 LEAD ASS'Y CN-2

Y17-2562-000 1 LEAD ASS'Y CN-3

Y17-2563-000 1 LEAD ASS'Y CN-4

Y17-2564-000 1 LEAD ASS'Y CN-5

Y17-2565-000 1 LEAD ASS'Y CN-6

Y17-2566-000 1 LEAD ASS'Y CN-7

Y17-2567-000 1 LEAD ASS'Y CN-8
