ITALIANO
⚠NON COMPATIBILE CON IL SISTEMA RIO VERSIONE 1.0
Per accedere al video di installazione usare il QR code.
Avvertenze generali
Prima di iniziare l’installazione, leggere
attentamente le istruzioni ed eseguire gli
interventi come specificato dal costruttore.
L’installazione, la programmazione, la
messa in servizio e la manutenzione del di-
spositivo devono essere eettuate soltanto
da personale tecnico qualificato e opportu-
namente addestrato, nel rispetto delle nor-
mative vigenti, ivi comprese le osservanze
sulla prevenzione infortuni e lo smaltimento
imballaggi. La modifica del progetto o della
configurazione del dispositivo senza la con-
sultazione del fabbricante o del suo rappre-
sentante autorizzato può creare situazioni
pericolose.
Came S.p.A. non può considerarsi respon-
sabile per eventuali danni causati da un
uso improprio, erroneo o irragionevole del
prodotto.
Prima di eettuare qualunque operazione
di pulizia o di manutenzione, togliere l’ali-
mentazione al dispositivo.
L’apparecchio dovrà essere destinato uni-
camente all’uso per il quale è stato espres-
samente concepito.
Il costruttore non può essere considerato
responsabile per eventuali danni derivanti
da usi impropri, erronei e irragionevoli.
L’installazione deve essere eseguita a re-
gola d’arte in modo da mantenere il conte-
nitore pulito e sigillato.

FA00947M4A - 11/2017
FA00947M4A - 11/2017
Descrizione
Modulo Wireless per il controllo di uno o due bordi sensibili
comunicanti con la scheda di controllo RIOCT8WS o RIOC-
N8WS, completo di buzzer per segnalare batterie scariche o
problemi di comunicazione radio.
Componenti principali della scheda
①Buzzer
②LED di segnalazione CH1 e CH2
③Pulsanti di programmazione T1 e T2.
④Morsetti per il collegamento dei bordi sensibili
Componenti principali del contenitore
⑤Base del contenitore
⑥Coperchio del contenitore
⑦Vite di fissaggio della scheda
⑧Vite di fissaggio del coperchio
⑩Scheda
Dati tecnici
Tipo RIOED8WS
Alimentazione ( V DC) 3
Assorbimento in stand-by (μA) 80
Tipo RIOED8WS
Assorbimento in trasmissione (mA) 15
n.1 batteria al litio CR123A (mAh) 1700
*Durata batteria (mesi) 24
Frequenza radio (MHz)
868.95
Portata radio in campo libero (m) 30 max.
Portata infrarosso (m) 10
** Portata radio in campo libero (m) 30 max.
Potenza di trasmissione (dBm) 10 max.
Materiali PC-ABS
*La durata della batteria è calcolata su una media annua di
20 manovre al giorno.
** Non posizionare la scheda RIOCN8WS o RIOCT8WS
dietro a muri, recinzioni metalliche o altri ostacoli che
potrebbero disturbare la comunicazione radio.
Installazione e collegamenti /
⚠Fissare il modulo wireless RIOED8WS in prossimità della
scheda RIOCN8WS o RIOCT8WS, in modo da non avere
ostacoli in metallo o in cemento.
- Fissare la base ⑤sulla superficie prescelta con adeguata

FA00947M4A - 11/2017
FA00947M4A - 11/2017
bulloneria.
- Inserire la scheda ⑩nel contenitore ⑨.
- Fissare con la vite fornita ⑦.

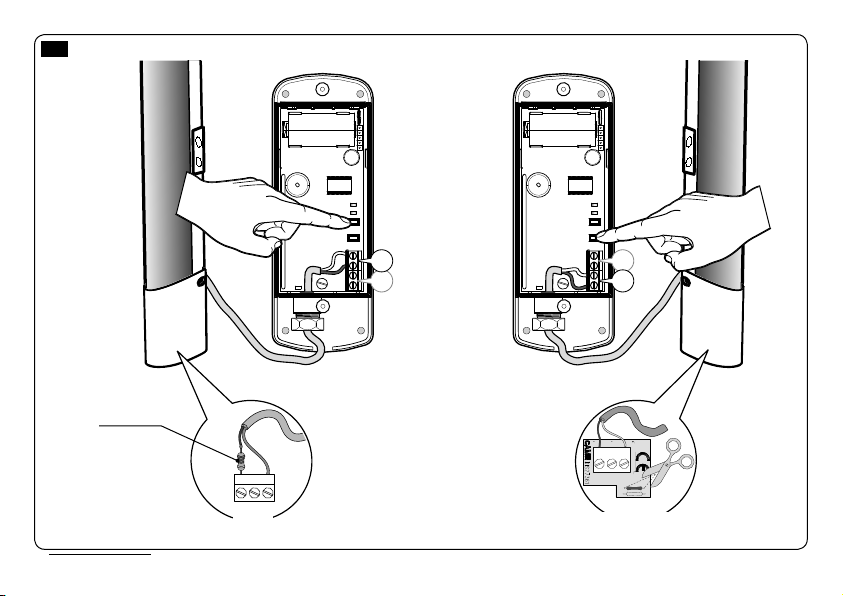

- Bordi sensibili resitivi: collegare i bordi serie DFWN ai
morsetti IN1, tagliando la resistenza come indicato ⑪.
- Bordi sensibili NON resitivi: collegare i bordi serie DF
ai morsetti IN2, aggiungendo la resistenza da 8,2 kΩ
fornita ⑫.
- Memorizzare il modulo wireless RIOED8WS nella scheda
RIOCT8WS o RIOCN8WS (vedi capitolo MEMORIZZAZIONE).
- Procedere con le verifiche funzionali (vedi manuale di
RIOCT8WS o RIOCN8WS).
- Chiudere il contenitore agganciando dall’alto il coperchio e
fissandolo con la vite fornita ⑧.
Memorizzazione
Inserire le batterie su tutti gli accessori da memorizzare.
⚠Dopo 3 minuti i dispositivi entrano in modalità stand-by;
per riattivarli, premere T1 o T2 per un secondo.
Verificare che i LED CH1 e CH2 lampeggino simultaneamen-
te di rosso, altrimenti eettuare un RESET (vedi PROCEDURA
DI RESET).
Memorizzazione T1
Premere il tasto T1 per un secondo sulla scheda RIOE-
D8WS: i LED CH1 e CH2 lampeggeranno alternativamente
di rosso. Premere il tasto PROG della scheda RIOCN8WS o
RIOCT8WS per un secondo: i LED WIRELESS della scheda
RIOCN8WS o RIOCT8WS da lampeggianti si spegneranno e
il LED CH1 sulla scheda RIOED8WS farà un lampeggio blu
e poi si spegnerà.
Memorizzazione T2
Premere il tasto T2 per un secondo sulla scheda RIOE-
D8WS: i LED CH1 e CH2 lampeggeranno alternativamente
di rosso. Premere il tasto PROG della scheda RIOCN8WS o
RIOCT8WS per un secondo: i LED WIRELESS della scheda
RIOCN8WS o RIOCT8WS da lampeggianti si spegneranno e
il LED CH1 sulla scheda RIOED8WS farà un lampeggio blu
e poi si spegnerà.
⚠Per interrompere la procedura di MEMORIZZAZIONE,
premere il tasto RESET.
Procedura di RESET
- Tenere premuto il pulsante T2 per circa 10 secondi sulla
scheda RIOED8WS, fino a quando i LED CH1 e CH2 lampeg-

FA00947M4A - 11/2017
FA00947M4A - 11/2017
geranno di rosso.
☞Se si sostituisce un dispositivo del sistema, è neces-
sario procedere con il RESET e la successiva RI-MEMO-
RIZZAZIONE di tutti i dispositivi del sistema.
Batterie
⚠Sostituire solo con batterie uguali o equivalenti.
⚠Tenere le batterie lontane dalla portata dei bambini. Se
ingerite contattare immediatamente un medico.
⚠La durata della batteria fornita dipende anche dal tem-
po di stoccaggio trascorso. Inserire le batterie al momen-
to della memorizzazione.
⚠Quando il dispositivo RIOED8WS ha le batterie quasi
scariche, emette un segnale acustico ogni 10 secondi.
Soluzione dei problemi
Consultare paragrafo: soluzione dei problemi della scheda
RIOCT8WS o RIOCN8WS.
Manutenzione
Pulire il modulo wireless con un panno inumidito; non uti-
lizzare solventi.
CAME S.p.A. dichiara che il modulo wireless RIO-
ED8WS è conforme alla direttiva 2014/53/UE. Il testo
completo della dichiarazione di conformità UE è disponi-
bile al seguente indirizzo Internet: www. came.com.
RIOED8WS abbinato a RIOCT8WS e insieme ad una
automazione (o quadro comando) con test di sicurezza
abilitato, è un dispositivo di sicurezza di categoria 2 (EN
954-1).
RIOED8WS abbinato a RIOCN8WS, è un dispositivo di
sicurezza di categoria 2 (EN 954-1).
Dismissione e smaltimento. Non disperdere nell’am-
biente l’imballaggio e il dispositivo alla fine del ciclo di
vita, ma smaltirli seguendo le norme vigenti nel paese
di utilizzo del prodotto. I componenti riciclabili riportano
simbolo e sigla del materiale.
i dati e le informazioni indicate in questo manuale sono
da ritenersi suscettibili di modifica in qualsiasi momento
e senza obbligo di preavviso.
le misure, se non diversamente indicato, sono in mil-
limetri.

FA00947M4A - 11/2017
FA00947M4A - 11/2017
ENGLISH
⚠INCOMPATIBLE WITH RIO SYSTEM VERSION 1.0
To access the installation video, use the QR code.
General Precautions
Before installing, carefully read the instruc-
tions and follow the process explained by
the manufacturer.
Installing, programming, commissioning
and maintenance of this device must be
only done by qualified, specifically trained
technicians, and in full compliance with
any applicable regulatory provisions, in-
cluding workplace safety and waste dis-
posal standards and regulations. Modifying
the project or set up of the device without
first checking with the manufacturer or au-
thorized dealer may be hazardous.
Came S.p.A. is not liable for any damage
caused if the product is used improperly,
wrongfully or unreasonably.
Before carrying out any cleaning or main-
tenance operation, disconnect the device
from the power supply.
The equipment must be destined solely
for the use for which it was expressly de-
signed.
The manufacturer can not be held liable for
any damage resulting from improper, un-
reasonable, and/or erroneous use.
Install in state-of-the-art fashion, so that
the casing remains clean and watertight.

FA00947M4A - 11/2017
FA00947M4A - 11/2017
Description
Wireless module for controlling one or two sensitive safety-
edges that communicate with the RIOCT8WS or the RIOC-
N8WS control card, complete with buzzer for warning that
the batteries are flat or that there are radio communications
issues.
Main control-card components
①Buzzer
②CH1 and CH2 warning LED
③Programming buttons T1 and T2.
④Terminals for connecting the sensitive safety-edges
Main casing components
⑤Casing base
⑥Casing cover
⑦Card-fastening screw
⑧Cover fastening screw
⑩Board
Technical data
Type RIOED8WS
Power supply (V DC) 3
Type RIOED8WS
Stand-by absorption (μA) 80
Current draw in transmission (mA) 15
One CR123A (mAh) lithium battery 1700
*Battery life (months) 24
Radio frequency (MHz)
868.95
Radio range over clear areas (m) 30 max.
Infrared range (m) 10
** Radio range over clear areas (m) 30 max.
Transmission power (dBm) 10 max.
Materials PC-ABS
*The battery duration is calculated on a yearly average of
20 daily-maneuvers.
** Do not place the RIOCN8WS or the RIOCT8WS card
behind walls, metal fences or any other obstructions that
could interfere with radio communications.
Installation and connections /
⚠Fit the RIOED8WS photocells near the RIOCN8WS or
the RIOCT8WS card, so as not to have any metal or cement
obstructions.
