C-LOGIC 400-TC Manuel utilisateur
C-LOGIC 400-TC
SKU: CLOGIC400TCCBINT
Termostato digital
Digital Thermostat
Manual de instrucciones
Instructions manual
C-LOGIC 400-TC
- 2 -
ÍNDICE
Descripción......................................................................................................... 3
Datos técnicos.................................................................................................... 3
Características.................................................................................................... 3
Descripción de las teclas.................................................................................... 3
Funciones y símbolos......................................................................................... 4
Visualización de la pantalla ................................................................................ 4
Ajuste de hora y del programa automático......................................................... 5
Periodos del programa automático..................................................................... 5
Ajustes avanzados (Sugerencia: operado por un especialista).......................... 6
Diagrama de conexión........................................................................................ 7
Instalación .......................................................................................................... 7
INDEX
Description.......................................................................................................... 9
Technical data..................................................................................................... 9
Features ............................................................................................................. 9
Button description............................................................................................... 9
Functions and symbols..................................................................................... 10
Screen display.................................................................................................. 10
Time and automatic program setting .................................................................11
Time interval programming................................................................................11
Advanced setting (Suggestion: operated by technician) .................................. 12
Connection diagram ......................................................................................... 13
Installation ........................................................................................................ 13
C-LOGIC 400-TC ES
- 3 -
Descripción
Este diseño de termostato digital cubre la demanda del mercado. Es un
termostato con una gran pantalla LCD, fácil de manejar y una completa
funcionalidad, que se puede utilizar tanto para calefacción como para aire
acondicionado.
Datos técnicos
• Alimentación: 2 pilas AA 1,5V
• Corriente máxima: 3A
• Precisión: ±0.5ºC
• Rango de ajuste de temperatura: 5ºC-35ºC (por defecto)
• Rango de temperatura medida: 5ºC-99ºC
• Consumo: <0.3W
• Sensor de temperatura: NTC
• Dimensiones: 86x86x29 mm
Características
• Gran pantalla LCD con retroiluminación y visualización doble de temperatura.
• Visualización de hora (minutos, hora, día de la semana).
• Programación automática congurable en 6 periodos para los días laborables
y 2 periodos para el n de semana.
• Precisión de la visualización de la temperatura de la habitación: 0.5ºC.
• Precisión interna: 0.1ºC.
• Función de auto calibración de la temperatura de la habitación.
Descripción de las teclas
No. Símbolo Descripción
1Encendido / Apagado.
2SET Cambio entre modo automático y manual;
Pulsación larga para entrar en el menú de con-
guración del programa automático.
3OK Ajuste de hora: hora, minutos, día de la semana
4Tecla de incremento: temperatura, hora, ajustes.
5Tecla de decremento: temperatura, hora, ajustes.
C-LOGIC 400-TC ES
- 4 -
Funciones y símbolos
“ ” Control manual (Cuando parpadea el control manual es temporal;
cuando no se visualiza ningún símbolo el termostato sigue la programación
automática)
“ ” La calefacción está arrancada.
“ ” Indica la función anti congelación habilitada.
“ ” Primer periodo, al amanecer.
“ ” Segundo periodo, al abandonar la casa por la mañana.
“ ” Tercer periodo, al volver a casa al mediodía.
“ ” Cuarto periodo, al salir de casa al mediodía.
“ ” Quinto periodo, al regresar a casa de noche.
“ ” Sexto periodo, al anochecer.
“ ” Bloqueo de pantalla (Se activa si esa función está habilitada y se
mantiene pulsada la tecla “OK”.

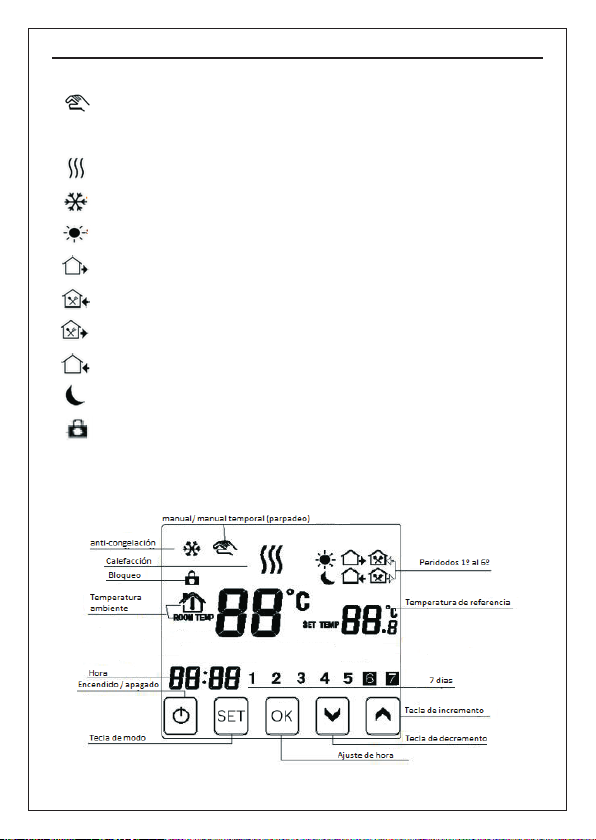

Visualización de la pantalla
C-LOGIC 400-TC ES
- 5 -
Ajuste de hora y del programa automático
1) Ajuste de tiempo
Presione la tecla “OK” para entrar en la opción de ajuste de hora. Presione
las teclas “ ” y “ ” para ajustar la hora, los minutos y el día de la semana.
Presione la tecla “OK” para conrmar un parámetro y avanzar al siguiente.
2) Ajuste del programa automático
Presione durante 5 segundos la tecla “SET” para entrar en el modo de ajuste
del programa automático.
El primer paso es ajustar los días que desea que se repita la programación para
días laborales. Puede seleccionar “12345” (De lunes a viernes), “123456” (De
lunes a sábado) y “1234567” (De lunes a domingo) con las teclas“ ” y “ ”.
Para conrmar la selección realizada presione la tecla “SET”.
El segundo paso es realizar el ajuste de los periodos de tiempo y las
temperaturas de referencia. Para cada periodo alterne entre temperatura, hora
y minutos pulsando la tecla “OK” y realice el ajuste de cada parámetro con las
teclas “ ” y “ ” . Para conrmar los parámetros de un periodo y continuar
con el siguiente, presione la tecla “SET”.
Una vez congurados los periodos de los días laborales se proceder a congurar
los 2 periodos del n de semana.
Periodos del programa automático
Periodo Símbolo Hora de inicio
por defecto
Temperatura por
defecto
Días
laborales
106:00 20ºC
208:00 15ºC
311:30 15ºC
412:30 15ºC
517:30 22ºC
622:00 15ºC
C-LOGIC 400-TC ES
- 6 -
Periodo Símbolo Hora de inicio
por defecto
Temperatura por
defecto
Fín de
semana
108:00 22ºC
223:00 15ºC
Nota: Para eliminar el control de temperatura durante un periodo, ajuste la
temperatura a “00”.
Ajustes avanzados (Sugerencia: operado por un especialista)
Con el termostato apagado, mantenga presionada la tecla “ ” y pulse la tecla
“” para acceder al menú de ajustes avanzados. Cada parámetro se puede
cambiar con las teclas “ ” y” ” y conrmar con la tecla “SET”, avanzando
al siguiente parámetro. Los parámetros ajustables en este menú son los
siguientes:
No Símbolo Descripción Rango de ajuste Valor por
defecto
1 dIF Histéresis de
temperatura 0.5ºC – 4.5ºC 1.0ºC
2 SUH
Valor superior
de ajuste de
temperatura
5ºC – 99ºC 3. 35ºC
3 SUL
Valor inferior
de ajuste de
temperatura
5ºC – 99ºC 4. 5ºC
4 AdJ
Ajuste de
temperatura
medida
(Compensación)
-5ºc – 5ºC 5. 0.0ºC
5 FrE Función anti
congelación
00: Función anti congelación
deshabilitada 01: Función
anti congelación habilitada
00
6 LOC Función de
bloqueo
00: Bloqueo deshabilitado
01: Bloqueo parcial
02: Bloqueo total
00
7FAC
Ajuste a
valores de
fabrica
08: Mantener ajustes actuales
00: Reajustar a valores de
fábrica
08
C-LOGIC 400-TC ES
- 7 -

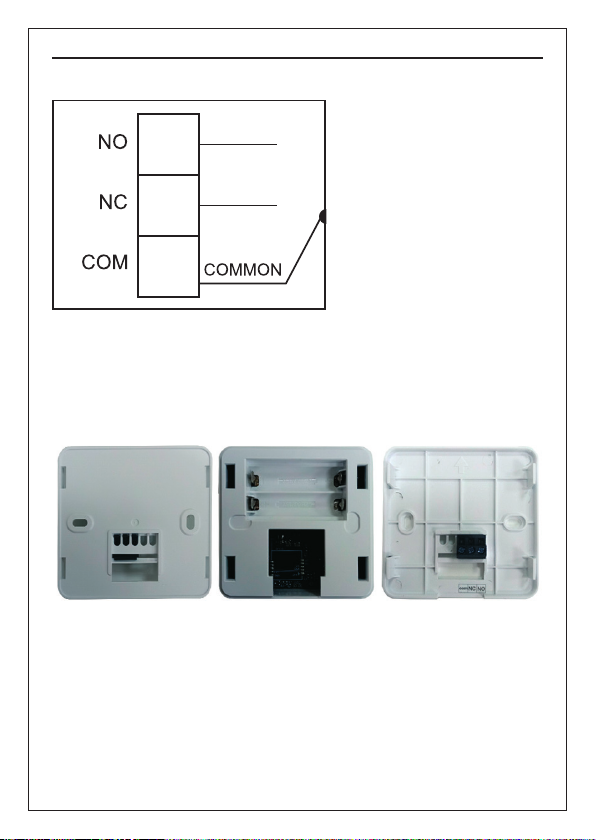

Diagrama de conexión
NC: Contacto normalmente cerrado
COM: Terminal común de entrada
NO: Contacto normalmente abierto
Instalación
1) Abra la tapa trasera del termostato. Fije la tapa trasera en la pared mediante
dos tornillos introduciendo el cableado requerido a través del orico de la
misma. Se recomienda dejar 20 cm de cableado para la correcta conexión.
2) Coloque dos pilas AA y conecte los cables en los terminales de entrada.
3) Finalmente, encaje la parte frontal del termostato en la caja trasera.
C-LOGIC 400-TC
Digital Thermostat
Instructions manual EN
- 9 -
C-LOGIC 400-TC EN
Description
This digital thermostat aims at market demand. It is a thermostat with a large
LCD screen, easy to operate and full functionality, which can be used to control
heating or cooling units.
Technical data
• Power supply: 1,5V x 2 AA batteries
• Max. current: 3A
• Accuracy: ±0.5ºC
• Set-point temperature range: 5ºC-35ºC (by default)
• Temperature range: 5ºC-99ºC
• Consumption: <0.3W
• Temperature sensor: NTC
• Dimensions: 86x86x28 mm
Features
• Large LCD screen with backlight display and double temperature display
mode.
• Time display (minutes, hours, weekdays).
• Automatic programming with 6 intervals for weekdays and 2 intervals for
weekend.
• Room temperature display precision: 0.5ºC.
• Inner precision: 0.1ºC.
• Room temperature automatically calibration function.
Descripción de las teclas
No. Symbol Description
1Power on / off
2SET Switch over auto/manual control;
Long press for entering into interval programming
setting.
3OK Time setting: hour, minutes, weekday
4Increasing key: temperature, hour, advanced
settings.
5Decreasing key: temperature, hour, advanced
settings.
- 10 -
C-LOGIC 400-TC EN
Functions and symbols
“ ” Manual control (temporary manual control when ashing; auto control
when no sign is displayed)
“ ” Heating is on.
“ ” Anti-freezing function is enabled.
“ ” First time interval, when getting up in the morning.
“ ” Second time interval, when going out in the morning.
“ ” Third time interval, when back home at noon.
“ ” Fourth time interval, when going out at noon.
“ ” Fifth time interval, when back home at night.
“ ” Sixth time interval, when sleeping at night.
“ ” Screen lock (The lock function must be enabled and it is necessary a
long press of the “OK” key.

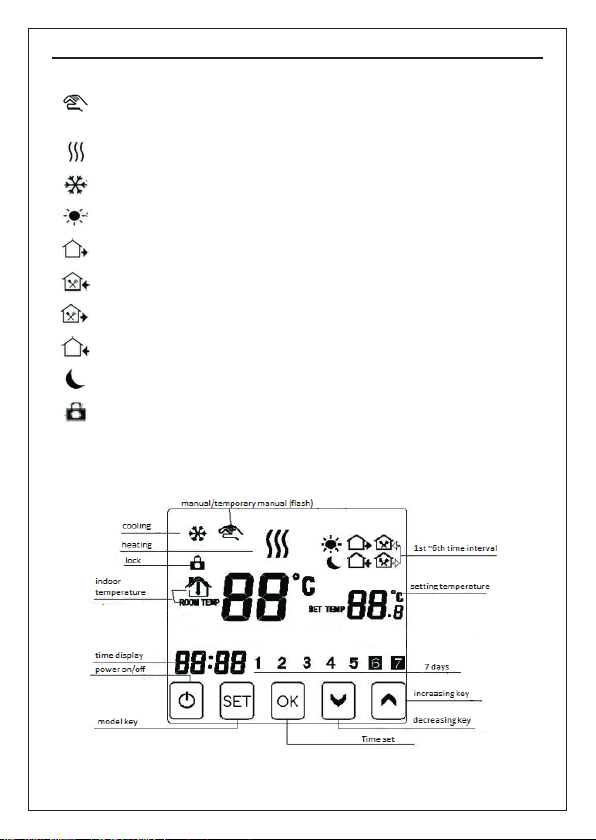

Screen display
