Bticino AXOLUTE Manuel utilisateur

349310

U0169D01PC11W30

AXOLUTE

Video Station

Manuale installatore • Installation manual

ITALIANO 3

ENGLISH 25

FRANÇAIS 47

ESPAÑOL 69

AXOLUTE

Video Station

1 Introduzione 4

1.1 Avvertenze e consigli 4

1.2 Contenuto della confezione 4

2 Descrizione 5

2.1 Vista frontale 5

2.2 Vista posteriore 6

3 Installazione 7

3.1 Posizionamento e fissaggio della cornice 7

3.2 Installazione a parete con base metallica a corredo 8

4 Configurazione rapida 9

5 Configurazione avanzata 12

5.1 Flessibilità nella composizione 12

5.2 Personalizzazione dei testi 13

5.3 Altre funzionalità 14

5.4 Collegamento al pc 15

6 Impostazioni 16

6.1 Menù configurazione 17

6.1.1 Opzioni 18

6.1.2 Configurazione posto interno 19

6.1.3 Reset 20

6.2 Modalità Push to talk 21

7 Come risolvere eventuali inconvenienti 22

8 Appendice 23

Indice

AXOLUTE

Video Station

1 Introduzione

1.1 Avvertenze e consigli

Prima di procedere con l’installazione è importante leggere attentamente il presente manuale.

La garanzia decade automaticamente per negligenza, uso improprio, manomissione per opera di

personale non autorizzato.

La Axolute Video Station:

– deve essere installata solo in ambienti interni;

– non deve essere esposta a stillicidio o a spruzzi d'acqua;

– deve essere collegata unicamente su sistemi videocitofonici digitali 2 fili BTicino.

1.2 Contenuto della confezione

La confezione contiene:

• Axolute Video Station

• Base in metallo per installazione a parete

• CD contenente Istruzioni d’Uso e Manuale Installatore

AXOLUTE

Video Station

2.1 Vista frontale

2 Descrizione

1 - Display LCD a colori; visualizza i menù che guidano le operazioni di utilizzo e programmazio-

ne, mostra le immagini riprese dal posto esterno o da altre telecamere

2 - Tastiera di navigazione; permette la navigazione all’interno dei menù, la conferma o l’annulla-

mento delle operazioni di programmazione

3 - Altoparlanti; per la diffusione di voce e suono stereo

4 - Tasto connessione; attiva/disattiva la connessione

5 - Microfono

6 - Led connessione

7 - Led esclusione chiamata

8 - Led serratura

9 -

Tasto serratura; permette l'attivazione dell'elettroserratura del posto esterno associato o connesso

10 - Tasti funzioni Videocitofoniche

678

2.2 Vista posteriore

1 - Collegamento al BUS del sistema digitale 2 fili Bticino

2 - Sede dei configuratori

3 - Microinterruttore ON/OFF di terminazione di tratta

4 - Connettore Mini-USB per il collegamento al PC

5 - Connettore per alimentazione supplementare

2 Descrizione

AXOLUTE

Video Station

3 Installazione

3.1 Posizionamento e fissaggio della cornice

1 - Allentare le quattro viti di fissaggio e far rientrare i fermi;

2 - inserire la cornice prestando attenzione al corretto posizionamento;

3 - riposizionare i fermi nell'apposita guida ed avvitare le viti di fissaggio

3 Installazione

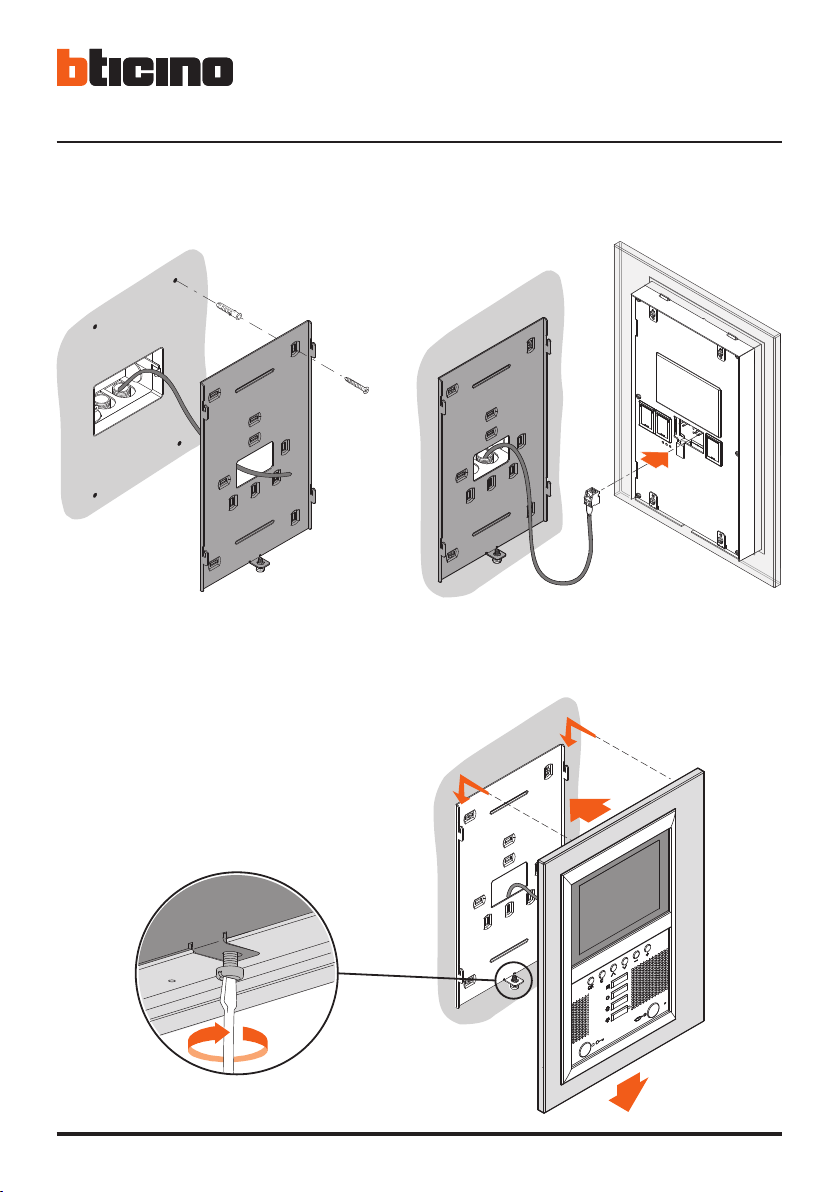

3.2 Installazione a parete con base metallica a corredo

Per il fissaggio della base utilizzare tasselli ad espansione e viti di dimensione adeguata.

Non fissare la base direttamente alla scatola da incasso.

Dopo aver effettuato tutti i collegamenti fissare la Axolute Video Station alla base avendo cura di

disporre i fili in modo che non vengano danneggiati.

Terminare l'installazione avvitando la vite di fissaggio posta nella parte inferiore della base.

AXOLUTE

Video Station

4 Configurazione rapida

N = (in doppia cifra) indirizzo del dispositivo nell'impianto videocitofonico

P = indirizzo del Posto Esterno associato al dispositivo

M = modalità (definisce la pagina principale del menù e quindi le funzioni utilizzabili)

ATTENZIONE

La configurazione del dispositivo effettuata tramite

configuratori NON È MODIFICABILE dal menù

La configurazione rapida è raccomandata per impianti videocitofonici standard dove non sono

richieste funzioni particolari ed è importante ridurre i tempi di installazione.

In questo caso la configurazione del dispositivo viene effettuata fisicamente, inserendo gli appositi

configuratori nelle sedi N, P e M.

Il configuratore in M definisce la modalità videocitofonica corrispondente ad un set predefinito di

cinque funzioni videocitofoniche.

Per configurare fisicamente il dispositivo aprire lo sportellino posto sul retro aiutandosi con un

piccolo cacciavite per accedere alla sede dei configuratori.

CONFIGURAZIONE RAPIDA TRAMITE CONFIGURATORE M

Nota: se nell'appartamento è presente l'interfaccia d'appartamento 2 fili art. 346850 si consiglia di

configurare la Axolute Video Station tramite Configurazione Avanzata.

Scelta della modalità M

La pagina principale del menù sarà costituita da un set di funzioni videocitofoniche predefinite

selezionabili con M = 0 – 6.

La pagina principale del menù è

caratterizzata sempre da cinque

funzioni più la voce IMPOSTA-

ZIONI che rimanda ad una pagina

dedicata alle impostazioni e con-

figurazioni del dispositivo.

4 Configurazione rapida

INTERCOMUNICANTE I

TELECAMERA I

ATTIVAZIONE I

TELECAMERA I

ATTIVAZIONE I

M= 6

M= 0

M= 1

M= 2

M= 3

M= 4

M= 5
