Output module
for F3N300
Manuale installatore • Installation manual
F3N101
22
3
Sommario
Operazioni preliminari 4
Presentazione 5
Installazione 6
Programmazione 7
Caratteristiche tecniche 16
Elenco delle abbreviazioni 17
Contents
Preliminary operations 4
Presentation 5
Installation 6
Programming 7
Technical characteristics 16
Glossary of abbreviation 17
Sommaire
Opérations préalables 4
Présentation 5
Installation 6
Programmation 7
Charactéristiques techniques 16
Lexique des abréviations 17
Indice
Operaciones previas 4
Presentación 5
Instalación 6
Programación 7
Características técnicas 16
Léxico de las abreviaciones 17
Indice
Operações preliminares 4
Apresentação 5
Instalação 6
Programação 7
Características técnicas 16
Léxico das abreviaturas 17
Output module for F3N300
Manuale installatore • Installation manual
4
• Operazioni preliminari
Al momento del ricevimento della scatola contenente il modulo accessorio, è necessario vericare i seguenti punti:
- lo stato dell’imballo;
- l'assenza di danneggiamenti o rotture dovuti al trasporto;
- la rispondenza tra codice dell'apparecchio e codice ordinato;
- la presenza nell'imballo sia dell'articolo che del manuale d'uso.
• Preliminary operations
Check the following points as soon as you receive the optional module package:
- the packing is in good condition,
- the product has not been damaged during transit,
- the product reference number conforms to your order,
- the package contains the product,
- the operating instructions.
• Opérations préalables
Au moment de la réception du colis contenant le module option, il est nécessaire de vérier les points suivants :
- l’état de l’emballage,
- le produit n’a pas eu de dommage pendant le transport,
- la référence de l’appareil est conforme à votre commande,
- l’emballage comprend le produit,
- une notice d’utilisation.
• Operaciones previas
Al recibir el paquete que contiene el módulo opcional, será necesario vericar los aspectos siguientes:
- estado del embalaje;
- que el producto no se haya dañado durante el transporte;
- que la referencia del Aparato esté conforme con su pedido;
- el embalaje incluye el producto;
- el manual de utilización.
• Operaçoes preliminares
Na altura da recepção da encomenda do módule opção, é necessário vericar os seguintes pontos:
- o estado da embalagem;
- se o produto não foi danicado durante o transporte;
- se a referência do Aparelho está acordo com a sua encomenda;
- dentro da embalagem encontrase realmente o produto;
- se existe um manual de utilização.
5
Output module for F3N300
• Presentazione
L'articolo deve essere collegato alla centrale di misura F3N300. Questo modulo può essere congurato come uscita
impulsi, come allarme per tutte le grandezze elettriche o come uscita di comando (mediante comunicazione RS485).
• Presentation
This optional module must be connected to the F3N300 product. This module allows the output to be used as a pulse output,
alarm output (for all electrical values) or as a command output (via RS 485 communication) with another option module.
• Présentation
Ce module option doit être connecté au produit F3N300. Ce module permet d’associer la sortie à un fonctionnement
en sortie impulsionnelle, en alarme (sur toutes les grandeurs électriques) ou en commande (via la communication
RS485).
• Presentación
Este módulo opcional se debe conectar a los modelos producto F3N300. Este módulo permite asociar la salida a un funcio-
namiento con salida de impulsos, con alarma (en todas las magnitudes eléctricas) o con control (a través de la comunica-
ción RS 485).
• Apresentação
Este módulo opção deve ser ligado aos produto F3N300. Este módulo permite associar a saída a um funcionamento
em saída impulsional, em alarme (em todas as grandezas eléctricas) ou em comando (através da comuniçacão RS 485).
Manuale installatore • Installation manual
6
• Installazione • Installation • Installation • Instalación • Instalação
• Collegamento
• Connection
• Raccordement
• Parte trasera
• Ligação
•Primadicollegareilmodulo
accertarsichelacentraledimisura
F3N300nonsiaintensione.
•The F3N300 product must be
disconnected.
•LeproduitF3N300doitêtrehors
tension.
•El producto F3N300 deberá estar
desconectado.
•OprodutoF3N300devecar
desligado.
18 19
OUT1
•Fissare il modulo •Fix the module •Fixer le module •
Fije el módulo •Fixe o módulo
•Collegare i morsetti rispettando le indicazoni.
Alimentare la centrale di misura F3N300.
• Follow indications when connecting the terminal.
Switch on voltage supply.
• Raccorder le bornier en respectant les indications.
Remettre sous tension.
• Conexionar respetando las indicaciones.
Poner en tensión.
• Ligar o terminal de bornes respeitando as indicações.
Colocar sob tensão novamente.
7
Output module for F3N300
• Programmazione • Programming • Programmation • Programación•
Programação

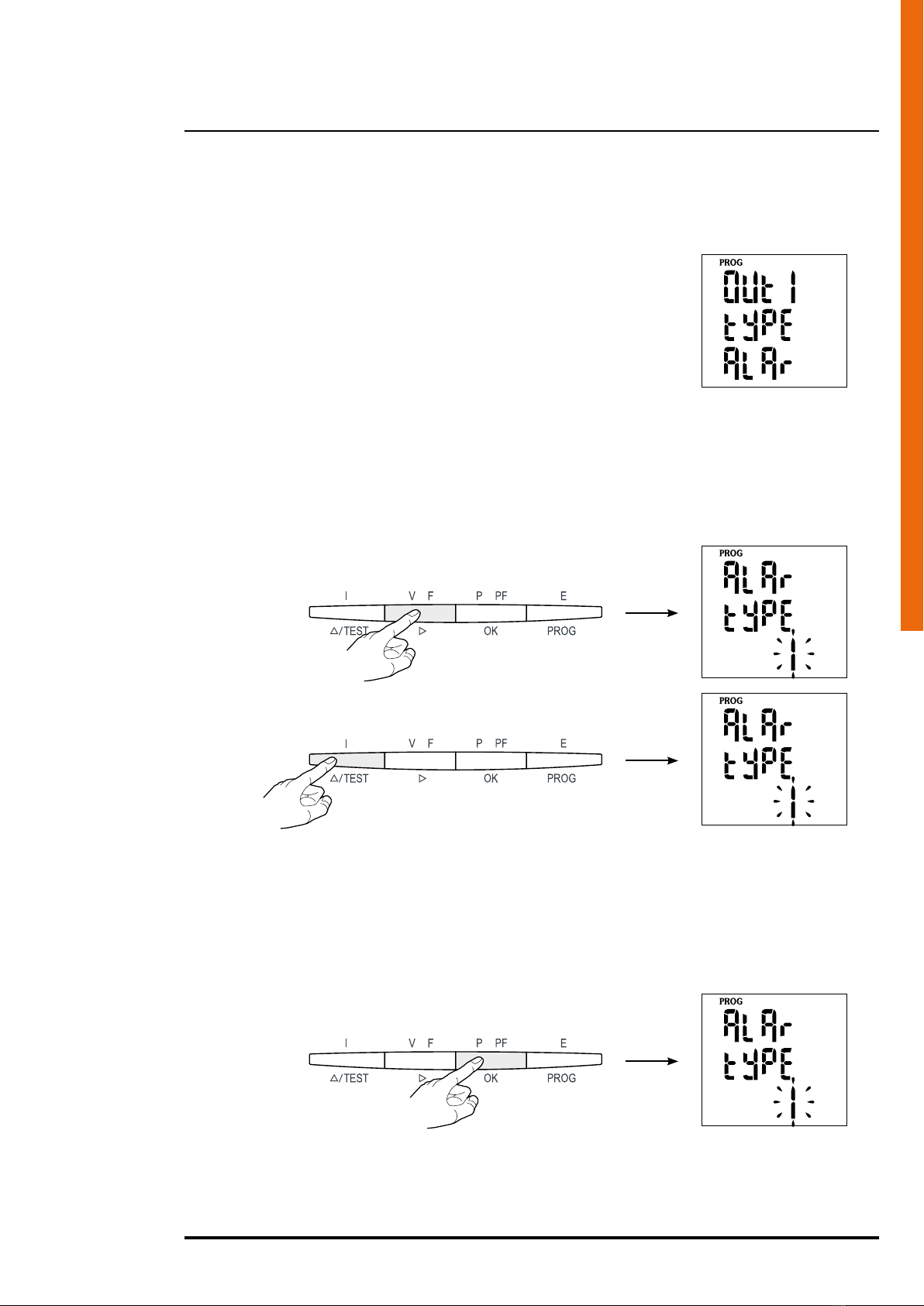

• Tipo di uscita
• Output type
• Type de la sortie
• Tipo de salida
• Tipo da saída
• Assegnazione della grandezza da controllare - Esempio: Type I
• Allocation of the value to be monitored - Example: Type I
• Aectation de la grandeur à surveiller - Exemple : Type I
• Asignación de la magnitud que se debe supervisa - Ejemplo: Type I
• Afectação da grandeza a controlar - Exemplo: Type I
Manuale installatore • Installation manual
x 1 = I
x 2 = In
x 3 = UP
x 4 = UP
x 5 = P
x 6 = Q
x 7 = S
x 8 = CPF
x 10 = LPF
x 11 = thd I
x 12 = thd U
x 13 = thd V
x 14 = Hour
x 1
x 1
conferma /
conrm
8
• Programmazione • Programming • Programmation • Programación•
Programação

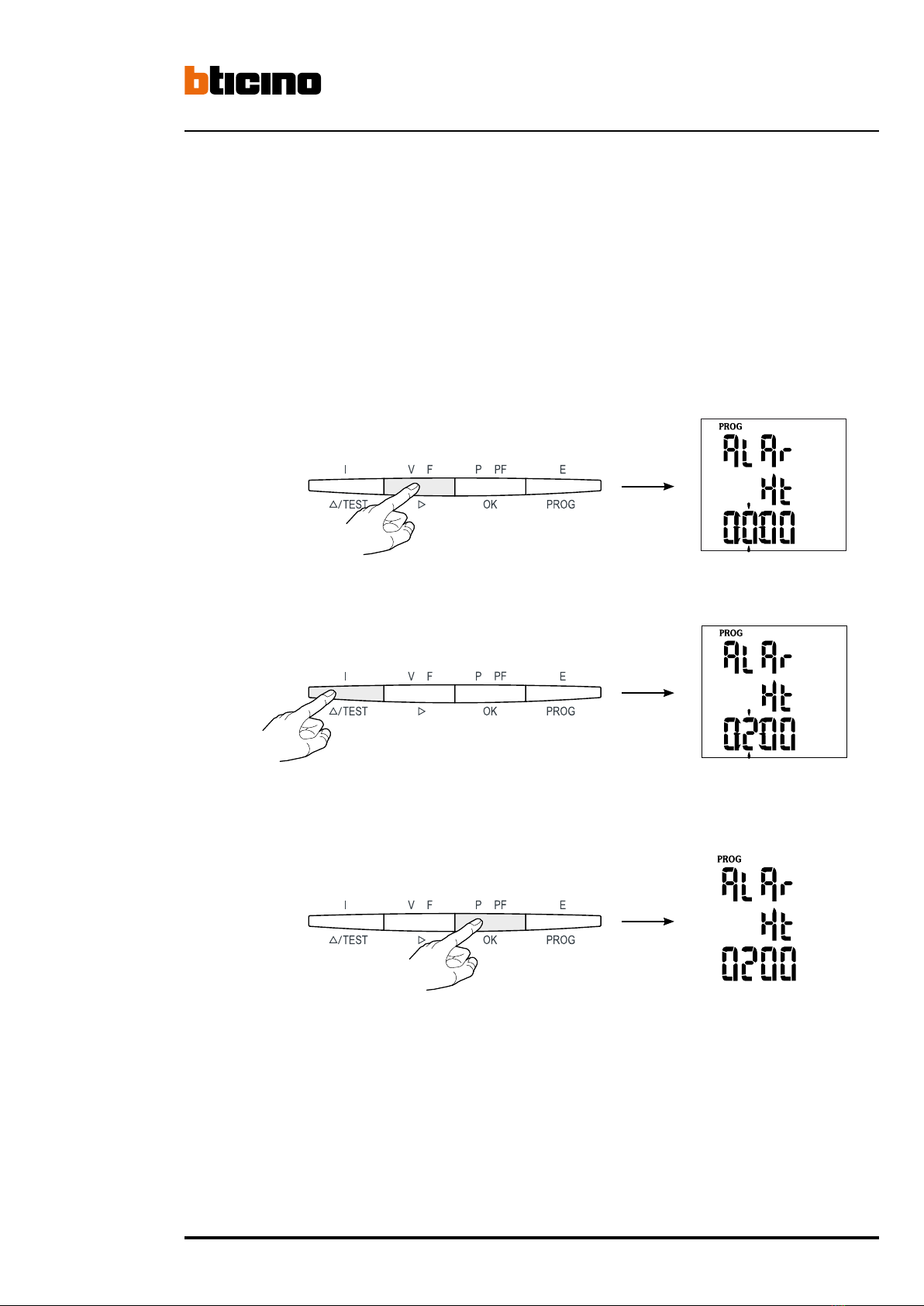

• Soglia alta dell'uscita - Esempio: Ht = 200
• Output upper threshold - Example: Ht = 200
• Seuil haut de la sortie - Exemple : Ht = 200
• Umbral alto de salida -Ejemplo: Ht = 200
• Limiar superior da saída - Exemplo: Ht = 200
x 2
x 2
x 1
conferma /
conrm
9
• Programmazione • Programming • Programmation • Programación•
Programação

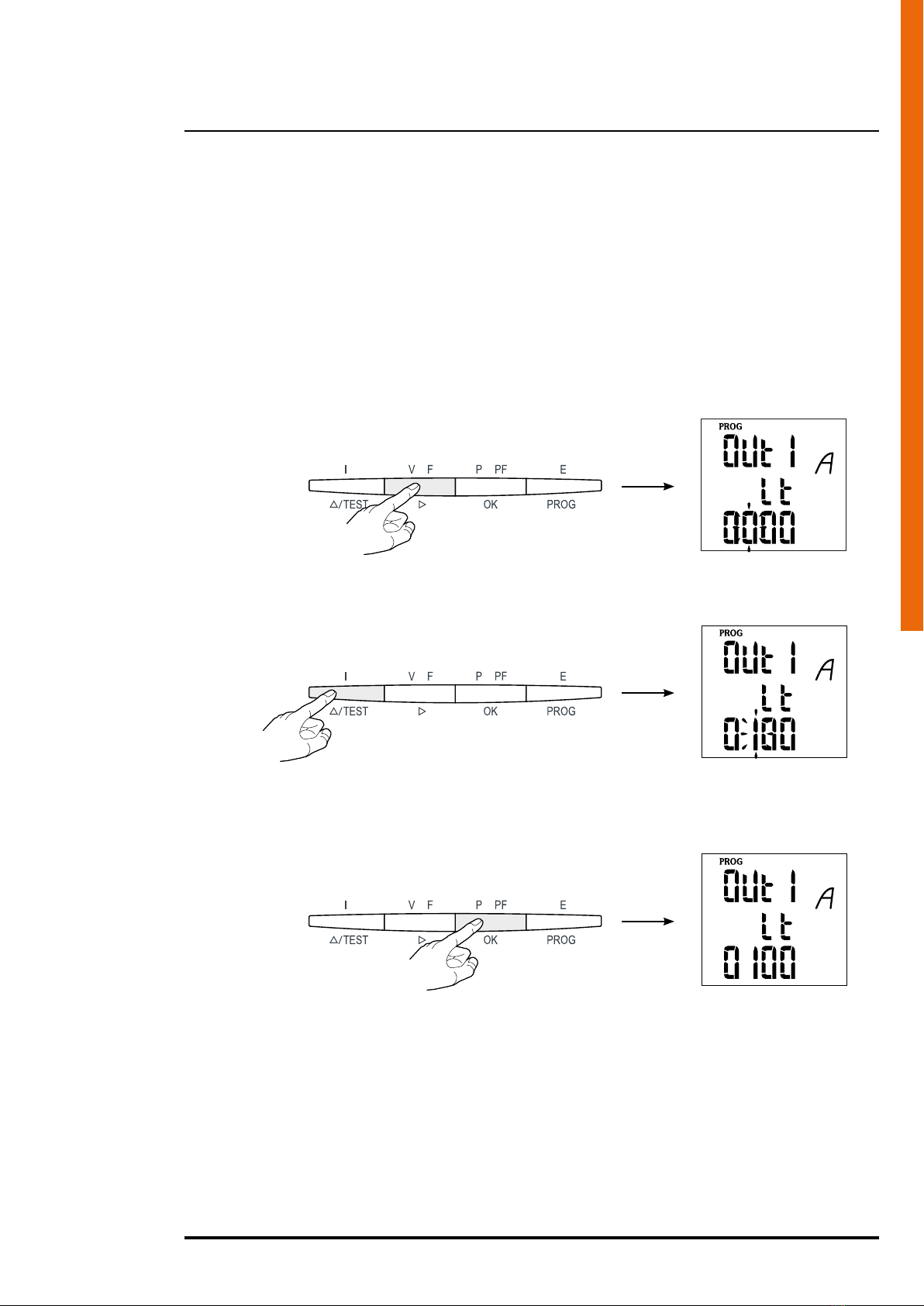

• Soglia bassa dell'uscita - Esempio: Lt = 100
• Output lower threshold - Example: Lt = 100
• Seuil bas de la sortie - Exemple : Lt = 100
• Umbral bajo de salida - Ejemplo: Lt = 100
• Limiar inferior da saída - Exemplo: Lt = 100
Output module for F3N300
Manuale installatore • Installation manual
x 1
x 2
x 1
conferma /
conrm
10
• Programmazione • Programming • Programmation • Programación•
Programação

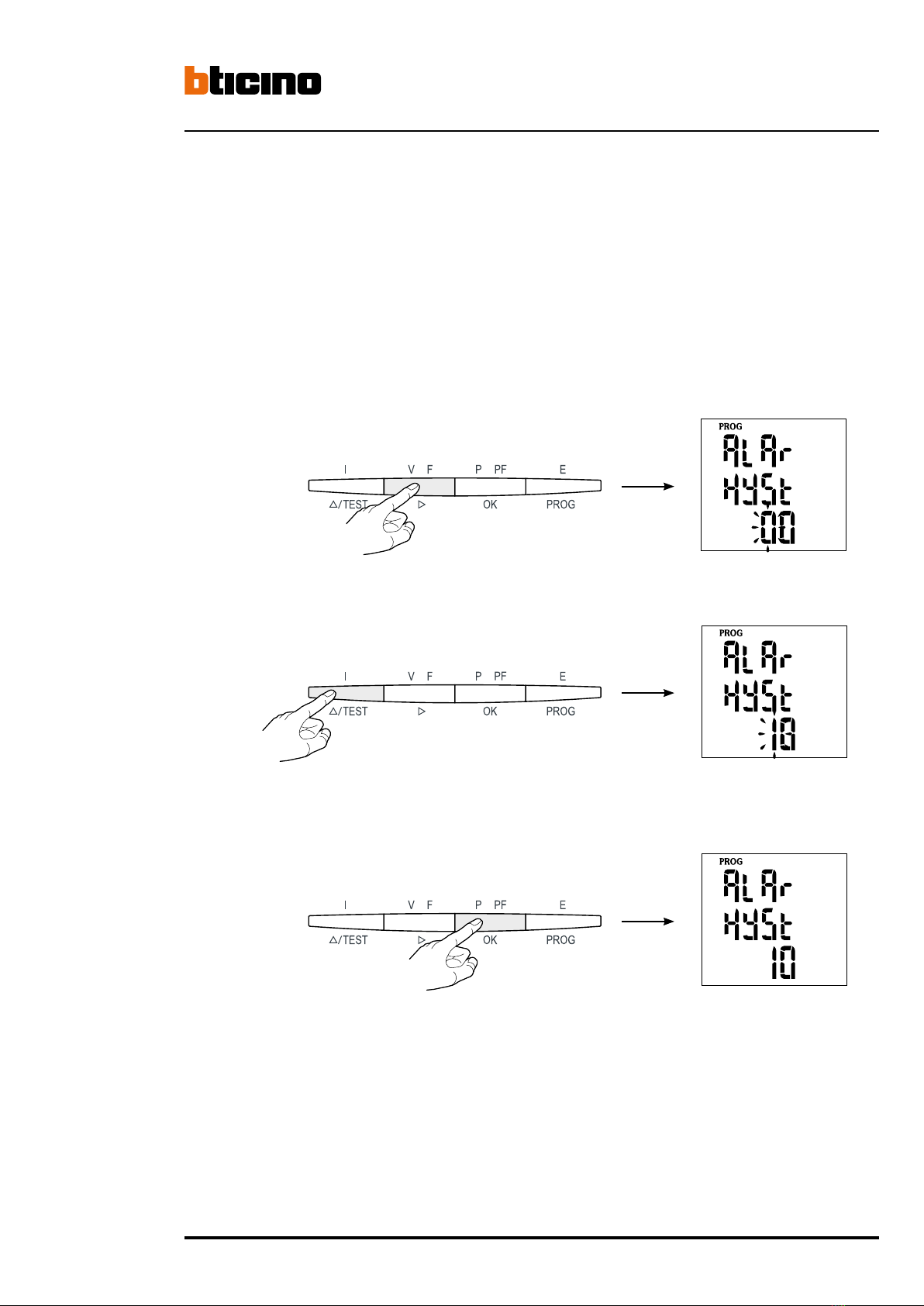

• Isteresi dell'uscita - Esempio: Hyst = 20%
• Hysteresis threshold - Example: Hyst = 20%
• Hysteresis de la sortie - Exemple : Hyst = 20%
• Histéresis de salida - Ejemplo: Hyst = 20%
• Histerese da saída - Exemplo: Hyst = 20%
x 1
x 1
x 1
conferma /
conrm
