Broan 357NDK Manuel utilisateur

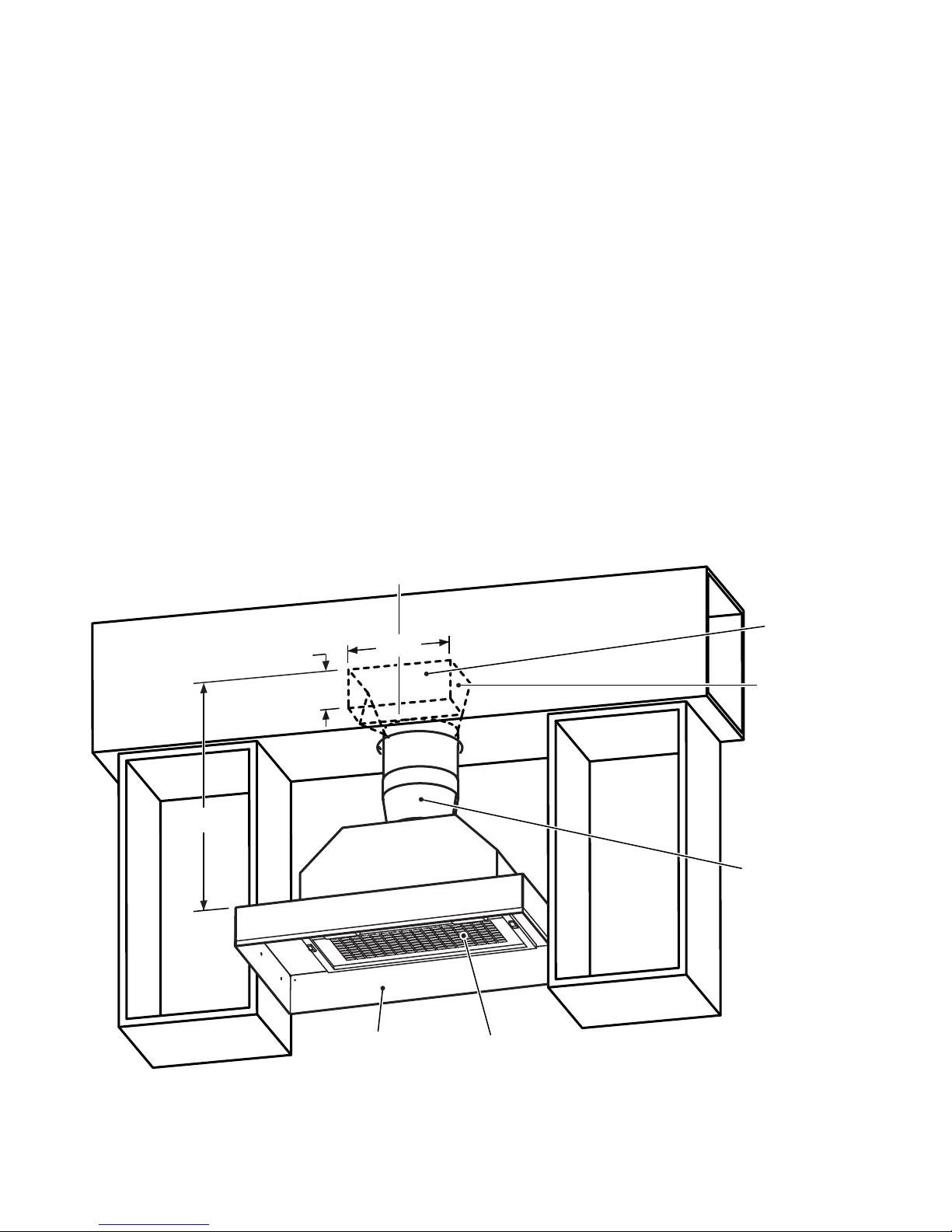

10¼"

4¼"

SOFFIT

HOOD

CENTER LINE

ANGLE

BOOT

(included)

COMBINATION FILTER

(B08999040)

LINER

(LB30, LB36,

LT30, or LT36)

25"

SOFFIT

CUTOUT

6" ROUND

TO 7” ROUND

TRANSITION

(included)

(purchase

separately)

1. Install PM390 per installation instructions shipped with power module.

2. Remove aluminum filters and replace with combination filter furnished with kit and aluminum filter

that was removed.

3. Remove backdraft damper. (Damper supplied with power module.)

4. Install the 6” round to 7” round transition over exhaust of unit.

5. Connect 7” round duct to transition.

6. Cut hole in bottom of soffit to allow clearance for the 900angle boot.

7. Locate center of 4¼” x 10¼” opening on soffit - at horizontal centerline of hood and 25” above

top of liner.

8. Layout 4¼” x 10¼” pattern and cut opening in soffit.

9. Insert 900angle boot into soffit opening and connect boot to 7” round duct.

10. Install grille (included) into soffit opening.

11. Use duct tape to make all connections secure and air tight.

Broan-NuTone LLC Hartford, Wisconsin www.broan.com 800-558-1711

Broan-NuTone Canada Mississauga, Ontario www.broan.ca 877-896-1119 626998C

INSTALLATION INSTRUCTIONS

357NDK DUCTLESS CONVERSION KIT FOR THRU SOFFIT VENTING

FOR USE WITH PM390 POWER MODULE

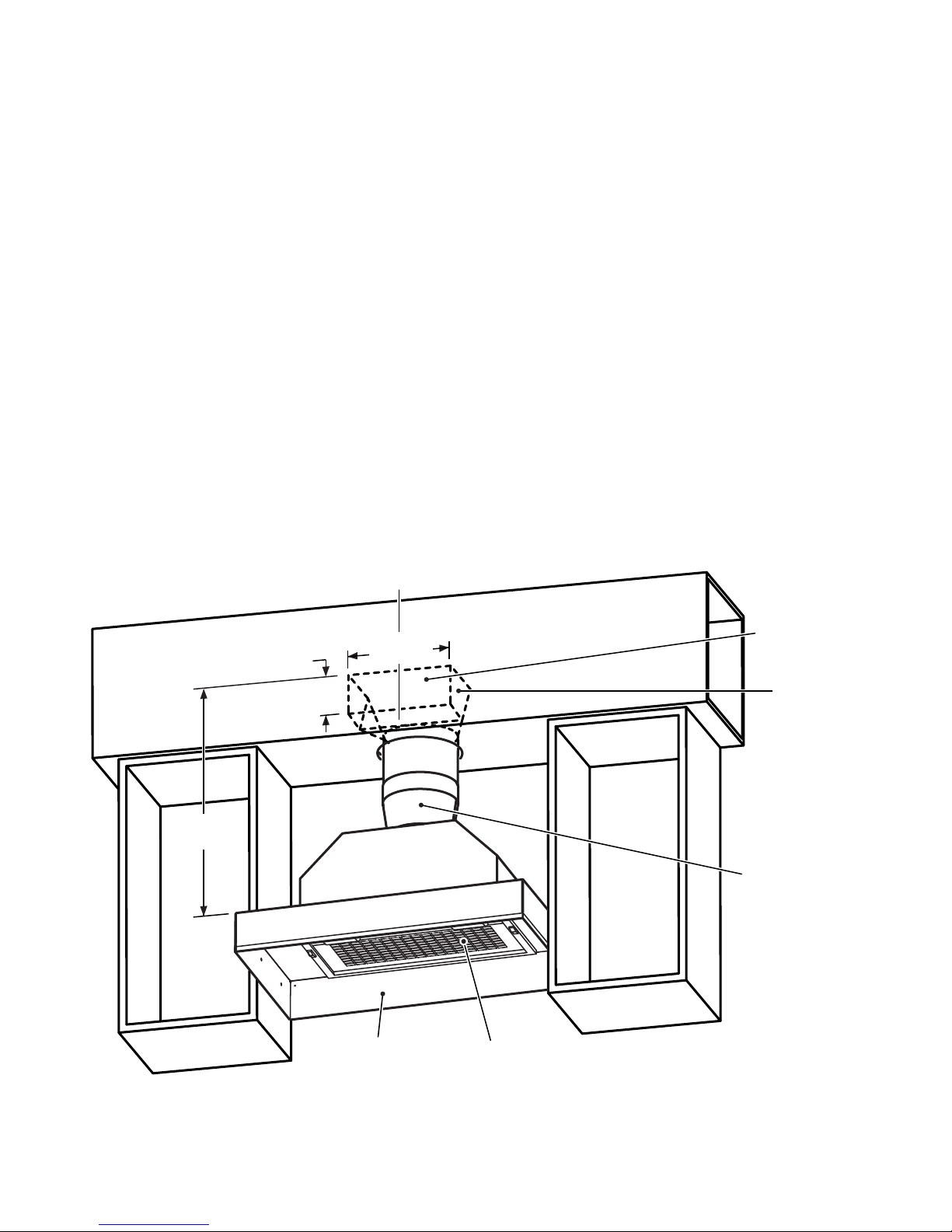

10,8 CM (4¼ PO)

SOFFITE

LIGNE CENTRALE

DE LA HOTTE

GAINE

COUDÉE À 90

(incluse)

OUVERTURE

DE LA SOFFITE

(vendue

séparément)

TRANSITION

RONDE DE

15,2 CM (6 PO)

À 17,8 CM (7 PO)

(incluse)

JUPE

(LB30, LB36,

LT30 ou LT36)

(inclus)

FILTRE COMBINÉ

(B08999040)

26 CM

(10¼ PO)

63,5 CM

(25 PO)

1. Installez le module PM390 selon les directives d’installation qui l’accompagnent.

2. Enlevez les filtres d’aluminium et remplacez-les par le filtre combiné fourni avec l’ensemble et

l’un des filtres d’aluminium enlevés.

3. Enlevez le clapet antirefoulement. (Le clapet est fourni avec le module motorisé.)

4. Installez la transition ronde de 15,2 cm (6 po) à 17,8 cm (7 po) sur la sortie de l’appareil.

5. Raccordez le conduit rond de 17,8 cm (7 po) à la transition.

6. Découpez une ouverture dans la soffite pour permettre le passage de la gaine coudée à 90°.

7. Localisez le centre de l’ouverture de 10,8 x 26 cm (4¼ x 10¼ po) sur la soffite – vis-à-vis la ligne

de centre horizontal de la hotte et à 63,5 cm (25 po) au-dessus du haut de la jupe de la hotte.

8. Tracez un rectangle de 10,8 x 26 cm (4¼ x 10¼ po) et découpez l’ouverture dans la soffite.

9. Insérez la gaine coudée à 90° dans l’ouverture de la soffite et raccordez-la au conduit rond de

17,8cm (7 po).

10. Installez la grille (incluse) dans l’ouverture de la soffite.

11. Utilisez du ruban pour canalisations pour fixer solidement tous les raccords et assurer leur

étanchéité.

Broan-NuTone LLC Hartford, Wisconsin www.broan.com 800-558-1711

Broan-NuTone Canada Mississauga, Ontario www.broan.ca 877-896-1119 626998C

DIRECTIVES D’INSTALLATION

ENSEMBLE DE CONVERSION SANS CONDUITS 357NDK

À SORTIE AU TRAVERS DE LA SOFFITE POUR MODULE MOTORISÉ PM390
