Bresser Biolux ICD 20x Manuel utilisateur

DE Bedienungsanleitung

GB Operating Instructions

FR Mode d’emploi

NL Handleiding

IT Istruzioni per l’uso

ES Instrucciones de uso

PT Manual de utilização

RU Руководство по эксплуатации

Biolux ICD 20x

Stereo-Mikroskop · Stereo Microscope

Art. No. 58-02000

*Angebot abhängig von der Verfügbarkeit von Medien. · Offer subject to the availability of media. · Offre en fonction de la disponibilité des médias. · Aanbod

afhankelijk van de beschikbaarheid van media. · L’offerta dipende dalla disponibilità dei materiali. · Esta oferta está sujeta a la disponibilidad de las informaciones. ·

Oferta dependente da disponibilidade dos meios · Для некоторых продуктов дополнительные материалы не размещены на сайте BRESSER.

Medien zu diesem Produkt

Über folgenden QR-Code/Weblink

können Sie weiterführende Medien

(Anleitungen, Fachinformationen,

Videos etc.) über die BRESSER

Website abrufen*.

Media about this product

You can dowload further media

(manuals, technical information,

videos, etc) from the BRESSER

website* over the following QR code/

weblink.

Infos produit

Le code QR / lien ci-dessous vous

permet d’accéder à d’autres médias

(notices, informations spécialisées,

vidéos etc.) via notre site web

BRESSER*.

Aanvullende informatie over dit

product

Met deze QR code/weblink kunt u

aanvullende informatie (handleidingen,

vakinformatie, video’s etc.) ophalen

via de BRESSER website*.

Materiali relativi a questo prodotto

Attraverso il seguente codice QR/

link web si può accedere a ulteriori

materiali (istruzioni, informazioni

specialistiche, ﬁlmati ecc.) nel sito

web BRESSER*.

Informaciones sobre el producto

Siguiendo el código QR o enlace

web encontrará más informaciones

(instrucciones, ﬁchas técnicas,

vídeos, etc.) sobre nuestros

productos en nuestra página web

BRESSER*.

Meios sobre este produto

Com o seguinte códido QR/

hiperligação pode aceder a

meios complementares (manuais,

informações técnicas, vídeos etc.)

através da página da BRESSER na

Internet*.

Дополнительные материалы о

данном продукте

На сайте BRESSER размещены

дополнительные материалы о

данном продукте (руководство

по эксплуатации, технические

характеристики и пр.), которые

можно просмотреть, пройдя по

указанной ссылке или считав

данный QR-код при помощи любого

мобильного устройства.*

www.bresser.de/5802000

iiE

Fig. 1

Fig. 2

Fig. 3 Fig. 4

GEFAHR von Körperschäden!

Für die Arbeit mit diesem Gerät

werden häuﬁg scharfkantige

und spitze Hilfsmittel eingesetzt. Be-

wahren Sie deshalb dieses Gerät so-

wie alle Zubehörteile und Hilfsmittel

an einem für Kinder unzugänglichen

Ort auf. Es besteht VERLETZUNGS-

GEFAHR!

Dieses Gerät beinhaltet Elektro-

nikteile, die über eine Stromquel-

le (Batterien) betrieben werden.

Lassen Sie Kinder beim Umgang mit

dem Gerät nie unbeaufsichtigt! Die

Nutzung darf nur wie in der Anleitung

beschrieben erfolgen, andernfalls

besteht GEFAHR eines STROM-

SCHLAGS!

Batterien gehören nicht in Kinder-

hände! Achten Sie beim Einlegen der

Batterie auf die richtige Polung. Aus-

gelaufene oder beschädigte Batteri-

en verursachen Verätzungen, wenn

Sie mit der Haut in Berührung kom-

men. Benutzen Sie gegebenenfalls

geeignete Schutzhandschuhe.

Kinder dürfen das Gerät nur unter

Aufsicht benutzen. Verpackungsma-

terialien (Plastiktüten, Gummibänder,

etc.) von Kindern fernhalten! Es be-

steht ERSTICKUNGSGEFAHR!

BRAND-/EXPLOSIONSGEFAHR!

Setzen Sie das Gerät keinen

hohen Temperaturen aus.

Benutzen Sie nur die empfohlenen

Batterien. Gerät und Batterien nicht

kurzschließen oder ins Feuer wer-

fen! Durch übermäßige Hitze und

unsachgemäße Handhabung können

Kurzschlüsse, Brände und sogar Ex-

plosionen ausgelöst werden!

GEFAHR von Sachschäden!

Bauen Sie das Gerät nicht ausein-

ander! Wenden Sie sich im

Falle eines Defekts bitte an

Ihren Fachhändler. Er nimmt mit dem

Service-Center Kontakt auf und kann

das Gerät ggf. zwecks Reparatur ein-

schicken.

ENTSORGUNG

Entsorgen Sie die Verpackungs-

materialien sortenrein. Informa-

tionen zur ordnungsgemäßen Entsor-

gung erhalten Sie beim kommunalen

Entsorgungsdienstleister oder Um-

weltamt.

Werfen Sie Elektrogeräte

nicht in den Hausmüll!

Gemäß der Europäischen

Richtlinie 2002/96/EG über Elek-

tro- und Elektronik-Altgeräte und

deren Umsetzung in nationales

Recht müssen verbrauchte Elektro-

geräte getrennt gesammelt und einer

umweltgerechten Wiederverwertung

zugeführt werden.

Batterien und Akkus dürfen

nicht im Hausmüll entsorgt

werden, sondern Sie sind zur Rück-

gabe gebrauchter Batterien und Ak-

kus gesetzlich verpﬂichtet. Sie kön-

nen die Batterien nach Gebrauch

entweder in unserer Verkaufsstelle

oder in unmittelbarer Nähe (z.B. im

Handel oder in kommunalen Sam-

melstellen) unentgeltlich zurückge-

ben.

Batterien und Akkus sind mit einer

durchgekreuzten Mülltonne so-

wie dem chemischen Symbol des

Schadstoffes bezeichnet, „Cd“ steht

für Cadmium, „Hg“ steht für Queck-

silber und „Pb“ steht für Blei.

Cd¹ Hg² Pb³

1 Batterie enthält Cadmium

2 Batterie enthält Quecksilber

3 Batterie enthält Blei

EG-Konformitätserklärung

Eine „Konformitätserklärung“

in Übereinstimmung mit den

anwendbaren Richtlinien und ent-

sprechenden Normen ist von der

Bresser GmbH erstellt worden. Die-

se kann auf Anfrage jederzeit einge-

sehen werden.

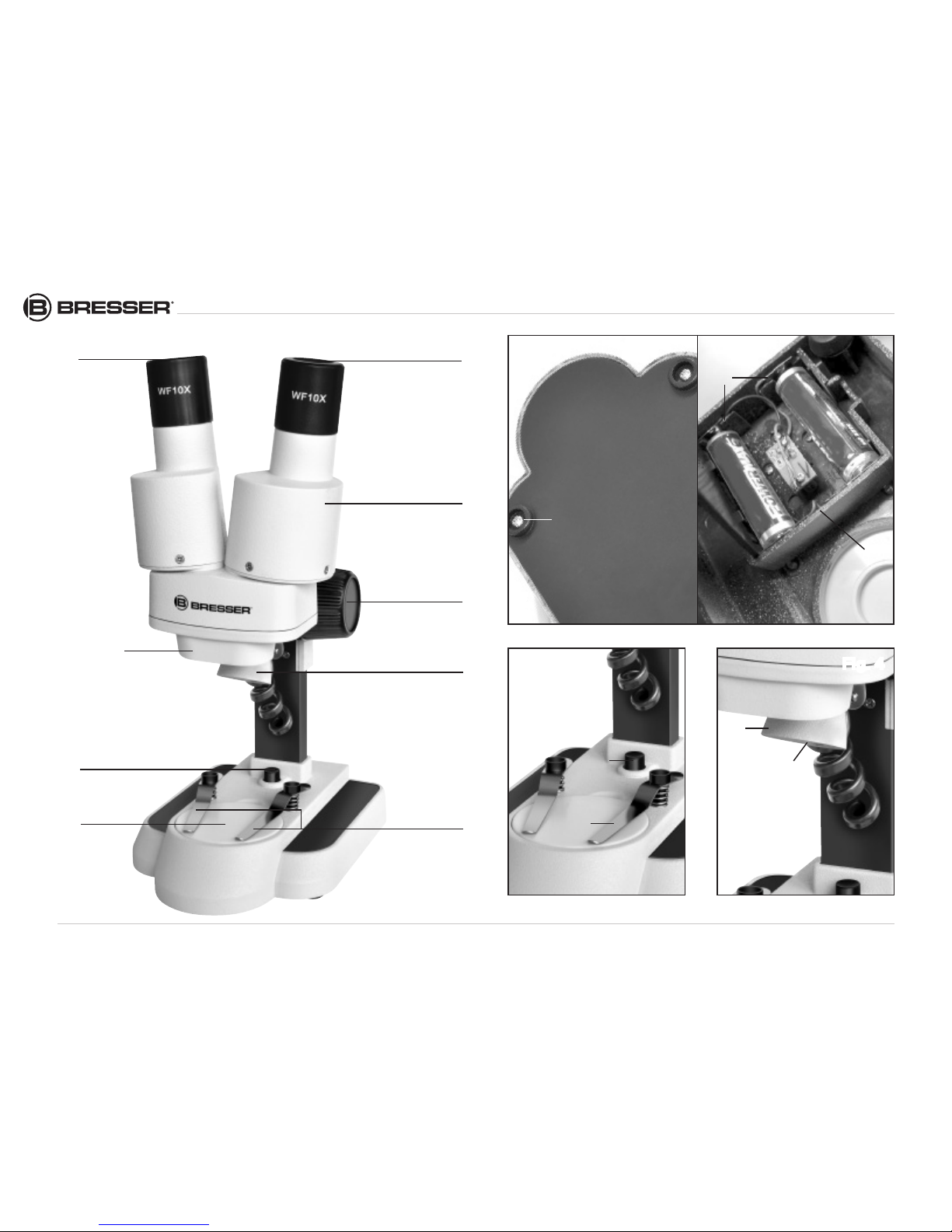

Teileübersicht (Abb. 1–4):

1 Binokularer Einblick (mit Okular-

stutzen)

2 Stereo-Objektiv

3 Okulare

4 LED-Beleuchtung

5 Mikroskoptisch (mit zweifarbiger

Objektplatte)

6 Objektklammer

7 Scharfeinstellungsrad

8 Ein/Aus-Schalter

9 Batteriefach

10 Befestigungsschrauben

11 Deckel des Batteriefachs

12 Batteriekontakte (ﬂache Bleche

und Federklemmen)

13 Streulichtkappe

Standort

Wählen Sie einen geeigneten Stand-

ort für Ihr Mikroskop. Der Platz muss

über eine ausreichend gute Licht-

quelle verfügen (Tageslicht, Tisch-

lampe). Achten Sie außerdem auf

einen stabilen Untergrund.

das Batteriefach (9). Lösen Sie die

6 Befestigungsschrauben (10) des

Batteriefachdeckels (11) auf der Un-

terseite und nehmen den Deckel ab.

Legen Sie die Batterien so in die

Kammern ein, dass die ﬂachen Mi-

nuspole (–) der Batterien gegen die

Federklemmen drücken und die

Pluspole (+) der Batterien dann die

ﬂachen Kontakt-Bleche (12) berüh-

ren.

Setzen Sie den Deckel (11) wieder

auf und befestigen ihn mit den 6

Schrauben (10). Drehen Sie das Mi-

kroskop um. Setzen Sie die Okulare

wieder ein. Mit dem Ein/Aus-Schal-

ter (8) im Fuß des Mikroskops kann

die Beleuchtung (4) ein- oder ausge-

schaltet werden.

HINWEISE zur Reinigung

Trennen Sie das Gerät vor der Reini-

gung von der Stromquelle (Batterien

entfernen)!

Reinigen Sie das Gerät nur äußerlich

mit einem trockenen Tuch. Benutzen

Sie keine Reinigungsﬂüssigkeit, um

Schäden an der Elektronik zu ver-

meiden.

Schützen Sie das Gerät vor Staub

und Feuchtigk eit! Bewahren Sie es

in der mitgelieferten Tasche oder

Transportverpackung auf. Batterien

sollten aus dem Gerät entfernt wer-

den, wenn es längere Zeit nicht be-

nutzt wird.

Reinigen Sie die Linsen (Okulare und

Objektive) nur mit dem beiliegeden

Linsenputztuch oder mit einem an-

deren weichen und fusselfreien Tuch

(z.B. Microfaser) ab. Das Tuch nicht

zu stark aufdrücken, um ein Verkrat-

zen der Linsen zu vermeiden.

Zur Entfernung stärkerer Schmutz-

reste befeuchten Sie das Putztuch

mit einer Brillen-Reinigungsﬂüssig-

keit und wischen Sie damit die Linsen

mit wenig Druck ab.

Einfache Beobachtung

Platzieren Sie das zu betrachtende

Objekt (z.B. Gesteinsprobe) in der

Mitte des Mikroskoptisches (5). Die

Objektplatte ist herausnehmbar und

hat eine schwarze und eine weiße

Seite. Helle oder transparente Ob-

jekte können auf der schwarzen Seite

untersucht werden. Wenn das Objekt

entsprechend ﬂach und groß genug

ist, kann es zudem unter die Objekt-

klammern (6) geklemmt werden.

Blicken Sie durch den binokularen

Einblick (1) und verändern Sie den

Abstand der Okulare (3) so, dass Sie

ein kreisrundes, klares Bild erhalten.

Die Bildschärfe wird durch langsa-

mes Drehen am Scharfeinstellungs-

rad (7) eingestellt.

Batterien wechseln

Schalten Sie die Beleuchtung (4)

über den Ein/Aus-Schalter (8) aus.

Nehmen Sie beide Okulare (3) aus

den Okularstutzen (1) und drehen

Sie das gesamte Mikroskop um. Im

Fuß des Mikroskops beﬁndet sich

RISK of bodily injury!

Aids with sharp edges and tips

are sometimes used with this

device. Please store the device and

all of its accessories and aids out of

the reach of children. There is a risk

of INJURY.

This device contains electronic com-

ponents that are powered by either a

mains connection or batteries. Never

leave a child unsupervised with this

device. The device should only be

used as per these instructions other-

wise there is a serious RISK of ELEC-

TRICAL SHOCK.

Batteries should be kept out of chil-

dren’s reach. When inserting batter-

ies please ensure the polarity is cor-

rect. Leaking or damaged batteries

can cause injury if they come into

contact with the skin. If you need to

handle such batteries please wear

suitable safety gloves.

Children should only use this device

under supervision. Keep packaging

materials (plastic bags, rubber bands,

etc.) away from children. There is a

risk of SUFFOCATION.

FIRE-/ DANGER OF EXPLOSION!

Do not expose the device to

high temperatures. Use only

the recommended batteries. Do not

short-circuit the device or batteries,

or throw them into a ﬁre. Excessive

heat or improper handling could trig-

ger a short-circuit, a ﬁre or an explo-

sion.

RISK of material damage

Never take the device apart. Please

consult your dealer if there are

any defects. The dealer will

contact our service centre and send

the device in for repair if needed.

DISPOSAL

Dispose of the packaging mate-

rials properly, according to their

type (paper, cardboard, etc). Contact

your local waste disposal service or

environmental authority for informati-

on on the proper disposal.

Do not dispose of electronic

devices in the household gar-

bage!

As per the Directive 2002/96/EC of

the European Parliament on waste

electrical and electronic equipment

and its adaptation into German law,

used electronic devices must be coll-

ected separately and recycled in an

environmentally friendly manner.

In accordance with the regula-

tions concerning batteries

and rechargeable batteries, dispo-

sing of them in the normal household

waste is explicitly forbidden. Please

pay attention to dispose of your used

batteries as required by law - at a lo-

cal collection point or in the retail

market (a disposal in domestic waste

violates the Battery Directive).

Batteries that contain toxins are

marked with a sign and a chemical

symbol. „Cd“ = cadmium, „Hg“ =

mercury, „Pb“ = lead.

Cd¹ Hg² Pb³

1 battery contains cadmium

2 battery contains mercury

3 battery contains lead

EEC conformity explanation

Bresser GmbH has issued a

“Declaration of Conformity” in

accordance with applicable guide-

lines and corresponding standards.

This can be viewed any time upon re-

quest.

Your microscope is made up of

the following parts (Fig. 1-4):

1 Binocular view piece

(with eyepiece supports)

2 Stereo objective

3 Eyepieces

4 Illumination (LED)

5 Microscope stage (with black

and white object plate)

6 Stage clips

7 Focus knob

8 On/off switch

9 Battery compartment

10 Mounting screws

11 Battery compartment cover

12 Battery contacts (ﬂat sheets and

spring terminals)

13 Diffusion cap

Location

Before you start, choose an ideal

location for using your microscope.

It is important that you have enough

light available (window, desk lamp).

Simple Observation

Place the object to be observed (for

example, a rock) in the middle of the

microscope stage (5). The objective

plate can be taken off. It has a black

and a white side. Bright or transparent

objects can best be examined on the

black side.

When the object is large enough, it

is best to ﬁx it in place with the stage

clips (6).

Now, take a look through the

binocular eye lens (1) and change

the distance of the eyepiece (3), so

that you have a circular, clear image.

The sharpness is adjusted by slowly

turning the focus knob (7).

Replacing the batteries

Turn off the illumination (4) with the

On/Off switch (8). Remove both

eyepieces (3) from the eyepiece

supports (1) and turn the entire

microscope over. In the base of

the microscope there is a battery

compartment (9). Loosen the 4

ﬁxing screws (10) of the battery

compartment cover (11) and remove

the cover.

Place the batteries in the compartment

so that the ﬂat minus poles (-) press

against the spring terminal and the

plus poles (+) are touching the ﬂat

contact sheets (12).

Put on the cover (11) and ﬁx it with the

4 screws (10). Turn the microscope

over again. Place the eyepieces back

on. You can not turn on the light (4)

with the on/off switch (8) on the base

of the microscope.

TIPS on cleaning

Remove the device from it’s energy

source before cleaning (remove

batteries).

Clean the exterior of device with a

dry cloth. Do not use cleaning ﬂuids

so as to avoid causing damage to

electronic components.

Protect the device from dust and

moisture. Store the device in the bag

supplied or in its original packaging.

Batteries should be removed from

the device if it is not going to be used

for a long period of time.

Clean the lens (objective and

eyepiece) only with the cloth supplied

or some other soft lint-free cloth (e.g.

micro-ﬁbre). Do not use excessive

pressure - this may scratch the lens.

Dampen the cleaning cloth with a

spectacle cleaning ﬂuid and use it on

very dirty lenses.

RISQUE de dommages corporels !

Le travail avec cet appareil

entraîne souvent l’utilisation

d’accessoires pointus et à angles

vifs. Conservez donc cet appareil

ainsi que tous ses accessoires à un

endroit inaccessible aux enfants.

RISQUE DE BLESSURES !

Cet appareil contient des pièces

électroniques fonctionnant à l‘aide

d’une source de courant (piles).

Ne laissez jamais vos enfants sans

surveillance utiliser cet appareil !

L’appareil doit impérativement être

utilisé selon les instructions du mode

d’emploi : DANGER de CHOC ÉLEC-

TRIQUE !

Les piles doivent être tenues hors de

la portée des enfants ! Faites attention

à la polarité lorsque vous insérez les

piles. Les piles qui ont fui ou qui sont

endommagées peuvent provoquer des

brûlures lorsqu’elles entrent en contact

avec votre peau. Enﬁlez des gants de

protection adaptés le cas échéant.

Les enfants ne devraient utiliser l’appa-

reil que sous surveillance. Gardez hors

de leur portée les matériaux d’embal-

lage (sachets en plastique, élastiques

etc.) ! DANGER D’ÉTOUFFEMENT !

DANGER D’INCENDIE/

D’EXPLOSION !

Ne pas exposer l’appareil à des

températures trop élevées.

N’utilisez que les batteries

conseillées. L’appareil et les batteries

ne doivent pas être court-circuitées

ou jeter dans le feu ! Toute surchauf-

fe ou manipulation inappropriée peut

déclencher courts-circuits, incendies

voire conduire à des explosions !

DANGER de dommages sur le

matériel !

Ne démontez jamais l’appareil ! En

cas d’endommagement, adressez-

vous à votre revendeur. Il pren-

dra contact avec le centre de

service et pourra, le cas échéant,

envoyer l’appareil au service de ré-

parations.

ELIMINATION

Eliminez l’emballage en triant

les matériaux. Pour plus d’infor-

mations concernant les règles appli-

cables en matière d’élimination de ce

type des produits, veuillez vous

adresser aux services communaux

en charge de la gestion des déchets

ou de l’environnement.

Ne jamais éliminer les appa-

reils électriques avec les or-

dures ménagères !

Conformément à la directive euro-

péenne 2002/96/CE sur les appa-

reils électriques et électroniques et

ses transpositions aux plans natio-

naux, les appareils électriques usés

doivent être collectés séparément et

être recyclés dans le respect des ré-

glementations en vigueur en matière

de protection de l’environnement.

En conformité avec les règle-

ments concernant les piles et

les piles rechargeables, jeter ces

produits avec les déchets ménagers

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Bresser Microscope

Bresser

Bresser 52-01002 Manuel utilisateur

Bresser

Bresser StereoMicro 88-52000 Manuel utilisateur

Bresser

Bresser DST-1028 Manuel utilisateur

Bresser

Bresser National Geographic 300-1200x microscope Manuel utilisateur

Bresser

Bresser Biorit ICD-CS Manuel utilisateur

Bresser

Bresser Science ETD-201 Manuel utilisateur

Bresser

Bresser 9652100 Manuel utilisateur

Bresser

Bresser Researcher ICD Manuel utilisateur

Bresser

Bresser MicroSet 40x-1024x Manuel utilisateur

Bresser

Bresser Biolux Touch Manuel utilisateur

Bresser

Bresser Science TFM-301 Manuel utilisateur

Bresser

Bresser biolux nv Manuel utilisateur

Bresser

Bresser biolux nv Manuel utilisateur

Bresser

Bresser ERUDIT Basic Manuel utilisateur

Bresser

Bresser ERUDIT ICD Manuel utilisateur

Bresser

Bresser Science TRM-301 Manuel utilisateur

Bresser

Bresser Erudit Basic Mono Manuel utilisateur

Bresser

Bresser NATIONAL GEOGRAPHIC 9118300 Manuel utilisateur

Bresser

Bresser 5702100 Manuel utilisateur

Bresser

Bresser Erudit MO 51-10000 Manuel utilisateur

Bresser

Bresser Science ADL-601P Manuel utilisateur

Bresser

Bresser National Geographic 9619742 Manuel utilisateur

Bresser

Bresser National Geographic 9039100 Manuel utilisateur

Bresser

Bresser Biorit TP Manuel utilisateur

Manuels Microscope populaires d'autres marques

Thermo Scientific

Thermo Scientific Nicolet iN10 Mode d’emploi

National

National DC3-163 Manuel utilisateur

KERN Optics

KERN Optics OPE-1 Manuel utilisateur

OPTIKA MICROSCOPES

OPTIKA MICROSCOPES B-150D Manuel utilisateur

Prior

Prior Lux POL Manuel utilisateur

Opitec

Opitec Smartscoop 115615 Manuel utilisateur

KERN

KERN OPO-1 Manuel utilisateur

Topcon

Topcon SP-1P Manuel utilisateur

Motic

Motic PA43 Manuel utilisateur

Leica

Leica DVM5000 Guide de l'utilisateur

MshOt

MshOt MZ62 Manuel utilisateur

KERN Optics

KERN Optics OZR-5 Manuel utilisateur

VWR

VWR VisiScope 384 Series Manuel utilisateur

Nikon

Nikon ECLIPSE E200 POL Manuel utilisateur

Leica

Leica DI C800 Manuel

ThermoFisher Scientific

ThermoFisher Scientific Continuµm Manuel utilisateur

ThermoFisher Scientific

ThermoFisher Scientific Continuµm Manuel utilisateur

Olympus

Olympus SZ61 Manuel utilisateur
