SEHR GEEHRTER KUNDE

Ihr Verstärker BRAX NOX4 DSP trägt die Seriennummer:

Aufbauend auf unseren Grundsätzen „handmade“ und „made in Germany“ haben wir uns zum Ziel gesetzt, High End Ver-

stärker der absoluten Spitzenklasse kompromisslos nach neuesten technischen Erkenntnissen zu entwickeln. Die NOX4

und NOX4 DSP sind gleichermaßen Ergebnisse technologischer Spitzenleistung als auch ein echtes High-End-Statement:

Jahrelange Entwicklung, innovative Technologien und eine äußerst penibele Fertigung in Kombination mit der Liebe zur

Musik als treibende Kraft für unsere Arbeit machen die BRAX NOX Verstärker zweifellos zu den klangstärksten Vierka-

nalendstufen der Welt.

Bei dem geradlinigen Design der NOX-Endstufen und dem bis ins letzte Detail durchdachten Platinenlayout haben wir

bewusst 2 Varianten entwickelt. Bei der NOX4 wird auf den Einsatz von Frequenzweichen und Filterfunktionen verzichtet.

Kurze Signalwege in Kombination mit erlesenen Bauteilen „made in Germany“ garantieren so unverfälschten Musikgenuss

und unterstreichen die puristische High-End-Philosophie von BRAX.

Die erweiterte Variante NOX4 DSP bietet kompromisslose Einstellungen über den integrierten 6-Kanal Audio-DSP. Mit ihm

lassen sich nicht nur die 4 internen Kanäle frei kongurieren, sondern auch die beiden Line-Out Ausgänge.

Um Leistungsdifferenzen und Fertigungstoleranzen zwischen einzelnen Bauteilen vollständig zu eliminieren, verwenden

wir für die Produktion jedes einzelnen NOX Verstärkers ausschließlich handselektierte Transistoren, die in bis zu 300

Kategorien eingeteilt werden. So können sie perfekt aufeinander abgestimmt werden. Auf diesem Weg erreichen BRAX

Verstärker weltweiten Referenzstatus.

Das Schaltnetzteil der BRAX NOX4 DSP ist eine Kombination aus bestechender Technik und handgemachten, ausge-

wählten Bauteilen. Um darüber hinaus Spannungsschwankungen direkt am Schaltnetzteil regulieren zu können, verfügt

der Verstärker eigens über Anschlussbuchsen für einen Pufferkondensator. Die vergoldeten, massiven Stromanschluss-

klemmen nehmen Kabel mit einem Durchmesser von bis zu 50 mm² auf und leisten ebenfalls einen wichtigen Beitrag zur

optimalen Leistungsversorgung der BRAX NOX4 DSP.

Im Ergebnis zeichnet sich die BRAX NOX4 DSP durch eine hochdynamische, pfeilschnelle und kraftvolle Klangwiederga-

be aus. Abgerundet wird die der Endstufe zugrunde liegenden Philosophie durch die Verpackung in einer edlen Holzkiste.

Zudem wird jedes einzelne Gerät individuell gefertigt und mit der dazugehörigen Seriennummer in unserer Servicedaten-

bank erfasst. Wir produzieren die BRAX NOX4 DSP ausschließlich auf Bestellung und gehen dabei jederzeit gerne auf be-

sondere Kundenwünsche ein. Damit wird jede Endstufe zu einem echten Einzelstück, das sich zu Recht mit dem Prädikat

„High-End made in Germany“ schmücken darf.

DIE BRAX-PHILOSOPHIE

259

6 6

12 12

14 1615 1616

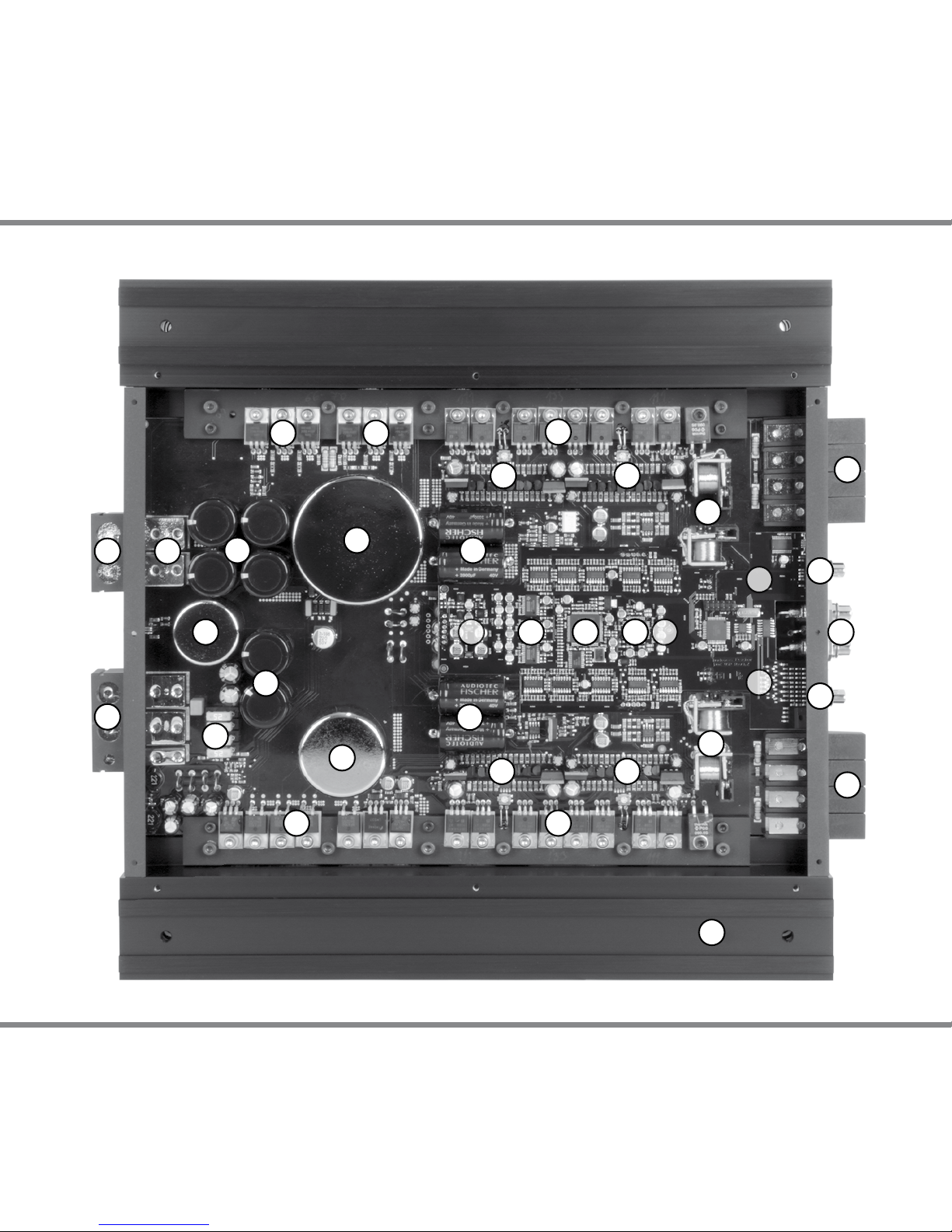

DER AUFBAU DER ENDSTUFE

1Geringer Innenwiderstand durch massive, vergol-

dete Anschlüsse für Stromversorgungskabel bis 50

mm² sowie für Lautsprecherleitungen bis 6 mm².

2Der separate Anschluss für BRAX-Power-Stabilizer

direkt an den Schalttransistoren garantiert einen

sehr hohen Wirkungsgrad und optimale Span-

nungsstabilisierung.

3Störungsfreie Stromversorgung durch leistungsopti-

mierte Entstördrossel bis 150 Ampere mit geringem

Innenwiderstand.

4Vier parallel geschaltete Mini-Blade Sicherungen

(4 x 25 Ampere) zur Minimierung des Innenwider-

stands.

5Sechs speziell konstruierte Eingangs-Pufferkon-

densatoren mit 8-facher Kontaktierung des Foli-

enwickels und jeweils 5.000µF (Gesamtkapazität

30.000µF) sorgen für eine extrem hohe Stromim-

pulsbelastung.

6200 Ampere Hochleistungsschalttransistoren.

7Hoher Wirkungsgrad durch schnelle Schottky- Lei-

stungsdioden mit insgesamt 160 Ampere.

8Stabile Stromversorgung der Endstufentransistoren

durch neu entwickelte Speicherdrosseln zur Über-

brückung der Schalttotzeiten.

9 Speziell entwickelter Transformator mit hochef-

zienten Kernmaterialien mit einer Gesamtleistung

von über 1.200 Watt.

10 Optimale Leistungsversorgung der Endstufentransi-

storen durch vier absolut niederohmige Pufferelkos

mit 8-facher Kontaktierung des Folienwickels und

einer Gesamtkapazität von 15.600 µF.

11 Separates Schaltnetzteil für die Versorgungs-

spannung der DSP-Platine (NOX4 DSP).

12 Beste Signalverarbeitung durch einen neu entwi-

ckelten Endstufentreiber.

13 16 handselektierte High-End MOSFET Transi-

storen, die für brillianten Klang sorgen.

14 High-End 2-Kanal D/A-Wandler (3 x 2-Kanal) von

BurrBrown für eine bestmögliche Signalwandlung

15 High-End Audio-DSP mit 6 frei kongurierbaren

Kanälen

16 High-End A/D-Wandler von Asahi Kasei zur ver-

lustfreien Signalwandlung des analogen Signals

17 Prozessorgesteuerte Einstellung der Eingangs-

empndlichkeit über spezielle, digital ansteuer-

bare Levelregler zur präzisen Justierung.

18 Siemens-Hochstromrelais mit Degussa-Kontak-

ten sorgen für den internen und externen Schutz

des Verstärkers.

19 Reed-Relais für ein störungsfreies Ein- und Aus-

schalten der DSP-gesteuerten Signalausgänge E

und F (NOX4 DSP)

20 RCA (Cinch) Line-Out Anschlüsse für den An-

schluss eines weiteren Verstärkers. Diese Aus-

gänge lassen sich im DSP frei kongurieren.

21 Vergoldete RCA (Cinch) Anschlüsse sorgen für

eine verlustfreie Signalübertragung.

22 Der kompakte, aus einer speziellen Aluminium

Legierung bestehende Kühlkörper sorgt für eine

perfekte Kühlung der Netzteil- und Endstufen-

transistoren.

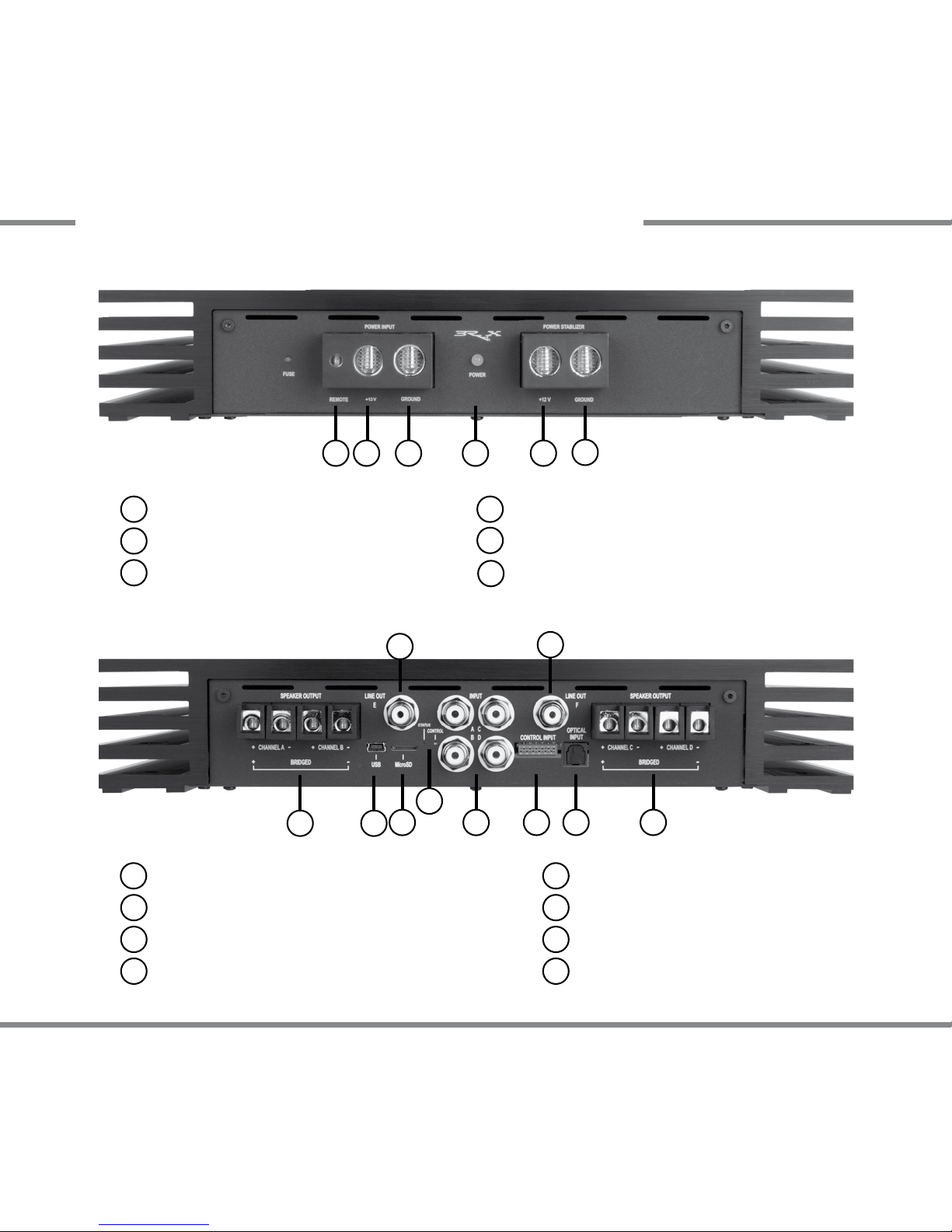

ANSCHLÜSSE UND BEDIENELEMENTE

Anschluss Remoteleitung

Anschluss Batteriekabel

CPS - Colour Protection System

Anschluss Massekabel

1 2 3

Lautsprecheranschlussklemmen Kanal A - D

USB-Port

5Anschluss BRAX Power Stabilizer (Plus)

6Anschluss BRAX Power Stabilizer (Minus)

MicroSD-Kartenleser

11 12 13 7

14 14

Signaleingäne Kanal A - D

Control Input

13 Optical Input

10 Control-Taster & Status LED 14 Signalausgänge Kanal E und F

Um die Qualität dieses Produktes zu schützen und den sicheren Betrieb zu gewährleisten, empfehlen wir Ihnen

dringend den Einbau von einem autorisierten BRAX-Fachhändler durchführen zu lassen. Durch den qualizierten

Einbau erhalten Sie Anspruch auf unsere gesonderten Garantieleistungen. Ferner wird Ihnen Ihr BRAX-Fach-

händler bei der richtigen Wahl weiterer Komponenten helfen, sowie Sie bei der Berücksichtigung sicherheitstech-

nischer und klanglicher Aspekte beraten.

Allgemeines zum Einbau von BRAX-Verstärkern

Um alle Möglichkeiten optimal ausschöpfen zu können, lesen Sie bitte sorgfältig die nachfolgenden Installationshinweise.

Wir garantieren, dass jedes Gerät vor Versand auf seinen einwandfreien Zustand überprüft wurde. Vor Beginn der Instal-

lation unterbrechen Sie den Minusanschluss der Autobatterie. Wir empfehlen Ihnen nochmals die Installation von einem

Einbauspezialisten vornehmen zu lassen, da der Nachweis eines fachgerechten Einbaus und Anschluss des Gerätes

Voraussetzung für die Garantieleistungen von BRAX by AUDIOTEC FISCHER sind.

1. Installieren Sie Ihren Verstärker an einer trockenen Stelle im Auto und vergewissern Sie sich, dass der Verstärker am

Ort der Montage genügend Kühlung erhält. Montieren Sie das Gerät nicht in zu kleine, abgeschlossene Gehäuse ohne

Luftzirkulation oder in der Nähe von wärmeabstrahlenden Teilen oder elektronischen Steuerungen des Fahrzeuges.

2. Im Sinne der Unfallsicherheit muss der Verstärker professionell befestigt werden. Dieses geschieht über vier Schrauben,

die in eine Montageäche eingeschraubt werden, welche genügend Halt bieten muss. Bevor Sie die Schrauben im Monta-

gefeld befestigen, vergewissern Sie sich, dass keine elektrischen Kabel und Komponenten, hydraulische Bremsleitungen,

der Benzintank etc. dahinter verborgen sind. Diese könnten sonst beschädigt werden. Achten Sie darauf, dass sich solche

Teile auch in der doppelten Wandverkleidung verbergen können.

Allgemeines zum Anschluss der BRAX-Verstärker

Der Verstärker darf nur in Kraftfahrzeuge eingebaut werden, die den 12V-Minuspol an Masse haben. Bei anderen Syste-

men können der Verstärker und die elektrische Anlage des Kfz beschädigt werden. Die Plusleitung für die gesamte Anlage

muss in einem Abstand von max. 30 cm von der Batterie mit einer Hauptsicherung abgesichert werden. Der Wert der

Sicherung errechnet sich aus der maximalen Stromaufnahme der Car-Audio-Anlage.

INBETRIEBNAHME

Sicherungen dürfen niemals überbrückt und auch nicht durch Sicherungen mit höherem Stromwert ersetzt wer-

den. Andernfalls können der Verstärker oder sogar die gesamte elektrische Anlage des Kfz zerstört werden.

Die Kabelverbindungen müssen so verlegt sein, dass keine Klemm-, Quetsch- oder Bruchgefahr besteht. Bei scharfen

Kanten (Blechdurchführungen) müssen alle Kabel gegen Durchscheuern gepolstert sein. Ferner dürfen die Stromversor-

gungskabel niemals mit Zuleitungen zu Vorrichtungen des Kfz (Lüftermotoren, Brandkontrollmodulen, Benzinleitungen

etc.) verlegt werden. Um eine sichere Installation zu gewährleisten, sollte auf hohe Qualität der verwendeten Anschluss-

materialien geachtet werden.

Als Berechnungshilfe für Stromkabel, die nicht länger als 5m sind, gilt maximal 5 A pro mm². Wir empfehlen für den Verstär-

ker BRAX NOX4 einen Mindestquerschnitt von 25 mm² für die Plus 12-Volt-Versorgungsleitung und für das Massekabel.

Als Remote-Leitung sollte ein Querschnitt von mindestens 1 mm² verwendet werden. Um die optimale Klangqualität und

eine störungsfreie Musikwiedergabe zu gewährleisten, sollte darauf geachtet werden, dass alle Schraubverbindungen fest

angezogen sind um Übergangswiderstände zu vermeiden.

Anschluss an die Stromversorgung

1 Anschluss Remoteleitung

Die Remoteleitung wird mit dem automatischen Antennenanschluss des Steuergerätes (Radio) verbunden. Dieser ist nur

aktiviert, wenn das Steuergerät EIN-geschaltet ist. Somit wird der Verstärker mit dem Steuergerät ein-und ausgeschaltet.

2 Anschluss Batteriekabel

Das +12V-Versorgungskabel ist am Pluspol der Batterie anzuschließen. Der empfohlene Querschnitt beträgt min. 25 mm².

3 Anschluss Massekabel

Das Massekabel sollte am zentralen Massepunkt (dieser bendet sich dort wo der Minuspol der Batterie zum Metallchassis

des Kfz geerdet ist) oder an einer blanken, von Lackresten befreiten Stelle des Kfz-Chassis angeschlossen werden.

4CPS - Colour Protection System

Die LEDs zeigen den Betriebszustand der Endstufe an: Gelb (11) = Fehlfunktion der Endstufe, Kurzschluss am Lautspre-

cherausgang; Rot (12) = Überhitzung. Sollte die Endstufe wegen Überhitzung abschalten, kann es je nach Umgebungs-

temperatur einige Zeit dauern bis sie sich wieder einschaltet.

5-6 Anschlüsse BRAX Power Stabilizer

Durch den Anschluss eines BRAX Power Stabilizers werden Belastungsspitzen im Bereich der Stromversorgung ausgegli-

chen. Somit hat der Verstärker immer genug Energie um seine Kraft voll zu entfalten.

Ausstattungsmerkmale und Bedienelemente

7 Lautsprecheranschlussklemmen

Die Klemmen dienen zum Anschluss der Lautsprecherleitungen. Verbinden Sie niemals die Lautsprecherleitungen mit

der Kfz-Masse (Fahrzeugkarosserie). Dieses kann den Verstärker zerstören. Achten Sie darauf, dass alle Lautspre-

chersysteme phasenrichtig angeschlossen sind, d.h. Plus zu Plus und Minus zu Minus. Vertauschen von Plus und Minus

hat einen Totalverlust der Basswiedergabe zu Folge. Der Pluspol ist bei den meisten Lautsprechern gekennzeichnet.

8 USB-Port

Der USB-Port der NOX4 DSP dient zur Verbindung mit einem Computer. Über diesen Port kann der interne DSP mit Hilfe

unserer PC-Tool Software vollkommen frei und einfach konguriert werden.

9 MicroSD Kartenleser

Über den MicroSD Kartenleser können Firmware- und Software-Updates eingespielt werden sowie komplette DSP-Setup-

Dateien, die alle Einstellungen für den DSP beinhalten. Nachdem die MicroSD Karte eingesteckt wurde, wird die Setup-

Datei automatisch in den internen DSP kopiert. Der Kopiervorgang wird durch ein rotes Blinken der Status-LED (10) ange-

zeigt und ist beendet, wenn diese wieder grün bzw. orange leuchtet. Nachdem die Datei kopiert wurde, muss die MicroSD

Karte wieder entfernt werden.

Achtung: Entfernen Sie die MicroSD Karte nicht während des Kopiervorgangs!

Die NOX4 DSP kann zwei verschiedene Setup-Dateien verwalten. Die Setup-Dateien sind mit den Endungen „af1 / ac1“

bzw „af2 / ac2“ gekennzeichnet. Hinweis: Es darf immer nur eine Setup-Datei, „af1“ oder „af2“, auf der MicroSD Karte sein.

10 Control Taster & Status-LED

Mit Hilfe des Control Tasters lässt sich zwischen den Setups „af1“ und „af2“ umschalten. Zudem lässt sich der interne

Speicher mit diesem Taster komplett löschen. Zum Umschalten zwischen den Setups muss der Taster eine Sekunde lang

gedrückt werden. Das Umschalten wird durch einmaliges rotes Blinken der Status-LED (10) angezeigt. Wird der Taster

länger als 5 Sekunden gedrückt, werden die gespeicherten Setups komplett gelöscht. Der leere Speicher wird durch ein

rotes Dauerblinken der Status-LED signalisiert.

Achtung: Nach dem Löschen der Setups kann die NOX4 DSP so lange keine Audiosignale mehr wiedergeben, bis ein

neues/ neue Setup/s eingespielt wurden.

Hinweis: Die NOX4 DSP wird werksseitig mit zwei gleichen Setups ausgeliefert, die sich nur durch die Dateiendungen

unterscheiden.

Die Status-LED zeigt das aktuelle Setup des DSP an. Leuchtet die LED grün ist Setup 1 (af1) geladen. Bei Setup 2 (af2)

leuchtet die LED orange. Eine rot blinkende LED kann folgende Ursachen haben: 1. Der interne Speicher des DSP ist leer

2. Es besteht eine Verbindung zum Computer über den USB-Port 3. Es wird eine Datei über eine MicroSD eingespielt

11 Signaleingänge

Die NOX4 DSP hat Cinch-Anschlüsse zum Kontaktieren von Signalkabeln, die mit den Vorverstärkerausgängen der Line-

Outputs des Steuergerätes oder eines Vorverstärkers verbunden werden. Diese Anschlüsse sind vergoldet um eine bes-

sere NF-Übertragung zu gewährleisten.

Bitte beachten Sie, dass im Brückenbetrieb die gebrückten Kanäle im Kanalrouting und in den Einstellungen komplett

gleich eingestellt sind. Der dazugehörige Signaleingang muss somit auf beide Ausgangskanäle (Kanal „A & B“ oder „C &

D) geroutet werden. Wir empfehlen die gebrückten Kanäle während der Konguration in der Software zu verlinken.

12 Control Input

Dieser spezielle Eingang dient zum Anschluss des DSP Zubehörs. Hier kann beispielsweise eine Pegelfernbedienung

oder ein Bluetooth-Modul angeschlossen werden.

13 Optical Input

Optischer Eingang im SPDIF-Format für den Anschluss an Signalquellen mit digitalem Ausgang. Die „Sampling Rate“

dieses Eingangs muss zwischen 6 - 192 kHz liegen. Das Eingangssignal wird automatisch an die interne Abtastrate an-

gepasst.

Autres manuels pour NOX4 DSP

Table des matières

Langues :

Autres manuels BRAX Amplificateur de voiture

BRAX

BRAX GX2000 Manuel utilisateur

BRAX

BRAX Nox4 Manuel utilisateur

BRAX

BRAX Matrix X4 Manuel utilisateur

Manuels Amplificateur de voiture populaires d'autres marques

Cyfre

Cyfre CHACDMA-819 Manuel utilisateur

MTX

MTX Thunder Marine TM904 Manuel utilisateur

MTX

MTX Thunder TA Super TA92001 Mode d’emploi

Lanier

Lanier 480-0239 Instructions d'utilisation et d'entretien

Kenwood

Kenwood KAC-642 Manuel utilisateur

Pioneer

Pioneer GM-D8500M Manuel utilisateur

Jensen

Jensen XA4150 Manuel utilisateur

Sony

Sony XM-405EQX Marketing Specifications Manuel utilisateur

Audiopipe

Audiopipe AQX-660.2 Manuel utilisateur

Clarion

Clarion APA2001 APA2001 APA2001 Guide de démarrage rapide

Sony

Sony XM-7547 Manuel utilisateur

Alpine

Alpine PDX11000 - Amplifier Manuel utilisateur

Steg

Steg Qx Mos 105.4x Manuel utilisateur

JL Audio

JL Audio HD900/5 Manuel utilisateur

Memphis

Memphis 16-MC5.700 Manuel utilisateur

Audiopipe

Audiopipe APSM-1150 Manuel utilisateur

Boss Audio Systems

Boss Audio Systems Riot GT1000M Manuel utilisateur

Kenwood

Kenwood KAC-PS811D Manuel utilisateur
