Allgemeine Montagehinweise
1. Hinweise vor der Montage
Bevor Sie mit dem Zusammen- und Aufbau Ihrer Seilbahn
beginnen, möchten wir Sie darauf hinweisen, dass ein ord-
nungsgemäßer und sicherer Betrieb nur dann gewährleistet
werden kann, wenn Sie sich mit dieser Bedienungsanleitung
vertrautmachenunddieeinzelnenArbeitsschritteinderrich-
tigen Reihenfolge (1, 2, 3, ..........) einhalten und beachten.
Bitte lesen Sie vor jedem Schritt den entsprechenden Teil
derAnleitunggenaudurch.SehenSiesichdasSchaubildan
und stellen fest, wo welches Teil benötigt wird.
Die Teile-Nr. sind auf dem Bauteileträger (Spritzling) oder
am Bauteil angegeben.
Verschiedene Bauteile sind vormontiert und besitzen keine
Teile-Nr., in diesem Fall finden Sie das vormontierte Bauteil
anhand der dargestellten Grafik.
Bauteile die mit einem Maß und keiner Positions-Nr. verse-
hen sind, sind Fensterfolien.
Die beigelegten Schrauben dienen zum Befestigen der Seil-
bahn auf Ihrer Anlage.
FürBauteilediegeklebtwerdenmüssen,verwendenSieeinen
flüssigenPolystyrolkleber,dersparsamaufgetragenwerden
muss. Prüfen Sie vor dem endgültigen Festkleben den Sitz
und gegebenenfalls die Funktion der Teile.
Nuten, Schlitze und Löcher helfen Ihnen, die meisten Teile
zufixierenundsorgenfüreinengutpassendenOberflächen-
bereichdurcheinefesteVerbindung.SolltenKlebungennicht
genügendfestwerden,können dieKlebeflächenmitSchmir-
gelpapier oder einer feinen Feile angerauht werden.
Inhaltsverzeichnis Seite
1. Hinweise vor der Montage ......................................... 3
2. Kleben oder Stecken .................................................. 3
3. Abtrennen der Teile vom Bauteileträger (Spritzling) .. 3
4. Teilmontage – Talstation ............................................ 5
5. Teilmontage – Bergstation ......................................... 5

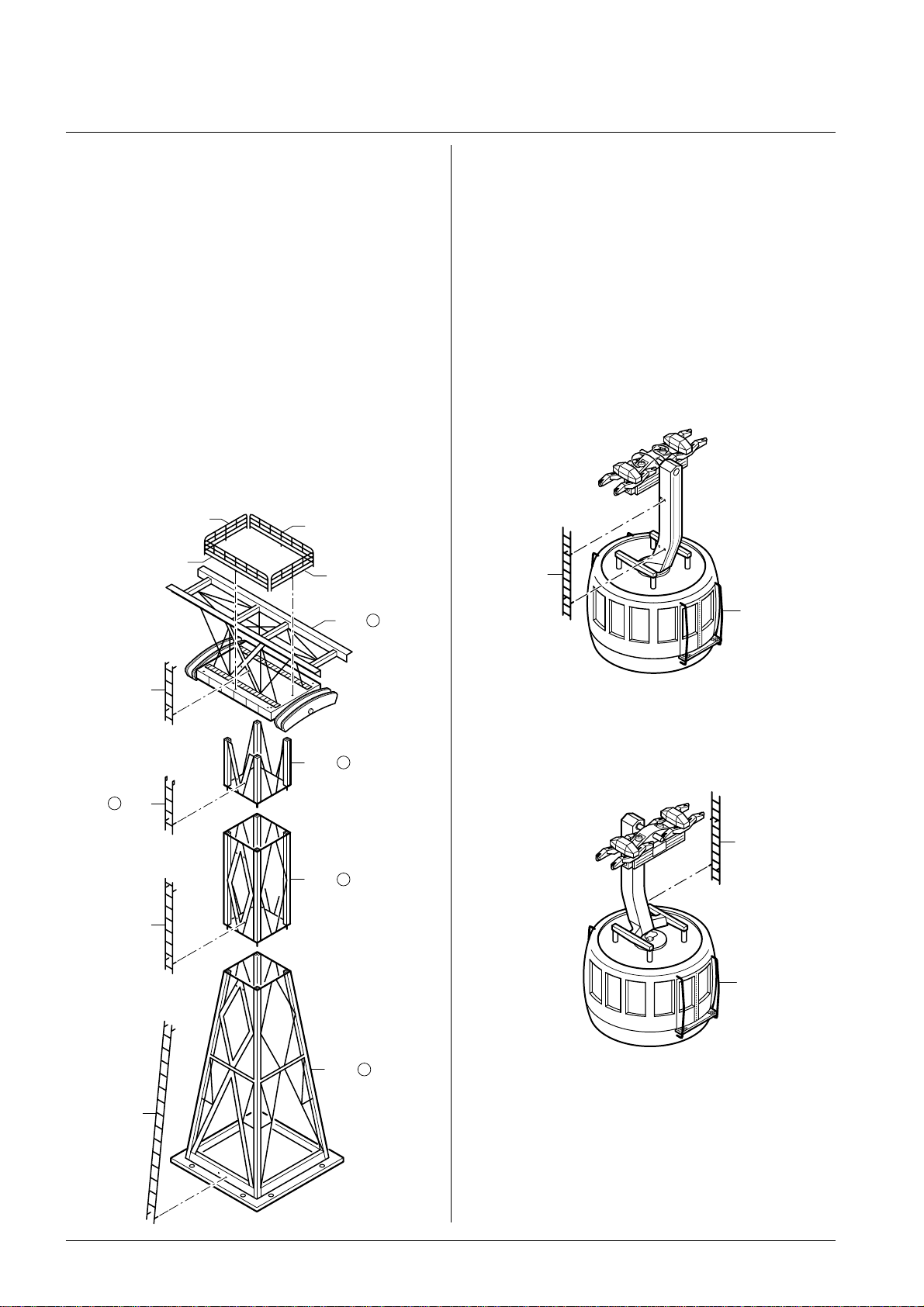

6. Montage – Umsetzmast ............................................. 6
7. Montage – Gondel...................................................... 6
8. Aufbau der Seilbahn auf Ihrer Modellanlage ......7, 8, 9
9. Elektrischer Anschluss der Seilbahn ........................ 13
10. Wartung und Pflege ................................................. 13
11. Endmontage – Talstation.................................... 14, 15
12. Endmontage – Bergstation................................. 16, 17
13. Ersatzteileliste ..............................................18, 19, 20
2. Kleben oder Stecken
Bei diesem Modell werden Teile zusammengeklebt oder nur
zusammengesteckt.Bauteile diezu Wartungsarbeiteninbe-
stimmten Zeitabständen entfernt werden müssen, werden
gesteckt und in den entsprechenden Arbeitsschritten mit
einem S gekennzeichnet.
Die Seilbahn ist konstruktiv so ausgelegt, dass sie komplett
gestecktwerdenkann.AusStabilitätsgründenempfehlenwir
verschiedeneTeilezuklebenwiein derBauanleitunggezeigt.
Teil
Bauteileträger
hier trennen
(Trennstelle)
3. Abtrennen der Teile vom Bauteileträger
Es ist wichtig, dass Sie die Teile erst dann vom Bauteile-
trägerabtrennen,wenn Siedieseauchbenötigen.VieleTeile
sehensich sehr ähnlich und lassensich,vom Spritzling erst
einmalgetrennt,nichtmehr eindeutigidentifizieren.ZumEr-
reichen einer maximalen Originaltreue sind einige unserer
Einzelteile sehr klein mit Abmessungen von 0,5 mm, mit
denenwichtige Detailsgebaut werden,diedie Realitätsnähe
Ihres Modells erhöhen. Um diese Teile nicht bereits beim
AbtrennenvomSpritzlingzubeschädigen,empfiehltessich,
folgendermaßen vorzugehen:
1. Beachten Sie, dass das Abtrennen der Teile von den
Bauteileträgern (Spritzlinge) bereits einen wichtigen
Arbeitsschritt darstellt. Das korrekte Abtrennen erfordert
Zeit und Geduld. Arbeiten Sie auch hier konzentriert und
genau.
2. Arbeiten Sie mit einer Lupe, auch wenn Sie ein gutes
Sehvermögen haben.
3. VerwendenSieaufkeinenFallSchere,Zange,Messeroder
Seitenschneider.EsgibtzweiWerkzeuge,diesichfürdiese
Arbeit eignen:
A: eine ungebrauchte Rasierklinge oder
B: ein dünnes skalpellartiges Messer.
Werden vor dem Schneiden die Klingen erwärmt, läßt es
sichleichterschneiden. AufkeinenFall darfbeimSchneiden
zu starker Druck ausgeübt werden, dadurch können emp-
findliche Teile zerbrechen. Achten Sie darauf, dass Sie die
Klingen am Anguss und nicht am Teil ansetzen.
Wir möchten, dass Sie Freude am Zusammenbau dieser
Seilbahn haben.
