Braglia 200.302.63 Guide de démarrage rapide

INSTALLAZIONE, USO E MANUTENZIONE

INSTALLATION, USE AND MAINTENANCE

KIT ECO–SONAR ITA L/MIN

200.302.62

Lingua Italiana –Unità metriche –l/min

Versione programma 1.4

Questo documento è parte integrante dell’apparecchiatura

e deve accompagnarla sempre anche in caso di vendita o

cessione. BRAGLIA può apportare revisioni al prodotto e al

presente documento senza alcun preavviso

ECO - SONAR KIT ENG L/MIN

200.302.63

English language –Metric units –l/min

Software release 1.4

This manual is an integral part of the equipment and must

accompany it in case of sale or change of ownership.

BRAGLIA reserves the right to modify the equipment and

this manual at any time and without notice.

200.1012.2 2 / 16 Rev.03 05/12/2014

SOMMARIO

Avvertenze

Introduzione

Contenuto dell’imballo

Specifiche del prodotto

Informazioni gestite

Installazione

Schema di collegamento

Pulsantiera

Struttura dei menù

Programmazione

Impiego

Menù gestione dati

Smaltimento

Garanzia

CONTENTS

Warnings

Introduction

Contents of packaging

Product specifications

Data managed

Installation

Wiring diagram

Control unit

Menu structure

Programming

Use

Data management menu

Disposal at the end of service

Warranty

200.1012.2 3 / 16 Rev.03 05/12/2014

AVVERTENZE

Tutte le operazioni di installazione devono

essere eseguite con la batteria scollegata;

L’installazione deve essere eseguita da

personale qualificato dotato di attrezzature e

strumenti di protezione idonei;

Assicurarsi che la batteria sia sempre in buone

condizioni e che fornisca la tensione corretta

(12Vdc –13.5Vdc max.);

Utilizzare solamente i cavi e gli accessori forniti

o con caratteristiche idonee all’uso;

Fare attenzione a non rompere, tensionare e

strappare i cavi forniti nella confezione. In caso

di danni provocati da cablaggi non idonei,

si intende risolta ogni forma di garanzia;

Evitare di sostare davanti ai sensori attivi;

Serrare sempre completamente i connettori

completi di guarnizione sulle bobine delle

elettrovalvole;

Non esporre la pulsantiera ai raggi diretti del

sole, alle intemperie e al contatto diretto con i

composti chimici;

Se necessario, pulire la pulsantiera e gli altri

componenti con un panno morbido inumidito

utilizzando detergenti neutri;

Non aprire mai la pulsantiera. Gli interventi di

diagnostica e riparazione possono essere

eseguiti solamente da BRAGLIA;

Spegnere la pulsantiera ogni volta che non è in

funzione per evitare l’esaurimento della batteria

ed il surriscaldamento delle bobine delle

elettrovalvole.

WARNINGS

The installation works must be done with the

battery disconnected;

The installation works must be done by

qualified technicians with suitable toolings and

wearing suitable safety equipment;

The battery must be always in good conditions.

Check the correct voltage (12 to 13.5Vdc Max.)

Use supplied cables and components only or

with the same specifications;

Do not break or apply tension to cables. The

use of unsuitable cables voids warranty;

Avoid exposure to activated sensors;

Always tighten carefully the supplied connectors

and gasket on valve coil;

Do not expose the control unit to sun rays, rain

and to chemicals direct contact;

Always clean the control unit with slightly damp

cloth using, if strictly necessary, some neutral

soap or similar detergent;

Never open the control unit. It has no parts

which can be repaired by the users. Return the

complete unit to BRAGLIA for diagnostics,

repairing or replacing;

To avoid battery consumption and solenoid

overheating, always switch off the control unit

when not in use.

200.1012.2 4 / 16 Rev.03 05/12/2014

INTRODUZIONE

Il Kit Eco –Sonar, installato sull’atomizzatore,

controlla automaticamente l’apertura e la chiusura

delle sezioni del gruppo di comando elettrico ( non

fornito ) composto da valvole della serie M200 /

M201 ed è indicato per la gestione dell’irrorazione

in piantagioni con massa fogliare discontinua.

Rileva la presenza della pianta da trattare mediante

l’impiego di una coppia di sensori ad ultrasuoni e

controlla la quantità di liquido erogata e residua.

Consente di ridurre la quantità di principio attivo

utilizzato con la conseguente riduzione dei costi e

dell’impatto ambientale.

La gestione delle valvole può essere impostata in

modo automatico, semiautomatico o manuale.

CONTENUTO DELL’IMBALLO

200.1012.2 Manuale

200.1317.10 Pulsantiera ITA l/min

200.1611.6 Scatola di derivazione

completa per collegamento

valvole, sensori e

flussometro

2 x 200.1614.1 Sensore

2 x 200.231.10 Protezione sensore

200.231.10 Cavo batteria 12vdc

INTRODUCTION

The Eco –Sonar kit, fitted to the mist blower,

automatically controls the M200/M201 valve

assembly (not supplied) operations and sprays to

trees only and not to the empty spaces.

The Eco –Sonar detects the trees using two

ultrasonic sensors and controls the sprayed and

residual tank volume.

The Eco –Sonar kit allows chemical use and waste

reduction preserving the environments.

The valve operation can automatic, manual or semi

automatic.

CONTENTS OF PACKAGING

200.1012.2 Manual

200.1317.11 Eng l/min control unit

200.1611.7 Complete wiring box for

valves, flow meter and

sensor

2 x 200.1614.1 Sensor

2 x 200.231.10 Sensor protection

200.231.10 12Vdc battery cable

200.1012.2 5 / 16 Rev.03 05/12/2014

SPECIFICHE DEL PRODOTTO

Pulsantiera anti urto a fissaggio magnetico

facilmente amovibile. Semplifica le operazioni di

verifica nelle fasi di programmazione iniziale /

primo impianto. La pulsantiera può essere

facilmente rimossa dalla cabina del trattore e

riposta con il trainato;

Cavi pulsantiera:

Alimentazione 12Vdc 1.8m;

Connessione scatola derivazione 3.3m;

Cavo alimentazione 12Vdc: 2.5m

N° 2 Sensori con dadi di fissaggio, connettori a

cablare e protezioni sensore. Distanza massima

operativa dei sensori: 6m;

Scatola di derivazione cablata per collegamento

elettrovalvole (4.5m), sensori (6.7m) e

flussometro (1.5m). Flussometro non fornito;

Presenza tensione di alimentazione;

Led di controllo funzionamento sensori e

valvole, segnalazione presenza pianta e di

allarme per alimentazione, valvole e sensori;

Alimentazione 12Vdc –13.5Vdc max.;

Assorbimento max. senza carico: 120mA;

Potenza max. ammissibile: 55W a 12vdc;

Uscite per N° 2 elettrovalvole da 27W max.;

Uscite sensori: N° 2 24Vdc 120mA max.;

Ingressi:

N°2 ingressi sensori;

N°1 ingresso flussometro analogico e digitale;

N°1 per rilevatore di sovra pressione N.A.

Fusibili:

Ø5x20 5 A interno;

A lamina automobilistico 7.5 A esterno;

Protezione elettronica da corto circuito dei

sensori e delle elettrovalvole.

INFORMAZIONI GESTITE

Prodotto distribuito per ogni albero, numero di

piante trattate con conteggio totale, parziale ed

azzeramento;

Quantità totale e parziale dei litri distribuiti con

azzeramento, visualizzazione continua della

quantità di litri erogata;

Quantità di liquido residuo nel serbatoio;

Programma di temporizzazione apertura valvole

in decimi di secondo;

Possibilità di lavoro in modalità manuale;

5 memorie per la registrazione dei trattamenti

effettuati;

PRODUCT DESCRIPTION

Shock proof control unit. Magnetic fixing. Easy

to remove from tractor cabin. Can be stored on

towed sprayer. Easy programming and set up

operations;

Control unit cables:

12Vdc power supply 4.3m;

Cable to wiring box connection 3.3m;

Battery connection cable 12Vdc: 2.5m

Two ultrasonic sensors with nuts, wiring

connector and sensor protection. Max. detected

distance: 6m;

Wiring box completed with cables for valves

(4.5m), sensors (6.7m) and flow meter (1.5m).

Flow meter not supplied;

Battery power voltage pilot light;

LED pilot light for: sensors, valves, tree

detection. Alarms for voltage, valves and

sensors;

Power supply 12Vdc to 13.5Vdc max.;

Max. current at no consumption: 120mA;

Max. admissible power: 55W at 12Vdc;

Outputs for two 27W max. solenoid valves;

Sensor outputs: two 24Vdc 120mA max.;

Inlets:

No. 2 sensors;

No. 1 for analogic and digital flow meters;

No. 1 for N.A. safety valve;

Fuses:

Ø5x20 5 A internal;

Automotive 7.5 A external;

Electronic protection from electric shocks

coming from sensors and solenoid valves.

DATA MANAGED

Volume sprayed for each tree, number of

sprayed trees with partial and total quantity.

Reset function;

Total and partial volume sprayed with reset

function. Continuous visualization of sprayed

flow rate;

Tank residue level;

Timed valve opening programming (0.1s steps

);

Manual mode use;

5 memories to store spraying sessions

200.1012.2 6 / 16 Rev.03 05/12/2014

INSTALLAZIONE

Stendere il cavo 200.231.10 e fissare la presa

multi polare all’interno della cabina del trattore;

Posizionare la pulsantiera 200.1317.10

all’interno della cabina, utilizzando la piastra

magnetica, in una posizione confortevole per

l’operatore;

Stendere i cavi della pulsantiera e collegare la

spina alla presa del cavo della batteria;

Fissare la scatola di derivazione 200.1611.6 in

una posizione facilmente raggiungibile

dall’operatore e dal cavo corrispondente della

pulsantiera;

Collegare il cavo multipolare della pulsantiera

alla spina della scatola di derivazione;

Installare i sensori 200.1614.1. I sensori

devono essere fissati anteriormente all’assieme

della ventola in posizione parallela al terreno e

perpendicolare rispetto alle piante da trattare;

Stendere i cavi solidali con la scatola di

derivazione in modo da raggiungere facilmente

il gruppo valvole ed i sensori

Cablare i connettori dei sensori e delle valvole

seguendo lo schema di collegamento allegato;

Collegare il flussometro se presente nella

configurazione;

Collegare i terminali del cavo 200.231.10 alla

batteria.

INSTALLATION

Lay the cable 200.231.10 and assemble the

socket inside the tractor cabin;

Fit the control unit 200.1317.11 inside the

tractor cabin using the magnetic plate. Select a

comfortable position for the user;

Lay the switch box cable and connect the

control unit plug to the battery cable socket;

Fix the complete wiring box 200.1611.6. The

location must be easy accessible to the user

and to the connection cable coming from the

switch box;

Connect the control unit cable plug to the wiring

box socket;

Assemble the 200.1614.1 sensors. They must

be assembled before the blower assembly and

positioned parallel to the ground and at 90° to

the trees;

Lay the cables of the wiring box. These cables

must be carefully layered to reach easily both

the valve assembly and sensors;

Wire the connectors supplied with sensors and

valves following the enclosed drawing;

Connect the flow meter if supplied;

Connect the power supply cable 200.231.10 to

the battery.

200.1012.2 7 / 16 Rev.03 05/12/2014

200.1012.2 8 / 16 Rev.03 05/12/2014

PULSANTIERA

CONTROL UNIT

DISPLAY

Accensione / On

Spegnimento / Off

Allarme batteria

Battery alarm

Allarme valvola

Valve alarm

Allarme sensore

Sensor alarm

Accesso menu e selezione

Menu access and selection

Conferma dati

Data confirmation

CALCOLATRICE

Mostra la quantità di litri spruzzata

per pianta

CALCULATOR

Shows the liquid volume in liters

sprayed for each trees.

Scorrimento e modifica valori

Data reading and data entry

Scorrimento e modifica valori

Data reading and data entry

Modalità automatica

Automatic mode

Modalità manuale

Manual mode

Modalità selezionata

Selected mode

Batteria

Battery

Litri in cisterna

Liters inside tank

N° piante trattate

Sprayed trees

Volume irrorato ( l ) –parz./tot.

Sprayed volume ( l ) –part./tot.

In lavoro sinistra

Left side spraying

In lavoro destra

Right side spraying

200.1012.2 9 / 16 Rev.03 05/12/2014

STRUTTURA DEI MENU’

Premere . Si accede ai menù disponibili per

programmare e gestire il funzionamento di ECO –

SONAR. Il pulsante consente di scorrere i menù

disponibili in rapida successione. Per ritornare alla

visualizzazione iniziale, premere .

LITRI CISTERNA

LITRI PARZIALI

LITRI TOTALI

IMPULSI 1 LITRO (per flussometro)

RITARDO VALVOLA SX 00.0

RITARDO VALVOLA DX 00.0

TOTALE PIANTE

CANCELLARE CONTALITRI PARZIALE

CANCELLARE PIANTE PARZIALE

CANCELLARE PIANTE TOTALE

VERSIONE (Release software)

IMPOSTAZIONI DI FABBRICA

PROGRAMMAZIONE

Prima di utilizzare Eco - Sonar si devono introdurre

i parametri di base per consentire il corretto

funzionamento del flussometro (se installato) e del

tempo di ritardo delle elettrovalvole dopo il

rilevamento della pianta da parte del sensore.

Questi parametri devono essere impostati una sola

volta. Dovranno essere modificati nel caso sia

necessario utilizzare una diversa quantità di liquido

in cisterna e in coltivazioni con una diversa

distribuzione delle piante.

In caso di errore in una qualsiasi parte del sistema,

il pannello di controllo indica la causa mediante

l’accensione dei LED di allarme corrispondenti.

MENU STRUCTURE

Press to see the available functions for

programming and managing the Eco –Sonar. With

button the user can easily slide the available

functions. To return to the main display, press

LITERS TANK

PARTIAL LITERS

TOTAL LITERS

PULSE 1 LITER (for flow meter)

LEFT VALVE DELAY 00.0

RIGHT VALVE DELAY 00.0

TOTAL TREES

CANCEL PARTIAL LITER - COUNTER

CANCEL PARTIAL TREES

CANCEL TOTAL TREES

VERSION (Software release)

FACTORY SETTINGS

PROGRAMMING

Before using the Eco –Sonar, the user must enter

the data to manage the flow meter (if fitted) and

the valve operation delay after the tree detection

from sensor.

These data must be entered one time only. These

data must be modified when changing the total

volume of liquid inside the tank or when the trees

density is quite different.

In case of system errors, the warning LED lights on

the switch box will display the error occured.

200.1012.2 10 / 16 Rev.03 05/12/2014

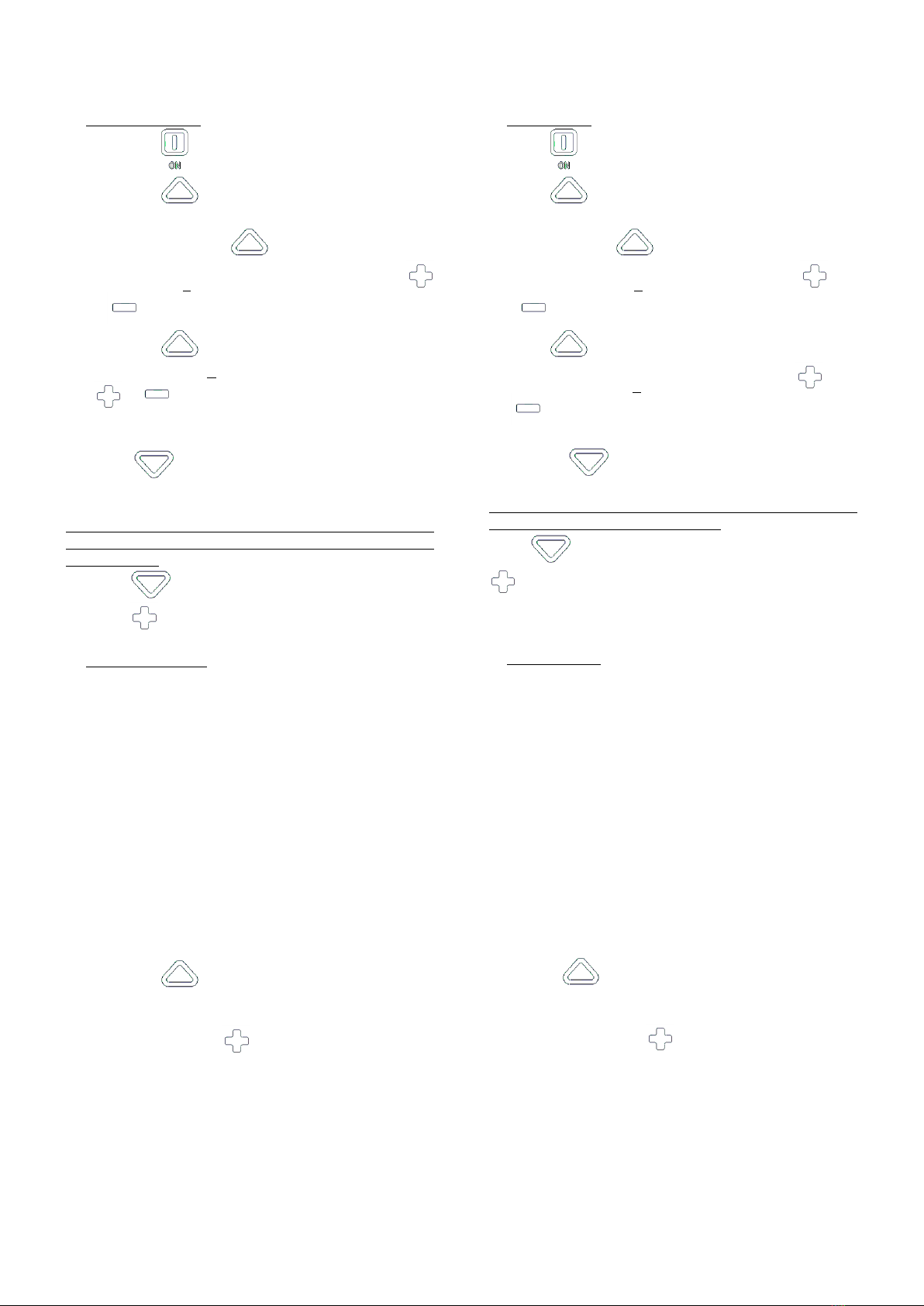

1) LITRI CISTERNA

Premere ;

Sul display appare “LITRI CISTERNA 00000”;

Premere due volte ;

Le migliaia (00000) lampeggiano. Premendo

e si modifica il valore numerico;

Premere ;

Le centinaia (00000) lampeggiano. Premendo

e si modifica il valore numerico;

Impiegando la stessa modalità impostare , se

necessario, il valore per le decine e le unità;

Con si conferma il valore di litri in

cisterna.

E’ possibile entrare nel menù seguente solo se il litri

cisterna sono confermati (nessun valore deve

lampeggiare).

Premere per ritornare al menù iniziale oppure

premere per passare ai menù successivi.

2) IMPULSI 1 LITRO

Questo è un dato impostato dal fornitore del

flussometro*. Se impostato, ad esempio, su 617

indica che 617 impulsi del sensore del flussometro*

equivalgono a un litro di fluido erogato.

*IMPORTANTE: il flussometro non è compreso

e deve essere acquistato a parte. La sua

assenza non pregiudica il funzionamento del

sistema ma in questo modo non è possibile

misurare la quantità di liquido erogata e

pertanto limita le funzionalità del prodotto.

Per inserire o modificare questo dato:

Premere ;

Sul display si visualizza il valore “LITRI

CISTERNA” precedentemente impostato;

Premere tre volte per visualizzare il menù “

IMPULSI / LITRO 0000“;

1) LITERS TANK

Press ;

The display will show “LITERS TANK 00000”;

Press two times ;

The second digit (00000) will flash. Pressing and

the numeric value will change;

Press ;

The third digit (00000) will flash. Pressing and

the numeric value will change;

Using the same process we will enter the other digits;

Pressing the data will be stored.

It will be possible to enter the next menu only if the liter

tank data is stored (no digit flashing).

Press to return to the main menu or press

for the next menu.

2) PULSE 1 LITRE

This value is preset by the flow meter* manufacturer. If

set for example to 617, it means that 617 pulses from

flow meter* sensor is equal to 1 liter of liquid flowing

trought the flow meter body.

IMPORTANT: the flow meter is not included and

must be purchased aside. The Eco –Sonar will

work also without a flow meter but not knowing

the volume sprayed will limit the information

supplied from this system.

To enter this data:

Press ;

The display will show the “LITERS TANK” value

previously entered;

Press three times to show the “PULSE 1

LITRE 0000” menu;

Table des matières

Autres manuels Braglia Instrument de mesure

Braglia

Braglia 168.1005.33 Manuel utilisateur

Manuels Instrument de mesure populaires d'autres marques

Suaoki

Suaoki D40 Manuel utilisateur

Elster

Elster BK-G1.6 Manuel utilisateur

Endress+Hauser

Endress+Hauser Deltabar FMD71 Manuel

Duratool

Duratool D03128 Manuel utilisateur

Vega

Vega VEGAPULS 65 Manuel utilisateur

Tonghui

Tonghui TH2618B Manuel utilisateur

Tenmars

Tenmars TM-801 Manuel utilisateur

MSR

MSR 145 Manuel utilisateur

TPS

TPS WP-82 Manuel utilisateur

ELMETRON

ELMETRON CP-511 Manuel utilisateur

PCB Piezotronics

PCB Piezotronics 003C30 Manuel utilisateur

Tenma

Tenma 72-10465 Manuel utilisateur

Endress+Hauser

Endress+Hauser Proline Promag 50 Caractéristiques techniques

Siemens

Siemens SITRANS F Coriolis FCT030 Manuel de la liste des pièces

KLINGER

KLINGER CMF V Series Manuel utilisateur

EXFO

EXFO FTB-2 Manuel d'exploitation et d'entretien

Keysight

Keysight M8290A Manuel utilisateur

ADTEK

ADTEK MW-5 Manuel utilisateur
